ব্রিটিশ স্ট্যান্ডার্ড মাঝারি লিঙ্ক চেইন | ৩.২–২৫.৪ মিমি ওয়েল্ডেড স্টিল চেইন

ব্রিটিশ স্ট্যান্ডার্ড মিডিয়াম লিঙ্ক চেইন | ৩.২–২৫.৪ মিমি ঝালাই করা ইস্পাতের চেইন

পণ্যের সংক্ষিপ্ত বিবরণ

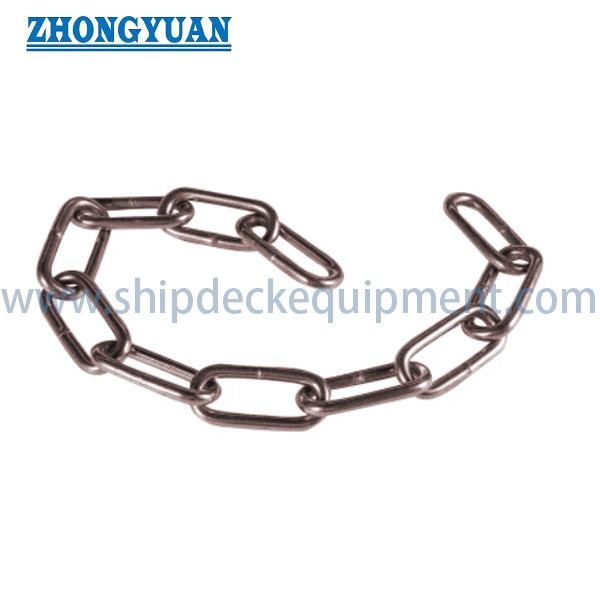

ব্রিটিশ স্ট্যান্ডার্ড মিডিয়াম লিঙ্ক চেইন হল একটি ঝালাই করা গোলাকার ইস্পাতের চেইন যার লিঙ্কগুলির অনুপাত সাধারণ প্রকৌশল ব্যবহারের জন্য সাধারণত উপলব্ধ শর্ট-লিঙ্ক এবং লং-লিঙ্ক প্যাটার্নের মধ্যে থাকে। সরবরাহকৃত পরিসীমা ৩.২০ থেকে ২৫.৪০ মিমি পর্যন্ত নামমাত্র তারের ব্যাস অন্তর্ভুক্ত করে, কালো ফিনিশ এবং হট-ডিপ-গ্যালভানাইজড ওজন রেফারেন্স সহ। মিডিয়াম লিঙ্ক জ্যামিতি শর্ট-লিঙ্ক চেইনের চেয়ে বেশি অভ্যন্তরীণ ক্লিয়ারেন্স সরবরাহ করে, তবে লং-লিঙ্ক প্যাটার্নের চেয়ে বেশি কম্প্যাক্ট থাকে।

এই পণ্যটিকে একটি সাধারণ-উদ্দেশ্যের, নন-ক্যালিব্রেটেড ঝালাই করা লিঙ্ক চেইন হিসাবে বিবেচনা করা উচিত যদি না ক্রয় স্পেসিফিকেশনে একটি সঠিক মান, ইস্পাত গ্রেড, উত্পাদন শ্রেণী, কাজের লোড সীমা এবং পরীক্ষার শংসাপত্র নিশ্চিত করা হয়। এটি একটি ক্র্যাঙ্কড-লিঙ্ক কনভেয়র চেইন, লিফটিং চেইন, চেইন স্লিং, ক্যালিব্রেটেড হোয়েস্ট চেইন, অ্যাঙ্কর চেইন, বা প্রত্যয়িত মুরিং চেইন নয়। সরবরাহকৃত পরীক্ষার লোড এবং ব্রেকিং-লোড পরিসংখ্যান শুধুমাত্র রেফারেন্স যান্ত্রিক ডেটা এবং কাজের লোড সীমা হিসাবে উপস্থাপন করা উচিত নয়।

দ্রুত স্পেসিফিকেশন

• পণ্যের ফর্ম: ঝালাই করা গোলাকার ইস্পাতের মিডিয়াম লিঙ্ক চেইন → অন্তর্বর্তী পিচ এবং ব্যবহারিক অভ্যন্তরীণ লিঙ্ক ক্লিয়ারেন্স সহ সাধারণ-উদ্দেশ্যের চেইন।
• নামমাত্র ব্যাসের পরিসীমা: ৩.২০–২৫.৪০ মিমি (১/৮–১ ইঞ্চি) → হালকা ইউটিলিটি আকার থেকে বড় সাধারণ-প্রকৌশল চেইন পর্যন্ত।
• সরবরাহকৃত লিঙ্কের মাত্রা: ব্যাস D, পিচ L, এবং বাইরের প্রস্থ W → স্থান, সংযোগকারী এবং প্রতিস্থাপনের চেকের জন্য মূল মান।
• রেফারেন্স পরীক্ষার লোড: ২০০–১২,১৫০ কেজি সরবরাহকৃত হিসাবে → চুক্তিবদ্ধ ব্যবহারের আগে ইউনিট ভিত্তি এবং পরীক্ষার পদ্ধতি নিশ্চিত করতে হবে।
• রেফারেন্স ব্রেকিং লোড: ৪০০–২৪,৩০০ কেজি সরবরাহকৃত হিসাবে → WLL, SWL, MWL, বা উত্তোলন ক্ষমতা নয়।
• পৃষ্ঠের ফিনিশ: B.F. এবং H.D.G. ওজন ডেটা → কালো ফিনিশ এবং হট-ডিপ গ্যালভানাইজড হিসাবে ব্যাখ্যা করা হয়, অর্ডারের নিশ্চিতকরণের সাপেক্ষে।
• সরবরাহের দৈর্ঘ্যের ভিত্তি: প্রতি ২০০ ফুট (৬০.৯৬ মিটার) নেট ওজন → কয়েল, ড্রাম, মালবাহী এবং ইনভেন্টরি গণনার জন্য দরকারী।
• উদ্দিষ্ট ব্যবহার: সাধারণ প্রকৌশল, প্রতিরোধ, কৃষি, বাধা, এবং সামুদ্রিক ইউটিলিটি ডিউটি → উত্তোলন এবং কর্মী-সহায়তা অ্যাপ্লিকেশনগুলি পৃথকভাবে প্রত্যয়িত না হলে বাদ দেওয়া হয়।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: ব্রিটিশ-প্যাটার্নের মিডিয়াম লিঙ্ক ঝালাই করা চেইন হিসাবে অনুরোধকৃত পণ্যটি নিশ্চিত করুন এবং যেকোনো বাধ্যতামূলক মান নম্বর, অঙ্কন, গ্রেড, বা প্রতিস্থাপন নমুনা সরবরাহ করুন।

ধাপ ২: নামমাত্র ব্যাস D নির্বাচন করুন এবং পিচ L, বাইরের প্রস্থ W, প্রয়োজনীয় অভ্যন্তরীণ ক্লিয়ারেন্স, সংযোগকারীর আকার এবং মোট চেইনের দৈর্ঘ্য নিশ্চিত করুন।

ধাপ ৩: প্রকৃত ডিউটি, স্থির বা গতিশীল লোডিং, পরিবেশগত এক্সপোজার এবং চেইনটি প্রতিরোধ, ল্যাশিং, বাধা, কৃষি, সামুদ্রিক ইউটিলিটি, বা অন্য কোনো সাধারণ-প্রকৌশল উদ্দেশ্যে ব্যবহৃত হচ্ছে কিনা তা বর্ণনা করুন।

ধাপ ৪: ইস্পাত গ্রেড, তাপ-চিকিৎসার প্রয়োজনীয়তা, ঝালাই প্রক্রিয়া, মাত্রিক সহনশীলতা, পৃষ্ঠের ফিনিশ, এবং চেইনটি একটি চাকা বা যন্ত্রের জন্য ক্যালিব্রেটেড হতে হবে কিনা তা নিশ্চিত করুন।

ধাপ ৫: প্রয়োজনীয় নথিগুলি সংজ্ঞায়িত করুন: উপাদান শংসাপত্র, মাত্রিক প্রতিবেদন, ব্যাচ পরীক্ষার শংসাপত্র, ব্রেকিং পরীক্ষা, আবরণ প্রতিবেদন, তৃতীয় পক্ষের পরিদর্শন, বা ক্রেতার উপস্থিতি।

ধাপ ৬: পরিমাণ, প্রতি কয়েল / বান্ডিল / ড্রামের দৈর্ঘ্য, প্যাকেজিং, চিহ্নিতকরণ, গন্তব্য, সরবরাহের সময়, এবং যেখানে উপলব্ধ সেখানে সংযোগকারী ফিটিংগুলির ছবি বা অঙ্কন সরবরাহ করুন।

চেইন নির্মাণ

গোলাকার ইস্পাতের লিঙ্ক | মিডিয়াম লিঙ্ক পিচ | প্রতিটি লিঙ্কে ঝালাই করা জয়েন্ট | নির্দিষ্ট করা হলে ফ্ল্যাশ ট্রিম করা ঝালাই অঞ্চল | নিশ্চিত না হলে নন-ক্যালিব্রেটেড জ্যামিতি | কালো ফিনিশ বা নির্দিষ্ট জিঙ্ক কোটিং | কয়েল, বান্ডিল, ড্রাম, বা কাট-দৈর্ঘ্যের সরবরাহ

উত্পাদন ও মান নিয়ন্ত্রণ বিবেচনা

• তার বা বারের ব্যাস, পিচ এবং লিঙ্কের প্রস্থ একসাথে নিয়ন্ত্রণ করা উচিত কারণ সংযোগকারীর ফিট এবং চেইনের ভর শুধুমাত্র ব্যাসের উপর নির্ভর করে না, তিনটি মাত্রার উপর নির্ভর করে।
• ঝালাই করা জয়েন্ট হল গুরুত্বপূর্ণ উত্পাদন এলাকা। ঝালাইয়ের অনুপ্রবেশ, ফ্ল্যাশ অপসারণ, স্থানীয় প্রোফাইল, ফাটল এবং তাপ-প্রভাবিত-অঞ্চলের অবস্থা উত্পাদন পরিদর্শনে অন্তর্ভুক্ত করা উচিত।
• যদি প্রুফ বা পরীক্ষার লোডিং প্রয়োজন হয়, তবে উত্পাদনের আগে লোড স্তর, নমুনা ফ্রিকোয়েন্সি, পরীক্ষার-যন্ত্রের ক্যালিব্রেশন, স্থায়ী প্রসারণের মানদণ্ড এবং শংসাপত্রের শব্দাবলী সম্মত হওয়া উচিত।
• ব্রেকিং পরীক্ষাগুলি ধ্বংসাত্মক নমুনা পরীক্ষা। একটি তালিকাভুক্ত ব্রেকিং লোড একটি কাজের লোড সীমা স্থাপন করে না যদি না একটি নিয়ন্ত্রক মান, গ্রেড, ডিজাইন ফ্যাক্টর, উদ্দিষ্ট ডিউটি, এবং ট্রেসেবল পরীক্ষার ভিত্তি থাকে।
• নন-ক্যালিব্রেটেড মিডিয়াম-লিঙ্ক চেইন পকেট হুইল, চেইন হুইল, জিপসি, বা হোয়েস্ট মেকানিজমের উপর সঠিকভাবে চলবে বলে ধরে নেওয়া উচিত নয়; পিচ এবং মাত্রিক সহনশীলতা সরঞ্জামের সাথে মিলতে হবে।
• হট-ডিপ গ্যালভানাইজিং ঝালাই এবং পৃষ্ঠ প্রস্তুতির পরে প্রয়োগ করা উচিত। কোটিং বিল্ড-আপ ভর বাড়াতে পারে এবং স্পষ্ট মাত্রা সামান্য কমাতে পারে, যা ঘনিষ্ঠ-ফিটিং সংযুক্তিগুলির জন্য বিবেচনা করা উচিত।
• কাট প্রান্ত এবং সংযোগকারী উপাদানগুলি একই উদ্দিষ্ট ডিউটি এবং সামঞ্জস্যপূর্ণ মাত্রার জন্য নির্বাচন করা উচিত। সবচেয়ে দুর্বল সংযোগকারী বা সংযোগ পদ্ধতি সম্পূর্ণ সমাবেশকে নিয়ন্ত্রণ করতে পারে।

লোড ডেটা ও ব্যবহারের সীমাবদ্ধতা

• সরবরাহকৃত পরীক্ষার লোড মানগুলি তালিকাভুক্ত ব্রেকিং-লোড মানের ঠিক অর্ধেক, তবে তারা একটি WLL, SWL, MWL, বা ডিজাইন ফ্যাক্টর স্থাপন করে না যদি না একটি নিশ্চিত মান, গ্রেড, ডিউটি, এবং পরীক্ষার ভিত্তি থাকে।
• শক লোডিং, সাইড লোডিং, মোচড়ানো, গিঁট বাঁধা, পরিধান, ক্ষয়, ছোট ব্যাসার্ধের উপর বাঁকানো, এবং বেমানান সংযোগকারী ব্যবহারযোগ্য শক্তি কমাতে পারে।
• এই চেইনটি লিফটিং চেইন, চেইন স্লিং, হোয়েস্ট লোড চেইন, ফল-অ্যারেস্ট চেইন, পার্সোনেল-সাপোর্ট চেইন, বা ওভারহেড লোড-হ্যান্ডলিং সরঞ্জাম হিসাবে উপস্থাপন করা হয় না।
• ল্যাশিং বা লোড প্রতিরোধের জন্য, অনুমোদিত ক্ষমতা, সামঞ্জস্যপূর্ণ শেষ ফিটিং, টেনশনিং ডিভাইস, পরিদর্শন মানদণ্ড, এবং প্রযোজ্য প্রকল্প বা পরিবহন নিয়ম নির্দিষ্ট করুন।

পৃষ্ঠের ফিনিশ বিকল্প

• কালো ফিনিশ (B.F.): শুকনো বা সুরক্ষিত সাধারণ ব্যবহারের জন্য সেলফ-কালার বা কালো-ফিনিশযুক্ত চেইন → সঠিক তেল, ব্ল্যাকেনিং, বা কোটিং অবস্থা নিশ্চিত করা উচিত।
• হট-ডিপ গ্যালভানাইজড (H.D.G.): বায়ুমণ্ডলীয় ক্ষয় প্রতিরোধের উন্নতির জন্য জিঙ্ক-কোটেড চেইন → কোটিং মান, ন্যূনতম কোটিং প্রয়োজনীয়তা, চেহারা, এবং পোস্ট-গ্যালভানাইজিং পরিদর্শন নির্দিষ্ট করা উচিত।
• পেইন্টেড, ইলেক্ট্রো-গ্যালভানাইজড, বা বিশেষ প্লেটেড ফিনিশ: শুধুমাত্র সম্মত হলে উপলব্ধ → প্রক্রিয়া, কোটিং পুরুত্ব, রঙ, পরিবেশগত উপযুক্ততা, এবং প্যাকেজিং সুরক্ষা সংজ্ঞায়িত করুন।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের নাম: ব্রিটিশ স্ট্যান্ডার্ড মিডিয়াম লিঙ্ক চেইন → সাধারণ বাজার নাম; সঠিক নিয়ন্ত্রক মান নিশ্চিত করতে হবে।
• চেইনের ফর্ম: ঝালাই করা গোলাকার-লিঙ্ক চেইন → ক্র্যাঙ্কড-লিঙ্ক কনভেয়র চেইন নয়।
• নামমাত্র ব্যাস: ৩.২০–২৫.৪০ মিমি → পিচ, প্রস্থ, ডিউটি, এবং সংযোগকারীর জ্যামিতির সাথে একসাথে নির্বাচন করুন।
• ক্যালিব্রেশন: নির্দিষ্ট না হলে নন-ক্যালিব্রেটেড → স্প্রোকেট, পকেট হুইল, বা হোয়েস্টের জন্য স্বয়ংক্রিয়ভাবে উপযুক্ত নয়।
• উপাদান: ইস্পাত গ্রেড নিশ্চিত করতে হবে → কার্বন ইস্পাত সাধারণ ভিত্তি; অ্যালয় ইস্পাতের জন্য সংজ্ঞায়িত গ্রেড এবং যান্ত্রিক বৈশিষ্ট্য প্রয়োজন।
• ফিনিশ: প্রাথমিক টেবিল বিকল্প হিসাবে B.F. / H.D.G. → বিকল্প কোটিংয়ের জন্য পৃথক নিশ্চিতকরণ প্রয়োজন।
• সরবরাহের দৈর্ঘ্য: কাট দৈর্ঘ্য, কয়েল, বান্ডিল, বা ড্রাম → দৈর্ঘ্যের সহনশীলতা এবং প্যাকেজিংয়ের প্রয়োজনীয়তা উল্লেখ করুন।

অ্যাপ্লিকেশন

সাধারণ প্রকৌশল প্রতিরোধ | কৃষি ও খামার ইউটিলিটি | গেট, বাধা, এবং বেড়া | শিল্প securing | নির্মাণ ও কর্মশালা ইউটিলিটি | নন-লিফটিং সামুদ্রিক ইউটিলিটি | নিশ্চিত মাত্রিক প্রতিস্থাপন

পরিদর্শন ও ডকুমেন্টেশন

নিশ্চিত মান, গ্রেড, ব্যাচ, পরীক্ষার সুযোগ, এবং কোটিংয়ের প্রয়োজনীয়তা অনুসারে পরিদর্শন এবং ডকুমেন্টেশন ব্যবস্থা করা যেতে পারে। প্রস্তুতকারকের পরীক্ষার শংসাপত্র, উপাদান রেকর্ড, মাত্রিক প্রতিবেদন, কোটিং প্রতিবেদন, বা তৃতীয় পক্ষের সাক্ষী রেকর্ড উদ্ধৃতির আগে নির্দিষ্ট করা উচিত; শ্রেণীবিভাগ শংসাপত্র অনুমান করা হয় না।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: এই পণ্যটি কি একটি ক্র্যাঙ্কড-লিঙ্ক চেইন?

উত্তর ১: না। সরবরাহকৃত মাত্রাগুলি ব্যাস D, পিচ L, এবং প্রস্থ W সহ ঝালাই করা গোলাকার লিঙ্কগুলি বর্ণনা করে। ক্র্যাঙ্কড-লিঙ্ক মিল বা ড্র্যাগ চেইনগুলি ভিন্ন articulated সাইড-লিঙ্ক জ্যামিতি, সংযুক্তি এবং স্প্রোকেট প্রয়োজনীয়তা সহ কনভেয়র চেইন।

প্রশ্ন ২: তালিকাভুক্ত পরীক্ষার লোড বা ব্রেকিং লোড কি লিফটিং ক্ষমতা হিসাবে ব্যবহার করা যেতে পারে?

উত্তর ২: না। টেবিলটি WLL, SWL, লিফটিং গ্রেড, ডিজাইন ফ্যাক্টর, গ্রহণযোগ্যতার মান, বা সামঞ্জস্যপূর্ণ লিফটিং উপাদান সরবরাহ করে না। লিফটিং অপারেশনের জন্য প্রযোজ্য লিফটিং-চেইন মান মেনে চলা একটি পৃথকভাবে প্রত্যয়িত লিফটিং চেইন প্রয়োজন।

প্রশ্ন ৩: একটি সঠিক উদ্ধৃতির জন্য কি তথ্য প্রয়োজন?

উত্তর ৩: ব্যাস, পিচ, প্রস্থ, মোট পরিমাণ, প্রতি প্যাকেজের দৈর্ঘ্য, উদ্দিষ্ট ডিউটি, উপাদান গ্রেড, কালো বা গ্যালভানাইজড ফিনিশ, পরীক্ষা এবং শংসাপত্রের সুযোগ, প্যাকেজিং, গন্তব্য, সরবরাহের সময়, এবং যদি বিনিময়যোগ্যতা প্রয়োজন হয় তবে সঠিক মান বা রেফারেন্স নমুনা সরবরাহ করুন।
