304/316 স্টেইনলেস স্টীল ওপেন লিঙ্ক অ্যাঙ্কর চেইন

304/316 স্টেইনলেস স্টীল ওপেন লিঙ্ক অ্যাঙ্কর চেইন

পণ্যের সংক্ষিপ্ত বিবরণ

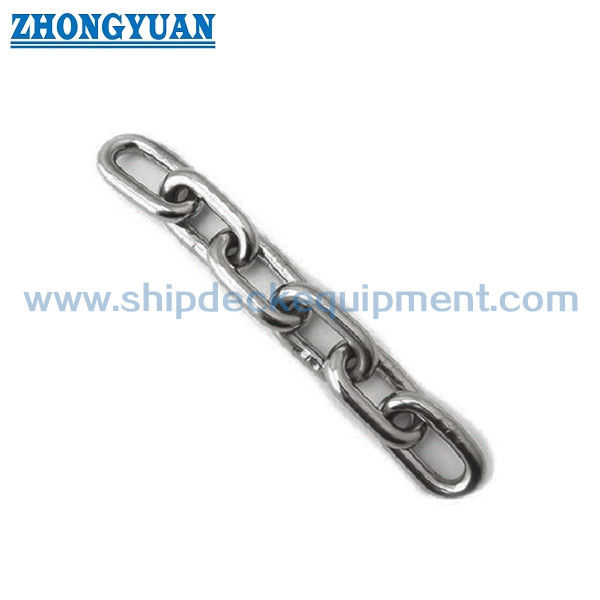

এই স্টেইনলেস স্টীল ওপেন লিঙ্ক অ্যাঙ্কর চেইনটি ইয়ট এবং ছোট ক্রাফ্ট অ্যাঙ্কর রাইড ব্যবস্থাগুলির জন্য ডিজাইন করা হয়েছে যেখানে একটি পরিষ্কার চেহারা, জারা প্রতিরোধের এবং মসৃণ লিঙ্ক চলাচল প্রয়োজন।পাতাটি 5 মিমি থেকে 20 মিমি পর্যন্ত নামমাত্র ব্যাসার্ধের ফ্ল্যাশ-বট ওয়েল্ডেড ওপেন-লিঙ্ক চেইন (স্টপলেস) জুড়ে রয়েছে, SUS 304 বা SUS 316 স্টেইনলেস স্টীলে এবং কাস্টমাইজড অবিচ্ছিন্ন দৈর্ঘ্যে সরবরাহ করা হয়।

শুধুমাত্র চেইন ব্যাসার্ধের উপর ভিত্তি করে নির্বাচন করা উচিত নয়। ইয়ট অ্যাঙ্কর, জাহাজের আকার এবং বায়ু, প্রত্যাশিত অ্যাঙ্করিং শর্ত, প্রয়োজনীয় প্রমাণ এবং ভাঙ্গন লোড, উইন্ডলাস জিপসি জ্যামিতি,চেইন পাইপ ক্লিয়ারেন্স, শেষ ফিটিং, উপাদান গ্রেড, এবং সার্টিফিকেট সুযোগ একসঙ্গে নিশ্চিত করা উচিত। SUS 316 সাধারণত উচ্চ ক্লোরাইড এক্সপোজার জন্য আরো উপযুক্ত বিকল্প,যখন SUS 304 সার্ভিস পরিবেশ এবং রক্ষণাবেক্ষণ আরো ঘনিষ্ঠ বিবেচনা প্রয়োজনস্টেইনলেস স্টীল ক্ষয় প্রতিরোধের উন্নতি করে কিন্তু সমুদ্রের পানিতে ক্ষয় প্রতিরোধী নয়।

দ্রুত বিবরণী

• চেইন ব্যাসার্ধঃ 5 ¢ 20 মিমি → ছোট ইয়ট, ক্রুজিং ইয়ট এবং নির্বাচিত বৃহত্তর ইয়ট অ্যাঙ্কর রাইড প্রয়োজনীয়তা কভার করে, লোড এবং উইন্ডলাসের নিশ্চয়তার সাপেক্ষে।
• উপাদান বিকল্পঃ SUS 304 বা SUS 316 → 316 মলিবডেনাম ধারণ করে এবং সমুদ্রের এক্সপোজারে 304 এর তুলনায় ক্লোরাইড সম্পর্কিত গর্তের প্রতিরোধের চেয়ে ভাল।
• পণ্যের ফর্মঃ ওপেন-লিঙ্ক / স্টাডলেস চেইন → এই পৃষ্ঠায় আলাদাভাবে উপলব্ধ স্টাড-লিঙ্ক চেইনটিকে একই মাত্রিক পণ্য হিসাবে বিবেচনা করা হয় না।
• নির্মাণঃ ফ্ল্যাশ-বট ওয়েল্ড লিঙ্ক → ওয়েল্ড ধারাবাহিকতা, মাত্রিক পুনরাবৃত্তিযোগ্যতা এবং মসৃণ লিঙ্ক পৃষ্ঠগুলি মূল উত্পাদন এবং পরিদর্শন পয়েন্ট।
• লিঙ্ক জ্যামিতিঃ D, L, এবং B মাত্রা সরবরাহ করা হয় → চেইন পিচ এবং লিঙ্ক প্রস্থটি উইন্ডলাস জিপসি, চেইন পাইপ, নম রোলার এবং অ্যাঙ্কর লকারের সাথে পরীক্ষা করা উচিত।
• সরবরাহের দৈর্ঘ্যঃ কাস্টমাইজড → উদ্ধৃতি দেওয়ার আগে মোট দৈর্ঘ্য, অবিচ্ছিন্ন দৈর্ঘ্যের সংখ্যা, চেইন মার্কিং, শেষ লিঙ্ক, চেইন, সুইভেল এবং প্যাকেজিং নিশ্চিত করুন।
• পৃষ্ঠতল সমাপ্তিঃ পিকড এবং প্যাসিভেটেড, যখন নির্দিষ্ট করা হয় তখন উজ্জ্বল পলিশিং সহ → ওয়েল্ডের পরে পরিষ্কার করা তাপ রঙ এবং কার্বন ইস্পাত দূষণ দূর করতে সহায়তা করে।
• পরিদর্শন পরিধিঃ উপাদান যাচাইকরণ, মাত্রা পরিদর্শন, প্রমাণ-লোড এবং ভাঙ্গন-লোড পরীক্ষা সংগঠিত করা যেতে পারে → পরীক্ষার মান এবং সাক্ষ্য ভিত্তি চুক্তি দ্বারা নিশ্চিত করা আবশ্যক।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ অ্যাঙ্কর রাইড ডিউটি নিশ্চিত করুনঃ ইয়ট টাইপ, সামগ্রিক দৈর্ঘ্য, স্থানান্তর, বায়ু, অ্যাঙ্কর টাইপ এবং ওজন, অপারেটিং এলাকা, এবং প্রত্যাশিত অ্যাঙ্করিং শর্ত।

ধাপ ২ঃ চেইন জ্যামিতি নিশ্চিত করুনঃ নামমাত্র ব্যাসার্ধ D, লিঙ্ক দৈর্ঘ্য L, লিঙ্ক প্রস্থ B, প্রয়োজনীয় মোট দৈর্ঘ্য এবং চেইনটি একটি বিদ্যমান উইন্ডলাস জিপসির মধ্য দিয়ে যেতে হবে কিনা।

ধাপ ৩ঃ যখন প্রতিস্থাপনের সামঞ্জস্যতা গুরুত্বপূর্ণ হয় তখন উইন্ডলাসের মডেল/মডেল, জিপসি মার্কিং, প্রযোজ্য ক্যালিব্রেটেড চেইন স্পেসিফিকেশন বা নমুনা লিঙ্ক প্রদান করুন।

ধাপ 4: উপাদান নিশ্চিত করুনঃ SUS 304 বা SUS 316, উপাদান মান, কম কার্বন গ্রেডের প্রয়োজনীয়তা যদি থাকে, পৃষ্ঠের সমাপ্তি, এবং জারা-রক্ষণাবেক্ষণ প্রত্যাশা।

ধাপ ৫ঃ মূল্য নির্ধারণের আগে প্রয়োজনীয় প্রুফ লোড, ব্রেকিং লোড, টেস্ট স্ট্যান্ডার্ড, স্যাম্পলিং প্ল্যান, তৃতীয় পক্ষের সাক্ষী, ক্লাসের প্রয়োজনীয়তা এবং শংসাপত্রের ধরণ নিশ্চিত করুন।

ধাপ ৬ঃ বড় শেষের লিঙ্ক, অ্যাঙ্কর চেইন, স্পাইভেল, রোপ-টু-চেইন সংযোগ, চিহ্নিতকরণ, পরিমাণ, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় সহ শেষের ব্যবস্থা নিশ্চিত করুন।

কাঠামো

Austenitic stainless steel round bar | Open-link / studless chain pattern | Flash butt-welded link joint | Smooth link crown and internal contact surfaces | Pickled and passivated or polished finish | Customized continuous length | End fittings to be confirmed

উপাদান, ওয়েল্ডিং এবং অ্যাঙ্কর-রড নির্বাচন সুবিধা

• SUS 304 এবং SUS 316 বিকল্পগুলি ক্লোরাইড এক্সপোজার, চেহারা প্রত্যাশা, রক্ষণাবেক্ষণের অ্যাক্সেস এবং বাজেটের ভিত্তিতে উপাদানটি নির্বাচন করতে দেয়।স্প্ল্যাশ, অথবা মাঝেমধ্যে সমুদ্র জলের সংস্পর্শে আসা আরও গুরুতর।
• ফ্ল্যাশ বট ওয়েল্ডিং একটি পুনরাবৃত্তিযোগ্য বন্ধ-লিঙ্ক নির্মাণ প্রদান করে। উত্পাদন নিয়ন্ত্রণ বার ব্যাসার্ধ, লিঙ্ক পিচ, অভ্যন্তরীণ প্রস্থ, ওয়েল্ডিং বিপর্যয়, সারিবদ্ধতা,এবং ঝালাই জোন কাছাকাছি মসৃণ সমাপ্তি.
• পিকলিং ওয়েল্ড তাপ রঙ এবং এমবেডেড দূষণ দূর করে, যখন প্যাসিভেশন একটি পরিষ্কার প্যাসিভ পৃষ্ঠের গঠনকে সমর্থন করে।সঠিক চিকিত্সা পদ্ধতি এবং গ্রহণ পদ্ধতি উল্লেখ করা উচিত যখন ASTM A380 / A967 বা অন্য প্রকল্প মান প্রয়োজন হয়.
• ওপেন-লিঙ্ক নির্মাণ একটি ঢালাই স্টাড এড়ায় এবং অনেক ইয়ট অ্যাঙ্কর-রোড লেআউটগুলির জন্য নমনীয় জোট সরবরাহ করে।স্টাড-লিঙ্ক বিকল্পের ভিন্ন জ্যামিতি এবং লোড আচরণ রয়েছে এবং এটিকে পৃথক পণ্য নির্বাচন হিসাবে বিবেচনা করা উচিত.
• উইন্ডলাসের পারফরম্যান্স নির্ভর করে চেইনের উপর যা জিপসি পকেটের জ্যামিতির সাথে মিলে যায়। চেইন ব্যাসার্ধ একা সামঞ্জস্যতা নিশ্চিত করে না; পিচ, প্রস্থ, সহনশীলতা,এবং উইন্ডলাস প্রস্তুতকারকের চেইন স্পেসিফিকেশনও প্রয়োজন.
• প্রুফ লোড, ব্রেকিং লোড, এবং কাজের নির্বাচন ভিত্তি পৃথক থাকতে হবে। পৃষ্ঠাটি ব্যাসার্ধ, উপাদান নাম, বা সরবরাহিত ওজন টেবিল থেকে একটি কাজের লোড বা ব্রেকিং শক্তি infer না।
• শুধুমাত্র স্টেইনলেস স্টীল তৈরির সরঞ্জাম, পরিষ্কার সঞ্চয়স্থান, এবং কার্বন ইস্পাত গ্রাইন্ডিং ধুলো থেকে সুরক্ষা মুক্ত লোহার দূষণ এবং সমাপ্ত চেইনে প্রাথমিক মরিচা দাগ হ্রাস করতে সহায়তা করে।
• পরিদর্শন ও রক্ষণাবেক্ষণ অব্যাহত রাখা প্রয়োজন। মিষ্টি জলে ধুয়ে ফেলা, লবণের জমা অপসারণ এবং welds, worn লিঙ্ক, ফাটল, shackles, swivels,এবং মিশ্র-ধাতু সংযোগ নির্ভরযোগ্য সেবা সমর্থন.

কাস্টম অ্যাট্রিবিউট

• পণ্যের পরিধিঃ ওপেন-লিঙ্ক / স্টাডলেস অ্যাঙ্কর চেইন → এই পৃষ্ঠায় বর্ণিত ওপেন-লিঙ্ক পণ্যের জন্য মাত্রা টেবিলটি প্রযোজ্য।
• নামমাত্র ব্যাসঃ 5 / 6 / 7 / 8 / 9 / 10 / 12 / 14 / 16 / 18 / 20 মিমি → অ্যাঙ্কর সিস্টেম এবং প্রয়োজনীয় লোড বেস সহ নির্বাচন করুন।
• উপাদান গ্রেডঃ SUS 304 বা SUS 316 → চূড়ান্ত উপাদান নামকরণ, রাসায়নিক, এবং যান্ত্রিক বৈশিষ্ট্য ক্রয় স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিত।
• নির্মাণঃ ফ্ল্যাশ বুট ওয়েল্ড → লিঙ্ক জ্যামিতি এবং ওয়েল্ড জোন ধারাবাহিকতা প্রাথমিক উত্পাদন নিয়ন্ত্রণ।
• সারফেস ফিনিসঃ আটকানো এবং প্যাসিভেটেড / উজ্জ্বল পোলিশ → প্রয়োজনীয় চেহারা এবং আদেশে ওয়েস্টের পরে চিকিত্সা নির্ধারণ করুন।
• উইন্ডল্যাশ সামঞ্জস্যতাঃ নিশ্চিত করতে হবে → জিপসি তৈরি, মডেল, চিহ্নিতকরণ, চেইন স্ট্যান্ডার্ড, বা নমুনা মাত্রা প্রদান করুন।
• সরবরাহের দৈর্ঘ্যঃ কাস্টমাইজড → মোট দৈর্ঘ্য, অবিচ্ছিন্ন দৈর্ঘ্যের প্রয়োজনীয়তা, টুকরো সংখ্যা, চিহ্নিতকরণ এবং প্যাকেজিং।
• পরীক্ষা ও শংসাপত্রের সুযোগঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে → প্রুফ লোড, ব্রেকিং লোড, স্যাম্পলিং, সাক্ষ্যদান এবং শংসাপত্রের ইস্যু উত্পাদনের আগে সম্মত হতে হবে।

কিভাবে কাজ করে

Anchor is deployed → Chain pays out through the bow roller and windlass / chain stopper → Chain weight and rode geometry help maintain the anchoring lead → Welded links articulate through the handling system → Load is transferred between anchor, চেইন, ফিটিং এবং জাহাজের নোঙ্গর সরঞ্জাম → চেইনটি পুনরুদ্ধার করা হয়, ধুয়ে ফেলা হয় এবং পরিষেবা দেওয়ার পরে পরীক্ষা করা হয়

অ্যাপ্লিকেশন

Sailing yachts | Motor yachts | Cruising yachts | Superyacht tenders and service craft | Chain-only anchor rodes | Rope-chain anchor rode assemblies | Newbuild anchoring systems | Yacht refit and replacement projects

সার্টিফিকেশন এবং সুবিধা

উপাদান শংসাপত্র, প্রস্তুতকারকের পরীক্ষার প্রতিবেদন, স্বাধীন পরিদর্শন এবং শ্রেণিবদ্ধকরণ সম্পর্কিত নথিপত্র সম্মত আদেশের আওতার ভিত্তিতে সাজানো যেতে পারে।শ্রেণীর স্বীকৃতি নিয়ন্ত্রক নিয়মের সাপেক্ষে, অনুমোদিত উপাদান এবং চেইন ডিজাইন, নিশ্চিত পরীক্ষার লোড, সাক্ষী প্রয়োজনীয়তা এবং শ্রেণীবিভাগের অনুমোদন।

সার্টিফিকেশন বিকল্পগুলি প্রকল্পের প্রয়োজনীয়তা এবং শ্রেণির অনুমোদনের সাপেক্ষেঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, আরআইএনএ, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র।

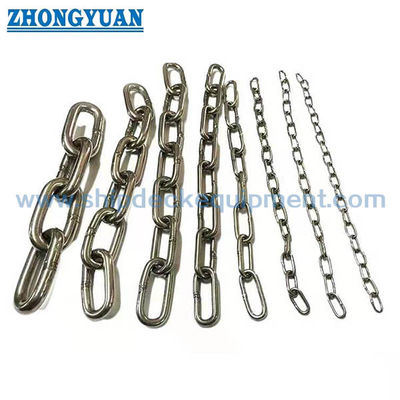

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ একটি ইয়টকে SUS 304 বা SUS 316 স্টেইনলেস স্টীল অ্যাঙ্কর চেইন বেছে নেওয়া উচিত?

A1: SUS 316 সাধারণত শক্তিশালী ক্লোরাইড এক্সপোজারের জন্য নিরাপদ পছন্দ কারণ এর মলিবডেনাম সামগ্রী গর্ত প্রতিরোধের প্রতিরোধের উন্নতি করে।SUS 304 কম আক্রমণাত্মক এক্সপোজারের জন্য বিবেচনা করা যেতে পারে বা নিয়মিত ধুয়ে ফেলা এবং রক্ষণাবেক্ষণ নিশ্চিত করা হয়চূড়ান্ত নির্বাচনে নিমজ্জন, লবণ জমা, ফাটল, তাপমাত্রা, রক্ষণাবেক্ষণ এবং মালিকের পরিষেবার প্রত্যাশা বিবেচনা করা উচিত।

প্রশ্ন ২: একই ব্যাসার্ধের একটি চেইন কি বিদ্যমান উইন্ডলাস জিপসির জন্য উপযুক্ত হবে?

A2: প্রয়োজন নেই। জিপসি সামঞ্জস্য চেইন ব্যাসার্ধ, পিচ, লিঙ্ক প্রস্থ, মাত্রা সহনশীলতা, এবং জিপসি পকেট নকশা উপর নির্ভর করে। উইন্ডলাসের মডেল এবং মডেল, জিপসি চিহ্নিতকরণ,প্রয়োজনীয় চেইন স্ট্যান্ডার্ড, অথবা প্রতিস্থাপন চেইন অর্ডার করার আগে একটি শারীরিক নমুনা।

প্রশ্ন 3: উদ্ধৃতির জন্য কোন পরীক্ষা এবং শংসাপত্রের তথ্য প্রয়োজন?

A3: উপাদান গ্রেড এবং স্ট্যান্ডার্ড, প্রয়োজনীয় প্রমাণ লোড এবং ব্রেকিং লোড, পরীক্ষার পদ্ধতি, নমুনা গ্রহণের পরিমাণ, তাপ চিকিত্সার অবস্থা যদি প্রযোজ্য হয়, পরিদর্শন সাক্ষী, শংসাপত্রের ধরণ নিশ্চিত করুন,চেইন দৈর্ঘ্য, শেষ ফিটিং, এবং শ্রেণীবিভাগের প্রয়োজনীয়তা। সরবরাহিত রেফারেন্সগুলি 1 / 2 / 3 গ্রেডের জন্য ব্যবহার করা উচিত নয় যতক্ষণ না নিয়ন্ত্রক চেইন মান এবং যান্ত্রিক মানগুলি নিশ্চিত করা হয়।
