কাস্ট স্টীল মোরিং অ্যাঙ্কর ∙ ∙ হার্ড / রকিবোন্ডের জন্য স্থায়ী মোরিং অ্যাঙ্কর

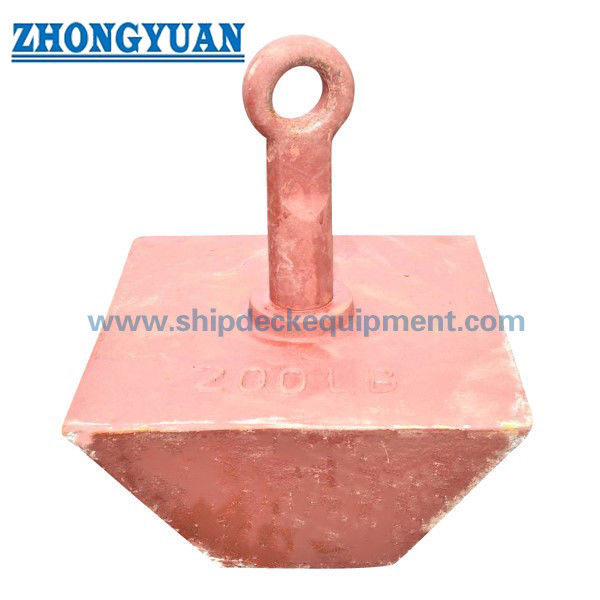

ঢালাই ইস্পাত নোঙর | কঠিন / পাথুরে তলদেশের জন্য স্থায়ী নোঙর

পণ্যের সংক্ষিপ্ত বিবরণ

ঢালাই ইস্পাত নোঙর হল একটি কমপ্যাক্ট স্থায়ী নোঙর যা নোঙরকারী বয়া, ছোট নৌযান নোঙর, কর্মনৌকা নোঙর বিন্দু, ভাসমান ডক সিস্টেম, উপকূলীয় সামুদ্রিক সুবিধা এবং অন্যান্য নোঙর-এবং-চেইন ব্যবস্থার জন্য ব্যবহৃত হয় যেখানে সমুদ্রতল অবস্থা, নোঙরের ওজন, চেইনের আকার, ক্ষয়রোধী সুরক্ষা এবং পরিদর্শন পরিধি একসাথে নিশ্চিত করতে হবে। এর আকৃতি নোঙরের নিচের প্রান্ত এবং কোণগুলিতে প্রাথমিক সংস্পর্শ বলকে কেন্দ্রীভূত করে, যা নোঙরের দড়ির লোড সঠিক দিকে প্রয়োগ করা হলে নোঙরটিকে কঠিন, পাথুরে, বালুকাময় বা মিশ্র তলদেশে প্রবেশ করতে সাহায্য করে।

এই পৃষ্ঠাটি ঢালাই ইস্পাত, ঢালাই লোহা বা ঢালাই স্টেইনলেস স্টিলের তৈরি আকৃতির নোঙরের জন্য প্রস্তুত করা হয়েছে, যা প্রকল্পের প্রয়োজনীয়তা অনুসারে সরবরাহ করা হয়। ছোট শ্যাঙ্ক এবং বড় সংযোগকারী আই গুরুত্বপূর্ণ ক্রয় পয়েন্ট কারণ তারা অগভীর বা জোয়ারের এলাকায় চেইন জড়িয়ে যাওয়া কমাতে সাহায্য করে এবং নোঙরটিকে একটি উপযুক্ত শ্যাকল এবং চেইনের সাথে মেলানোর অনুমতি দেয়। ধারণ ক্ষমতা, নোঙরের ওজন, আই-এর আকার, প্রুফ টেস্ট এবং সার্টিফিকেটের পরিধি সরবরাহকৃত ডেটা দ্বারা স্থির নয় এবং উদ্ধৃতির আগে নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: নোঙর → নোঙর-এবং-চেইন নোঙর ব্যবস্থার জন্য কমপ্যাক্ট স্থায়ী নোঙর। সাধারণ তলদেশের অবস্থা: কঠিন / পাথুরে / বালুকাময় / মিশ্র তলদেশ → চূড়ান্ত উপযোগিতা সমুদ্রতল জরিপ, নোঙরের ওজন, চেইনের পরিধি এবং নোঙরের লোডের উপর নির্ভর করে।
• উপাদানের বিকল্প: ঢালাই ইস্পাত, ঢালাই লোহা, বা ঢালাই স্টেইনলেস স্টিল → ওজন প্রয়োজনীয়তা, ক্ষয়কারী পরিবেশ এবং সার্টিফিকেটের পরিধি অনুসারে নির্বাচন করুন।
• কাঠামোগত বৈশিষ্ট্য: ছোট শ্যাঙ্ক এবং উপরের আই সহ বডি → চেইন সংযোগ সমর্থন করে এবং অগভীর বা জোয়ারের জলে চেইন জড়িয়ে যাওয়া কমাতে সাহায্য করে।
• পৃষ্ঠের চিকিৎসা: হট ডিপ গ্যালভানাইজড, কালো বিটুমেন পেইন্ট, মরিচা-প্রতিরোধী পেইন্ট, বা কাস্টমাইজড ফিনিশ → সামুদ্রিক এক্সপোজার এবং পরিষেবা জীবনের প্রয়োজনীয়তা অনুসারে নির্বাচিত।
• সংযোগ বিন্দু: বড় ব্যাসের আই নিশ্চিত করতে হবে → উৎপাদন শুরুর আগে শ্যাকলের আকার, চেইনের ব্যাস এবং ক্ষয় সহনশীলতা পরীক্ষা করা উচিত।
• সরবরাহের নোট: নোঙর একা বা নির্দিষ্ট করা হলে চেইন / শ্যাকলের সাথে একসাথে সরবরাহ করা যেতে পারে → সম্পূর্ণ নোঙর সিস্টেম ইন্টারফেস নিশ্চিত করা উচিত।
• লোড এবং পরীক্ষার ডেটা: নিশ্চিত করতে হবে → প্রকল্পের গণনা বা পরীক্ষার প্রয়োজনীয়তা ছাড়া কোনও SWL, ধারণ ক্ষমতা, প্রুফ লোড, বা টেস্ট লোড ঘোষণা করা উচিত নয়।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: নোঙরের ধরণ নিশ্চিত করুন: ঢালাই ইস্পাত / ঢালাই লোহা / ঢালাই স্টেইনলেস স্টিল নোঙর।

ধাপ ২: সমুদ্রতল অবস্থা নিশ্চিত করুন: কঠিন পাথর, মিশ্র পাথর ও বালি, বালি, কাদা, নুড়ি, জোয়ারের এলাকা, বা সাইট জরিপ থেকে অন্যান্য তলদেশের অবস্থা।

ধাপ ৩: প্রয়োজনীয় নোঙরের ওজন, সামগ্রিক আকার, আই-এর ব্যাস, চেইনের ব্যাস, শ্যাকলের আকার নিশ্চিত করুন এবং নোঙরটি একটি সম্পূর্ণ নোঙর ব্যবস্থার অংশ কিনা।

ধাপ ৪: নোঙরের ব্যবস্থা নিশ্চিত করুন: বয়া / ভাসমান ডক / ছোট জাহাজ / কর্মনৌকা / উপকূলীয় সুবিধা, জলের গভীরতা, স্রোত, বাতাস, ঢেউ এবং উপলব্ধ থাকলে চেইনের পরিধি।

ধাপ ৫: উপাদানের গ্রেড, পৃষ্ঠের চিকিৎসা, ক্ষয় সহনশীলতা, গ্যালভানাইজিং বা পেইন্ট সিস্টেম এবং প্রত্যাশিত পরিষেবা পরিবেশ নিশ্চিত করুন।

ধাপ ৬: পরিদর্শন এবং সার্টিফিকেটের প্রয়োজনীয়তা নিশ্চিত করুন: উপাদানের সার্টিফিকেট, প্রস্তুতকারকের সার্টিফিকেট, প্রুফ লোড টেস্ট, ক্লাস উইটনেস, বা অন্যান্য প্রকল্প-নির্দিষ্ট নথি।

ধাপ ৭: পরিমাণ, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের সময়, অঙ্কন বা ছবি উপলব্ধ থাকলে, এবং কোনও স্থানীয় ইনস্টলেশন বা পুনরুদ্ধারের প্রয়োজনীয়তা সরবরাহ করুন।

কাঠামো

ঢালাই বডি | কমপ্যাক্ট নিচের প্রান্ত এবং কোণ | ছোট শ্যাঙ্ক / উপরের ঘাড় | বড় চেইন সংযোগকারী আই | মসৃণ পালিশ করা আই এলাকা | ঢালাই ইস্পাত / ঢালাই লোহা / স্টেইনলেস স্টিল উপাদানের বিকল্প | হট ডিপ গ্যালভানাইজড, বিটুমেন পেইন্টেড, মরিচা-প্রতিরোধী পেইন্টেড, বা নির্দিষ্ট ফিনিশ

নোঙরের ধারণ ক্ষমতা ও প্রকৌশল সুবিধা

• এর আকৃতি সমুদ্রতলে একটি কেন্দ্রীভূত খনন প্রান্ত উপস্থাপন করে, যা নোঙরের লোড সঠিক দিকে প্রয়োগ করা হলে নোঙরটিকে স্থাপন শুরু করতে সাহায্য করে।
• নোঙরটি উপযুক্ত সমুদ্রতল উপাদানে বসলে, প্রশস্ত পৃষ্ঠগুলি মাটির প্রতিরোধ ক্ষমতা এবং সাকশন প্রভাব বাড়াতে পারে; প্রকৃত ধারণ ক্ষমতা এখনও তলদেশের অবস্থা, নোঙরের ওজন, চেইনের পরিধি এবং লোডিং দিকের উপর নির্ভর করে।
• ঘন ঢালাই ধাতব বডি স্থায়ী নোঙর অ্যাপ্লিকেশনের জন্য কার্যকর জলের ওজন এবং কমপ্যাক্ট জ্যামিতি সরবরাহ করে যেখানে কংক্রিট ব্লক বা সাধারণ ডেডওয়েট একই ডেক-হ্যান্ডলিং ভলিউমের জন্য কম কার্যকর হতে পারে।
• একটি ছোট শ্যাঙ্ক দীর্ঘ-শ্যাঙ্ক নোঙরের আকারের তুলনায় চেইন জড়িয়ে যাওয়া কমাতে সাহায্য করে, যা অগভীর জল, জোয়ারের দোল, বা এমন এলাকায় উপযোগী যেখানে নোঙরের চারপাশে চেইনের চলাচল সীমিত রাখতে হবে।
• বড় আই একটি সঠিকভাবে আকারের শ্যাকল এবং চেইনের সাথে মেলানোর অনুমতি দেয়। আই-এর ব্যাস, প্রান্তের ব্যাসার্ধ, ক্ষয় সহনশীলতা এবং ক্ষয়রোধী সুরক্ষা উৎপাদন শুরুর আগে নিশ্চিত করা উচিত।
• প্রকল্পের প্রয়োজনীয়তা অনুসারে ঢালাই ইস্পাত, ঢালাই লোহা, বা ঢালাই স্টেইনলেস স্টিল উপাদান নির্বাচন করা যেতে পারে; অর্ডারের নিশ্চয়তা ছাড়া উপাদানের গ্রেড এবং সার্টিফিকেটের স্তর অনুমান করা উচিত নয়।
• হট ডিপ গ্যালভানাইজিং, কালো বিটুমেন পেইন্ট, মরিচা-প্রতিরোধী পেইন্ট, বা কাস্টমাইজড কোটিং ক্ষয়কারী পরিবেশ, ইনস্টলেশন পদ্ধতি এবং প্রত্যাশিত রক্ষণাবেক্ষণ পরিকল্পনা অনুসারে নির্বাচন করা যেতে পারে।

কাস্টম অ্যাট্রিবিউটস

• পণ্যের নাম: নোঙর → স্থায়ী নোঙর এবং নোঙর-এবং-চেইন ব্যবস্থার জন্য ব্যবহৃত হয়, প্রত্যয়িত উত্তোলন পণ্য হিসাবে নয়।
• উপাদান: ঢালাই ইস্পাত / ঢালাই লোহা / ঢালাই স্টেইনলেস স্টিল → চূড়ান্ত উপাদানের গ্রেড, ঢালাই রুট এবং সার্টিফিকেটের পরিধি উদ্ধৃতির আগে নিশ্চিত করা উচিত।
• সমুদ্রতল অবস্থা: কঠিন / পাথুরে / বালুকাময় / মিশ্র তলদেশ → স্থানীয় তলদেশের জরিপ এবং নোঙরের নকশার সাথে প্রকৃত উপযোগিতা পরীক্ষা করা উচিত।
• সংযোগ: বড় উপরের আই → চেইন, শ্যাকল, ক্ষয় সহনশীলতা এবং ইনস্টলেশন অনুশীলনের সাথে মিলতে হবে।
• পৃষ্ঠের চিকিৎসা: হট ডিপ গ্যালভানাইজড / কালো বিটুমেন পেইন্ট / মরিচা-প্রতিরোধী পেইন্ট / কাস্টমাইজড → ক্ষয় এক্সপোজার এবং পরিষেবা জীবনের লক্ষ্য অনুসারে নির্বাচন করুন।
• ধারণ ক্ষমতা: নিশ্চিত করতে হবে → শুকনো নোঙরের ওজন একা নিশ্চিত ধারণ ক্ষমতা হিসাবে ব্যবহার করবেন না।
• পরীক্ষা: নিশ্চিত করতে হবে → প্রুফ লোড, পুল টেস্ট, হোল্ডিং টেস্ট, বা ভিজ্যুয়াল / ডাইমেনশনাল পরিদর্শন অর্ডারের আগে সম্মত হওয়া উচিত।
• সার্টিফিকেটের প্রয়োজনীয়তা: অর্ডারের পরিধি অনুসারে উপলব্ধ → ক্লাস সার্টিফিকেট, উপাদানের সার্টিফিকেট, প্রস্তুতকারকের সার্টিফিকেট, বা উইটনেস রিপোর্ট উৎপাদন শুরুর আগে নিশ্চিত করা উচিত।

এটি কিভাবে কাজ করে

নোঙরটি চেইন এবং শ্যাকল সহ নামানো হয় → পিরামিড প্রান্ত সমুদ্রতলের সাথে যোগাযোগ করে → নোঙরের লোড নোঙরটিকে কামড় দিতে এবং বসতে উৎসাহিত করে → প্রশস্ত ঢালাই বডি এবং সমুদ্রতল প্রতিরোধ নোঙর ব্যবস্থা ধরে রাখতে সাহায্য করে → চেইন, শ্যাকল, আই-এর ক্ষয়, আবরণ এবং সমুদ্রতল অবস্থা রক্ষণাবেক্ষণ পরিকল্পনা অনুসারে পরিদর্শন করা হয়।

অ্যাপ্লিকেশন

স্থায়ী নোঙরকারী বয়া | কর্মনৌকা নোঙর বিন্দু | ছোট জাহাজের নোঙর ব্যবস্থা | ভাসমান ডক এবং মেরিনা নোঙর | উপকূলীয় সামুদ্রিক সুবিধা | কঠিন / পাথুরে / বালুকাময় তলদেশের নোঙর স্থান | নোঙর এবং চেইন সরবরাহ প্রকল্প

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, উপাদানের ট্রেসেবিলিটি, পরিদর্শন পরিধি, পরীক্ষার প্রয়োজনীয়তা এবং ক্লাস সোসাইটির অনুমোদন পদ্ধতি অনুসারে সার্টিফিকেট ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: একটি নোঙর কি কঠিন বা পাথুরে তলদেশের জন্য উপযুক্ত?

উত্তর ১: এটি কঠিন, পাথুরে, বালুকাময় বা মিশ্র তলদেশের জন্য বিবেচনা করা যেতে পারে যখন নোঙরের ওজন, চেইনের ব্যবস্থা, জলের গভীরতা, স্থানীয় স্রোত এবং নোঙরের লোড পরীক্ষা করা হয়। চূড়ান্ত নির্বাচন সাইটের অবস্থা অনুসারে নোঙরের ডিজাইনার বা প্রকল্প প্রকৌশলী দ্বারা নিশ্চিত করা উচিত।

প্রশ্ন ২: নোঙরের ধারণ ক্ষমতা কি শুধুমাত্র নোঙরের ওজন থেকে গণনা করা যায়?

উত্তর ২: না। নোঙরের ওজন গুরুত্বপূর্ণ, তবে ধারণ ক্ষমতা সমুদ্রতলের ধরণ, কবর দেওয়া বা স্থাপনের অবস্থা, চেইনের পরিধি, লোডিং দিক, স্রোত, ঢেউ এবং ইনস্টলেশনের মানের উপরও নির্ভর করে। গণনা বা পরীক্ষার ভিত্তি নিশ্চিত না হওয়া পর্যন্ত কোনও নিশ্চিত ধারণ ক্ষমতা প্রকাশ করা উচিত নয়।

প্রশ্ন ৩: উদ্ধৃতির আগে কোন তথ্যের প্রয়োজন?

উত্তর ৩: নোঙরের ওজন, সামগ্রিক মাত্রা, আই-এর ব্যাস, উপাদানের গ্রেড, পৃষ্ঠের চিকিৎসা, চেইন এবং শ্যাকলের আকার, পরিমাণ, সমুদ্রতল অবস্থা, সার্টিফিকেটের প্রয়োজনীয়তা, সরবরাহের গন্তব্য এবং প্রুফ টেস্টিং বা ক্লাস উইটনেস পরিদর্শন প্রয়োজন কিনা তা নিশ্চিত করুন।
