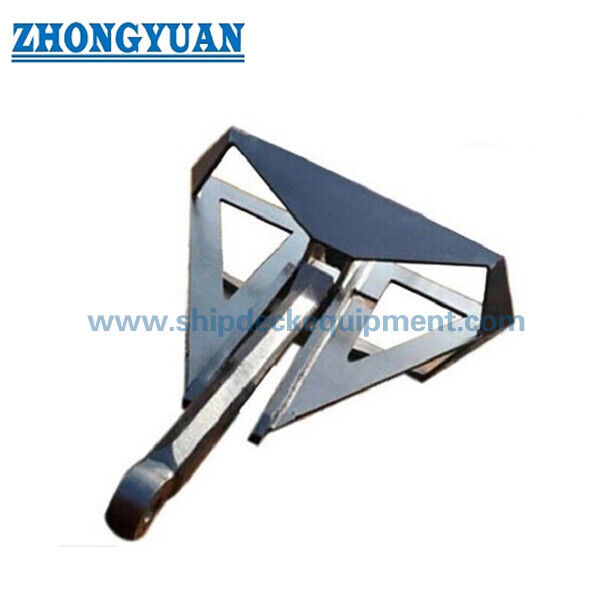

অফশোর মুরিং সিস্টেমের জন্য ওয়েল্ডেড ফ্লিপার ডেল্টা HHP অ্যাঙ্কর | ৩০০–২৭,৫০০ কেজি
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টাইপ: | ডেল্টা হাই হোল্ডিং পাওয়ার অ্যাঙ্কর | উপাদান: | স্টেইনলেস স্টিল, হালকা ইস্পাত। |
|---|---|---|---|
| নামমাত্র ওজন: | 300KG-27000KG | সারফেস ট্রিটমেন্ট: | কালো বিটুমেন পেইন্ট, অ্যান্টি-মরিচা পেইন্ট বা কাস্টমাইজড |
| শ্রেণিবিন্যাস সার্টিফিকেট: | সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, ইত্যাদি। | ||
| বিশেষভাবে তুলে ধরা: | ফ্লিপার ডেল্টা অ্যাঙ্কর,এইচএইচপি ফ্লিপার ডেল্টা অ্যাঙ্কর,ডেল্টা হাই হোল্ডিং পাওয়ার এঙ্কর |
||
পণ্যের বর্ণনা
ওয়েল্ডেড ফ্লিপার ডেল্টা HHP অ্যাঙ্কর অফশোর মুরিং সিস্টেমের জন্য | 300–27,500 কেজি
পণ্যের সংক্ষিপ্ত বিবরণ
ওয়েল্ডেড ফ্লিপার ডেল্টা হাই হোল্ডিং পাওয়ার অ্যাঙ্কর অফশোর মুরিং, ড্রেজিং, মুরিং বয় এবং ভাসমান কাঠামোর প্রকল্পগুলির জন্য সরবরাহ করা হয় যেখানে সমুদ্রতলের প্রবেশ, ধারণ ক্ষমতা, অ্যাঙ্কর-চেইন সংযোগ, পরিবহন হ্যান্ডলিং এবং প্রকল্প সার্টিফিকেশন মূল নির্বাচন ফ্যাক্টর। এর উন্মুক্ত নির্মিত জ্যামিতি একটি বিস্তৃত ফ্লাক অ্যাসেম্বলি, শ্যাঙ্ক এবং স্থিতিশীল কাঠামোকে একত্রিত করে যা নিয়ন্ত্রিত সেটিং এবং উপযুক্ত সমুদ্রতল মাটিতে প্রবেশাধিকার সমর্থন করে।
এই পৃষ্ঠাটি সরবরাহকৃত ক্যাটালগ ডেটা থেকে A–F মাত্রা ব্যবহার করে 300 থেকে 27,500 কেজি পর্যন্ত নামমাত্র অ্যাঙ্কর ওজন কভার করে। নামমাত্র অ্যাঙ্কর ওজন সরাসরি ধারণ ক্ষমতা রেটিং নয়। চূড়ান্ত নির্বাচন প্রকল্পের মুরিং বিশ্লেষণ, প্রয়োজনীয় ধারণ লোড, সমুদ্রতল বা ভূতাত্ত্বিক ডেটা, মুরিং-লাইন কোণ, ইনস্টলেশন পদ্ধতি, অ্যাঙ্কর-চেইন এবং শ্যাকল ইন্টারফেস, অনুমোদিত প্রস্তুতকারকের অঙ্কন এবং প্রয়োজনীয় ক্লাস বা তৃতীয় পক্ষের পরিদর্শন স্কোপের উপর ভিত্তি করে হওয়া উচিত। পণ্যটি যোগ্য অ্যাঙ্কর ফ্যাক্টরি অংশীদারদের মাধ্যমে সরবরাহ করা হয়; প্রতিটি অর্ডারের জন্য উত্পাদন উৎস এবং শংসাপত্রের স্কোপ নিশ্চিত করা হয়।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: ওয়েল্ডেড ফ্লিপার ডেল্টা হাই হোল্ডিং পাওয়ার অ্যাঙ্কর → অফশোর এবং ড্রেজিং-সম্পর্কিত অ্যাঙ্করিং সিস্টেমের জন্য উন্মুক্ত ফ্লাক কনফিগারেশন।
- নামমাত্র ওজন পরিসীমা: 300–27,500 কেজি → প্রকল্প-নির্দিষ্ট অস্থায়ী বা স্থায়ী মুরিং ব্যবস্থার জন্য বিস্তৃত নির্বাচন পরিসীমা।
- নির্মাণ: ওয়েল্ডেড প্লেট-নির্মিত ফ্লাক এবং শ্যাঙ্ক অ্যাসেম্বলি → উপাদান গ্রেড, ওয়েল্ডের বিবরণ, NDT এবং মাত্রিক সহনশীলতা অবশ্যই অনুমোদিত অঙ্কন অনুসরণ করতে হবে।
- ধারণ নীতি: এমবেডেড ফ্লাক এলাকা সমুদ্রতল প্রতিরোধকে গতিশীল করে → প্রকৃত ধারণ ক্ষমতা মাটি, প্রবেশ গভীরতা, লাইন কোণ, ইনস্টলেশন এবং মুরিং বিশ্লেষণের উপর নির্ভর করে।
- অ্যাঙ্কর-চেইন ইন্টারফেস: সংযোগ মাত্রা F সরবরাহকৃত টেবিলে অন্তর্ভুক্ত → চূড়ান্ত শ্যাকল, সুইভেল, এন্ড লিঙ্ক এবং চেইন সামঞ্জস্য অবশ্যই অঙ্কন দ্বারা পরীক্ষা করতে হবে।
- হ্যান্ডলিং এবং পরিবহন: বিচ্ছিন্নকরণ বা বিভক্ত-ডেলিভারি ব্যবস্থা উপলব্ধ হতে পারে → অ্যাসেম্বলি পদ্ধতি এবং অ্যাঙ্কর র্যাকের প্রয়োজনীয়তা নির্বাচিত ফ্যাক্টরি ডিজাইনের উপর নির্ভর করে।
- পৃষ্ঠের চিকিত্সা: কালো বিটুমিনাস কোটিং, অ্যান্টি-করোশন পেইন্ট, বা প্রকল্প-নির্দিষ্ট কোটিং → চূড়ান্ত সিস্টেমে পরিবহন ক্ষতি, নিমজ্জন পরিষেবা এবং পরিদর্শন প্রয়োজনীয়তা বিবেচনা করা উচিত।
- সার্টিফিকেশন: ক্লাস পরিদর্শন এবং শংসাপত্র অনুমোদিত নকশা এবং অর্ডার স্কোপ অনুযায়ী ব্যবস্থা করা যেতে পারে → সমস্ত সোসাইটি শংসাপত্র স্বয়ংক্রিয়ভাবে সরবরাহ করা হয় না।
প্রধান প্রযুক্তিগত প্যারামিটার
| নামমাত্র ওজন | মাত্রা (মিমি) | |||||
| (কেজি) | এ | বি | সি | ডি | ই | এফ |
| 300 | 1,200 | 960 | 1,080 | 457 | 1,380 | Ø45 |
| 500 | 1,500 | 1,200 | 1,350 | 571 | 1,725 | Ø50 |
| 1,000 | 1,875 | 1,500 | 1,686 | 714 | 2,155 | Ø62 |
| 1,080 | 1,915 | 1,530 | 1,686 | 722 | 2,200 | Ø62 |
| 2,000 | 2,363 | 1,890 | 2,124 | 900 | 2,715 | Ø74 |
| 3,000 | 2,700 | 2,160 | 2,430 | 1,028 | 3,105 | Ø90 |
| 4,000 | 2,975 | 2,380 | 2,676 | 1,133 | 3,420 | Ø100 |
| 5,000 | 3,250 | 2,600 | 2,922 | 1,238 | 3,735 | Ø110 |
| 7,000 | 3,575 | 2,860 | 3,216 | 1,360 | 4,110 | Ø117 |
| 9,000 | 3,950 | 3,160 | 3,555 | 1,504 | 4,543 | Ø135 |
| 10,000 | 4,100 | 3,280 | 3,690 | 1,561 | 4,715 | Ø140 |
| 12,000 | 4,490 | 3,575 | 4,030 | 1,695 | 5,320 | Ø145 |
| 13,500 | 4,670 | 3,720 | 4,195 | 1,765 | 5,535 | Ø150 |
| 15,000 | 4,845 | 3,875 | 4,355 | 1,830 | 5,735 | Ø150 |
| 18,000 | 5,140 | 4,080 | 4,610 | 1,940 | 6,080 | Ø160 |
| 20,000 | 5,330 | 4,260 | 4,790 | 2,010 | 6,310 | Ø170 |
| 22,500 | 5,490 | 4,360 | 4,905 | 2,060 | 6,470 | Ø180 |
| 25,000 | 5,740 | 4,590 | 5,106 | 2,165 | 6,795 | Ø180 |
| 27,500 | 5,980 | 4,785 | 5,385 | 2,245 | 7,095 | Ø180 |
অফশোর মুরিং নির্বাচন ও অনুসন্ধান নির্দেশিকা
ধাপ ১: অ্যাপ্লিকেশন নিশ্চিত করুন: অফশোর ইউনিট, ড্রেজার, মুরিং বয়, নির্মাণ স্প্রেড, ভাসমান কাঠামো, অস্থায়ী মুরিং, বা স্থায়ী মুরিং, জলের গভীরতা এবং উদ্দিষ্ট পরিষেবা জীবনের সাথে।
ধাপ ২: প্রকল্পের মুরিং বিশ্লেষণ থেকে প্রয়োজনীয় অ্যাঙ্কর হোল্ডিং লোড সরবরাহ করুন, যার মধ্যে ডিজাইন লোড কেস, সুরক্ষা ফ্যাক্টর, প্রি-টেনশন, মুরিং-লাইন টাইপ এবং যেখানে উপলব্ধ সেখানে পরিবেশগত ভিত্তি অন্তর্ভুক্ত।
ধাপ ৩: সমুদ্রতল বা ভূতাত্ত্বিক তথ্য সরবরাহ করুন, যার মধ্যে মাটির প্রকার, স্তর প্রোফাইল, শক্তি বা ঘনত্ব ডেটা, সমুদ্রতল ঢাল এবং পরিচিত বাধা অন্তর্ভুক্ত, কারণ প্রবেশ এবং ধারণ কর্মক্ষমতা মাটি-নির্ভর।
ধাপ ৪: নামমাত্র অ্যাঙ্কর ওজন, অনুমোদিত অ্যাঙ্কর জ্যামিতি, ফ্লাক-টু-শ্যাঙ্ক সেটিং, অ্যাঙ্কর-হ্যান্ডলিং পদ্ধতি, চেইন গ্রেড এবং ব্যাস, এন্ড লিঙ্ক, শ্যাকল, সুইভেল এবং প্রয়োজনীয় সংযোগ মাত্রা নিশ্চিত করুন।
ধাপ ৫: উপাদান গ্রেড, ফ্যাব্রিকেশন স্ট্যান্ডার্ড, ওয়েল্ডিং পদ্ধতি, NDT স্কোপ, মাত্রিক সহনশীলতা, মার্কিং, ট্রেসেবিলিটি, ক্ষয় সুরক্ষা নিশ্চিত করুন এবং পরিবহন বিচ্ছিন্নকরণ বা অ্যাঙ্কর র্যাকের প্রয়োজন আছে কিনা তা নিশ্চিত করুন।
ধাপ ৬: উদ্ধৃতির আগে অনুমোদন এবং পরীক্ষার স্কোপ নিশ্চিত করুন: অনুমোদিত অঙ্কন, HHP বা অন্যান্য ক্লাস পদবি, প্রুফ টেস্ট, উপাদান শংসাপত্র, প্রস্তুতকারকের শংসাপত্র, সার্ভেয়ার সাক্ষী এবং চূড়ান্ত ডকুমেন্টেশন প্যাকেজ।
ধাপ ৭: পরিমাণ, প্রকল্প বা জাহাজের নাম, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি তারিখ, প্যাকিং সীমাবদ্ধতা, উত্তোলন এবং হ্যান্ডলিং সীমাবদ্ধতা এবং প্রাসঙ্গিক মুরিং বা GA অঙ্কন সরবরাহ করুন।
অ্যাঙ্কর নির্মাণ ও সংযোগ
ওয়েল্ডেড ওপেন ফ্লাক অ্যাসেম্বলি | সেন্ট্রাল শ্যাঙ্ক | ক্রাউন / হিঞ্জ এবং স্টেবিলাইজিং জ্যামিতি | চেইন বা শ্যাকল সংযোগ পয়েন্ট | প্রকল্প-নির্দিষ্ট ফ্লাক সেটিং | ঐচ্ছিক পরিবহন-বিচ্ছিন্নকরণ ব্যবস্থা | প্রতিরক্ষামূলক কোটিং
প্রবেশ, ধারণ ও হ্যান্ডলিং বৈশিষ্ট্য
- ওপেন ফ্লাক নির্মাণ অ্যাঙ্কর সেট করার সময় সমুদ্রতল মাটিকে এর চারপাশে প্রবাহিত হতে দেয় এবং জ্যামিতি মাটির অবস্থার সাথে মিলে গেলে প্রগতিশীল প্রবেশাধিকার সমর্থন করে।
- একটি অপেক্ষাকৃত বড় কার্যকর ফ্লাক এলাকা এমবেডমেন্টের পরে মাটি প্রতিরোধ তৈরি করে, যা উচ্চ ধারণ ক্ষমতার ধারণার প্রাথমিক ভিত্তি।
- স্থিতিশীল জ্যামিতি অনিয়ন্ত্রিত ঘূর্ণন কমাতে এবং সেট করার সময় ফ্লাকগুলিকে একটি উপযুক্ত প্রবেশাধিকার ওরিয়েন্টেশন বজায় রাখতে সহায়তা করার উদ্দেশ্যে তৈরি করা হয়েছে।
- প্রকৃত ধারণ ক্ষমতা কেবল অ্যাঙ্কর ওজন দ্বারা নির্ধারিত হয় না; এটি মাটির প্রোফাইল, প্রবেশ গভীরতা, ফ্লাক কোণ, লাইন উত্তোলন, ইনস্টলেশন লোড, অ্যাঙ্কর জ্যামিতি এবং নির্বাচিত ডিজাইন সুরক্ষা ফ্যাক্টর দ্বারা প্রভাবিত হয়।
- প্রকল্পের সমুদ্রতল এবং অনুমোদিত নকশার জন্য ফ্লাক-টু-শ্যাঙ্ক ব্যবস্থা নির্বাচন বা নিশ্চিত করা উচিত। একটি ক্যাটালগ অ্যাঙ্করকে প্রকল্প যাচাইকরণ ছাড়াই একটি সার্বজনীন ধারণ মান দেওয়া উচিত নয়।
- ডিপ্লয়মেন্ট, প্রুফ সেটিং, পুনরুদ্ধার, ডেক হ্যান্ডলিং এবং পরিবহন প্রকল্পের জন্য একটি নির্দিষ্ট অ্যাঙ্কর-হ্যান্ডলিং পদ্ধতি প্রয়োজন যা অ্যাঙ্কর ওজন, জাহাজের সরঞ্জাম, উত্তোলন পয়েন্ট এবং সংযোগ ব্যবস্থার সাথে মিলে যায়।
ফ্যাব্রিকেশন, টেস্টিং ও সাপ্লাই কন্ট্রোল
- ওয়েল্ডেড ফ্যাব্রিকেশনের জন্য নিয়ন্ত্রিত প্লেট কাটিং, ফর্মিং, ফিট-আপ, শ্যাঙ্ক এবং ফ্লাক অ্যালাইনমেন্ট এবং মাত্রিক পরিদর্শন প্রয়োজন যাতে অনুমোদিত জ্যামিতি বজায় থাকে।
- সরবরাহকৃত স্পেসিফিকেশনে মাইল্ড স্টিল এবং স্টেইনলেস স্টিল তালিকাভুক্ত করা হয়েছে; চূড়ান্ত গ্রেড, যান্ত্রিক বৈশিষ্ট্য, ওয়েল্ডেবিলিটি, টাফনেস, ক্ষয় ভাতা এবং ক্লাস গ্রহণযোগ্যতা নিশ্চিত করতে হবে। HHP অ্যাঙ্করগুলি সাধারণত অনুমোদিত উচ্চ-শক্তি বা উচ্চ-টেনসাইল উপাদান স্পেসিফিকেশনের উপর নির্ভর করে, জেনেরিক উপাদান বিবরণের পরিবর্তে।
- WPS / PQR, ওয়েল্ডার যোগ্যতা, প্রিহিট এবং হিট-ইনপুট নিয়ন্ত্রণ, এবং গুরুত্বপূর্ণ ওয়েল্ডের NDT অনুমোদিত উত্পাদন এবং ক্লাস পরিদর্শন পরিকল্পনা অনুসরণ করা উচিত।
- প্রুফ টেস্টিং, হোল্ডিং-পাওয়ার ভেরিফিকেশন, মেটেরিয়াল টেস্টিং এবং সার্ভেয়ার উপস্থিতি প্রকল্প এবং ক্লাস-নির্ভর। এগুলি কেনার আগে সংজ্ঞায়িত করা উচিত এবং স্ট্যান্ডার্ড ডেলিভারেবল হিসাবে ধরা হয় না।
- চেইন সংযোগটি একটি সম্পূর্ণ লোড পাথ হিসাবে পরীক্ষা করতে হবে, যার মধ্যে অ্যাঙ্কর সংযোগ, শ্যাকল পিন, এন্ড লিঙ্ক, সুইভেল বা ফোররানার, চেইন গ্রেড এবং কোনও মাত্রিক পরিবর্তন অন্তর্ভুক্ত।
- যেহেতু এই পণ্যটি অ্যাঙ্কর ফ্যাক্টরি অংশীদারদের মাধ্যমে সরবরাহ করা হয়, তাই উদ্ধৃতিতে উত্পাদন উৎস, অনুমোদিত অঙ্কন, শংসাপত্র ইস্যুকারী, পরীক্ষার স্কোপ এবং প্রদত্ত অ্যাঙ্করের জন্য প্রযোজ্য ডকুমেন্ট ট্রেসেবিলিটি সনাক্ত করা উচিত।
কাস্টম অ্যাট্রিবিউটস
- পণ্যের প্রকার: ওয়েল্ডেড ফ্লিপার ডেল্টা HHP অ্যাঙ্কর → অফশোর মুরিং এবং ড্রেজিং-সম্পর্কিত অ্যাপ্লিকেশনগুলির জন্য নির্মিত ওপেন-ফ্লাক অ্যাঙ্কর।
- সরবরাহ স্থিতি: পরিবেশক / প্রকল্প সরবরাহ → পণ্যটি যোগ্য অ্যাঙ্কর প্রস্তুতকারকদের কাছ থেকে সংগ্রহ করা হয় এবং এটি অভ্যন্তরীণভাবে তৈরি হিসাবে উপস্থাপন করা হয় না।
- নামমাত্র ওজন: 300–27,500 কেজি → প্রকৌশলকৃত ধারণ প্রয়োজনীয়তা, সমুদ্রতল অবস্থা, ইনস্টলেশন পদ্ধতি এবং অনুমোদিত অ্যাঙ্কর নকশা দ্বারা নির্বাচন করুন।
- নির্মাণ: ওয়েল্ডেড স্টিল ফ্যাব্রিকেশন → গুরুত্বপূর্ণ জ্যামিতি, ওয়েল্ডের গুণমান, NDT এবং মাত্রিক নিয়ন্ত্রণ অনুমোদিত অঙ্কন এবং পরিদর্শন পরিকল্পনা অনুসরণ করে।
- উপাদান: মাইল্ড স্টিল / প্রকল্প-অনুমোদিত উচ্চ-শক্তি স্টিল; স্টেইনলেস স্টিল নিশ্চিতকরণের সাপেক্ষে → অর্ডারের আগে সঠিক গ্রেড এবং ক্লাস গ্রহণযোগ্যতা প্রয়োজন।
- ধারণ ক্ষমতা: প্রকল্প-নির্দিষ্ট → মুরিং এবং ভূতাত্ত্বিক যাচাইকরণ ছাড়াই নামমাত্র ওজন সরাসরি একটি গ্যারান্টিযুক্ত ধারণ লোডে রূপান্তরিত করা উচিত নয়।
- চেইন সংযোগ: মাত্রা F এবং অনুমোদিত সংযোগকারী বিবরণ → চেইনের ব্যাস, গ্রেড, এন্ড লিঙ্ক, শ্যাকল এবং সুইভেল একটি সিস্টেম হিসাবে নিশ্চিত করতে হবে।
- পৃষ্ঠের চিকিত্সা: কালো বিটুমিনাস পেইন্ট, অ্যান্টি-করোশন পেইন্ট, বা কাস্টমাইজড কোটিং → চূড়ান্ত কোটিং এবং পরিদর্শন প্রকল্প এক্সপোজার এবং স্পেসিফিকেশন অনুসরণ করে।
- শংসাপত্রের প্রয়োজনীয়তা: প্রকল্প স্কোপ অনুযায়ী উপলব্ধ → অনুমোদিত নকশা, প্রুফ টেস্ট, ক্লাস সার্ভে এবং ডকুমেন্টেশন ক্রয় স্পেসিফিকেশনে উল্লেখ করতে হবে।
এটি কিভাবে কাজ করে
অ্যাঙ্করটি ফ্লাকগুলি সমুদ্রতলের দিকে মুখ করে স্থাপন করা হয় → একটি নিয়ন্ত্রিত সেটিং টান অ্যাঙ্করকে স্থিতিশীল করে এবং প্রবেশাধিকারের দিকে ঘোরায় → ওপেন ফ্লাক জ্যামিতি মাটিতে প্রবেশ করে → এমবেডেড ফ্লাক এলাকা সমুদ্রতল প্রতিরোধকে গতিশীল করে → মুরিং লোড শ্যাঙ্ক এবং সংযোগকারীর মাধ্যমে অ্যাঙ্কর চেইনে স্থানান্তরিত হয় → পুনরুদ্ধার অনুমোদিত অ্যাঙ্কর-হ্যান্ডলিং পদ্ধতি অনুসরণ করে
অ্যাপ্লিকেশন
অফশোর অস্থায়ী মুরিং সিস্টেম | ড্রেজার এবং মেরিন কনস্ট্রাকশন স্প্রেড | মুরিং বয় | ভাসমান পন্টুন এবং মেরিন স্ট্রাকচার | প্রকল্প নকশার সাপেক্ষে অফশোর ইউনিট | অ্যাঙ্কর-এবং-চেইন প্রতিস্থাপন প্যাকেজ
শংসাপত্র ও সরবরাহ স্কোপ
শ্রেণীবিভাগ পরিদর্শন এবং শংসাপত্র অনুমোদিত প্রকার বা প্রকল্প নকশা, প্রস্তুতকারকের অনুমোদন, উপাদান ট্রেসেবিলিটি, প্রুফ-টেস্ট প্রয়োজনীয়তা এবং সার্ভেয়ার উপস্থিতির উপর ভিত্তি করে ব্যবস্থা করা যেতে পারে। প্রাপ্যতা অর্ডার নিশ্চিতকরণ এবং ক্লাস অনুমোদনের উপর নির্ভর করে; তালিকাভুক্ত সমস্ত শংসাপত্র স্বয়ংক্রিয়ভাবে সরবরাহ করা হয় না।
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।
ঐচ্ছিক সমন্বিত সরবরাহ স্কোপে অ্যাঙ্কর চেইন, অ্যাঙ্কর ডি-শ্যাকল বা প্রকল্প সংযোগকারী, সুইভেল / ফোররানার, অ্যাঙ্কর র্যাক, পরীক্ষার শংসাপত্র, প্যাকিং প্ল্যান এবং পরিবহন ব্যবস্থা অন্তর্ভুক্ত থাকতে পারে, নিশ্চিত স্পেসিফিকেশনের সাপেক্ষে।

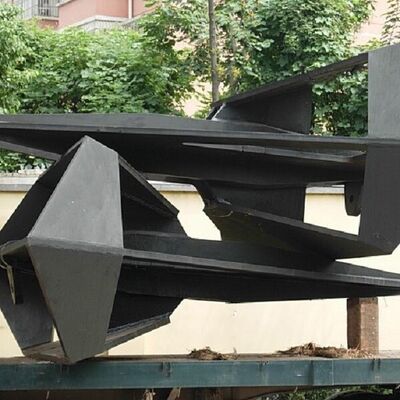

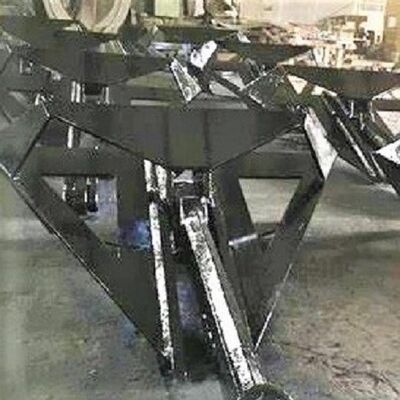

অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: সঠিক ফ্লিপার ডেল্টা অ্যাঙ্কর ওজন কিভাবে নির্বাচন করা উচিত?
উত্তর ১: মুরিং বিশ্লেষণ থেকে প্রয়োজনীয় হোল্ডিং লোড সমুদ্রতল ডেটা, লাইন কোণ, ইনস্টলেশন পদ্ধতি, অ্যাঙ্কর জ্যামিতি এবং প্রকল্প সুরক্ষা ফ্যাক্টরগুলির সাথে ব্যবহার করুন। নামমাত্র অ্যাঙ্কর ওজন কেবল একটি নির্বাচন ইনপুট এবং এটিকে গ্যারান্টিযুক্ত ধারণ ক্ষমতা হিসাবে বিবেচনা করা উচিত নয়।
প্রশ্ন ২: HHP বিবরণ কি একটি সার্বজনীন হোল্ডিং-পাওয়ার মান প্রদান করে?
উত্তর ২: না। HHP একটি অ্যাঙ্কর নকশা বা অনুমোদনের বিভাগ, একটি একক kN রেটিং নয় যা প্রতিটি সমুদ্রতল এবং ইনস্টলেশনের জন্য প্রযোজ্য। প্রদত্ত নকশা, অনুমোদিত পরীক্ষার ভিত্তি, মাটির অবস্থা, প্রবেশাধিকার এবং ক্লাস প্রয়োজনীয়তা প্রকল্পের জন্য নিশ্চিত করতে হবে।
প্রশ্ন ৩: অ্যাঙ্কর এবং অ্যাঙ্কর চেইন কি একটি মেলানো প্যাকেজ হিসাবে সরবরাহ করা যেতে পারে?
উত্তর ৩: হ্যাঁ, চেইনের ব্যাস এবং গ্রেড, মোট দৈর্ঘ্য, এন্ড লিঙ্ক, শ্যাকল, সুইভেল, প্রুফ-টেস্ট এবং শংসাপত্রের স্কোপ, ক্ষয় সুরক্ষা, প্যাকিং এবং ডেলিভারি প্রয়োজনীয়তা সরবরাহ করা হলে সরবরাহ সমন্বয় করা যেতে পারে। চূড়ান্ত উদ্ধৃতির আগে অ্যাঙ্কর সংযোগ অঙ্কন পরীক্ষা করতে হবে।
