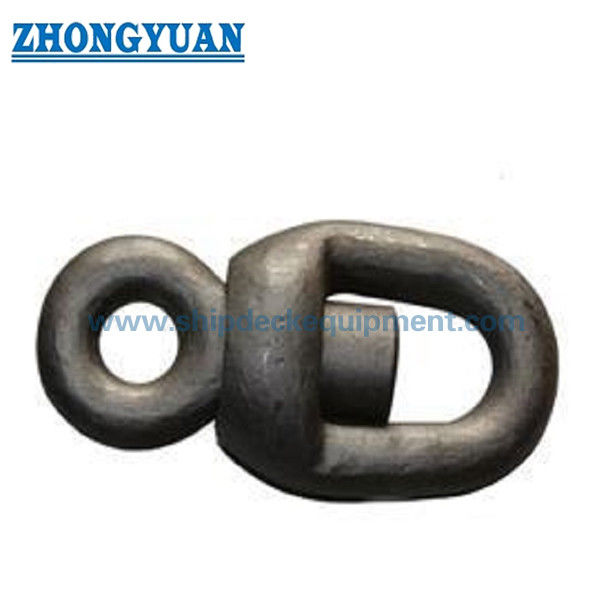

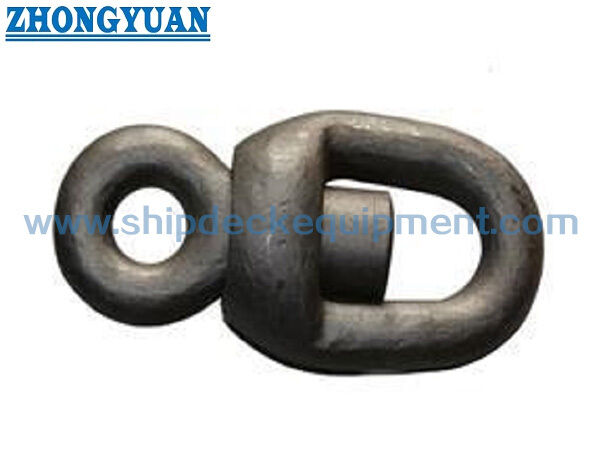

অ্যাঙ্কর চেইন ফোর রানার সুইভেল 14 ¢ 162 মিমি
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টাইপ: | অ্যাঙ্কর চেইন সুইভেল | উপাদান: | নকল ইস্পাত বা কাস্ট স্টিল |
|---|---|---|---|
| সারফেস ট্রিটমেন্ট: | গ্যালভানাইজড বা কাস্টমাইজড | গ্রেড: | U2, U3 |
| নামমাত্র ব্যাস: | 14 মিমি থেকে 162 মিমি | প্রমাণ লোড: | 82KN থেকে 11180KN |
| ব্রেকিং লোড: | 116KN থেকে 15980KN | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | 82KN নোঙ্গর চেইন সুইভেল,DNV-GL 82KN নোঙ্গর চেইন সুইভেল,ISO45001 নোঙ্গর এবং নোঙ্গর চেইন |
||
পণ্যের বর্ণনা
অ্যাঙ্কর চেইনফোর রানার সুইভেল | 14–162 মিমি
পণ্যের সংক্ষিপ্ত বিবরণ
অ্যাঙ্কর চেইন ফোর রানার সুইভেল হল একটি ঘূর্ণায়মান ফিটিং যা জাহাজের অ্যাঙ্কর-চেইন সংযোগ ব্যবস্থায় ব্যবহৃত হয় যাতে অ্যাঙ্কর এবং চেইন যখন তাদের দিক পরিবর্তন করে তখন অতিরিক্ত টর্শন তৈরি হওয়া কমাতে পারে। এটি সামঞ্জস্যপূর্ণ অ্যাঙ্কর-চেইন উপাদানগুলির মধ্যে সংযুক্ত থাকে এবং এর লোড-বহনকারী চোখগুলির মাধ্যমে অক্ষীয় চেইন টান বহন করে, একই সাথে চেইন অক্ষের চারপাশে আপেক্ষিক ঘূর্ণনের অনুমতি দেয়। এই আইটেমটি অ্যাঙ্করিং সিস্টেমের অংশ এবং এটিকে সাধারণ উত্তোলন হার্ডওয়্যার হিসাবে বর্ণনা বা নির্বাচন করা উচিত নয়।
সরবরাহকৃত স্পেসিফিকেশনটি ফোর্জড স্টিল বা কাস্ট স্টিল নির্মাণ, গ্যালভানাইজড বা কাস্টমাইজড সারফেস ট্রিটমেন্ট এবং 14 থেকে 162 মিমি পর্যন্ত একটি নামমাত্র ব্যাস পরিসীমা অন্তর্ভুক্ত করে। এই পৃষ্ঠার জন্য সরবরাহকৃত বিস্তারিত প্যারামিটার টেবিলে 14 থেকে 46 মিমি পর্যন্ত অন্তর্ভুক্ত রয়েছে। প্রযোজ্য U2 বা U3 গ্রেড শিডিউল, উপাদান গ্রেড, তাপ চিকিত্সা, 46 মিমি এর উপরের মাত্রা, পরীক্ষার সুযোগ, চিহ্নিতকরণ এবং শ্রেণীবিভাগ ডকুমেন্টেশন অবশ্যই উৎপাদনের আগে অনুমোদিত অঙ্কন এবং অর্ডার স্পেসিফিকেশনের সাথে নিশ্চিত করতে হবে।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: 360° অ্যাঙ্কর চেইন সুইভেল → অ্যাঙ্কর-এন্ড চেইন ব্যবস্থার জন্য ঘূর্ণায়মান ফিটিং।
- চেইন গ্রেড: U2 বা U3 → গ্রেড নিশ্চিত করতে হবে কারণ প্রুফ এবং ব্রেকিং লোড গ্রেড-নির্দিষ্ট।
- নামমাত্র ব্যাস: 14–162 মিমি → বর্তমানে সরবরাহকৃত বিস্তারিত মাত্রা এবং লোড 14–46 মিমি পর্যন্ত অন্তর্ভুক্ত।
- 14–46 মিমি এর জন্য সরবরাহকৃত লোড পরিসীমা: 82–837 kN প্রুফ লোড এবং 116–1170 kN ব্রেকিং লোড → কোনো মানই SWL নয়।
- নির্মাণ: ফোর্জড স্টিল বা কাস্ট স্টিল → সঠিক উপাদান গ্রেড, তাপ চিকিত্সা এবং উত্পাদন পথ নিশ্চিত করতে হবে।
- সারফেস ট্রিটমেন্ট: গ্যালভানাইজড বা কাস্টমাইজড → কোটিং পদ্ধতি এবং পুরুত্ব অনুমোদিত অর্ডার স্পেসিফিকেশন অনুসরণ করবে।
- সংযোগ মিলানো: সন্নিহিত লিঙ্ক, শ্যাকল, চোখের জ্যামিতি এবং আর্টিকুলেশন ক্লিয়ারেন্সের সাথে নির্বাচন করুন → শুধুমাত্র ব্যাস যথেষ্ট নয়।
- সার্টিফিকেশন এবং টেস্টিং: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → কোটেশনের আগে ক্লাস, সাক্ষী সুযোগ, ট্রেসেবিলিটি এবং পরীক্ষার ডকুমেন্টেশন নিশ্চিত করুন।
প্রধান প্রযুক্তিগত প্যারামিটার
|
ব্যাস d (মিমি) |
দৈর্ঘ্য L (মিমি) |
প্রস্থ B (মিমি) |
প্রুফ লোড (kN) |
ব্রেকিং লোড (kN) |
|---|---|---|---|---|
| 14 | 136 | 66 | 82 | 116 |
| 16 | 155 | 75 | 107 | 150 |
| 17.5 | 170 | 82 | 127 | 179 |
| 19 | 184 | 89 | 150 | 211 |
| 20.2 | 199 | 96 | 175 | 244 |
| 22 | 213 | 103 | 200 | 280 |
| 24 | 233 | 113 | 237 | 332 |
| 26 | 252 | 122 | 278 | 389 |
| 28 | 272 | 132 | 321 | 449 |
| 30 | 291 | 141 | 368 | 514 |
| 32 | 310 | 150 | 417 | 583 |
| 34 | 330 | 160 | 468 | 655 |
| 36 | 349 | 169 | 523 | 732 |
| 38 | 369 | 179 | 581 | 812 |
| 40 | 388 | 188 | 640 | 896 |
| 42 | 407 | 197 | 703 | 981 |
| 44 | 427 | 207 | 769 | 1080 |
| 46 | 446 | 216 | 837 | 1170 |
নির্বাচন ও অনুসন্ধান নির্দেশিকা
ধাপ 1: প্রয়োজনীয় পণ্যের কনফিগারেশন নিশ্চিত করুন: একক সুইভেল, সুইভেল শ্যাকল, সুইভেল ফোররানার, বা সম্পূর্ণ অ্যাঙ্কর-চেইন সংযোগ সমাবেশ।
ধাপ 2: জাহাজের অনুমোদিত অ্যাঙ্কর-চেইন শিডিউল থেকে নামমাত্র চেইন ব্যাস এবং চেইন গ্রেড U2 বা U3 নিশ্চিত করুন।
ধাপ 3: সন্নিহিত সাধারণ লিঙ্ক, বর্ধিত লিঙ্ক, শেষ লিঙ্ক, সংযোগকারী শ্যাকল, বা অ্যাঙ্কর শ্যাকল নিশ্চিত করুন, যার মধ্যে চোখের মাত্রা এবং আর্টিকুলেশন ক্লিয়ারেন্স অন্তর্ভুক্ত।
ধাপ 4: ফোর্জড বা কাস্ট নির্মাণ, সঠিক স্টিল গ্রেড, তাপ চিকিত্সা, মাত্রিক সহনশীলতা, মেশিনিং এবং নন-ডেস্ট্রাকটিভ পরীক্ষা প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ 5: গ্যালভানাইজিং বা অন্যান্য ফিনিস, পণ্যের চিহ্নিতকরণ, হিট-নম্বর ট্রেসেবিলিটি, উপাদান সার্টিফিকেট, লোড-টেস্ট রেকর্ড, ক্লাস সোসাইটি এবং সাক্ষী সুযোগ নিশ্চিত করুন।
ধাপ 6: পরিমাণ, জাহাজের প্রকার, নতুন নির্মাণ বা প্রতিস্থাপন অবস্থা, অনুমোদিত অঙ্কন বা স্পষ্ট ছবি, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় প্রদান করুন।
গঠন
উপরের সংযোগ চোখ | কেন্দ্রীয় ঘূর্ণায়মান সুইভেল বডি | নীচের সংযোগ চোখ | গোলাকার লোড-বহনকারী ট্রানজিশন | ফোর্জড বা কাস্ট স্টিল নির্মাণ | গ্যালভানাইজড বা নির্দিষ্ট ফিনিস
উপাদান, লোড টেস্টিং এবং গুণমানের সুবিধা
- সুইভেল অ্যাঙ্কর-এন্ড চেইন ব্যবস্থায় আপেক্ষিক ঘূর্ণন সরবরাহ করে, যা স্টাড-লিঙ্ক চেইন কেবলে অতিরিক্ত মোচড় স্থানান্তর কমাতে সাহায্য করে।
- নামমাত্র ব্যাস চেইন শিডিউলের সাথে মিলতে হবে, যখন সামগ্রিক দৈর্ঘ্য, প্রস্থ, চোখের খোলা, সন্নিহিত ফিটিং জ্যামিতি এবং উপলব্ধ আর্টিকুলেশন স্থানও পরীক্ষা করতে হবে।
- ফোর্জড ইউনিটের জন্য, স্টিল গ্রেড, ফোর্জিং রিডাকশন, তাপ চিকিত্সা, মেশিনিং, মাত্রিক নিয়ন্ত্রণ, যান্ত্রিক পরীক্ষা এবং NDT অনুমোদিত উত্পাদন পদ্ধতি অনুসরণ করবে।
- কাস্ট ইউনিটের জন্য, কাস্ট-স্টিল গ্রেড, তাপ চিকিত্সা, কাস্টিং সাউন্ডনেস, মেশিনিং, মাত্রিক নিয়ন্ত্রণ এবং NDT ফোর্জড রুটের থেকে আলাদাভাবে নির্দিষ্ট করা হবে।
- ঘূর্ণায়মান এবং মিলানো পৃষ্ঠগুলি অনুমোদিত অঙ্কনে বর্ণিত নড়াচড়া এবং ক্লিয়ারেন্স সরবরাহ করবে অতিরিক্ত খেলা বা হস্তক্ষেপ ছাড়াই।
- গ্রেড-নির্দিষ্ট প্রুফ এবং ব্রেকিং লোড নিশ্চিত করতে হবে। সম্পূর্ণ অ্যাঙ্কর-চেইন সংযোগটি লোড পাথের সবচেয়ে কম উপযুক্ত উপাদান দ্বারা সীমাবদ্ধ।
- গ্যালভানাইজিং বা কোটিংয়ের পরে, মাত্রা, চিহ্নিতকরণ, সংযোগ ফিট এবং ঘূর্ণায়মান অবস্থা পরীক্ষা করা উচিত যেখানে কোটিং বিল্ড-আপ সমাবেশে প্রভাব ফেলতে পারে।
- পরিদর্শন নথিতে উপাদান সার্টিফিকেট, মাত্রিক প্রতিবেদন, NDT প্রতিবেদন, প্রুফ-লোড রেকর্ড, ক্লাস সাক্ষী রেকর্ড, পণ্যের চিহ্নিতকরণ এবং সম্মত অর্ডার স্কোপ অনুযায়ী কোটিং রেকর্ড অন্তর্ভুক্ত থাকতে পারে।
কাস্টম অ্যাট্রিবিউটস
- পণ্যের বিভাগ: অ্যাঙ্কর-চেইন আনুষঙ্গিক → জাহাজের অ্যাঙ্করিং সিস্টেমে ব্যবহৃত হয়, সাধারণ উত্তোলন পরিষেবা নয়।
- কার্যকারিতা: ঘূর্ণায়মান চেইন সংযোগ → অ্যাঙ্কর-এন্ড চেইন ব্যবস্থায় অতিরিক্ত টর্শন তৈরি হওয়া কমাতে সাহায্য করে।
- ঘূর্ণন: 360° পদবি → চেইন অক্ষের চারপাশে আপেক্ষিক ঘূর্ণনের অনুমতি দেয়; প্রকৃত নড়াচড়া লোড, অ্যালাইনমেন্ট, পরিধান, ক্ষয় এবং সংযোগ জ্যামিতির উপর নির্ভর করে।
- নামমাত্র ব্যাস: 14–162 মিমি → অনুমোদিত স্টাড-লিঙ্ক অ্যাঙ্কর-চেইন শিডিউল এবং ম্যাচিং ফিটিংস দ্বারা নির্বাচন করুন।
- চেইন গ্রেড: U2 / U3 → সঠিক গ্রেড-নির্দিষ্ট উপাদান এবং লোড শিডিউল ব্যবহার করুন।
- উপাদান: ফোর্জড স্টিল বা কাস্ট স্টিল → সঠিক স্টিল গ্রেড এবং তাপ-চিকিত্সা অবস্থা নিশ্চিত করতে হবে।
- সারফেস ট্রিটমেন্ট: গ্যালভানাইজড বা কাস্টমাইজড → কোটিং সিস্টেম, পুরুত্ব এবং গ্রহণযোগ্যতার মানদণ্ড প্রকল্প-নির্দিষ্ট।
- লোড ভিত্তি: প্রুফ লোড এবং ব্রেকিং লোড → কোনো মানই SWL বা অনুমোদিত কাজের লোড নয়।
- স্ট্যান্ডার্ড রেফারেন্স: ISO 1704:2022 স্টাড-লিঙ্ক অ্যাঙ্কর-চেইন উপাদানগুলির জন্য প্রযোজ্য হতে পারে → প্রকৃত সম্মতি অনুমোদিত নকশা এবং ক্লাস প্রয়োজনীয়তা থেকে নিশ্চিত করতে হবে।
- সার্টিফিকেট প্রয়োজনীয়তা: প্রকল্পের স্কোপ অনুযায়ী উপলব্ধ → উৎপাদনের আগে সার্টিফিকেটের ধরণ এবং ক্লাস উইটনেসিং সম্মত হতে হবে।
এটি কিভাবে কাজ করে
অ্যাঙ্কর দিক পরিবর্তন করে → অ্যাঙ্কর-এন্ড চেইন উপাদানগুলিতে টর্শনাল ঘূর্ণন তৈরি হয় → সুইভেল তার সংযোগ চোখের মধ্যে আপেক্ষিক ঘূর্ণনের অনুমতি দেয় → চেইন কেবলে অতিরিক্ত মোচড় স্থানান্তর হ্রাস পায় → অক্ষীয় চেইন লোড নিশ্চিত সংযোগ ব্যবস্থার মাধ্যমে বহন করা হয়
অ্যাপ্লিকেশন
জাহাজের বো অ্যাঙ্করিং সিস্টেম | আউটবোর্ড অ্যাঙ্কর-চেইন শট | অ্যাঙ্কর-টু-চেইন সংযোগ ব্যবস্থা | বাণিজ্যিক জাহাজ | বাল্ক ক্যারিয়ার | ট্যাঙ্কার | কন্টেইনার জাহাজ | সাধারণ কার্গো জাহাজ | টাগবোট এবং ওয়ার্কবোট | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
প্রকল্পের প্রয়োজনীয়তা, অনুমোদিত উত্পাদন পথ, উপাদান ট্রেসেবিলিটি, পরীক্ষা পদ্ধতি এবং জরিপ স্কোপ অনুযায়ী সার্টিফিকেট এবং শ্রেণীবিভাগ পরিদর্শন ব্যবস্থা করা যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

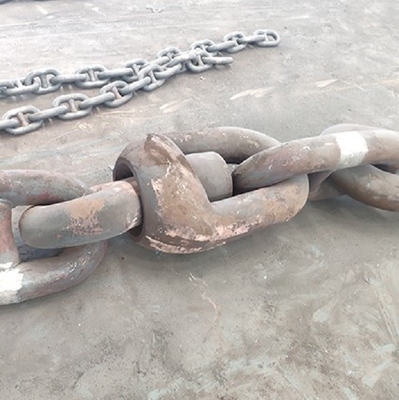

অঙ্কন এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: প্রুফ লোড এবং ব্রেকিং লোড কি SWL এর সমান?
উত্তর 1: না। প্রুফ লোড একটি নির্দিষ্ট যাচাইকরণ পরীক্ষার মান, যখন ব্রেকিং লোড একটি ন্যূনতম বা ধ্বংসাত্মক শক্তি মান। কোনোটিই SWL নয়। নির্বাচন অবশ্যই অনুমোদিত চেইন গ্রেড, ফিটিং শিডিউল এবং অ্যাঙ্করিং-সিস্টেম ডিজাইন ভিত্তি অনুসরণ করবে।
প্রশ্ন 2: 360° মানে কি সুইভেল সম্পূর্ণ চেইন টেনশনে অবাধে ঘোরে?
উত্তর 2: পদবিটি চেইন অক্ষের চারপাশে উদ্দিষ্ট ঘূর্ণায়মান কার্যকারিতা বর্ণনা করে। প্রকৃত নড়াচড়া অ্যালাইনমেন্ট, চেইন টেনশন, সংযোগ জ্যামিতি, পরিধান, ক্ষয় এবং রক্ষণাবেক্ষণের অবস্থার উপর নির্ভর করে। এটি প্রতিটি লোড করা অবস্থায় অবাধে ঘোরার জন্য প্রচার করা উচিত নয়।
প্রশ্ন 3: কোটেশনের জন্য কি তথ্য প্রয়োজন?
উত্তর 3: পণ্যের কনফিগারেশন, নামমাত্র ব্যাস, U2 বা U3 গ্রেড, সন্নিহিত লিঙ্ক এবং শ্যাকল, ফোর্জড বা কাস্ট উপাদান পথ, সারফেস ট্রিটমেন্ট, টেস্টিং এবং সার্টিফিকেট স্কোপ, পরিমাণ, অঙ্কন বা ছবি, সরবরাহের গন্তব্য এবং প্রয়োজনীয় সরবরাহের সময় নিশ্চিত করুন।
