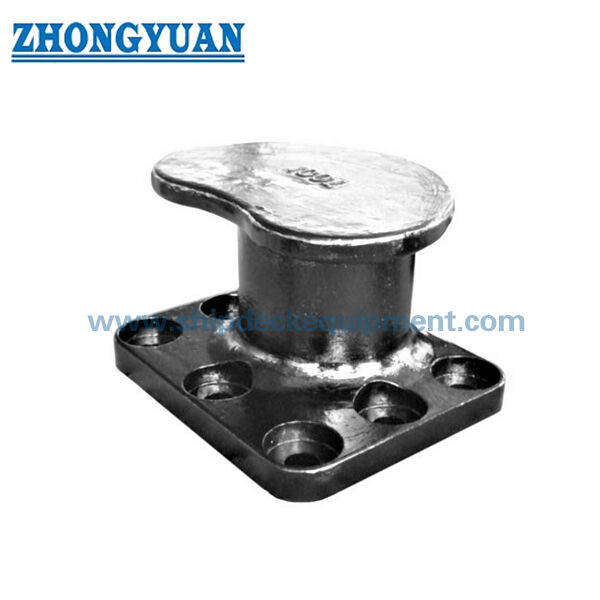

15 ¢ 200T কিডনি ডক বোলার্ড।

15–200T কিডনি ডক বোলার্ড | কোয়ে এবং জেটির জন্য বোল্টেড অ্যাঙ্কোরেজ মুরিং বোলার্ড

পণ্য ওভারভিউ

কিডনি ডক বোলার্ড হল একটি বোল্ট করা অ্যাঙ্কোরেজ মুরিং বোলার্ড যা নিরাপদ জাহাজ মুরিংয়ের জন্য ওয়ে ওয়াল, জেটি, শিপইয়ার্ড বার্থ, মেরামত ডক এবং পোর্ট মুরিং পয়েন্টগুলিতে ব্যবহৃত হয়। এর কিডনি-আকৃতির শরীর বার্থ মুরিং ব্যবস্থার জন্য একটি ব্যবহারিক দড়ি ধরে রাখার ফর্ম সরবরাহ করে, যখন বাঁকা যোগাযোগের জায়গাগুলি স্থানীয় চাপের ঘনত্ব এবং দড়ির যোগাযোগের ক্ষতি কমাতে মসৃণ রূপান্তর দিয়ে শেষ করা উচিত।

এই বোলার্ড ঢালাই C-Mn ইস্পাত, ঢালাই নমনীয় লোহা / SG লোহা, ঢালাই লোহা, ঢালাই স্টেইনলেস স্টীল, বা প্রকল্প-নির্দিষ্ট ঢালাই উপাদান সরবরাহ করা যেতে পারে। স্বাভাবিক উৎপাদনের জন্য, কাঠের প্যাটার্ন ঢালাই ঢালাই আকৃতি নিয়ন্ত্রণ করতে এবং ক্ষতিকারক ঢালাই সমস্যা যেমন পোরোসিটি এবং স্ল্যাগ অন্তর্ভুক্তি কমাতে ব্যবহৃত হয়। যেহেতু একটি ডক বোলার্ড একটি বার্থ নিরাপত্তা উপাদান, ঢালাই সাউন্ডনেস, অ্যাঙ্কর বোল্ট বিন্যাস, ফাউন্ডেশন সংযোগ, সারফেস ফিনিশিং, এবং পরিদর্শনের সুযোগ উৎপাদনের আগে নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• বোলার্ড SWL পরিসর: 15 থেকে 200 মেট্রিক টন → ছোট বার্থ পয়েন্ট থেকে বড় ওয়ে মুরিং পজিশনে নির্বাচন সমর্থন করে।
• পণ্যের ধরন: কিডনি-আকৃতির ডক বোলার্ড → ওয়ে, জেটি এবং শিপইয়ার্ড বার্থ অ্যাপ্লিকেশনের জন্য কমপ্যাক্ট মুরিং বোলার্ড ফর্ম।
• ইনস্টলেশন পদ্ধতি: ডক ফাউন্ডেশনে বোল্টেড অ্যাঙ্করেজ → হট-ডিপ গ্যালভানাইজড কার্বন ইস্পাত অ্যাঙ্কর বোল্টগুলি জারা-প্রতিরোধী যান্ত্রিক ফিক্সিং প্রদান করে; বোল্ট গ্রেড এবং এমবেডমেন্টের বিশদ প্রকল্পের নকশা দ্বারা নিশ্চিত করা উচিত।
• বোল্ট বিন্যাস: 4 থেকে 8টি অ্যাঙ্কর বোল্ট → বোলার্ড ক্ষমতা এবং ফাউন্ডেশন সংযোগের প্রয়োজনীয়তা অনুসারে নির্বাচিত।
• উপাদান বিকল্প: ঢালাই C-Mn ইস্পাত, ঢালাই নমনীয় লোহা / SG লোহা, ঢালাই লোহা, ঢালাই স্টেইনলেস স্টীল → চূড়ান্ত গ্রেড বার্থ নকশা, গ্রাহকের স্পেসিফিকেশন, এবং পরিদর্শন প্রয়োজনীয়তা অনুসরণ করা উচিত।
• কাস্টিং প্রক্রিয়া ফোকাস: কাঠের প্যাটার্ন ঢালাই এবং নিয়ন্ত্রিত ফাউন্ড্রি প্রক্রিয়া → ঢালাই আকৃতির সামঞ্জস্য উন্নত করতে এবং ক্ষতিকারক পোরোসিটি বা স্ল্যাগ অন্তর্ভুক্তি কমাতে সাহায্য করে।
• সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার, পালিশ ফিনিশ, গ্যালভানাইজড ফিনিস, বা কাস্টমাইজড লেপ → চূড়ান্ত সিস্টেম পোর্ট জারা পরিবেশ এবং প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।
• ঐচ্ছিক পরিদর্শন: UT, MT, FEA পর্যালোচনা, এবং শ্রেণী/থার্ড-পার্টি পরিদর্শন গ্রাহকের প্রয়োজনীয়তা এবং প্রকল্প অনুমোদনের সুযোগ অনুযায়ী সাজানো যেতে পারে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: বার্থ মুরিং বিশ্লেষণ বা পোর্ট ডিজাইন অঙ্কন অনুযায়ী 15, 20, 30, 50, 75, 100, 125, 150 বা 200 মেট্রিক টন থেকে প্রয়োজনীয় বোলার্ড SWL নিশ্চিত করুন।

ধাপ 2: ইনস্টলেশনের অবস্থান, কোয়ে/জেটি ফাউন্ডেশন কন্ডিশন, অ্যাঙ্কর বল্ট লেআউট, কংক্রিটের শক্তি, এমবেডমেন্টের প্রয়োজনীয়তা, গ্রাউট কন্ডিশন এবং উপলব্ধ ইনস্টলেশন স্পেস নিশ্চিত করুন।

ধাপ 3: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: ঢালাই C-Mn ইস্পাত, ঢালাই নমনীয় লোহা / SG লোহা, ঢালাই লোহা, ঢালাই স্টেইনলেস স্টীল, বা অন্যান্য প্রকল্প-নির্দিষ্ট কাস্টিং উপাদান৷

ধাপ 4: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, চূড়ান্ত পেইন্ট সিস্টেম, গ্যালভানাইজড ফিনিস, পালিশ ফিনিস, বা বিশেষ অ্যান্টি-জারোশন লেপ।

ধাপ 5: উদ্ধৃতির আগে পরিদর্শন এবং গণনার সুযোগ নিশ্চিত করুন: UT, MT, উপাদান সনাক্তযোগ্যতা, অ্যাঙ্কর বোল্ট সার্টিফিকেট, FEA গণনা, তৃতীয় পক্ষের পরিদর্শন, বা প্রয়োজনে শ্রেণি অনুমোদন।

ধাপ 6: পরিমাণ, ডেলিভারির গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, GA ড্রয়িং/ফাউন্ডেশন ড্রয়িং, মুরিং লোডের প্রয়োজনীয়তা, এবং রেফারেন্স ফটো যদি উপলব্ধ থাকে তাহলে প্রদান করুন।

গঠন

কিডনি আকৃতির ঢালাই শরীর | মসৃণ দড়ি-যোগাযোগ মুকুট | বাঁকা স্থানান্তর এলাকা | বোল্টেড বেস / বসার মুখ | হট-ডিপ গ্যালভানাইজড অ্যাঙ্কর বল্ট সেট | ফাউন্ডেশন ফিক্সিং ইন্টারফেস | শপ প্রাইমার বা নির্দিষ্ট পৃষ্ঠ চিকিত্সা

কাস্টিং, অ্যাঙ্করেজ এবং ইঞ্জিনিয়ারিং সুবিধা

• কাঠের প্যাটার্ন ঢালাই সাধারণত কিডনি বোলার্ড আকৃতি নিয়ন্ত্রণ করতে, পুনরাবৃত্তিযোগ্য জ্যামিতি বজায় রাখতে এবং বার্থ মুরিং পরিষেবার জন্য আরও ভাল কাস্টিং গুণমানকে সমর্থন করতে গৃহীত হয়।
• ঢালাইয়ের গুণমানকে একটি গুরুত্বপূর্ণ নিরাপত্তার কারণ হিসাবে বিবেচনা করা হয় কারণ ডক বোলার্ডের ত্রুটিগুলি বার্থ মুরিং সুরক্ষাকে প্রভাবিত করতে পারে। ফাউন্ড্রি নিয়ন্ত্রণ ক্ষতিকারক পোরোসিটি, স্ল্যাগ অন্তর্ভুক্তি, সংকোচন এবং পৃষ্ঠের ত্রুটিগুলি হ্রাস করার উপর ফোকাস করে যা পরিষেবার কার্যকারিতাকে প্রভাবিত করতে পারে।
• কাস্ট C-Mn ইস্পাত উপযুক্ত যেখানে প্রজেক্টের জন্য শক্তি, দৃঢ়তা এবং প্রভাব প্রতিরোধের প্রয়োজন হয়। ঢালাই নমনীয় লোহা / SG লোহা নির্বাচন করা যেতে পারে যখন পরিধান প্রতিরোধের এবং ঢালাই পৃষ্ঠের স্থায়িত্ব গুরুত্বপূর্ণ, প্রকল্প লোড এবং উপাদান অনুমোদন সাপেক্ষে।
• মসৃণ ব্যাসার্ধের স্থানান্তরগুলি বাঁকা জায়গায় বজায় রাখা হয় যাতে স্থানীয় চাপের ঘনত্ব কম হয় এবং মুরিংয়ের সময় আরও দড়ি-বান্ধব যোগাযোগের পৃষ্ঠ প্রদান করা হয়।
• বোলার্ড নোঙ্গর বোল্ট দ্বারা ওয়ে বা জেটিতে স্থির করা হয়। হট-ডিপ গ্যালভানাইজড কার্বন ইস্পাত বোল্টগুলি জারা প্রতিরোধ ক্ষমতা উন্নত করতে সাহায্য করে, যখন বোল্ট গ্রেড, টাইটনিং, এম্বেডমেন্ট এবং ফাউন্ডেশন রিইনফোর্সমেন্ট সিভিল/পোর্ট ডিজাইন অনুসরণ করা উচিত।
• UT এবং MT পরিদর্শন ডেলিভারির আগে কাস্টিং সাউন্ডনেস এবং পৃষ্ঠ / কাছাকাছি-পৃষ্ঠের ইঙ্গিত পরীক্ষা করার জন্য গ্রাহকের প্রয়োজনীয়তা অনুযায়ী ব্যবস্থা করা যেতে পারে।
• প্রকল্প-সংজ্ঞায়িত লোড ক্ষেত্রে বাঁকা বডি, বেস এবং অ্যাঙ্করেজ জোনের চারপাশে চাপ বিতরণ পর্যালোচনা করার অনুরোধের ভিত্তিতে সসীম উপাদান বিশ্লেষণ সরবরাহ করা যেতে পারে।
• ব্লাস্টিং, শপ প্রাইমার, ফাইনাল পেইন্ট, গ্যালভানাইজিং বা গ্রাহক-নির্দিষ্ট প্রতিরক্ষামূলক ব্যবস্থা সহ পৃষ্ঠের প্রস্তুতি এবং আবরণ বন্দর পরিবেশের সাথে মিলিত হতে পারে।

কাস্টম বৈশিষ্ট্য

• পণ্যের ধরন: কিডনি ডক বোলার্ড → কোয়ে, জেটি এবং বার্থ মুরিং পয়েন্টের জন্য বোল্টেড মুরিং বোলার্ড।
• SWL রেঞ্জ: 15-200 মেট্রিক টন → বার্থ মুরিং ডিজাইন এবং অনুমোদিত লোডের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন।
• উপাদান: কাস্ট C-Mn ইস্পাত / ঢালাই নমনীয় লোহা / SG লোহা / ঢালাই লোহা / ঢালাই স্টেইনলেস স্টীল → চূড়ান্ত উপাদান গ্রেড উত্পাদন আগে নিশ্চিত করা উচিত.
• ঢালাই পদ্ধতি: সাধারণ উত্পাদন পদ্ধতি হিসাবে কাঠের প্যাটার্ন ঢালাই → নিয়ন্ত্রিত জ্যামিতি এবং উন্নত কাস্টিং সামঞ্জস্য সমর্থন করে।
• পরিদর্শন: অনুরোধের ভিত্তিতে UT এবং MT উপলব্ধ → পরিদর্শন পদ্ধতি এবং গ্রহণযোগ্যতার মানদণ্ড অর্ডারে নিশ্চিত করা উচিত।
• অ্যাঙ্কর বোল্ট: হট-ডিপ গ্যালভানাইজড কার্বন স্টিল অ্যাঙ্কর বোল্ট → বোল্টের আকার, পরিমাণ, দৈর্ঘ্য, গ্রেড এবং এম্বেডমেন্ট সরবরাহ করা টেবিল এবং প্রকল্প ভিত্তি নকশা অনুসরণ করা উচিত।
• সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার বা কাস্টমাইজড ফিনিশ → চূড়ান্ত আবরণ সিস্টেম পোর্ট জারা পরিবেশ এবং গ্রাহকের প্রয়োজনীয়তার উপর নির্ভর করে।
• FEA গণনা: প্রজেক্টের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → নিশ্চিত লোড কেসের উপর ভিত্তি করে চাপ ঘনত্ব এবং অ্যাঙ্কোরেজ লোড স্থানান্তর পর্যালোচনা করতে ব্যবহৃত হয়।
• শংসাপত্রের প্রয়োজনীয়তা: অনুরোধের ভিত্তিতে উপলব্ধ → নির্মাতা শংসাপত্র, উপাদান শংসাপত্র, পরিদর্শন প্রতিবেদন, বা শ্রেণী / তৃতীয় পক্ষের শংসাপত্র উদ্ধৃতির আগে নিশ্চিত করা উচিত।

কিভাবে এটা কাজ করে

কিডনি বোলার্ডের চারপাশে মুরিং লাইন স্থাপন করা হয় → মসৃণ বাঁকা যোগাযোগ এলাকায় দড়ির লোড প্রয়োগ করা হয়

অ্যাপ্লিকেশন

কোয়ের বার্থ | জেটি মুরিং পয়েন্ট | পোর্ট টার্মিনাল | শিপইয়ার্ড outfitting piers | ডক মেরামত | ওয়ার্কবোট বার্থ | কার্গো এবং ট্যাঙ্কার বার্থ | নতুন ডক নির্মাণ এবং bollard প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

শংসাপত্র এবং পরিদর্শন নথিগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশন: তৃতীয় পক্ষের পরিদর্শন শংসাপত্র, পুল লোড পরীক্ষার শংসাপত্র

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: কিভাবে সঠিক কিডনি ডক বোলার্ড ক্ষমতা নির্বাচন করা উচিত?

A1: বার্থ মুরিং বিশ্লেষণ, জাহাজের আকার পরিসীমা, মুরিং লাইন বিন্যাস, লোডের দিকনির্দেশ, নিরাপত্তা ফ্যাক্টর এবং ওয়ে/জেটি ফাউন্ডেশন ডিজাইন অনুযায়ী বোলার্ড SWL নির্বাচন করুন। সরবরাহ করা টেবিলটি উদ্ধৃতি এবং প্রাথমিক নির্বাচনের জন্য ক্ষমতা, প্রধান মাত্রা এবং অ্যাঙ্কর বোল্ট রেফারেন্স ডেটা সরবরাহ করে।

প্রশ্ন 2: এই ডক বোলার্ড, ঢালাই ইস্পাত বা নমনীয় লোহার জন্য কোন উপাদানটি ভাল?

A2: ঢালাই ইস্পাত সাধারণত নির্বাচিত হয় যেখানে দৃঢ়তা এবং কাঠামোগত শক্তি গুরুত্বপূর্ণ। ঢালাই নমনীয় আয়রন / এসজি আয়রন বিবেচনা করা যেতে পারে যখন পরিধান প্রতিরোধ এবং ঢালাই পৃষ্ঠের স্থায়িত্ব প্রধান উদ্বেগ। চূড়ান্ত উপাদান বার্থ নকশা লোড, গ্রাহক স্পেসিফিকেশন, এবং পরিদর্শন প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা উচিত.

প্রশ্ন 3: UT, MT, FEA, এবং সার্টিফিকেট প্রদান করা যেতে পারে?

A3: হ্যাঁ, UT, MT, FEA গণনা, উপাদান শংসাপত্র, নির্মাতা শংসাপত্র, অ্যাঙ্কর বল্ট সার্টিফিকেট, এবং শ্রেণী / তৃতীয় পক্ষের পরিদর্শন প্রকল্পের প্রয়োজন অনুযায়ী ব্যবস্থা করা যেতে পারে। উদ্ধৃতি দেওয়ার আগে পরিদর্শন পদ্ধতি, গ্রহণযোগ্যতার মানদণ্ড এবং শংসাপত্রের সুযোগ নিশ্চিত করা উচিত।
