ঢালাই ইস্পাত বড় ডাবল বিট বলার্ড∙∙ ASTM A27-70-36 অভ্যন্তরীণ বার্জ মোরিং জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate. |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| মডেলের ধরন: | বড় এবং ভারী ডাবল বিট বোলার্ড; | টাইপ: | 12", 14" শিং সহ বা ছাড়া; 10" এছাড়াও উপলব্ধ; |
|---|---|---|---|
| উপাদান গ্রেড: | ASTM A27-70-36 C-Mn কাস্টিং স্টিল বা সমতুল্য; | মান নিয়ন্ত্রণ: | উপাদান যান্ত্রিক পরীক্ষা, তাপ চিকিত্সা, এক্স-রে, ম্যাগম্যাটিক পরীক্ষা বা রঞ্জক অনুপ্রবেশ পরীক্ষা প্র |
| সারফেস ট্রিটমেন্ট: | স্যান্ডব্লাস্টিং, দোকান প্রাইমার আঁকা হতে পারে; | সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট। |
| কাস্টিং কারিগর:: | হারিয়ে যাওয়া ফেনা, বালির ছাঁচ; | ||
| বিশেষভাবে তুলে ধরা: | astm a27 শিপ মুরিং বোলার্ড,কাস্টিং স্টিল শিপ মুরিং বোলার্ড,astm a36 শিপ বোলার্ড |
||
পণ্যের বর্ণনা

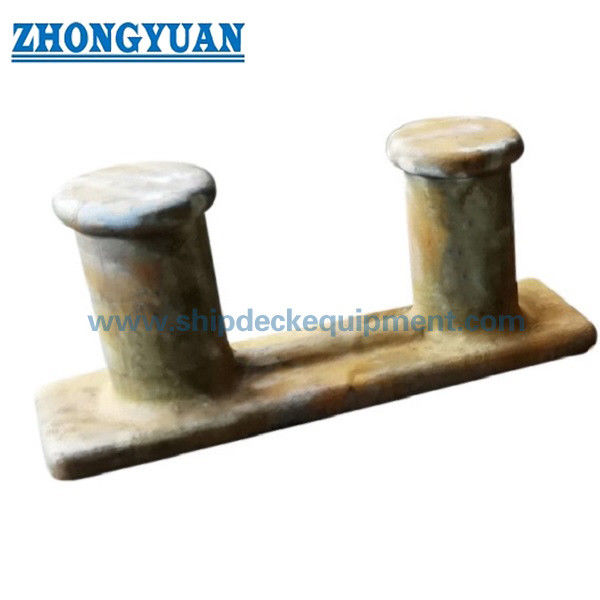

ঢালাই ইস্পাত বড় ডাবল বিট বলার্ড∙∙ ASTM A27-70-36 অভ্যন্তরীণ বার্জ মোরিং জন্য
পণ্যের সংক্ষিপ্ত বিবরণ
ঢালাই ইস্পাত বড় ডাবল বিট বলার্ড একটি ডেক মোরিং ফিটিং যা অভ্যন্তরীণ বার্গ, নদী জাহাজ, ওয়ার্কবোট, ট্যাগ এবং জাহাজের মোরিং স্টেশনগুলিতে একটি নির্দিষ্ট দড়ি ধরে রাখার পয়েন্ট হিসাবে ব্যবহৃত হয়।এটা 12 ইঞ্চি এবং 14 ইঞ্চি মাপ সঙ্গে বা শিং ছাড়া সরবরাহ করা হয়, 10 ইঞ্চি প্রাপ্যতা অঙ্কন এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা হবে। bollard শরীর ASTM A27 গ্রেড 70-36 C-Mn ঢালাই ইস্পাত বা সমতুল্য, তাপ চিকিত্সা সঙ্গে তৈরি করা হয়,যান্ত্রিক বৈশিষ্ট্য পরীক্ষা, এবং ক্রয়ের স্পেসিফিকেশন অনুযায়ী সারফেস সমাপ্তি সাজানো।
মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, চিলি, কলম্বিয়া এবং আর্জেন্টিনা সহ আমেরিকা মহাদেশের অভ্যন্তরীণ বার্জ এবং নদী ফ্লিট প্রকল্পগুলির জন্য এই বলার্ড বিশেষত উপযুক্ত,যেখানে ক্রেতাদের প্রায়ই নির্ভরযোগ্য কাস্ট স্টিলের গুণমান প্রয়োজন, প্রতিযোগিতামূলক প্যাচ সরবরাহ, পরিদর্শন ট্র্যাকযোগ্যতা, এবং বাস্তব ডেক ইনস্টলেশন সমর্থন। শক্তিশালী বেস নকশা, মসৃণ দড়ি যোগাযোগ ব্যাসার্ধ, ঐচ্ছিক অ ধ্বংসাত্মক পরীক্ষা, FEA পর্যালোচনা,এবং লোড টেস্ট ব্যবস্থা জাহাজ অঙ্কন সঙ্গে একসঙ্গে নিশ্চিত করা উচিত, মোরিং লোড বেস, ডেক রিইনফোর্সমেন্ট, এবং সার্টিফিকেট সুযোগ।
দ্রুত বিবরণী
- পণ্যের ধরনঃ বড় ডাবল বিট ঢালাই ইস্পাত bollard → ফিক্সড ডেক mooring point for barge and ship mooring arrangements.
- নামমাত্র আকারঃ 12 ইঞ্চি এবং 14 ইঞ্চি → বড় অভ্যন্তরীণ বার্জ এবং জাহাজের মোরিং অ্যাপ্লিকেশনের জন্য প্রধান সরবরাহিত আকার।
- ঐচ্ছিক কনফিগারেশনঃ শিং সহ বা ছাড়াই → শিংয়ের বিন্যাসটি জাহাজের টানা এবং দড়ি হ্যান্ডলিং অনুশীলন অনুসরণ করা উচিত।
- উপাদান গ্রেডঃ ASTM A27 গ্রেড 70-36 C-Mn ঢালাই ইস্পাত বা সমতুল্য → উপাদান সমতুল্যতা এবং পরীক্ষার মান অর্ডার মুক্তির আগে নিশ্চিত করা উচিত।
- শক্তিশালীকৃত বেসঃ অতিরিক্ত কেন্দ্রের শক্তকারী → প্রকল্পের লোড বেস এবং ডেক কাঠামোর সাথে চেক করার সময় স্থানীয় শক্তি এবং লোড স্থানান্তর উন্নত করে।
- মসৃণ দড়ি-যোগাযোগ পৃষ্ঠঃ গোলাকার বিট ব্যাসার্ধ এবং মসৃণ বিভাগের রূপান্তর → দড়ি কাটা ঝুঁকি এবং স্থানীয় চাপ ঘনত্ব হ্রাস করতে সহায়তা করে।
- আনুমানিক ওজনঃ ১০৪৫ পাউন্ড / ৪৭৪ কেজি ১২ ইঞ্চি এবং ১৫৯৬ পাউন্ড / ৭২৪ কেজি ১৪ ইঞ্চি → হ্যান্ডলিং, ইনস্টলেশন পরিকল্পনা, প্যাকিং এবং মালবাহী অনুমানের জন্য উপযোগী।
- পরিদর্শন বিকল্পঃ যান্ত্রিক পরীক্ষা, তাপ চিকিত্সা রেকর্ড, ডিপিটি, এমটি / এমপিআই, স্থানীয় আরটি, এফইএ পর্যালোচনা এবং লোড পরীক্ষা → প্রকল্পের প্রয়োজনীয়তা এবং অনুমোদনের সুযোগ অনুযায়ী সাজানো।
প্রধান প্রযুক্তিগত পরামিতি
| বর্ণনা | ইঞ্চিতে মাত্রা(মিমি) | পাউন্ড | |||||||||||
| এ | বি | সি | ডি(Ø) | ই | এফ(Ø) | জি | এইচ | আমি | J | কে | (কেজিএস) | ||
| ডাবল বিট ১২ | ৬০ | ১৮ ¢ | 25.5 | ১৫ ¢ | 13.5 | ১২ ¢ | 5.4 | ৩ | ১ ¢ | 1.২৫ | ৩ | 1045 | |
| ১৫২৪ | ৪৫৭ | ৬৪৭ | ৩৮১ | ৩৪৩ | (৩০৫) | ১৩৭ | ৮৩ | (২৫) | (৩২) | ৭৬) | ৪৭৪ | ||
| ডাবল বিট ১৪ | ৬৬ | ২১ | 26.২৫ | 17.5 | ১৩ | ১৪ | 5.7 | 3.5 | ১ ¢ | 1.5 | 3.5 | 1596 | |
| (১৬৭৬) | ৫৩৩ | ৬৬৭ | ৪৪৫ | ৩৪৩ | ৩৫৬ | ১৪৫ | ৮৯ | (২৫) | (৩৮) | ৮৯ | ৭২৪ | ||
নির্বাচন ও অনুসন্ধান গাইড
পদক্ষেপ 1: প্রয়োজনীয় নামমাত্র আকার নিশ্চিত করুনঃ 12 ইঞ্চি বা 14 ইঞ্চি, শিং বা ছাড়া। 10 ইঞ্চি সরবরাহের জন্য, উদ্ধৃতি দেওয়ার আগে অঙ্কন, মাত্রা এবং পরিমাণ নিশ্চিত করুন।
ধাপ ২ঃ অ্যাপ্লিকেশন জাহাজের ধরন এবং ইনস্টলেশনের অবস্থান নিশ্চিত করুন, যেমন অভ্যন্তরীণ বার্জ ডেক, নদী জাহাজের মোরিং স্টেশন, ট্যাগ ডেক, বা প্রতিস্থাপন bollard অবস্থান।
ধাপ ৩ঃ মোরিং লোড বেস, প্রয়োজনীয় SWL/ডিজাইন লোড, যদি পাওয়া যায়, দড়ি বিন্যাস, দড়ি মোড়ানো কোণ, ডেক রিইনফোর্সমেন্ট এবং ওয়েল্ডিং/মোটিং ইন্টারফেস নিশ্চিত করুন।
ধাপ ৪ঃ উপাদান এবং পৃষ্ঠের চিকিত্সা নিশ্চিত করুনঃ এএসটিএম এ২৭ গ্রেড ৭০-৩৬ বা সমতুল্য, তাপ চিকিত্সা, স্যান্ডব্লাস্টিং, দোকান প্রাইমার, চূড়ান্ত লেপ বা বিশেষ জারা সুরক্ষা।
ধাপ ৫ঃ উদ্ধৃতি দেওয়ার আগে পরিদর্শন এবং শংসাপত্রের সুযোগ নিশ্চিত করুনঃ উপাদান পরীক্ষার প্রতিবেদন, তাপ চিকিত্সার রেকর্ড, ডিপিটি, এমটি / এমপিআই, স্থানীয় আরটি, এফইএ গণনা, লোড পরীক্ষা, তৃতীয় পক্ষের পরিদর্শন,এবিএস / ক্লাস অনুমোদন, প্রকার অনুমোদন, অথবা ডিজাইন অনুমোদন যদি প্রয়োজন হয়।
ধাপ ৬ঃ পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, জাহাজের অঙ্কন, বিদ্যমান বলার্ডের ছবি এবং যেকোনো জাহাজঘর বা মালিকের স্পেসিফিকেশন প্রদান করুন।
কাঠামো
Cast steel double-bitt body | Twin rope-contact bitts | Optional horn configuration | Reinforced base with center stiffeners | Deck welding / mounting interface | Heat-treated ASTM A27-70-36 casting | Blasted and shop-primed finish
কাস্টিং, ইন্সপেকশন ও মোরিং ইঞ্জিনিয়ারিং এর সুবিধা
- এএসটিএম এ২৭ গ্রেড ৭০-৩৬ বা সমতুল্য ঢালাই ইস্পাত জাহাজ এবং জাহাজের মোরিং ফিটিংগুলির জন্য উপযুক্ত যেখানে ঢালাই শক্তি, দৃঢ়তা এবং ট্র্যাকযোগ্য যান্ত্রিক বৈশিষ্ট্যগুলির প্রয়োজন হয়।
- হারানো ফোম কাস্টিং বা বালি ছাঁচ কাস্টিং আকার, ব্যাচের পরিমাণ, মাত্রার প্রয়োজনীয়তা এবং উত্পাদন ব্যবস্থা অনুযায়ী নির্বাচন করা যেতে পারে।
- বেসের মাঝখানে অতিরিক্ত শক্তকারীগুলি স্থানীয় কাঠামোগত ধারাবাহিকতা উন্নত করতে সহায়তা করে এবং বিট থেকে ডেক সংযোগ অঞ্চলে লোড স্থানান্তর করে।
- মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ, গোলাকার ব্যাসার্ধ এবং বাঁকা বিভাগের রূপান্তরগুলি তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস করে এবং মোরিং অপারেশনগুলির সময় অপ্রয়োজনীয় দড়ি ক্ষতি এড়াতে সহায়তা করে।
- ডেলিভারি আগে তাপ চিকিত্সা স্থিতিশীল যান্ত্রিক বৈশিষ্ট্য এবং বারবার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার বার।
- ডাই পেনট্রেন্ট টেস্টিং, চৌম্বকীয় কণা পরীক্ষা, এবং স্থানীয় রেডিওগ্রাফিক টেস্টিং সমালোচনামূলক এলাকায় যেখানে চাপ ঘনত্ব বা ঢালাই ইঙ্গিত নিয়ন্ত্রণ প্রয়োজন জন্য ব্যবস্থা করা যেতে পারে।
- এফইএ ভিত্তিক শক্তি গণনা এবং লোড / টান পরীক্ষা প্রকল্পের প্রয়োজনীয়তা, অঙ্কন অনুমোদনের সুযোগ এবং পরিদর্শন পরিকল্পনা অনুযায়ী ব্যবস্থা করা যেতে পারে।
- ব্যয়-কার্যকর ছাঁচনির্মাণ ইস্পাত উৎপাদন অভ্যন্তরীণ বার্জ ফ্লিট এবং প্রতিস্থাপন প্রকল্পগুলির জন্য উপযুক্ত যা অপ্রয়োজনীয় অতিরিক্ত স্পেসিফিকেশন ছাড়াই নির্ভরযোগ্য ছাঁচনির্মাণের গুণমানের প্রয়োজন।
কাস্টম অ্যাট্রিবিউট
- পণ্যের ধরনঃ কাস্ট স্টীল ডাবল বিট বলার্ড → জাহাজ, বারজ এবং সামুদ্রিক ডেক মোরিং ব্যবস্থাগুলির জন্য স্থির মোরিং ফিটিং।
- উপাদানঃ এএসটিএম এ২৭ গ্রেড ৭০-৩৬ বা সমমান → চূড়ান্ত উপাদান সমমান, রাসায়নিক গঠন এবং যান্ত্রিক বৈশিষ্ট্য অর্ডার স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিত।
- নামমাত্র আকারঃ 12 ইঞ্চি / 14 ইঞ্চি → জাহাজের অঙ্কন, দড়ি বিন্যাস, প্রয়োজনীয় লোড বেস এবং উপলভ্য ডেক স্পেস অনুযায়ী নির্বাচন করুন।
- হর্ন অপশনঃ হর্ন সহ বা হর্ন ছাড়াই → দড়ি হ্যান্ডলিং পদ্ধতি এবং বিদ্যমান bollard বিন্যাস অনুযায়ী নিশ্চিত করুন।
- কাস্টিং ওয়ার্কশপঃ হারিয়ে যাওয়া ফোম বা বালির ছাঁচ → উত্পাদন পদ্ধতিটি ব্যাচের পরিমাণ, আকার, নিদর্শন প্রাপ্যতা এবং পরিদর্শন প্রয়োজনীয়তার উপর নির্ভর করে।
- বেস রিইনফোর্সমেন্টঃ সেন্টার রাইফেনার্স যোগ করা হয়েছে → ডেক রিইনফোর্সমেন্ট এবং অনুমোদিত ডিজাইনের ভিত্তির সাথে মেলে যখন লোড ট্রান্সফার এবং স্থানীয় অনমনীয়তা উন্নত সমর্থন করে।
- পরিদর্শন পরিধিঃ যান্ত্রিক পরীক্ষা / তাপ চিকিত্সা / ডিপিটি / এমটি / আরটি / লোড পরীক্ষা → পরিদর্শন আইটেম উত্পাদন এবং উদ্ধৃতি আগে নির্দিষ্ট করা উচিত।
- শংসাপত্রের প্রয়োজনীয়তাঃ তৃতীয় পক্ষের বা শ্রেণীবিভাগের অনুমোদন অনুরোধের ভিত্তিতে পাওয়া যায় → শংসাপত্রের ধরণ আদেশের আকার এবং শ্রেণীর অনুমোদনের পদ্ধতির সাপেক্ষে।
- সারফেস ট্রিটমেন্টঃ স্যান্ডব্লাস্টিং এবং স্টোর প্রাইমার → চূড়ান্ত লেপ সিস্টেমটি পাত্রে পেইন্টিং স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করা উচিত।
কিভাবে কাজ করে
Mooring rope approaches the bollard → Rope is turned around the double bitts and optional horn area → Smooth cast radius supports rope contact → Mooring force is transferred through the cast body and reinforced base → Deck reinforcement and weld / mounting interface distribute the load into the vessel structure
অ্যাপ্লিকেশন
অভ্যন্তরীণ বার্গারসমূহ। নদী বার্গারসমূহ। ওয়ার্কবোটসমূহ। ট্যাগবোটসমূহ। টানবোটসমূহ। মালবাহী জাহাজের ডেক মোরিং স্টেশনসমূহ। জাহাজঘরের প্রতিস্থাপন প্রকল্পসমূহ। মার্কিন অভ্যন্তরীণ বার্গার ফ্লিটসমূহ। ব্রাজিল, চিলি, কলম্বিয়া,এবং আর্জেন্টিনা নদী জাহাজ প্রকল্প
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেট এবং অনুমোদনের নথিগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণীবিভাগের অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।তৃতীয় পক্ষের পরিদর্শন শংসাপত্রঅনুমোদিত প্রকল্পের আওতাভুক্ত হলে, শ্রেণীবিভাগ সংস্থার প্রকার অনুমোদন শংসাপত্র এবং শ্রেণী নকশা অনুমোদন প্রদান করা যেতে পারে।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

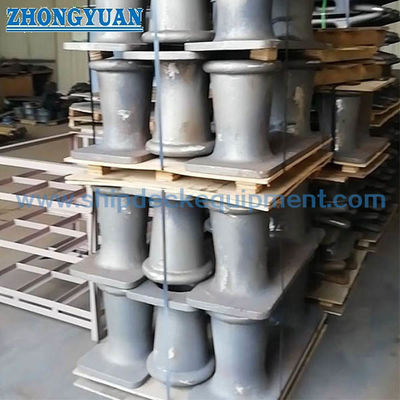

অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১: সঠিক ১২ ইঞ্চি বা ১৪ ইঞ্চি বলার্ডের আকার কিভাবে বেছে নেবেন?
A1: জাহাজের অঙ্কন, প্রয়োজনীয় মোরিং লোড বেস, দড়ি বিন্যাস, ডেক স্পেস, দড়ি মোড়ানো কোণ, শিংয়ের প্রয়োজনীয়তা এবং ডেকের শক্তিশালীকরণ অনুযায়ী আকার নির্বাচন করুন।14 ইঞ্চি bollard বৃহত্তর প্রধান মাত্রা এবং উচ্চতর আনুমানিক ওজন আছে, কিন্তু চূড়ান্ত SWL বা ডিজাইন লোড এখনও প্রকল্পের নিশ্চয়তা প্রয়োজন।
প্রশ্ন 2: সরবরাহিত মাত্রা টেবিল SWL সংজ্ঞায়িত করে?
A2: না। সরবরাহিত টেবিল শুধুমাত্র মাত্রা এবং আনুমানিক ওজন প্রদান করে। SWL, নকশা লোড, প্রমাণ লোড, এবং গ্রহণযোগ্যতা মান প্রকল্পের স্পেসিফিকেশন, FEA গণনা দ্বারা নিশ্চিত করা উচিত,শ্রেণী / তৃতীয় পক্ষের অনুমোদন, এবং প্রয়োজন হলে লোড টেস্ট প্ল্যান।
প্রশ্ন 3: কোন পরিদর্শন এবং শংসাপত্রের নথি সরবরাহ করা যেতে পারে?
A3: উপাদান বৈশিষ্ট্য পরীক্ষা প্রতিবেদন, তাপ চিকিত্সা রেকর্ড, প্রস্তুতকারকের শংসাপত্র, ডিপিটি, এমটি / এমপিআই, স্থানীয় আরটি, এফইএ গণনার প্রতিবেদন, লোড পরীক্ষার প্রতিবেদন, তৃতীয় পক্ষের পরিদর্শন শংসাপত্র,এবিএস / ক্লাস অনুমোদন, প্রকার অনুমোদন, বা নকশা অনুমোদন অর্ডার সুযোগ এবং প্রকল্পের প্রয়োজন অনুযায়ী ব্যবস্থা করা যেতে পারে।
