CB/T 435 টাইপ A শিপসাইড অনুভূমিক রোলার ফেয়ারলিড হল একটি সাইড-মাউন্ট করা মুরিং রোপ গাইডিং ইউনিট যা অনুভূমিক রোলার অবস্থানে ব্যবহৃত হয়, সাধারণত জাহাজের পাশে ইনস্টল করা হয় এবং শিপসাইড ডাবল রোলার ফেয়ারলিড বা রোলার চকের সাথে একসাথে ব্যবহার করা হয়। এর কাজ হল মুরিং দড়িকে গাইড করা এবং দড়ির সীসা কোণটিকে উল্লম্ব দিকে পরিবর্তন করতে সাহায্য করা, যখন জাহাজের দিক এবং ডেক মুরিং ব্যবস্থার মধ্যে দড়ির দিক পরিবর্তন হয় তখন স্থানীয় ঘর্ষণ হ্রাস করে।

এই টাইপ A কনফিগারেশনে একটি রোলার, রোলার শ্যাফ্ট, বিয়ারিং বুশ, স্পেসার, বিয়ারিং সিট, স্টপ প্লেট এবং লুব্রিকেশন-গ্রুভ বিয়ারিং ডিজাইন ব্যবহার করা হয়। 120 মিমি উচ্চ ভারবহন সীট রোলার ফেয়ারলিড কাঠামোতে ঢালাই করা হয়, যখন স্টপ প্লেট রোলার শ্যাফ্টকে অবস্থানে ঠিক করে। ক্রয় এবং প্রতিস্থাপনের জন্য, প্রধান নিশ্চিতকরণ পয়েন্টগুলি হল CB/T 435-2005 টাইপ A, রোলার ব্যাস, উপাদান, পৃষ্ঠের চিকিত্সা, ম্যাচিং শিপসাইড রোলার চক ব্যবস্থা এবং শংসাপত্রের প্রয়োজনীয়তা।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরন: শিপসাইড অনুভূমিক রোলার ফেয়ারলিড → জাহাজের মুরিং ব্যবস্থার জন্য সাইড-পজিশন দড়ি গাইড।
• স্ট্যান্ডার্ড এবং টাইপ: CB/T 435-2005 টাইপ A → শিপসাইড টাইপ শিপসাইড রোলার চক / ডাবল রোলার ফেয়ারলিড ব্যবস্থার সাথে ব্যবহৃত হয়।
• রোলারের ব্যাস: 76 মিমি এবং 89 মিমি → জাহাজের মুরিং লেআউট এবং দড়ির সীসা পথের সাথে মিলের জন্য দুটি নামমাত্র বিকল্প।
• প্রধান দৈর্ঘ্য পরিসীমা: L 400–580 mm, L1 464–646 mm → জাহাজের পাশে ইনস্টলেশনের স্থান পরীক্ষা করার জন্য দরকারী।
• প্রায় ওজন: 17.0 কেজি এবং 32.5 কেজি → হ্যান্ডলিং, প্যাকিং, প্রতিস্থাপন পরিকল্পনা, এবং মালবাহী অনুমান সমর্থন করে।
• প্রধান উপাদান: রোলার শ্যাফ্ট, রোলার, বিয়ারিং বুশ, স্পেসার, বিয়ারিং সিট, স্টপ প্লেট এবং লুব্রিকেশন গ্রুভ → নির্দেশিত ঘূর্ণন এবং রক্ষণাবেক্ষণযোগ্য সমাবেশের জন্য ডিজাইন করা হয়েছে।
• উপাদান বিকল্প: C-Mn ইস্পাত, হালকা ইস্পাত, স্টেইনলেস স্টীল, এবং FRP রোলার বিকল্প যেখানে নির্দিষ্ট করা হয়েছে → চূড়ান্ত উপাদান প্রকল্পের প্রয়োজনীয়তা অনুসরণ করা উচিত।
• সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার, পালিশ করা, গ্যালভানাইজড বা কাস্টমাইজড ফিনিশ → চূড়ান্ত আবরণ ভেসেল পেইন্টিং স্পেসিফিকেশনের সাথে মেলে।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: CB/T 435-2005 নিশ্চিত করুন A শিপসাইড অনুভূমিক রোলার ফেয়ারলিড টাইপ করুন এবং জাহাজের অঙ্কন অনুযায়ী নামমাত্র ব্যাস 75 বা 89 নির্বাচন করুন।

ধাপ 2: দড়ি সীসা বিন্যাস নিশ্চিত করুন: শিপসাইড ইনস্টলেশন অবস্থান, উল্লম্ব সীসা কোণ পরিবর্তন, এবং ম্যাচিং শিপসাইড ডাবল রোলার ফেয়ারলিড বা রোলার চক।

ধাপ 3: উপাদান এবং রোলার বিকল্প নিশ্চিত করুন: প্রকল্পের প্রয়োজন হলে C-Mn ইস্পাত, হালকা ইস্পাত, স্টেইনলেস স্টিল, বা FRP রোলার৷

ধাপ 4: পৃষ্ঠ চিকিত্সা নিশ্চিত করুন: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড ফিনিশ, পালিশ স্টেইনলেস স্টিল পৃষ্ঠ বা অন্যান্য আবরণ সিস্টেম।

ধাপ 5: উদ্ধৃতির আগে পরিদর্শন এবং শংসাপত্রের সুযোগ নিশ্চিত করুন: নির্মাতার শংসাপত্র, উপাদান শংসাপত্র, শ্রেণী সাক্ষী পরিদর্শন, বা প্রকল্পের প্রয়োজন অনুসারে শ্রেণি শংসাপত্র।

ধাপ 6: পরিমাণ, জাহাজের ধরন, ইনস্টলেশন অঙ্কন বা ছবি, ডেলিভারির গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।

গঠন

বেলন খাদ | অনুভূমিক বেলন | ভারবহন গুল্ম | তৈলাক্তকরণ খাঁজ | স্পেসার | 120 মিমি উচ্চ ভারবহন আসন | খাদ ফিক্সিং জন্য স্টপ প্লেট | ঢালাই ফেয়ারলেড সমর্থন কাঠামো | প্রকল্প-নির্দিষ্ট পৃষ্ঠ চিকিত্সা

মুরিং ডিজাইন, রোটেশন এবং ইঞ্জিনিয়ারিং সুবিধা

• টাইপ A শিপসাইড বিন্যাস উপযুক্ত যেখানে মুরিং দড়ি জাহাজের পাশের গাইড এবং ডেক মুরিং সরঞ্জামের মধ্যে দিক পরিবর্তন করে, বিশেষ করে যখন একটি জাহাজের ডাবল রোলার ফেয়ারলিড বা রোলার চক দিয়ে ব্যবহার করা হয়।
• অনুভূমিক রোলার দড়িটিকে উল্লম্ব দিক নির্দেশ করতে সাহায্য করে এবং মুরিং অপারেশনের সময় স্থির ইস্পাত প্রান্তের বিরুদ্ধে সরাসরি ঘষা কমায়।
• ভারবহন গুল্ম নমনীয় রোলার ঘূর্ণন সমর্থন করে এবং পরিষেবার সময় রক্ষণাবেক্ষণের অসুবিধা কমাতে একটি তৈলাক্তকরণ খাঁজ অন্তর্ভুক্ত করে।
• স্টপ প্লেট রোলার শ্যাফ্টকে ঠিক করে এবং সাধারণ দড়ি গাইডিং অপারেশনের সময় রোলার সমাবেশকে তার পরিকল্পিত অবস্থানে রাখতে সাহায্য করে।
• 120 মিমি উচ্চ ভারবহন আসন রোলার ফেয়ারলিড কাঠামোর সাথে একীকরণের জন্য একটি সংজ্ঞায়িত সমর্থন উচ্চতা এবং ঢালাই ইন্টারফেস প্রদান করে।
• উপাদান এবং পৃষ্ঠ চিকিত্সা জাহাজের পরিবেশ, জারা প্রয়োজনীয়তা, রক্ষণাবেক্ষণ পরিকল্পনা, এবং গ্রাহকের স্পেসিফিকেশন অনুযায়ী নির্বাচন করা যেতে পারে।
• সরবরাহকৃত প্যারামিটার টেবিলে কোনো SWL বা দড়ি MBL ঘোষণা করা হয়নি। লোড নির্বাচন জাহাজের মুরিং বিন্যাস, দড়ি ডেটা, এবং প্রয়োজন হলে প্রকল্প অঙ্কনের বিরুদ্ধে পরীক্ষা করা উচিত।

কাস্টম বৈশিষ্ট্য

• স্ট্যান্ডার্ড: CB/T 435-2005 → টাইপ A শিপসাইড অনুভূমিক রোলার ফেয়ারলিড নির্বাচন এবং প্রধান মাত্রা রেফারেন্সের জন্য ব্যবহৃত।
• ধরন: জাহাজের পাশে ইনস্টলেশনের জন্য উপযুক্ত একটি জাহাজের টাইপ টাইপ করুন এবং শিপসাইড রোলার চক ব্যবস্থার সাথে ব্যবহার করুন।
• নামমাত্র ডায়া।: 75 / 89 মিমি → প্রকল্প অঙ্কন, রোলার ব্যাস, এবং উপলব্ধ ইনস্টলেশন স্থান অনুযায়ী নির্বাচন করুন।
• রোলার ব্যাস: 76 / 89 মিমি → ওয়েবপেজ অঙ্কন এবং উদ্ধৃতি নিশ্চিতকরণের জন্য প্রধান দড়ি-যোগাযোগ রোলার আকার।
• উপাদান: C-Mn ইস্পাত / হালকা ইস্পাত / স্টেইনলেস স্টীল / FRP রোলার বিকল্প → চূড়ান্ত নির্বাচন প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিত।
• ভারবহন নকশা: তৈলাক্তকরণ খাঁজ সহ বিয়ারিং বুশ → মসৃণ ঘূর্ণন এবং রক্ষণাবেক্ষণ অ্যাক্সেস সমর্থন করে।
• ভারবহন আসন: 120 মিমি উচ্চ ঢালাই বিয়ারিং সীট → প্রকল্প অঙ্কন পার্শ্ববর্তী কাঠামো এবং ইনস্টলেশন ইন্টারফেস নিশ্চিত করা উচিত।
• শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুসারে অনুরোধের ভিত্তিতে উপলব্ধ → শ্রেণী পরিদর্শনের সুযোগ অর্ডারের আগে নিশ্চিত করা উচিত।

কিভাবে এটা কাজ করে

মুরিং দড়ি শিপসাইড গাইডের সাথে যোগাযোগ করে → দড়ি অনুভূমিক রোলারের সাথে যোগাযোগ করে

অ্যাপ্লিকেশন

জাহাজের পাশের মুরিং স্টেশন | শিপসাইড রোলার চক ব্যবস্থা | ডাবল রোলার ফেয়ারলিড ম্যাচিং ব্যবহার | মুরিং দড়ি উল্লম্ব কোণ নির্দেশিকা | পণ্যবাহী জাহাজ | ওয়ার্কবোট | টাগবোট | নবনির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণিবিন্যাস সমিতির অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

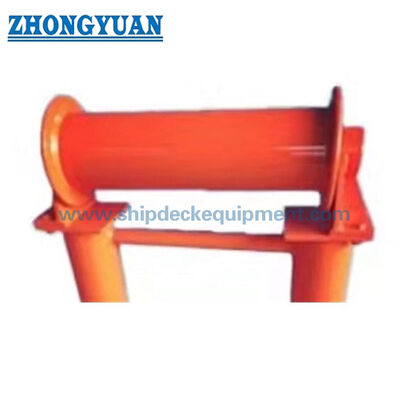

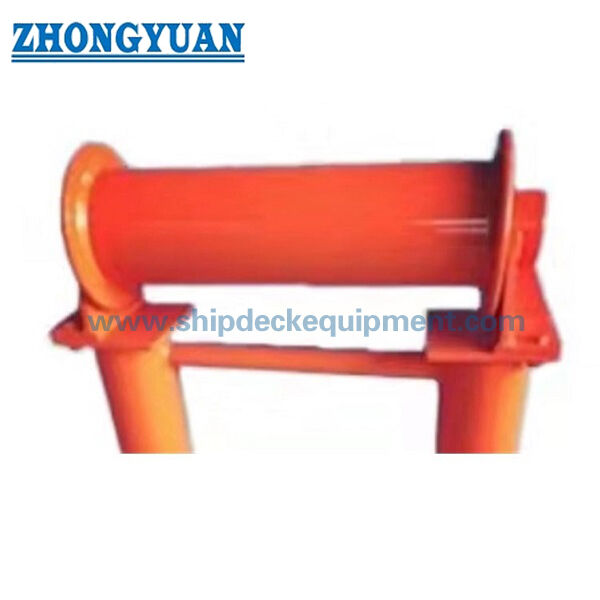

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: CB/T 435 টাইপ A শিপসাইড অনুভূমিক রোলার ফেয়ারলিডের প্রধান কাজ কী?

A1: এটি মুরিং দড়িকে গাইড করতে এবং উল্লম্ব দিকে দড়ির সীসা কোণ পরিবর্তন করতে সহায়তা করতে জাহাজের পাশে ব্যবহার করা হয়। এটি সাধারণত শিপসাইড রোলার চক বা ডাবল রোলার ফেয়ারলেড ব্যবস্থার সাথে একসাথে ব্যবহৃত হয়।

প্রশ্ন 2: সরবরাহ করা রোলারের ব্যাস কি পণ্য SWL এর মতই?

A2: না। রোলার ব্যাস এবং প্রধান মাত্রা SWL নয়। সরবরাহকৃত ডেটাতে নামমাত্র ব্যাস, রোলার ব্যাস, খাদ ব্যাস, দৈর্ঘ্য এবং ওজন অন্তর্ভুক্ত রয়েছে। জাহাজের মুরিং গণনা, দড়ি ডেটা, প্রকল্প অঙ্কন, বা শ্রেণির প্রয়োজনীয়তা থেকে যে কোনও লোডের ভিত্তিতে নিশ্চিত হওয়া উচিত।

প্রশ্ন 3: টাইপ A অর্ডার করার আগে কী নিশ্চিত করা উচিত?

A3: নিশ্চিত করুন CB/T 435-2005 টাইপ A, নামমাত্র ব্যাস 75 বা 89, ম্যাচিং শিপসাইড ফেয়ারলিড / রোলার চক বিন্যাস, উপাদান, পৃষ্ঠ চিকিত্সা, শংসাপত্রের প্রয়োজনীয়তা, পরিমাণ, ইনস্টলেশন অঙ্কন, ডেলিভারি গন্তব্য এবং ডেলিভারি সময়।
