পণ্যের সংক্ষিপ্ত বিবরণ

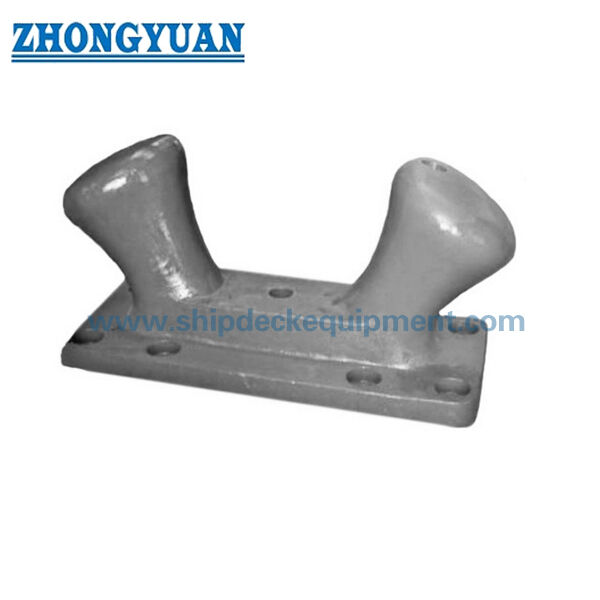

বোল্টযুক্ত অ্যাঙ্করিং ডাবল বিট ডক ইঙ্গিতযুক্ত বলার্ড হ'ল একটি কয়েন-সাইড মোরিং বলার্ড যা জাহাজের মোরিং এবং স্থানান্তর অপারেশনগুলির জন্য মোরিং, ডেইজি, ডেক, শিপইয়ার্ড এবং সামুদ্রিক টার্মিনালগুলিতে ব্যবহৃত হয়।ডাবল-বিট আকৃতি একটি কার্যকর দড়ি-ধারণ ব্যবস্থা প্রদান করে, যখন গোলাকার দড়ি-যোগাযোগ এলাকা এবং বোল্টযুক্ত বেস অ্যানকোরেশন বোল্টগুলির মাধ্যমে শক্তিশালী ডক কাঠামোর মধ্যে মোরিং শক্তি স্থানান্তর করতে সহায়তা করে।

এই বলার্ডটি প্রকল্পের প্রয়োজনীয়তা অনুসারে কাস্ট স্টিল বা কাস্ট নমনীয় আয়রন / এসজি আয়রনে সরবরাহ করা যেতে পারে।ঢালাই মান একটি নিরাপত্তা-সমালোচনামূলক পয়েন্ট কারণ ক্ষতিকারক ঢালাই ত্রুটি, ধারালো রূপান্তর, বা দুর্বল anchoring বিবরণ দীর্ঘমেয়াদী mooring নির্ভরযোগ্যতা প্রভাবিত করতে পারে। আমরা সাধারণত নিয়ন্ত্রিত ছাঁচনির্মাণ সঙ্গে কাঠের প্যাটার্ন ঢালাই ব্যবহার,রাইজার এবং সমাপ্তি পদ্ধতিগুলি ছাঁচনির্মাণের দৃঢ়তা উন্নত করতে, ক্ষতিকারক গ্যাস porosity এবং slag অন্তর্ভুক্তি কমাতে, এবং দড়ি যোগাযোগ এবং লোড স্থানান্তর এলাকায় প্রায় মসৃণ ব্যাসার্ধ রূপান্তর বজায় রাখা।

দ্রুত বিবরণী

• বোলার্ড ক্যাপাসিটিঃ ২০ থেকে ২০০ টন → ছোট ছোট বোল্ডার থেকে বড় বড় সামুদ্রিক টার্মিনাল পর্যন্ত সাধারণ বোর এবং ডার্ফ মোরিং লোডের প্রয়োজনীয়তা জুড়ে।
• বোলার্ডের ধরনঃ কুলুঙ্গিযুক্ত ডাবল বিট ডক বোলার্ড → কয়েন সাইড মোরিংয়ের জন্য উপযুক্ত যেখানে দড়ি ধরে রাখা, লাইন লিড কোণ এবং বোলার্ড অ্যাক্সেস গুরুত্বপূর্ণ।
• উপাদান বিকল্পঃ C-Mn ইস্পাত ঢালাই বা ঢালাই নমনীয় লোহা / SG লোহা → চূড়ান্ত উপাদান বোর ডিজাইন, মালিকের স্পেসিফিকেশন, এবং পরিদর্শন প্রয়োজনীয়তা অনুসরণ করা উচিত।
• নমনীয় লোহা বিকল্পঃ দড়ি-যোগাযোগ এলাকায় ভাল পরিধান প্রতিরোধের → পুনরাবৃত্তি mooring দড়ি যোগাযোগ এবং abrasion আশা করা হয় যেখানে দরকারী।
• অ্যাঙ্করিং সিস্টেমঃ গরম ডুব গ্যালভানাইজড কার্বন ইস্পাত অ্যাঙ্করিং বোল্ট → ডক কাঠামোর সাথে উন্নত জারা সুরক্ষার সাথে যান্ত্রিকভাবে ফিক্সিং সরবরাহ করে।
• বোল্টের পরিমাণঃ 8 থেকে 10 বোল্ট ক্যাপাসিটির আকারের উপর নির্ভর করে → অ্যাঙ্কর বোল্টের বিন্যাসটি সিভিল ফাউন্ডেশন এবং ইনস্টলেশন অঙ্কনের সাথে মিলতে হবে।
• দড়ি লিড কোণ রেফারেন্সঃ -45 ° থেকে +45 ° উল্লম্ব এবং 0 ° থেকে 180 ° অনুভূমিক → চূড়ান্ত অ্যাপ্লিকেশন বোরড মোরিং বিন্যাস দ্বারা পরীক্ষা করা উচিত।
• পরিদর্শন বিকল্পঃ ইউটি / এমটি এবং এফইএ গণনা অনুরোধে উপলব্ধ → প্রকল্পের জন্য অতিরিক্ত কাস্টিং দৃ solid়তা বা শক্তি যাচাইয়ের প্রয়োজন হলে ব্যবহৃত হয়।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ বোরড ডিজাইন লোড, জাহাজের আকার, মোরিং বিন্যাস এবং সিভিল ফাউন্ডেশন ডিজাইন অনুযায়ী 20 থেকে 200 টন পর্যন্ত প্রয়োজনীয় বোলার্ড ক্ষমতা নিশ্চিত করুন।

ধাপ ২ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ সি-এমএন ইস্পাত, ঢালাই নমনীয় লোহা / এসজি লোহা, ঢালাই লোহা বা স্টেইনলেস স্টীল যদি প্রকল্পের জন্য বিশেষভাবে প্রয়োজন হয়।

ধাপ ৩ঃ বোল্টের পরিমাণ, বোল্টের গ্রেড, হট-ডিপ গ্যালভানাইজিংয়ের প্রয়োজনীয়তা, টেমপ্লেট, গুট এবং ডক ফাউন্ডেশন ইন্টারফেস সহ অ্যাঙ্করিংয়ের বিবরণ নিশ্চিত করুন।

ধাপ ৪ঃ দড়ি লিড কোণ, আদর্শ মোরিং লাইন দিক, বোলার্ড স্পেসিং এবং বোলার্ড বা অ্যাঙ্করিং এলাকার জন্য সীমিত উপাদান গণনা প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ 5: পৃষ্ঠ চিকিত্সা নিশ্চিত করুনঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার রেফারেন্স হিসাবে, চূড়ান্ত লেপ সিস্টেম, শরীর গ্যালভানাইজিং যদি নির্দিষ্ট করা হয়, বা কাস্টমাইজড লেপ প্রয়োজনীয়তা।

ধাপ ৬ঃ উদ্ধৃতি দেওয়ার আগে পরিদর্শন এবং শংসাপত্রের পরিধি নিশ্চিত করুনঃ উপাদান শংসাপত্র, প্রস্তুতকারকের শংসাপত্র, ইউটি/এমটি, ক্লাস সাক্ষী, তৃতীয় পক্ষের পরিদর্শন বা প্রকল্প-নির্দিষ্ট অনুমোদন।

ধাপ ৭ঃ পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ইনস্টলেশন ডায়াগ্রাম, ফাউন্ডেশন ডায়াগ্রাম এবং রিফারেন্স ফটো প্রদান করুন যদি প্রতিস্থাপন বা retrofit জড়িত হয়।

কাঠামো

Cast bollard body | Inclined double-bitt head | Smooth rope-contact radius | Bolted mounting base | Anchorage bolt holes | Hot-dip galvanized carbon steel anchorage bolts | Epoxy shop primer or specified surface treatment

কাস্টিং, অ্যানকরেজ এবং ইঞ্জিনিয়ারিং সুবিধা

• এই ডক বোলার্ডের জন্য সাধারণত কাঠের প্যাটার্ন কাস্টিং ব্যবহার করা হয়, যা উৎপাদন চলাকালীন বাহ্যিক আকৃতি, ছাঁচের ধারাবাহিকতা এবং পুনরাবৃত্তি মাত্রিক গুণমান নিয়ন্ত্রণে সহায়তা করে।
• ক্ষতিকারক পোরোসিটি, স্লাগের অন্তর্ভুক্তি, সঙ্কুচিত হওয়ার ঝুঁকি হ্রাস করার জন্য ছাঁচনির্মাণ, খাওয়ানো, পরিষ্কার এবং সমাপ্তির দিকে মনোযোগ দিয়ে কাটিংয়ের গুণমানকে একটি সুরক্ষা-সমালোচনামূলক উত্পাদন পয়েন্ট হিসাবে বিবেচনা করা হয়,এবং অগ্রহণযোগ্য ঢালাই ইঙ্গিত.
• স্থানীয় চাপের ঘনত্ব হ্রাস করতে এবং ধারালো যোগাযোগের পয়েন্টগুলি এড়ানোর জন্য দড়ি-যোগাযোগ এবং রূপান্তর অঞ্চলগুলি মসৃণ ব্যাসার্ধের পরিবর্তনগুলি দিয়ে শেষ করা হয় যা মোরিং দড়িগুলিকে ক্ষতি করতে পারে।
• যখন প্রকল্পের জন্য শক্তিশালী প্রভাব প্রতিরোধের এবং একটি শক্তিশালী ঢালাই শরীরের প্রয়োজন হয় তখন ঢালাই ইস্পাত নির্বাচন করা যেতে পারে,যদিও নমনীয় লোহা / এসজি লোহা নির্বাচন করা যেতে পারে যেখানে পরিধান প্রতিরোধের এবং ঢালাই কর্মক্ষমতা গুরুত্বপূর্ণ.
• বোল্টযুক্ত অ্যাঙ্করিং বিন্যাস বোলার্ডকে অ্যাঙ্করিং বোল্ট দ্বারা ডক বা ডকের সাথে সংযুক্ত করার অনুমতি দেয়; সিভিল ফাউন্ডেশন, রিইনফোর্সমেন্ট, গাউট,এবং বোল্ট এম্বেডিং বোর ডিজাইনার দ্বারা চেক করা উচিত.
• গরম ডুব গ্যালভানাইজড কার্বন ইস্পাত অ্যাঙ্করিং বল্টস প্রকল্প অ্যাঙ্করিং ডিজাইন অনুযায়ী ইনস্টল করা হলে জারা সুরক্ষা এবং নির্ভরযোগ্য fastening কর্মক্ষমতা প্রদান।
• ইউটি / এমটি অ-ধ্বংসাত্মক পরীক্ষা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সমালোচনামূলক ঢালাই এলাকা যাচাই এবং প্রকল্প পরিদর্শন গ্রহণ সমর্থন করার জন্য ব্যবস্থা করা যেতে পারে।
• বিট হেড, বেস, ব্যাস ট্রানজিশন এবং অ্যাঙ্করিং এলাকার চারপাশে চাপ বিতরণ পর্যালোচনা করার জন্য অনুরোধে সীমিত উপাদান গণনা সরবরাহ করা যেতে পারে।

কাস্টম অ্যাট্রিবিউট

• পণ্যের ধরণঃ বোল্টযুক্ত অ্যাঙ্করিং ডাবল বিট ডক প্রসারিত bollard → কয়েন-সাইড মোরিং সরঞ্জাম বোর, ডেক এবং jetties জন্য।
• ক্ষমতা পরিসীমাঃ ২০/৩০/৫০/৭৫/১০০/১২৫/১৫০/১৭৫/২০০ টন
• উপাদানঃ C-Mn ইস্পাত বা ঢালাই নমনীয় লোহা / SG লোহা → চূড়ান্ত উপাদান গ্রেড এবং যান্ত্রিক বৈশিষ্ট্য উত্পাদন আগে নিশ্চিত করা উচিত।
• কাস্টিং পদ্ধতিঃ কাঠের প্যাটার্ন কাস্টিং স্বাভাবিক অনুশীলন → নিয়ন্ত্রিত ছাঁচনির্মাণ, পুনরাবৃত্তিযোগ্য জ্যামিতি এবং উন্নত কাস্টিং গুণমানকে সমর্থন করে।
• Anchorage Bolt: Hot-dip galvanized carbon steel → ব্যবহার করা হয় corrosion protection সহ ডক ফাউন্ডেশনে bollard সংযুক্ত করার জন্য।
• নিরাপত্তা ফ্যাক্টরঃ সরবরাহিত পরামিতির 3 গুণ → চূড়ান্ত নিরাপত্তা ফ্যাক্টর এবং লোড বেস প্রকল্পের স্পেসিফিকেশন এবং অনুমোদনের প্রয়োজনীয়তা অনুসরণ করা উচিত।
• রোপ লিড অ্যাঙ্গেলঃ -৪৫° থেকে +৪৫° উল্লম্ব / ০° থেকে ১৮০° অনুভূমিক হিসাবে সরবরাহিত রেফারেন্স → প্রকৃত লাইন অ্যাঙ্গেলটি বোরিং বিন্যাস দিয়ে পরীক্ষা করা উচিত।
• সারফেস ট্রিটমেন্টঃ Sa 2.5 ব্লাস্টিং + একটি স্তর ইপোক্সি দোকান প্রাইমার হিসাবে রেফারেন্স → চূড়ান্ত লেপ সিস্টেম সাইট পরিবেশ অনুযায়ী নিশ্চিত করা হবে।
• পরিদর্শনঃ ইউটি / এমটি অনুরোধে উপলব্ধ → গ্রাহক বা প্রকল্পের স্পেসিফিকেশন দ্বারা প্রয়োজন হলে সমালোচনামূলক casting solidity যাচাইয়ের জন্য ব্যবহৃত হয়।
• ইঞ্জিনিয়ারিং পর্যালোচনাঃ অনুরোধে FEA উপলব্ধ → স্ট্রেস পর্যালোচনা এবং অ্যাঙ্কর ডিজাইন আলোচনার সমর্থনে ব্যবহৃত হয়।

কিভাবে কাজ করে

Mooring rope is placed around the inclined double-bitt head → Smooth rope-contact radius guides the rope and reduces sharp local contact → Mooring force is transferred through the cast bollard body to the bolted base → Hot-dip galvanized anchorage bolts transfer the force into the reinforced dock foundation → Inspection and coating are completed according to project requirement

অ্যাপ্লিকেশন

Commercial port berths | Wharf and quay wall mooring points | Jetty and pier mooring positions | Shipyard newbuilding berth | Repair yard mooring area | Marine terminal | Tug and workboat berth | Replacement of existing dock bollards

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং পরিদর্শন নথি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি, এবং অনুমোদন পদ্ধতি অনুযায়ী সাজানো যেতে পারে।শ্রেণী সমাজ পরিদর্শন বা তৃতীয় পক্ষের সাক্ষী পরিদর্শন উদ্ধৃতি এবং উত্পাদন আগে নিশ্চিত করা উচিত.

সার্টিফিকেশনঃ তৃতীয় পক্ষের পরিদর্শন শংসাপত্র, টান লোড পরীক্ষার শংসাপত্র।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ সঠিক ডক বোলার্ড ক্যাপাসিটি কিভাবে নির্বাচন করা উচিত?

A1: ক্যাপাসিটি বেছে নেওয়া উচিত বেইজ ডিজাইন লোড, জাহাজের ধরণ, মোরিং বিন্যাস, দড়ি লিড কোণ, bollard দূরত্ব, wharf গঠন, anchoring bolt নকশা,এবং প্রকল্প অনুমোদনের প্রয়োজনীয়তানামমাত্র ধারণক্ষমতা টেবিলটি একটি নির্বাচন রেফারেন্স এবং সিভিল ফাউন্ডেশন ডিজাইনের সাথে পরীক্ষা করা উচিত।
