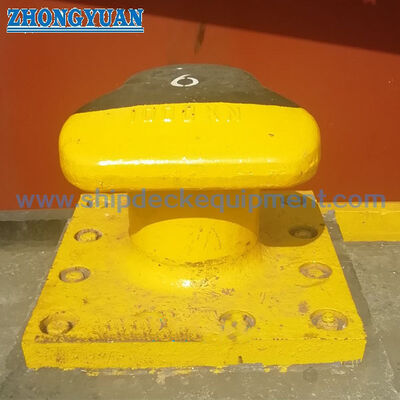

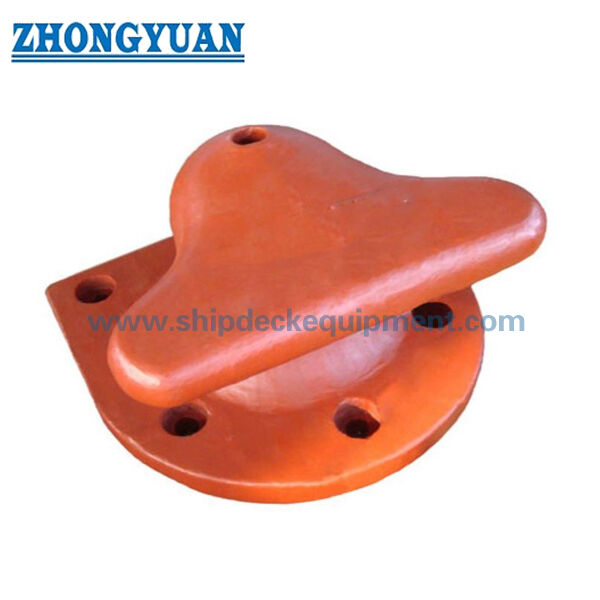

10 ¢ 200T Wharf Mooring জন্য টি-হেড ডক Bollard ¢

10 ¢ 200T Wharf Mooring জন্য টি-হেড ডক Bollard ¢

পণ্যের সংক্ষিপ্ত বিবরণ

10 ′′ 200 টন টি-হেড ডক বোলার্ড হ'ল ডক, ডেইজি, শিপইয়ার্ড, মেরামত ডক, সামুদ্রিক টার্মিনাল এবং অন্যান্য কয়েন কাঠামোর জন্য একটি তীরে ভিত্তিক মোরিং বোলার্ড।এর টি-হেড প্রোফাইলটি নির্বাচন করা হয় যেখানে একক বিট বা কিডনির আকারে bollards তুলনায় বৃহত্তর উল্লম্ব এবং অনুভূমিক সীসা কোণ থেকে mooring লাইন কাছাকাছি আসতে পারে. বোলার্ডটি কংক্রিট বা ইস্পাত ভিত্তিতে অ্যাঙ্করিং বোল্ট দ্বারা সংযুক্ত করা হয়, তাই বোলার্ডের দেহ, বোল্টের বিন্যাস, ভিত্তির নকশা, লাইন কোণ,এবং ইনস্টলেশন সহনশীলতা অর্ডার করার আগে একসাথে চেক করা উচিত.

এই পণ্যটি প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ঢালাই ইস্পাত, ঢালাই সি-এমএন ইস্পাত, ঢালাই স্টেইনলেস স্টিল, ঢালাই লোহা, বা SG ঢালাই লোহা সরবরাহ করা যেতে পারে।ঢালাইয়ের গুণমান সরাসরি মোরিং নিরাপত্তা সম্পর্কিতকাঠের প্যাটার্ন কাস্টিং সাধারণত ছাঁচনির্মাণের নির্ভুলতা, কাস্টিং পুনরাবৃত্তিযোগ্যতা এবং কাস্টিং সলিউশন উন্নত করতে ব্যবহৃত হয়, যখন মাথা ব্যাসার্ধ, ঘাড়ের রূপান্তর,এবং বেস ট্রানজিশন মসৃণভাবে চাপ ঘনত্ব কমাতে এবং mooring লাইন যোগাযোগ এলাকা রক্ষা করার জন্য পোষাক করা উচিত. ইউটি, এমটি, তৃতীয় পক্ষের পরিদর্শন এবং এফইএ গণনা নিশ্চিত প্রকল্পের সুযোগ অনুযায়ী ব্যবস্থা করা যেতে পারে।

দ্রুত বিবরণী

• নামমাত্র বোলার্ড ক্ষমতাঃ ১০ থেকে ২০০ টন → ছোট বোরড, শিপইয়ার্ড ডক, মেরামতের ডক এবং বড় ডকের মোরিং পজিশনগুলিকে কভার করে।
• বোলার্ডের ধরনঃ টি-হেড / টি-হেড ডক বোলার্ড → অনেক একক বিট বা কিডনি আকৃতির বিন্যাসগুলির চেয়ে বৃহত্তর দড়ি লিড কোণের জন্য উপযুক্ত।
• উল্লম্ব রেখা কোণঃ 0° থেকে 50° প্রস্তাবিত; -10° থেকে 70° সর্বাধিক পরিসীমা সরবরাহ → চূড়ান্ত গ্রহণ স্থল নকশা এবং প্রকল্প গণনা উপর নির্ভর করে।
• অনুভূমিক অনুমোদিত লাইন কোণঃ 160° → যেখানে মোরিং লাইনগুলি একটি প্রশস্ত কয়েন-সাইড দিক থেকে বলার্ডের কাছে আসে।
• উপাদান বিকল্পঃ ঢালাই ইস্পাত, ঢালাই সি-এমএন ইস্পাত, ঢালাই স্টেইনলেস স্টীল, ঢালাই লোহা, এবং SG ঢালাই লোহা → লোড, জারা, পরিধান, এবং প্রকল্পের স্পেসিফিকেশন অনুযায়ী নির্বাচিত।
• অ্যাঙ্করিং বোল্টঃ ধারণক্ষমতা অনুযায়ী 4 থেকে 8 বোল্ট → গরম ডুব গ্যালভানাইজড কার্বন ইস্পাত অ্যাঙ্করিং বোল্টগুলি জারা প্রতিরোধের এবং বোল্ট ভিত্তির নির্ভরযোগ্যতা উন্নত করতে সরবরাহ করা যেতে পারে।
• ঢালাই প্রক্রিয়া ফোকাসঃ কাঠের প্যাটার্ন ঢালাই, নিয়ন্ত্রিত ছাঁচনির্মাণ, মসৃণ ব্যাসার্ধের রূপান্তর, এবং ঢালাই solidness নিয়ন্ত্রণ → ক্ষতিকারক porosity, slag অন্তর্ভুক্তি কমাতে গুরুত্বপূর্ণ,এবং স্থানীয় চাপ ঘনত্ব.
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি দোকান প্রাইমার হিসাবে রেফারেন্স; প্রকল্পের প্রয়োজনীয়তা অনুযায়ী পোলিশ স্টেইনলেস স্টিল, গ্যালভানাইজড, বা কাস্টমাইজড সমাপ্তি উপলব্ধ।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ প্রয়োজনীয় বোলার্ড ক্যাপাসিটি, লিফট টাইপ, মোরিং লাইন বিন্যাস, জাহাজের আকারের পরিসীমা এবং বোলার্ডটি একটি নতুন কয়েন বা প্রতিস্থাপন প্রকল্পের জন্য কিনা তা নিশ্চিত করুন।

ধাপ ২ঃ লাইন লিড কোণ, ফাউন্ডেশন অঙ্কন, বোল্টের বিন্যাস, ইনস্টলেশন স্পেস এবং মালিক, পরামর্শদাতা বা বন্দর কর্তৃপক্ষের FEA গণনা প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ ৩ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ ঢালাই ইস্পাত, ঢালাই সি-এমএন ইস্পাত, ঢালাই স্টেইনলেস স্টিল, ঢালাই লোহা, অথবা SG ঢালাই লোহা।এসজি লোহা বিবেচনা করা যেতে পারে যেখানে পরিধান প্রতিরোধের এবং প্রকল্পের স্পেসিফিকেশন এটি উপযুক্ত করে তোলে.

ধাপ ৪ঃ বোল্টের পরিমাণ, হট-ডিপ গ্যালভানাইজিং, কার্বন স্টিলের গ্রেড, এমবেডেড ডিজাইন, বাদাম, ওয়াশার এবং সিভিল ডিজাইনের অনুযায়ী টেমপ্লেট প্রয়োজনীয়তা সহ অ্যাঙ্করিং বোল্টের প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৫ঃ উদ্ধৃতি দেওয়ার আগে পরিদর্শন এবং শংসাপত্রের সুযোগ নিশ্চিত করুনঃ উপাদান শংসাপত্র, ইউটি, এমটি, মাত্রা পরিদর্শন, তৃতীয় পক্ষের পরিদর্শন, বা ক্লাস / কর্তৃপক্ষের পর্যালোচনা যদি প্রয়োজন হয়।

ধাপ ৬ঃ পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, লেপের প্রয়োজনীয়তা, যদি পাওয়া যায় তবে অঙ্কন বা ছবি এবং প্যাকিং বা ইনস্টলেশন টেমপ্লেটের প্রয়োজনীয়তা প্রদান করুন।

কাঠামো

T-head cast bollard body | Smooth mooring line contact radius | Rounded head and neck transition | Cast base with anchorage bolt holes | Hot-dip galvanized carbon steel anchorage bolts | Concrete / wharf foundation interface | Project coating or polished finish

কাস্টিং, অ্যাঙ্করিং এবং মোরিং নিরাপত্তা সুবিধা

• টি-হেড জ্যামিতি ডক অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে প্রকল্পের লোড এবং ফাউন্ডেশন যাচাই করা হয় তবে একক বিট বলার্ডের চেয়ে বৃহত্তর লাইন কোণ থেকে মোরিং লাইনটি কাছে আসতে পারে।
• কাঠের প্যাটার্ন কাস্টিং স্থিতিশীল ছাঁচ জ্যামিতি এবং পুনরাবৃত্তিযোগ্য কাস্টিং আকৃতি সমর্থন করে, যা বলার্ড হেড প্রোফাইল, বেস ফুটপ্রিন্ট, বোল্ট-হোল বিন্যাস এবং সামগ্রিক মাত্রিক নিয়ন্ত্রণের জন্য গুরুত্বপূর্ণ।
• ঢালাইয়ের গুণমান হ'ল ডক বোলার্ডগুলির জন্য একটি সমালোচনামূলক সুরক্ষা পয়েন্ট। উত্পাদন নিয়ন্ত্রণের লক্ষ্য হ'ল ক্ষতিকারক পোরোসিটি হ্রাস করা, স্ল্যাগ অন্তর্ভুক্ত করা, সঙ্কুচিত হওয়া,এবং অন্যান্য নির্দেশাবলী যা মোরিং কর্মক্ষমতা বা পরিদর্শন গ্রহণযোগ্যতা প্রভাবিত করতে পারে.
• মাথা, ঘাড় এবং বেসের মসৃণ ব্যাসার্ধের রূপান্তরগুলি স্থানীয় চাপের ঘনত্ব হ্রাস করতে এবং মোরিং লাইনে ধারালো যোগাযোগের পয়েন্টগুলি এড়াতে সহায়তা করে।
• ইউটি এবং এমটি পরিদর্শন গ্রাহকের প্রয়োজনীয়তা, পরিদর্শন পরিকল্পনা এবং সম্মত গ্রহণযোগ্যতা মানদণ্ড অনুযায়ী সংগঠিত করা যেতে পারে। এই পরিদর্শনগুলি উত্পাদনের আগে নিশ্চিত করা উচিত।
• গরম ডুব গ্যালভানাইজড কার্বন ইস্পাত anchoring bolts bolted ফাউন্ডেশন সংযোগ জন্য জারা সুরক্ষা প্রদান; bolt গ্রেড, এম্বেডমেন্ট, tightening পদ্ধতি,এবং সিভিল ফাউন্ডেশন নকশা প্রকল্প অঙ্কন অনুসরণ করা উচিত.
• নিশ্চিত ক্ষমতা, লাইন কোণ, বোল্টের বিন্যাস এবং ফাউন্ডেশন সীমানা অবস্থার অধীনে স্ট্রেস বিতরণ পর্যালোচনা করার জন্য প্রকল্পের প্রয়োজনীয়তা অনুযায়ী FEA গণনা সরবরাহ করা যেতে পারে।

কাস্টম অ্যাট্রিবিউট

• পণ্যের নামঃ T-head dock bollard → wharf, dock, quay, and shipyard mooring use জন্য shore-based mooring bollard. পণ্যের নামঃ T-head dock bollard → wharf, dock, quay, and shipyard mooring ব্যবহারের জন্য shore-based mooring bollard.
• ক্যাপাসিটি রেঞ্জঃ ১০ থেকে ২০০ টন → ল্যাংটিং লোড, জাহাজের আকারের পরিসীমা, দড়ি বিন্যাস এবং বন্দর নকশার প্রয়োজনীয়তার ভিত্তিতে নির্বাচন করুন।
• উপাদানঃ কাস্ট স্টিল / কাস্ট সি-এমএন স্টিল / কাস্ট স্টেইনলেস স্টিল / কাস্ট আয়রন / কাস্ট এসজি আয়রন → শক্তি, পরিধান, জারা, খরচ এবং স্পেসিফিকেশন প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন।
• এসজি আয়রন বিকল্পঃ কাস্ট এসজি আয়রন → প্রায়শই বিবেচনা করা হয় যেখানে প্রকল্পের স্পেসিফিকেশন দ্বারা নমনীয়তা, কাস্টিং গুণমান এবং পরিধানের কর্মক্ষমতা প্রয়োজন।
• কাস্টিং পদ্ধতিঃ কাঠের নিদর্শন কাস্টিং → ছাঁচের নির্ভুলতা, কাস্টিং পুনরাবৃত্তিযোগ্যতা এবং সমাপ্ত বলার্ড জ্যামিতি উন্নত করতে ব্যবহৃত হয়।
• অ্যাঙ্করিং পদ্ধতিঃ অ্যাঙ্করিং বোল্ট ফিক্সড → বোল্ট গ্রুপ এবং বেস প্লেট এলাকা মাধ্যমে ডক বা ডক ফাউন্ডেশন মধ্যে bollard লোড স্থানান্তর।
• অ্যাঙ্কর বোল্ট ফিনিসঃ হট-ডিপ গ্যালভানাইজড কার্বন ইস্পাত → বহিরঙ্গন সামুদ্রিক টার্মিনাল ইনস্টলেশনের জন্য জারা প্রতিরোধের উন্নতি করে।
• এনডিটি প্রয়োজনীয়তাঃ ইউটি / এমটি অনুরোধের ভিত্তিতে উপলব্ধ → পরিদর্শন পদ্ধতি, অঞ্চল, মান এবং গ্রহণযোগ্যতার স্তর উত্পাদনের আগে নিশ্চিত করা উচিত।
• এফইএ পর্যালোচনাঃ গ্রাহকের প্রয়োজনীয়তা অনুসারে উপলব্ধ → মাথা, ঘাড়, বেস এবং অ্যাঙ্কর জোনের স্ট্রেস ঘনত্ব পরীক্ষা করার জন্য দরকারী।

কিভাবে কাজ করে

Mooring line is led around the T-head bollard → Smooth cast radius supports line contact and direction change → Mooring force transfers through the bollard head and base → Anchorage bolts transfer the load into the wharf foundation → Inspectionপ্রকল্পের ইনস্টলেশন পদ্ধতি অনুযায়ী, টান, এবং লেপ সম্পন্ন হয়

অ্যাপ্লিকেশন

বাণিজ্যিক বন্দরসমূহ। কনটেইনার টার্মিনালসমূহ। বাল্ক কার্গো ময়লাখানাসমূহ। জাহাজঘাঁটিসমূহ। মেরামতের ডকসমূহ। শুকনো ডকসমূহ। ফেরি টার্মিনালসমূহ। জেটসমূহ। কয়েনসমূহ। সামুদ্রিক টার্মিনালসমূহ। ডক প্রতিস্থাপন প্রকল্পসমূহ।

সার্টিফিকেশন এবং সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদান ট্রেসেবিলিটি এবং তৃতীয় পক্ষের অনুমোদনের পদ্ধতি অনুসারে পরিদর্শন এবং শংসাপত্রগুলি সাজানো যেতে পারে।

সার্টিফিকেশনঃ তৃতীয় পক্ষের পরিদর্শন শংসাপত্র, টান লোড পরীক্ষার শংসাপত্র।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ বোলার্ড ক্যাপাসিটি কি এসডব্লিউএল এর সমান?

A1: সরবরাহিত তথ্য টন মধ্যে bollard ক্ষমতা ব্যবহার করে। চূড়ান্ত নকশা লোড, নিরাপত্তা ফ্যাক্টর, লাইন কোণ, নোঙ্গর bolt শক্তিএবং ফাউন্ডেশন যাচাইকরণ বোর ডিজাইন বা প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিতঅনুমোদিত প্রকল্প নথিতে সুস্পষ্টভাবে সংজ্ঞায়িত হলেই এসডব্লিউএল শব্দ ব্যবহার করা উচিত।

প্রশ্ন ২ঃ ডক বোলার্ডের জন্য ঢালাইয়ের গুণমান কেন গুরুত্বপূর্ণ?

A2: একটি ডক bollard ঢালাই শরীর এবং নোঙ্গর সিস্টেম মাধ্যমে mooring লোড বহন করে। মাথা, ঘাড়, বেস, বা বোল্ট এলাকা কাছাকাছি ক্ষতিকারক ঢালাই ত্রুটি নিরাপত্তা এবং পরিদর্শন গ্রহণ প্রভাবিত করতে পারে।কাঠের প্যাটার্ন কাস্টিং, মসৃণ ট্রানজিশন ড্রেসিং এবং ঐচ্ছিক ইউটি / এমটি পরিদর্শন এই ঝুঁকিগুলি নিয়ন্ত্রণে সহায়তা করে।

প্রশ্ন 3: উদ্ধৃতির জন্য কোন তথ্য প্রয়োজন?

A3: দয়া করে বলার্ডের ক্ষমতা, উপাদান, পৃষ্ঠের চিকিত্সা, লাইন কোণ, অ্যাঙ্কর বোল্টের প্রয়োজনীয়তা, পরিমাণ, শংসাপত্র / পরিদর্শন সুযোগ, ভিত্তি বা ইনস্টলেশন অঙ্কন নিশ্চিত করুন।ডেলিভারি, এবং প্রয়োজনীয় ডেলিভারি সময়.
