14kN ফিক্সড আর্ম স্লুইং টাইপ রেসকিউ বোট ডেভিট শিপ লাইফ সেভিং ইকুইপমেন্ট
পণ্যের বিবরণ:
উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | Zhongyuan |
সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 1 |
---|---|
মূল্য: | As per quotation |
প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি |
যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
বিস্তারিত তথ্য |
|||
ডেভিট মডেল: | JYR21 | সনদপত্র: | IACS, MED |
---|---|---|---|
SWL: | 23kN | Max. সর্বোচ্চ hoisting load উত্তোলন লোড: | 14 kN |
নৌকা উত্তোলনের গতি: | ≥18 মি/মিনিট | নৌকা গতি কমানো: | S≥(0.4+0.02H) ×60= m/min যেখানে, S=মি/সেকেন্ডে গতি কমানো হচ্ছে |
লক্ষণীয় করা: | একক আর্ম frc ডেভিট,frc ডেভিট,রেসকিউ বোট দায়িত |
পণ্যের বর্ণনা

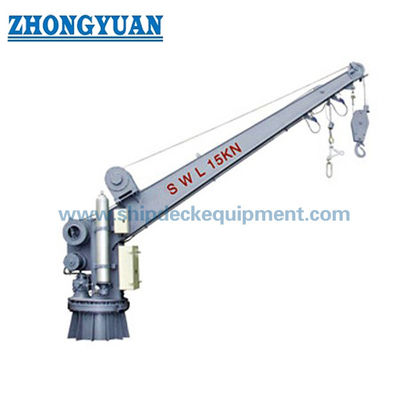

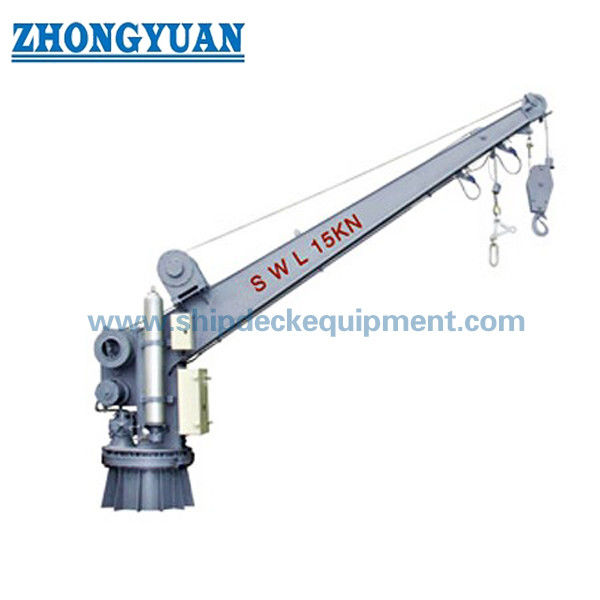

14kN ফিক্সড আর্ম স্লিউইং টাইপ রেসকিউ বোট ডেভিট শিপ লাইফ সেভিং ইকুইপমেন্ট
বর্ণনা:
1-1 ডেভিটটি MSC.47(66)----1974 SOLAS সংশোধনী এবং MSC.48(66)----আন্তর্জাতিক LSA-এর প্রয়োজনীয়তা মেনে ক্লাসিফিকেশন সোসাইটির অনুমোদনের অধীনে তৈরি ও পরীক্ষা করা হয়।

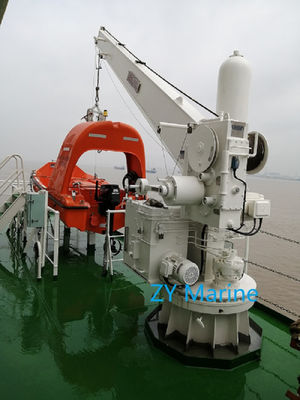

1-2 ডেভিট হল একটি একক আর্ম স্লিউইং টাইপ ডেভিট এবং এটি তার নিজের ওজনের সাহায্যে জলে নৌকাকে নামিয়ে দেয়।

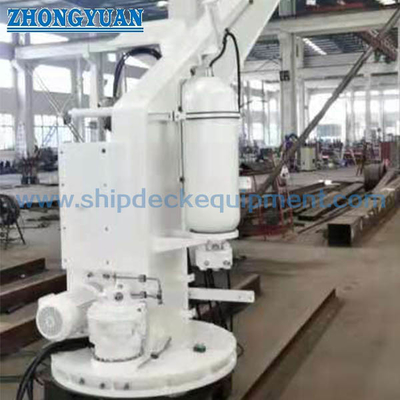

1-3ডেভিট একটি হাইড্রোলিক স্লিউইং টাইপ ডেভিট এবং এটি পাওয়ার ব্যর্থতার ক্ষেত্রে সঞ্চয়কারী বা ম্যানুয়াল পাম্প দ্বারা চালিত হবে।
1-4 রিমোট কন্ট্রোলের মাধ্যমে নৌকাটিকে নামানো হয়, যাতে ক্রুরা ব্রেক আর্ম এবং উইঞ্চে তারের স্পুল এর সাথে তারের সংযোগের মাধ্যমে নৌকার ভিতর থেকে উইঞ্চের হ্যান্ড ব্রেকটি ছেড়ে দিতে এবং বন্ধ করতে পারে।বিকল্পভাবে ক্রু ডেকের উপর হ্যান্ড ব্রেক চালাতে পারে।
1-5 6(ছয়) জনকে নিয়ে নৌকা/ভালা তুলে রাখার জন্য উইঞ্চের উপর একটি স্থায়ীভাবে মাউন্ট করা মোটর ব্যবহার করা হয়।
1-6 উইঞ্চ মোটরের মাধ্যমে তারের ড্রামগুলিকে হ্রাস স্পার গিয়ারের মাধ্যমে চালিত করে এবং সেন্ট্রিফিউগাল গতি সীমিত ডিভাইস, ম্যানুয়াল কমানোর ব্রেক দিয়ে সজ্জিত।
1-7 ডেভিট যন্ত্রপাতিগুলির পরিদর্শন এবং পরীক্ষাগুলি IMO MSC.81(70) অনুসারে হয়৷
স্পেসিফিকেশন
ডেভিট মডেল | JYR21 |
সনদপত্র | IACS, MED |
SWL | 23kN |
সর্বোচ্চলোড উত্তোলন | 14 kN |
নৌকা উত্তোলনের গতি | ≥18 মি/মিনিট |
S≥(0.4+0.02H) ×60= m/min কোথায়, S=মি/সেকেন্ডে গতি কমানো হচ্ছে | |
নৌকার গতি কমানো | |
H= সবচেয়ে হালকা সামুদ্রিক অবস্থায় ডেভিট হেড থেকে ওয়াটারলাইন পর্যন্ত মিটারে উচ্চতা | |
সর্বোচ্চslewing লোড | 14kN |
সর্বোচ্চslewing কোণ: | ≤3300 |
সঞ্চিত শক্তি slewing কোণ: | ≥1100 |
সঞ্চয়ক দ্বারা স্লিয়িং গতি: | 0.6~0.8r/মিনিট |
বৈদ্যুতিক শক্তিতে slewing গতি | ≥0.25r/মিনিট |
পরিকল্পিত শর্তাবলী: | হিল200+ছাঁটা ১০0 |
নৌকা পতন: | 18X19-16-1770-গালভ-কোন ঘূর্ণনশীল নয় |
সঞ্চিত পাওয়ার ইউনিটের ধরন: | NXQ-AB-40/31.5-FY |
মোটর সুরক্ষা গ্রেড: | IP56 |
অন্তরণ শ্রেণি: | চ |
শক্তির উৎস: | AC,440V,60Hz,3 বাক্যাংশ |
নিজের ওজন: | ~3000 কেজি |
মোটর ক্ষমতা | |
পাম্প স্টেশন মোটরের মডেল | Y112M-4-H |
শক্তি | 4kW |
নৌকা উইঞ্চের মডেল | YZ132M1-4-H |
শক্তি | 6.3 কিলোওয়াট |
সুরক্ষা গ্রেড | IP56 |
স্পেস হিটার সহ | সঙ্গে |
নিরোধক ক্লাস | চ |
1 টি সুযোগ আমাদের সরবরাহ MAKER এর:
ক্রমিক নং |
পরিমাণ (প্রতি সেট) |
বর্ণনা |
1 | 1 সেট | ডেভিট একটি সম্পূর্ণ সেট |
2 | 1 সেট | পাম্প ইউনিট |
3 | 1 সেট | সঞ্চয়কারী |
4 | 4 সেট | সীমা সুইচ (IP56) |
5 | 1 সেট | স্টার্টার প্যানেল (IP56) |
6 | 1 সেট | সুরক্ষা বাক্স এবং 7মি তারের সাথে 7m পুশ বোতাম |
7 | 1 সেট | রিমোট কন্ট্রোল তারের দড়ি (গালভ ওয়্যার) |
8 | 1 সেট | প্রধান তার, নিয়ন্ত্রণ তার ইত্যাদি |
9 | 1 সেট | ডেভিট ফাউন্ডেশন |
10 | 1 সেট | অপারেটিং প্লেট (ম্যাটল: স্টেইনলেস) |
11 | 1 সেট | প্রবিধান দ্বারা অন্যান্য অংশ |
12 | 1 সেট | এক বছরের খুচরা যন্ত্রাংশ |
2.ব্যাপ্তি আমাদের সরবরাহ YARD এর:
না |
Q'TY (প্রতি সেট) |
বর্ণনা |
1 | 1 | ডেকের উপর তারের |
2 | 1 | গিয়ার তেল |
3 | 1 | হাইড্রলিক তেল |
4 | 1 | বোর্ড পরীক্ষায় পারফর্ম করা |
5 | 1 | ইনস্টলেশন এবং ঢালাই |
3.পেইন্টিং পদ্ধতি
পৃষ্ঠ প্রস্তুতি: Sa2.5 থেকে শট ব্লাস্টিং
পেইন্টিং |
টাইপ |
রঙ |
DFT(μm) |
বেস | 702 জিঙ্ক সমৃদ্ধ ইপোক্সি (ধূসর) | ধূসর | 2x40 |
মধ্য | |||
পৃষ্ঠতল |
