মেরিন থ্রি রোলার চক। জাহাজের মোরিংয়ের জন্য কাস্টিং স্টীল রোলার চক।
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | CB/T 38-1999 | টাইপ: | একক রোলার ফর্ম সি |
|---|---|---|---|
| রোলার ব্যাস: | 75 ~ 350 মিমি | রোলার নং: | তিনটি রোলার |
| রোলার ওজন: | 27-1915 কেজি | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | Ship Mooring সরঞ্জাম Fairlead,3 রোলার ফায়ারলিড,3 রোলার ফায়ারলিড জাহাজ মোরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
মেরিন থ্রি রোলার চক। জাহাজের মোরিংয়ের জন্য কাস্টিং স্টীল রোলার চক।
পণ্যের সংক্ষিপ্ত বিবরণ
সামুদ্রিক তিন রোলার চকটি ঘর্ষণ হ্রাস এবং দড়ি দিক নিয়ন্ত্রণের সময় একটি নির্দিষ্ট খোলার মাধ্যমে মোরিং দড়িগুলি গাইড করার জন্য ডিজাইন করা হয়েছে।
প্রচলিত চকের সাথে তুলনা করে, সমন্বিত তিন-রোলার কাঠামোটি মাল্টি-ডাইরেকশন রোপেন লিডের অনুমতি দেয় এবং স্থানীয় চাপ এবং রোপেন পরিধানকে উল্লেখযোগ্যভাবে হ্রাস করে।
এই পণ্যটি CB/T 38-1999 টাইপ C মান অনুসরণ করে, CB39-66 টাইপ C এর পরিবর্তে।
CB/T 38-1999 একটি ঝালাই বেস কাঠামো গ্রহণ করে, বোল্ট-অন CB39-66 ডিজাইনের তুলনায় উন্নত লোড ট্রান্সফার এবং উচ্চতর কাঠামোগত অখণ্ডতা সরবরাহ করে।
প্রতিটি মডেল একটি নির্দিষ্ট দড়ি বিরতি লোড (এমবিএল) এর সাথে মিলে যায়, যা লোড-ভিত্তিক সঠিক নির্বাচনকে সক্ষম করে।
দ্রুত বিবরণী
- কাঠামোঃ তিন রোলার → মাল্টি-ডাইরেকশন রোপ গাইড
- প্রযোজ্য দড়ি ব্যাসার্ধঃ 7 ¢ 37 মিমি → স্ট্যান্ডার্ড নির্বাচন পরিসীমা
- প্রযোজ্য দড়ি এমবিএলঃ 23583 কেএন → কী নির্বাচন পরামিতি
- মাউন্টঃ ওয়েল্ডেড বেস (CB/T 38-1999) / বোল্ট-অন (CB39-66 প্রতিস্থাপন)
- উপাদানঃ ঢালাই ইস্পাত → উচ্চ শক্তি এবং স্থায়িত্ব
- পৃষ্ঠঃ মসৃণ মেশিন → সুরক্ষা দড়ি
- সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র
প্রধান প্রযুক্তিগত পরামিতি (CB/T 38-1999 টাইপ সি)
| নামমাত্র আকার | শৃঙ্খলের সর্বাধিক ভাঙ্গন (কেএন) | ওয়্যার রোপ ডায়া | ফাইবার রোপ ডায়া | এল | বি | এইচ | L1 | ডি | ওজন (কেজি) |
| 75 | 23.3 | 7.4 | 12 | 550 | 170 | 116 | 150 | 75 | 27 |
| 100 | 52.5 | 11 | 18 | 750 | 200 | 147 | 210 | 100 | 60 |
| 125 | 93.4 | 15 | 24 | 920 | 250 | 173 | 260 | 125 | 116 |
| 150 | 145.8 | 18.5 | 30 | 1120 | 300 | 201 | 320 | 150 | 198 |
| 200 | 246.6 | 24 | 40 | 1420 | 370 | 251 | 410 | 200 | 398 |
| 250 | 373.6 | 30 | 48 | 1780 | 470 | 300 | 520 | 250 | 767 |
| 300 | 472.7 | 33.5 | 56 | 2120 | 550 | 353 | 620 | 300 | 1240 |
| 350 | 583.5 | 37.5 | 64 | 2440 | 640 | 386 | 720 | 350 | 1915 |
লোড এবং নির্বাচন ভিত্তি
"রোব ম্যাক্স ব্রেক (কেএন) " মানে প্রযোজ্য রোবের সর্বাধিক ব্রেকিং লোড (এমবিএল) ।
প্রতিটি শক আকার একটি সংশ্লিষ্ট দড়ি শক্তি স্তরের সাথে মেলে।
রেফারেন্স SWL ≈ দড়ি MBL ÷ নিরাপত্তা ফ্যাক্টর (সাধারণত 1.5 ∼ 2.0) ।
চটকটি শৃঙ্খলা ভাঙ্গার শক্তির সমান বা অতিক্রমকারী বোঝা সহ্য করতে ডিজাইন করা হয়েছে, চরম অবস্থার অধীনে কাঠামোগত সুরক্ষা নিশ্চিত করে।
নির্বাচন নির্দেশিকা
ধাপ ১ ️ রোপ ডায়মটার নির্বাচন করুন → মোরিং লাইন আকারের উপর ভিত্তি করে
ধাপ ২ ️ রোপ ব্রেকিং লোড (MBL) নিশ্চিত করুন → প্রাথমিক নির্বাচন পরামিতি
ধাপ 3 ️ চটক আকার নির্বাচন করুন → উভয় দড়ি ব্যাসার্ধ এবং এমবিএল মেলে
ধাপ 4 ️ ইনস্টলেশনের ধরন নিশ্চিত করুন → ঝালাই (নতুন বিল্ড) / বোল্ট-অন (পরিবর্তন)
ধাপ ৫ ০ সার্টিফিকেশন প্রয়োজনীয়তা নিশ্চিত করুন
ইঞ্জিনিয়ারিং নোট
CB/T 38-1999 লোড-ভিত্তিক মিলন চালু করে, যেখানে প্রতিটি মডেল একটি নির্দিষ্ট দড়ি ভাঙ্গার শক্তির সাথে মিলে যায়।
এটি মোরিং সিস্টেমের নকশা এবং প্রকৃত অপারেটিং লোডগুলির মধ্যে আরও ভাল সারিবদ্ধতা নিশ্চিত করে।
কাঠামো
তিন রোলার। কাস্টিং বডি। ঝালাই বেস। শক্তিশালী কাঠামো।
কাস্টম অ্যাট্রিবিউট
তিন-রোলার নকশা → লোড বিতরণ এবং কম দড়ি পরিধান
বিনামূল্যে ঘূর্ণন রোলার → ঘর্ষণ কমাতে
কাস্টিং স্টিলের দেহ → উচ্চ শক্তি
মসৃণ যোগাযোগের পৃষ্ঠ → সুরক্ষা দড়ি
অনুসন্ধান গাইড
রোপের ব্যাসার্ধ, রোপের এমবিএল, ইনস্টলেশনের ধরন, জাহাজের ধরন এবং সার্টিফিকেশনের প্রয়োজনীয়তা প্রদান করুন।
কিভাবে কাজ করে
দড়ি চোকের মধ্য দিয়ে যায় → রোলারগুলি ঘোরায় → ঘর্ষণ হ্রাস পায় → দড়ি মসৃণভাবে পরিচালিত হয় → পরিধান হ্রাস পায়।
অ্যাপ্লিকেশন
জাহাজের কমান্ডার। জাহাজের কমান্ডার।
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র
অঙ্কন ও ছবি

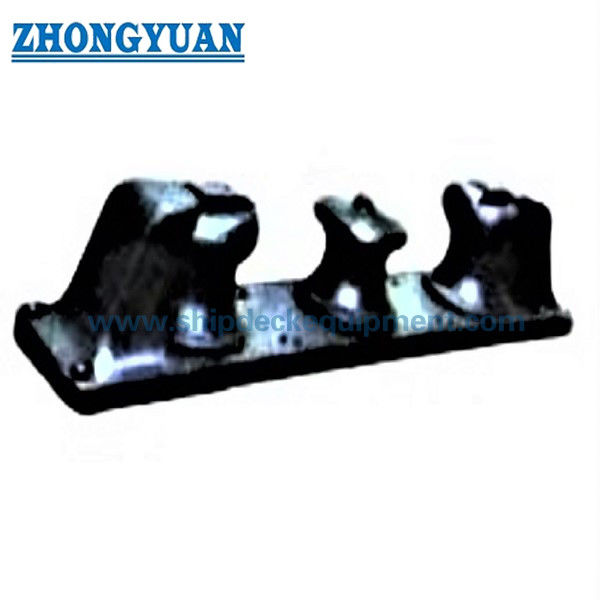

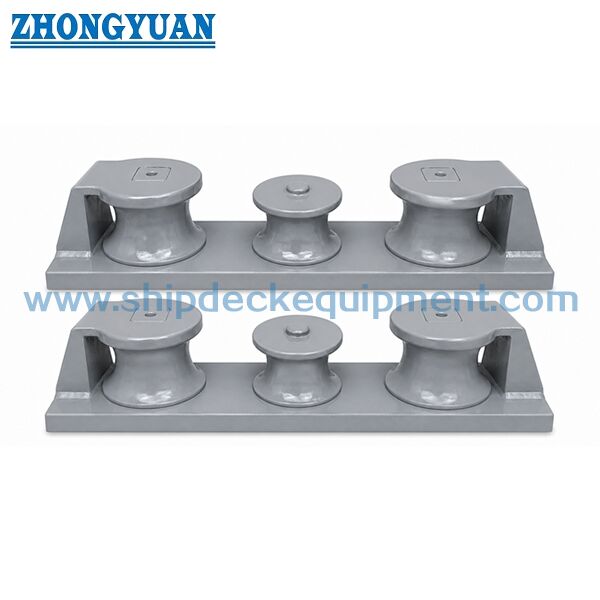

সাধারণ বিন্যাস অঙ্কন এবং পণ্য ফটো
অর্ডার
নির্দিষ্ট করুনঃ আকার, উপাদান, লেপ, সার্টিফিকেশন
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১: তিন রোলার চোক কেন ব্যবহার করা হয়?
উত্তরঃ ঘর্ষণ কমাতে, লোড বিতরণ এবং মোরিং দড়ি রক্ষা করুন।
প্রশ্ন ২: রোলারগুলো কি ঘুরতে পারে?
উত্তর: হ্যাঁ, সমস্ত রোলার অবাধে ঘোরাতে পারে যাতে পোশাকের পরিমাণ কম হয়।
প্রশ্ন 3: আকার কিভাবে নির্বাচন করবেন?
উত্তরঃ টেবিল থেকে দড়ি ব্যাসার্ধ এবং ভাঙ্গন লোড উপর ভিত্তি করে।
প্রশ্ন ৪ঃ আমার প্রকল্পের জন্য কোন স্ট্যান্ডার্ডটি বেছে নেওয়া উচিত?
উঃ নতুন বিল্ডিং প্রকল্পের জন্য, CB/T 38-1999 বা শ্রেণীবিভাজন সমাজের প্রয়োজনীয়তার মতো আপডেট হওয়া মানগুলি সুপারিশ করা হয়।
বিদ্যমান পাত্রে, CB 39-66 মাত্রা সাধারণত সরাসরি প্রতিস্থাপনের জন্য ব্যবহৃত হয়।
