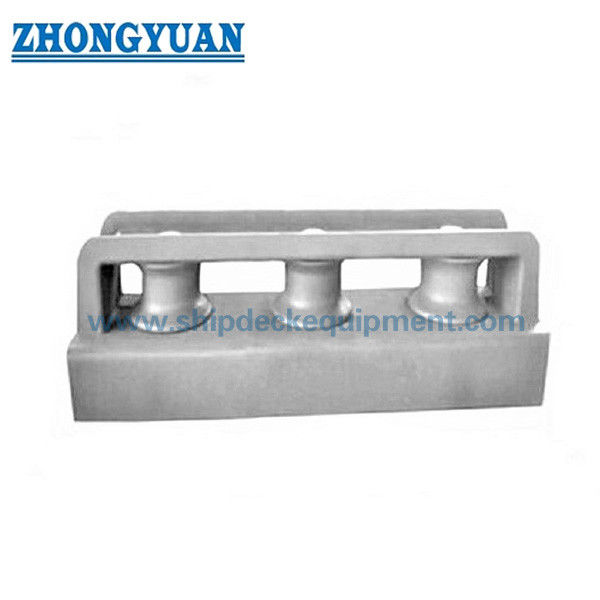

150×450 মিমি ক্লোজড টাইপ 3 রোলার ফায়ারলিড JIS F2014 DF DS কাস্টিং স্টীল শিপসাইড ফায়ারলিড মোরিং জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | JIS F 2014-1987 | টাইপ: | DF&DS ক্লোজড টাইপ |
|---|---|---|---|
| রোলার ব্যাস: | 150 ~ 450 মিমি | রোলার নং: | 3 রোলার |
| রোলার ওজন: | 53.8 ~ 650 কেজি | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | বন্ধ প্রকারের জাহাজের পাশের ফায়ারলিড,3 রোলার জাহাজের পাশের ফায়ারলিড,জেআইএস এফ ২০১৪ জাহাজের পাশের ফায়ারলিড |
||
পণ্যের বর্ণনা
150×450 মিমি ক্লোজড টাইপ 3 রোলার ফায়ারলিড JIS F2014 DF DS কাস্টিং স্টীল শিপসাইড ফায়ারলিড মোরিং জন্য
পণ্যের সংক্ষিপ্ত বিবরণ
JIS F2014 DF/DS বন্ধ টাইপ 3 রোলার ফায়ারলিড জাহাজের পাশের ডেক পজিশনে নিয়ন্ত্রিত মোরিং দড়ি গাইডিংয়ের জন্য ডিজাইন করা হয়েছে।
কাঠামোটি একটি শীর্ষ প্লেট ফ্রেমের মধ্যে আবদ্ধ তিনটি রোলার নিয়ে গঠিত, যা একটি সংজ্ঞায়িত দড়ি পথ নিশ্চিত করে এবং লোডের অধীনে দড়ি পালিয়ে যাওয়া রোধ করে।
উন্মুক্ত টাইপ ফেয়ারলিডের তুলনায়, বন্ধ টাইপ ডিজাইনটি আরও ভাল দড়ি নিয়ন্ত্রণ সরবরাহ করে, যা এটিকে সোজা লাইন মোরিং এবং সীমিত ডেক বিন্যাসের জন্য উপযুক্ত করে তোলে।
দ্রুত বিবরণী
রোলার ব্যাসার্ধঃ 150 √ 450 মিমি → দড়ি সামঞ্জস্যতা নির্ধারণ করে
লোড বিবেচনাঃ দড়ি বিরতি লোড উপর ভিত্তি করে নির্বাচন করা হবে → কাজের অবস্থার অধীনে নিরাপদ অপারেশন নিশ্চিত
কাঠামোর ধরনঃ বন্ধ প্রকার → নিয়ন্ত্রিত দড়ি পথ
রোলার কনফিগারেশনঃ 3 রোলার → লোড বিতরণ
স্ট্যান্ডার্ডঃ JIS F2014-1987
উপাদানঃ কাস্টিং স্টিল / সি-এমএন স্টিল
পৃষ্ঠঃ Sa2.5 + ইপোক্সি লেপ
প্রয়োগঃ জাহাজের পাশের মোরিং
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র
প্রধান প্রযুক্তিগত পরামিতি
দ্রষ্টব্যঃ লোড-ভিত্তিক নির্বাচন বা SWL মিলের জন্য, প্রযুক্তিগত সহায়তার জন্য আমাদের সাথে যোগাযোগ করুন।
| নামমাত্র ডায়া। |
রোলার | বুশ | ||||||||||||||
| ডি | ডি১ | ডি২ | এইচ | h | h1 | h2 | মিনিট। t |
r | r1 | r2 | t8 | t9 | ডি৩ | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | ১ | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10. এস |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| নামমাত্র ডায়া। |
ওয়াশিং মেশিন | পিন | আসন ও সমর্থন | |||||||||||||
| ডি৫ | ডি৬ | t.2 | d | d ১ | t3 | আমি | ১ | l2 | ১৩ | H1 | H2 | H3 | এল | L1 | L2 | |
| 150 | ১০০ | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | না | 90 |
| 400 | 260 | 128 | 12 | ১.২৫ | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| নামমাত্র ডায়া। |
আসন ও সমর্থন | বুশ জন্য স্ক্রু সেট করুন | টুকরা চেক করুন | |||||||||||||
| L3 | ডি৭ | ডি৮ | বি | t4 | t5 | r5 | r6 | W1 | W2 | বোল্ট নামমাত্র ডায়া। |
বোল্ট দৈর্ঘ্য |
না, না। | a | b | সি | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | এম৬ | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | এম৬ | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | এম এস | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | এম৮ | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | এম এস | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | এম এস | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | এম এস | 20 | 4 | 65 | 135 | 90 |
নির্বাচন নির্দেশিকা
সঠিক ফেয়ারলিড আকার এবং লোড ক্ষমতা নির্বাচন করতে সাহায্য প্রয়োজন? প্রকৌশল সহায়তা জন্য আমাদের সাথে যোগাযোগ করুন.
ধাপ ১ √ রোলারের ব্যাস নির্বাচন করুন
ধাপ ২ ✅ রোপের ধরন নিশ্চিত করুন
ধাপ ৩ ️ রোপ ব্রেকিং লোড নিশ্চিত করুন → ফায়ারলিডের আকারটি রোপের ধারণক্ষমতার সাথে মেলে তা নিশ্চিত করুন
ধাপ ৪ ️ ইনস্টলেশন নিশ্চিত করুন
ধাপ ৫ ০ সার্টিফিকেশন নিশ্চিত করুন
ধাপ ৬ ✅ রোপের পথ নিশ্চিত করুন (নিয়ন্ত্রিত)
কাঠামো
শীর্ষ প্লেট ফ্রেম ∙ ৩টি রোলার ∙ পিন শ্যাফ্ট ∙ বুশ লেয়ার ∙ পাশের প্লেট ∙
বন্ধ টাইপ বনাম খোলা টাইপ
বন্ধ টাইপ → শীর্ষ প্লেট সহ, নিয়ন্ত্রিত দড়ি পথ।
ওপেন টাইপ → কোন শীর্ষ প্লেট, নমনীয় দড়ি প্রবেশ।
কাস্টম অ্যাট্রিবিউট
বন্ধ কাঠামো → দড়ি থেকে পালানো রোধ করে
তিন রোলার → লোড বিতরণ
কাস্ট স্টিল → টেকসই
অনুসন্ধান গাইড
দয়া করে রোপের ব্যাসার্ধ, রোপের ধরণ, ইনস্টলেশনের অবস্থান এবং সার্টিফিকেশন প্রয়োজনীয়তা উল্লেখ করুন।
SWL বা লোড মেলে সমর্থন প্রয়োজন? আমাদের ইঞ্জিনিয়ারিং টিম সঠিক নির্বাচন সাহায্য করতে পারেন.
কিভাবে কাজ করে
কর্ণটি বন্ধ রোলারগুলির মধ্য দিয়ে যায় যা নিয়ন্ত্রিত দিকনির্দেশনা নিশ্চিত করে।
অ্যাপ্লিকেশন
জাহাজের মোরিং।
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র
অঙ্কন ও ছবি
সাধারণ বিন্যাস অঙ্কন এবং পণ্য ফটো উপলব্ধ
অর্ডার
MOQ: ১টি ইউনিট। ডেলিভারিঃ ৩০-৬০ দিন।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: বন্ধ টাইপ কি?
উঃ উপরের প্লেট দিয়ে।
প্রশ্ন ২ঃ কখন ব্যবহার করবেন?
উঃ সোজা দড়ি গাইডিং।
প্রশ্ন 3: পার্থক্য?
উঃ বন্ধ নিয়ন্ত্রণ দড়ি, খোলা নমনীয়।
প্রশ্ন ৪ঃ বন্ধ টাইপ ফায়ার লিডের জন্য লোড কিভাবে বিবেচনা করা হয়?
উত্তরঃ ফায়ারলিডটি দড়ি ব্যাসার্ধ এবং সংশ্লিষ্ট ভাঙ্গন লোডের উপর ভিত্তি করে বেছে নেওয়া উচিত। কাঠামোটি নির্ধারিত লোডের অবস্থার মধ্যে নিরাপদে দড়িটি গাইড এবং নিয়ন্ত্রণ করার জন্য ডিজাইন করা হয়েছে।
