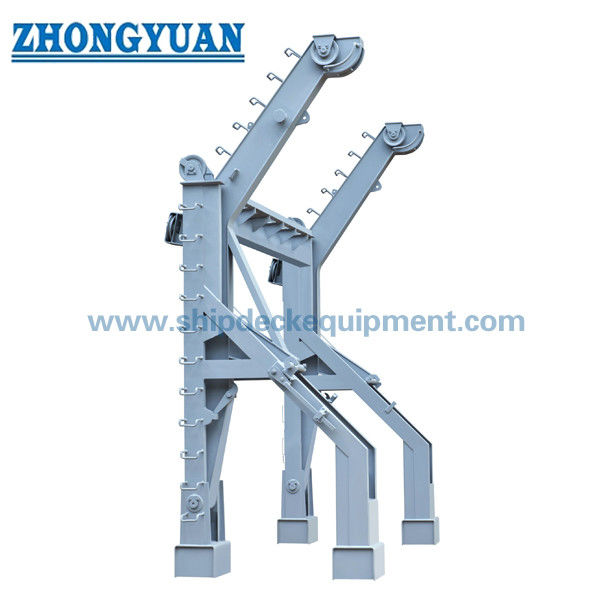

MED অনুমোদন মাধ্যাকর্ষণ Luffing আর্ম লাইফবোট ডেভিট জাহাজ জীবন বাঁচানোর সরঞ্জাম
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| মডেল নম্বার: | স্ট্যান্ডার্ড এবং কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | As per quotation |
| প্যাকেজিং বিবরণ: | প্যালেট বা কাস্টমাইজড |
| ডেলিভারি সময়: | প্রস্তাব অনুযায়ী |
| পরিশোধের শর্ত: | টিটি, এল/সি, ইত্যাদি |
| যোগানের ক্ষমতা: | গ্রাহকদের চাহিদা পূরণ করুন |
|
বিস্তারিত তথ্য |
|||
| ডেভিট নাম: | JYL68 মাধ্যাকর্ষণ luffing টাইপ davit | উইঞ্চের নাম: | JYWN52L লাইফবোট বৈদ্যুতিক নৌকা উইঞ্চ |
|---|---|---|---|
| অপারেশন পদ্ধতি: | বৈদ্যুতিক অপারেশন | ডেভিট কাজের লোড: | 71KN |
| উইঞ্চের কাজের লোড: | 52KN | লোড উত্তোলন: | 40KN |
| ডেভিট লোড কমানো: | Min. মিন. 20 KN, Max. 20 KN, সর্বোচ্চ। 71 KN 71 KN | উত্তোলনের গতি: | ≥4 মি/মিনিট (জীবন) ≥18.0 মি/মিনিট (উদ্ধার) |
| লাইফবোটের গতি কমানো: | S≥(0.4+0.02H) ×60= মি/মিনিট যেখানে, S=মি/সেকেন্ডে গতি কমছে | ||
| বিশেষভাবে তুলে ধরা: | লাইফবোট ল্যাফিং ডেভিট,ল্যাফিং ডেভিট,গ্র্যাভিটি ডেভিট |
||
পণ্যের বর্ণনা
MED অনুমোদন গ্র্যাভিটি লাফিং আর্ম লাইফবোট ডেভিট শিপ লাইফ সেভিং ইকুইপমেন্ট
বর্ণনা
1. সাধারণ প্রয়োজনীয়তা
1-1 ডেভিটটি MSC.47 (66)-SOLAS 1974 এবং MSC.48(66)-LSA-এর প্রয়োজনীয়তা মেনে ক্লাসিফিকেশন সোসাইটির অনুমোদনের অধীনে তৈরি এবং পরীক্ষা করা হয়।
1-2 ডেভিট যখন নৌকাটি আটকে রাখার জন্য ডিজাইন করা হবে।একটি ন্যূনতম সময়ে একটি ক্রমাগত আন্দোলন না থামিয়ে নৌকা নামানো হতে পারে.
1-3 রিমোট কন্ট্রোলের মাধ্যমে নৌকা নামানো যায়।ক্রু ছোট ড্রামে ব্রেক আর্ম এবং তারের স্পুল এর সাথে তারের সংযোগ দ্বারা নৌকার ভিতর থেকে উইঞ্চের হ্যান্ড ব্রেকটি ছেড়ে দিতে এবং বন্ধ করতে পারে।বিকল্পভাবে ক্রু ডেকের উপর হ্যান্ড ব্রেক চালাতে পারে।
নৌকার জন্য 1-4 ল্যাশিং ব্যবস্থা এগিয়ে এবং পিছন দিকে মারতে স্লিপ হুক ব্যবহার করে ম্যানুয়ালি ছেড়ে দেওয়া যেতে পারে।
1-5 উইঞ্চে একটি স্থায়ীভাবে মাউন্ট করা বৈদ্যুতিক মোটর লাইফ/রেসকিউ বোট উত্তোলন করার জন্য ব্যবহৃত হয়stowedঅবস্থান
1-6 উইঞ্চ ড্রাইভগুলি ওয়ান-ওয়ে ব্রেক, ডিস্ক টাইপ অক্ষীয় ঘর্ষণ ক্লাচ এবং সুরক্ষা ডিভাইস সহ ম্যানুয়াল উত্তোলন ক্র্যাঙ্ক দিয়ে সজ্জিত।
1-7 IMO রেজোলিউশন MSC81(70) অনুসারে এবং শ্রেণীবিভাগ সোসাইটি দ্বারা অনুমোদিত ডেভিট যন্ত্রপাতিগুলির পরিদর্শন এবং পরীক্ষাগুলি।
2. প্রধান প্রযুক্তিগত পরামিতি:
| সর্বোচ্চ নিরাপত্তা কাজের লোড কে.এন |
লোড উত্তোলন কে.এন |
সর্বোচ্চ প্রস্থ মিমি |
সর্বোচ্চ উচ্চতা মিমি |
সম্পূর্ণ ওজন কেজি |
| 25 | 14.5 | 2590 | 5100 | 2820 |
| 40 | 17 | 2800 | 5200 | 3492 |
| 50 | 30.5 | 2800 | 5200 | 4300 |
| 50 | 35 | 2550 | 6500 | 3200 |
| 70 | 35 | 3150 | 6200 | 4730 |
| 85 | 38 | 3430 | 6600 | 5025 |
| 120 | 60 | 4150 | 8200 | 6500 |
| 170 | 70 | 4430 | 9090 | 9438 |
| ১। | ডেভিট নাম: JYL68 গ্র্যাভিটি লাফিং টাইপ ডেভিট | টাইপ | JYL68 | |
| 2। | উইঞ্চের নাম: JYWN52L লাইফবোট বৈদ্যুতিক বোট উইঞ্চ | টাইপ | JYWN52L | |
| উইঞ্চের নাম: JYWN52R লাইফবোট এবং রেসকিউ বোট ইলেকট্রিক বোট উইঞ্চ | টাইপ | JYWN52R | ||
| ৩। | লাইফবোট নৌকার জন্য ডেভিট: পোর্টসাইড সেট/জাহাজ, স্টারবোর্ড সেট/জাহাজ | |||
| 4. | অপারেশন পদ্ধতি: বৈদ্যুতিক অপারেশন | |||
| ৫। | সরঞ্জাম এবং ডেকের মধ্যে সংযোগের ধরন: ঢালাই | |||
| ৬। | রিমোট কন্ট্রোল: 1) নৌকায় 2) বোর্ড সাইড 3) উইঞ্চের পাশে | |||
| ৭। | প্রধান প্রযুক্তিগত বৈশিষ্ট্য | |||
| 1) | ডেভিটের কাজের লোড: | 71 KN | ||
| 2) | উইঞ্চের কাজের লোড: | 52 KN | ||
| ৩) | উত্তোলন লোড: | 40 KN | ||
| 4) | ডেভিটের লোড কমানো: | মিন.20 KN, সর্বোচ্চ।71 KN | ||
| ৫) | উত্তোলনের গতি: |
≥4 মি/মিনিট (জীবন) ≥18.0 মি/মিনিট (উদ্ধার) |
|||
| ৬) | লাইফবোটের গতি কমানো: |
S≥(0.4+0.02H) ×60= মি/মিনিট যেখানে, S=মি/সেকেন্ডে গতি কমছে অবস্থা |
|||
| ৭) | নৌকা পতন: | 35WxK7-16-1770-Galv-কোন রোটারি টাইপ নেই | |||
| ৮। | মোটর ডেটা | ||||
| 1) | লাইফবোট উইঞ্চের মোটর | YZ160S-6-H | |||
| 2) | শক্তি: | 8.5 কিলোওয়াট | |||
| ৩) | লাইফবোটের মোটর এবং রেসকিউ বোট উইঞ্চ | YZ225L-4/16-H | |||
| 4) | শক্তি: | 25/12 কিলোওয়াট | |||
| ৫) | শক্তির উৎস: | 440V, 60Hz, 3 ফেজ | |||
| ৬) | মোটর প্রস্তুতকারক: | দেঝো চীন | |||
| ৭) | সুরক্ষা প্রকার: | IP56 | |||
| 8) | মোটর নিরোধক প্রকার: | চ | |||
| 9) | তাপমাত্রা উচ্চতা: | খ | |||
| 10) | তারের গ্রন্থি: | সঙ্গে | |||
| 11) | স্পেস হিটার | সঙ্গে | |||
| 12) | মাটির বোল্ট দিয়ে | সঙ্গে | |||
| ১৩) | শুরু করার পদ্ধতি: | সরাসরি | |||
| ৯। | বৈদ্যুতিক নিয়ন্ত্রণ বাক্স | ||||
| 1) | সুরক্ষা প্রকার: | IP56 | |||
| 2) | নিয়ন্ত্রণ ভোল্টেজ: | 220 | ভি, | 1 | পর্যায় |
| ৩) | লাইফবোটের জন্য 42V/400VA | সরবরাহ | |||
| 4) | প্রধান বৈদ্যুতিক অংশ | স্নাইডার | |||
| ৫) | অ্যাম্পিয়ার মিটার | সরবরাহ | |||
| ৬) | বাক্সের উপাদান: | মরিচা রোধক স্পাত | |||
| ৭) | বাক্সের রঙ: | মুনসেল 7.5BG7/2 | |||
| 10 | বোতাম | ||||
| 1) | তারের গ্রন্থি | সঙ্গে | |||
| 2) | 7m তারের সাথে বোতাম | সঙ্গে | |||
| ৩) | সুরক্ষা গ্রেড: | IP56 |
| 4) | ভিত্তি উপাদান: | পিভিসি |
| 11। | বোতাম সুরক্ষা বাক্স | |
| 1) | তারের গ্রন্থি | সঙ্গে |
| 2) | সুরক্ষা প্রকার: | IP56 |
| ৩) | বাক্সের উপাদান: | মরিচা রোধক স্পাত |
| 12। | ডেভিটের স্ব-ওজন: | ~4,300 কেজি/সেট |
| 13। | লাইফ বোট এবং রেসকিউ বোট উইঞ্চের স্ব-ওজন | ~1,370 কেজি/সেট |
2. আমাদের সাপ্লাই মেকারের সুযোগ:
| না |
Q'TY (প্রতি ডেভিট) |
বর্ণনা |
| 1 | 1 সেট | outfitting সঙ্গে Davit ফ্রেম |
| 2 | 1 সেট | সাজসজ্জার সাথে ডেভিট আর্ম |
| 3 | 1 সেট | ট্যাকল সহ প্রধান ইস্পাত তারের দড়ি |
| 4 | 1 সেট | ছোট পুলি সহ রিমোট কন্ট্রোল তার |
| 5 | 1 সেট | ল্যাশিং ইউনিট |
| 6 | 1 সেট | বৈদ্যুতিক মটর |
| 7 | 1 সেট | স্টার্টার প্যানেল |
| 8 | 1 সেট | তারের সঙ্গে RPB সুইচ বক্স 7m |
| 9 | 1 সেট | কমানোর পদ্ধতির নির্দেশনা প্লেট |
| 10 | 1 সেট | সমস্ত তারের গ্রন্থি |
| 11 | 3 সেট | সীমা সুইচ |
| 12 | 1 সেট | এক বছরের খুচরা যন্ত্রাংশ (ডেভিটের 2 সেটের জন্য) |
3. সরবরাহ ইয়ার্ডের পরিধি:
| না |
Q'TY (প্রতি ডেভিট) |
বর্ণনা |
| 1 | 1 সেট | তৈলাক্তকরণ তেল |
| 2 | 1 সেট | ডেক সমাবেশ এবং ইনস্টলেশন |
| 3 | 1 সেট | বৈদ্যুতিক তার |
| 4 | 1 সেট | অন-বোর্ড পরীক্ষা সঞ্চালন |
4. পেন্টিং পদ্ধতি
পৃষ্ঠ প্রস্তুতি: Sa2.5 থেকে শট ব্লাস্টিং
| পেইন্টিং | টাইপ | রঙ | DFT(μm) |
| বেস | 702 জিঙ্ক সমৃদ্ধ ইপোক্সি (ধূসর) | ধূসর | 2x40 |
| মধ্য | |||
| পৃষ্ঠতল |
