সামুদ্রিক অ্যাঙ্করিং এবং অফশোর মোরিং সিস্টেমের জন্য ছাঁটাই এবং কাস্ট স্টীল অ্যাঙ্কর চেইন আনুষাঙ্গিক

সামুদ্রিক অ্যাঙ্করিং এবং অফশোর মোরিং সিস্টেমের জন্য ছাঁটাই এবং কাস্ট স্টীল অ্যাঙ্কর চেইন আনুষাঙ্গিক

পণ্যের সংক্ষিপ্ত বিবরণ

এই পণ্য পরিসীমাটি স্টিলের অ্যাঙ্কর চেইন আনুষাঙ্গিকগুলিকে অন্তর্ভুক্ত করে যা জাহাজের অ্যাঙ্করিং এবং অফশোর মোরিং সিস্টেমগুলিতে চেইন সমন্বয়গুলি সংযুক্ত, শেষ, ঘোরানো, প্রসারিত বা অভিযোজিত করতে ব্যবহৃত হয়।উপলব্ধ আইটেমগুলির মধ্যে রয়েছে কেন্টার শিকল, জয়েন্ট চেইনস, শেষ চেইনস, সুইভেলস, সুইভেল চেইনস, বোয়ে চেইনস, সুইভেল গ্রুপ, প্লেট, সাধারণ লিঙ্ক, বর্ধিত লিঙ্ক, শেষ লিঙ্ক এবং প্রকল্প-নির্দিষ্ট সংযোগকারী উপাদান।

অ্যাক্সেসরিজগুলি স্বতন্ত্রভাবে তৈরি পণ্য হিসাবে উপস্থাপিত হওয়ার পরিবর্তে যোগ্যতাসম্পন্ন অ্যাঙ্কর চেইন উত্পাদন অংশীদারদের মাধ্যমে সরবরাহ করা হয়। নির্বাচনটি নামমাত্র চেইন ব্যাসের উপর ভিত্তি করে করা হয়,চেইন গ্রেড, জমাকরণ লিঙ্ক জ্যামিতি, প্রতিরোধ এবং ভাঙ্গন লোড প্রয়োজনীয়তা, পিন বিন্যাস, উপাদান রুট, তাপ চিকিত্সা, পরিদর্শন সুযোগ, এবং শ্রেণীবিভাগ ডকুমেন্টেশন।স্টক উপলব্ধতা জরুরী জাহাজ মেরামত বা প্রতিস্থাপন অনুসন্ধান সমর্থন করতে পারে, কিন্তু প্রকৃত আইটেম, গ্রেড, মাত্রা, চিহ্নিতকরণ, এবং সার্টিফিকেট লট উদ্ধৃতি আগে নিশ্চিত করা আবশ্যক।

উপলভ্য আনুষাঙ্গিকের ধরন

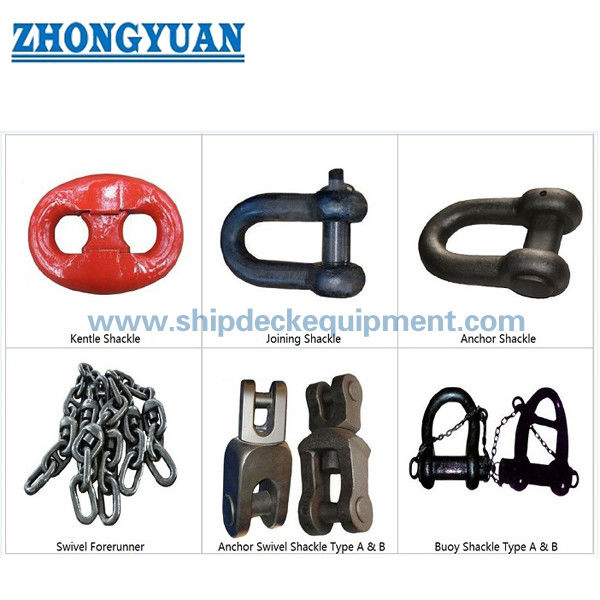

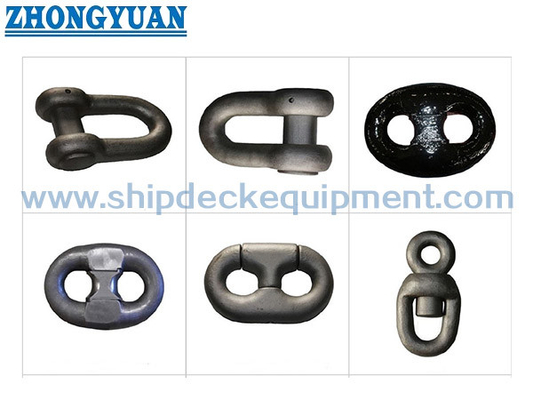

Kenter shackle | Joining shackle | End shackle | Swivel | Swivel shackle | C-shaped connecting shackle | Slim Kenter shackle | Forelock shackle | Pear-shaped shackle | Buoy shackle | Swivel group | Triangle plate | Round link | Common link | End link | Enlarged link | Studless link | Special-shaped connecting link

দ্রুত বিবরণী

• পণ্যের শ্রেণীঃ অ্যাঙ্কর চেইন এবং মোরিং চেইন আনুষাঙ্গিক → চেইন সমন্বয় সম্পূর্ণ বা প্রতিস্থাপন, সাধারণ উত্তোলন হার্ডওয়্যার হিসাবে ব্যবহার করা হয় না।
• নামমাত্র ব্যাসার্ধের পরিসীমাঃ সরবরাহের পরিসীমা হিসাবে 12.5 ′′ 162 মিমি → চূড়ান্ত উপলব্ধতা আনুষাঙ্গিকের ধরণ, গ্রেড, নির্মাতার অনুমোদন এবং স্টক স্থিতির উপর নির্ভর করে।
• উপকরণ রুটঃ কাঠের স্টিল, ছাঁচনির্মাণ স্টিল বা রোলড বার নির্মাণ → অনুমোদিত প্রক্রিয়াটি আনুষাঙ্গিক নকশা এবং প্রযোজ্য শ্রেণীর নিয়মের উপর নির্ভর করে।
• সামুদ্রিক অ্যাঙ্কর চেইনের গ্রেডঃ U2 / U3 সরবরাহিত তথ্যে উল্লেখ করা হয়েছে → প্রতিটি আইটেমের জন্য সঠিক শ্রেণীর নামকরণ এবং শংসাপত্রের সুযোগ নিশ্চিত করা আবশ্যক।
• অফশোর মোরিং গ্রেডঃ R3 / R3S / R4 উপলব্ধ হিসাবে উল্লেখ করা হয়েছে → অফশোর গ্রেডগুলির জন্য পৃথক অনুমোদিত উত্পাদন, তাপ চিকিত্সা, পরীক্ষা এবং ট্রেসযোগ্যতা প্রয়োজন।
• পৃষ্ঠ সুরক্ষাঃ কালো রঙের বা গরম ডুব galvanized → লেপ নির্বাচন চেইন সেবা, মাত্রিক ফিট, পরিদর্শন ক্রম, এবং প্রকল্পের স্পেসিফিকেশন বিবেচনা করা উচিত।
• বিশদ বোই-চ্যাঙ্কেলের পরিসীমাঃ নামমাত্র চেইন ব্যাসার্ধ 3890 মিমি → সরবরাহিত রেফারেন্স টেবিলে গ্রেড এম 2 / এম 3 পরীক্ষার বোঝা এবং টাইপ এ / টাইপ বি ওজন অন্তর্ভুক্ত রয়েছে।
• সরবরাহ এবং ডকুমেন্টেশনঃ স্টক বা প্রকল্পের অর্ডার → প্রস্তুতকারক, উপাদান, পরীক্ষা, এনডিই এবং শ্রেণীর ডকুমেন্টেশন শুধুমাত্র নিশ্চিত আদেশের আওতায় উপলব্ধ।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ সঠিক আনুষাঙ্গিক চিহ্নিত করুনঃ কেন্টার চেইন, শেষ চেইন, ঘূর্ণনশীল, ঘূর্ণনশীল গ্রুপ, বোই চেইন, বর্ধিত লিঙ্ক, বা অন্য সংযোগ আইটেম।

ধাপ ২ঃ চেইনের নামমাত্র ব্যাসার্ধ, চেইন নির্মাণ, গ্রেড, প্রযোজ্য মান বা শ্রেণির নিয়ম এবং সংলগ্ন চেইন লিঙ্কগুলির মিলিত মাত্রা নিশ্চিত করুন।

পদক্ষেপ 3: প্রয়োজনীয় প্রমাণ লোড, ব্রেকিং লোড, বা প্রত্যয়িত পরীক্ষার ভিত্তি সরবরাহ করুন। এসডব্লিউএল, প্রমাণ লোড, বা এমবিএল একে অপরের জন্য প্রতিস্থাপন করবেন না।

ধাপ ৪ঃ কাঠামো, ঢালাই বা ঘূর্ণিত বার নির্মাণ; তাপ চিকিত্সা অবস্থা; পিন এবং লকিং বিন্যাস; এবং ঢালাই মেরামতের উপর কোন সীমাবদ্ধতা নিশ্চিত করুন।

ধাপ ৫ঃ উদ্ধৃতি দেওয়ার আগে পৃষ্ঠের সমাপ্তি, চিহ্নিতকরণ, এনডিই, মাত্রার প্রতিবেদন, উপাদান সনাক্তকরণ, প্রস্তুতকারকের শংসাপত্র এবং শ্রেণির সাক্ষ্য নিশ্চিত করুন।

ধাপ ৬ঃ পরিমাণ, প্রয়োজনীয় ডেলিভারি সময়, গন্তব্য, স্টক প্রতিস্থাপনের তাৎক্ষণিকতা, জাহাজ বা অফশোর ইউনিটের ধরন এবং বিদ্যমান অংশের অঙ্কন বা স্পষ্ট ছবি প্রদান করুন।

কাঠামো

Forged or cast steel body | Pin / bolt and locking arrangement where applicable | Chain-compatible bearing surfaces | Heat-treated load path | Permanent identification and traceability marking | Black painted or specified galvanized finish

উপাদান, উত্পাদন এবং পরিদর্শন সুবিধা

• আনুষাঙ্গিক জ্যামিতি সংযোগকারী চেইনের সাথে মেলে, কারণ নামমাত্র ব্যাসার্ধ একা একটি শেকল, ঘোরানো, শেষ লিঙ্ক, বর্ধিত লিঙ্ক এবং সংলগ্ন চেইন তারের মধ্যে ফিট নিশ্চিত করে না।
• গড়া আনুষাঙ্গিক একটি গড়া লোড পথ প্রদান করে যখন অনুমোদিত নকশা এবং উপাদান রুট গড়া নির্দিষ্ট;প্রযোজ্য নকশা এবং অনুমোদন দ্বারা অনুমোদিত হলেই ঢালাই বা ঘূর্ণিত বারের বিকল্প সরবরাহ করা হয়.
• তাপ চিকিত্সা গ্রেড এবং উত্পাদন রুট দ্বারা নির্বাচিত হয় এবং নির্দিষ্ট প্রমাণ, ভাঙ্গন, যান্ত্রিক, এবং পরিদর্শন পর্যায়ে আগে সম্পন্ন করা হয়।
• শ্রেণীবদ্ধ সরবরাহের জন্য, উপাদান সনাক্তকরণ, তাপ সংখ্যা, গ্রেড চিহ্নিতকরণ এবং পরীক্ষার ডকুমেন্টেশন অনুমোদিত উপাদান থেকে সমাপ্ত আনুষাঙ্গিক পর্যন্ত অনুসরণযোগ্য হওয়া উচিত।
• অফশোর R3 / R3S / R4 আনুষাঙ্গিকগুলি প্রচলিত U2 / U3 জাহাজের অ্যাঙ্কর-চেইন আনুষাঙ্গিকগুলির থেকে পৃথক অনুমোদন এবং যোগ্যতার ক্ষেত্র হিসাবে চিকিত্সা করা হয়।
• মাত্রা পরিদর্শন পিন ব্যাসার্ধ, জোড়া খোলার, ভারবহন পৃষ্ঠতল, লকিং clearances, এবং বিদ্যমান চেইন সমন্বয় সঙ্গে সংযোগ করার জন্য প্রয়োজনীয় মাত্রা অন্তর্ভুক্ত করা উচিত।
• নির্বাচিত স্টক আইটেমগুলি শারীরিক পরিদর্শন, মাত্রা নিশ্চিতকরণ, গ্রেড যাচাইকরণ এবং শংসাপত্র-লট উপলভ্যতার সাপেক্ষে মেরামতের সীসা সময়কে সংক্ষিপ্ত করতে পারে।

কাস্টম অ্যাট্রিবিউট

• সরবরাহের অবস্থাঃ উত্পাদিত সরবরাহ পণ্য → যোগ্যতাসম্পন্ন অ্যাঙ্কর-চেইন উত্পাদন অংশীদারদের মাধ্যমে সরবরাহ করা; অনুমোদিত প্রস্তুতকারকের উদ্ধৃতি দিয়ে নিশ্চিত করা হয়।
• পণ্য পরিসীমাঃ স্ট্যান্ডার্ড এবং বিশেষ চেইন আনুষাঙ্গিক → নির্বাচন সংযোগ, সমাপ্তি, ঘূর্ণন, প্রসারিত, এবং booy বা mooring ইন্টারফেস জুড়ে।
• নামমাত্র ব্যাসার্ধঃ 12.5×162 মিমি সরবরাহ পরিসীমা → অনুমোদিত আকারের পরিসীমা আনুষাঙ্গিকের ধরণ, গ্রেড এবং নির্মাতার উপর নির্ভর করে পরিবর্তিত হয়।
• সামুদ্রিক গ্রেডঃ U2 / U3 → শুধুমাত্র যখন নির্দিষ্ট জাহাজের অ্যাঙ্কর চেইন গ্রেড এবং সার্টিফিকেট নিশ্চিত করা হয় তখন ব্যবহার করুন।
• অফশোর গ্রেডঃ R3 / R3S / R4 → অফশোর মোরিং চেইনের অনুমোদন, নিয়ন্ত্রিত উপাদান, তাপ চিকিত্সা, পরীক্ষা এবং ট্রেসেবিলিটি প্রয়োজন।
• উপাদান রুটঃ কাস্ট / কাস্ট / রোল স্টিল → চূড়ান্ত রুট আনুষাঙ্গিক নকশা, শ্রেণী প্রয়োজনীয়তা, এবং অনুমোদিত উত্পাদন প্রক্রিয়া অনুসরণ করে।
• সারফেস ফিনিসঃ কালো রঙের / গরম ডুবিয়ে গ্যালভানাইজড → চূড়ান্ত ফিনিস সার্ভিস পরিবেশ এবং প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।
• শংসাপত্রের ক্ষেত্রঃ অর্ডার প্রয়োজনীয়তা → শ্রেণী শংসাপত্র অনুসারে, উপাদান রেকর্ড, পরীক্ষা, এনডিই এবং চিহ্নিতকরণ স্ট্যান্ডার্ড অন্তর্ভুক্তি হিসাবে অনুমান করা হয় না।

কিভাবে কাজ করে

প্রয়োজনীয় চেইন সংযোগ চিহ্নিত করা হয়েছে → আনুষাঙ্গিকের ধরণ, নামমাত্র ব্যাসার্ধ, গ্রেড এবং জোটের জ্যামিতি মিলছে → পিন, শেকল, সুইভেল,অথবা সংযোগকারী লিঙ্কটি চেইন সিস্টেমে একত্রিত হয় → টেন্সিল লোড অনুমোদিত লোড পথের মাধ্যমে স্থানান্তরিত হয় → চিহ্নিতকরণ, পরিদর্শন, পরীক্ষা, এবং ডকুমেন্টেশন অর্ডার সুযোগ অনুযায়ী সম্পন্ন হয়

অ্যাপ্লিকেশন

Ship anchor chain cable assemblies | Chain locker and bitter-end connections | Anchor-to-chain connection groups | Buoy and mooring connections | Offshore positional mooring systems | SPM and terminal chain assemblies | Newbuilding supply | Ship-repair and replacement spares

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং সার্ভে সাক্ষ্যদান নির্বাচিত আনুষাঙ্গিক, গ্রেড, অনুমোদিত প্রস্তুতকারক, উপাদান ট্রেসেবিলিটি, পরীক্ষার সুযোগ এবং শ্রেণিবদ্ধকরণ সমাজের প্রয়োজনীয়তা অনুসারে সাজানো যেতে পারে।প্রাপ্তিসাধ্যতা প্রকল্প পর্যালোচনার সাপেক্ষে এবং অর্ডার দেওয়ার আগে নিশ্চিত করা উচিত.

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: একটি অ্যাঙ্কর চেইন আনুষাঙ্গিক অর্ডার করার জন্য নামমাত্র চেইন ব্যাস যথেষ্ট?

উত্তরঃ না। আনুষাঙ্গিকের ধরন, চেইন গ্রেড, সংলগ্ন লিঙ্ক মাত্রা, পিন বিন্যাস, প্রতিরোধ বা ভাঙ্গন লোড ভিত্তি, মান বা অনুমোদিত অঙ্কন, এবং শংসাপত্রের প্রয়োজনীয়তাও নিশ্চিত করতে হবে।

প্রশ্ন ২ঃ একটি U2 বা U3 জাহাজের অ্যাঙ্কর চেইন আনুষাঙ্গিক একটি R3 বা R4 অফশোর মোরিং আনুষাঙ্গিক প্রতিস্থাপন করা যেতে পারে?

A2: স্বয়ংক্রিয়ভাবে নয়। প্রচলিত জাহাজের অ্যাঙ্কর চেইন গ্রেড এবং অফশোর মোরিং গ্রেডের বিভিন্ন উপাদান, অনুমোদন, তাপ চিকিত্সা, পরীক্ষা, ক্লান্তি, ট্রেসেবিলিটি,এবং ডকুমেন্টেশন প্রয়োজনীয়তাপ্রতিস্থাপনের জন্য ডিজাইন এবং ক্লাস অনুমোদন প্রয়োজন।

প্রশ্ন ৩ঃ শ্রেণীবদ্ধ আদেশের জন্য কোন নথি উল্লেখ করা উচিত?

A3: আদেশের উপর নির্ভর করে, অনুমোদিত প্রস্তুতকারকের এবং পণ্যের পরিসীমা, উপাদান শংসাপত্র, তাপ চিকিত্সা রেকর্ড, মাত্রা প্রতিবেদন, প্রমাণ এবং ভাঙ্গন লোড রেকর্ড, যান্ত্রিক পরীক্ষা,এনডিই রিপোর্ট, সনাক্তকরণ তালিকা, এবং শ্রেণী শংসাপত্র বা জরিপ অনুমোদন।
