AC-14 স্টকলেস হাই হোল্ডিং পাওয়ার অ্যাঙ্কর | জাহাজের জন্য কাস্ট স্টিল বোয়ার অ্যাঙ্কর

এসি-১৪ স্টকলেস হাই হোল্ডিং পাওয়ার অ্যাঙ্কর।

পণ্যের সংক্ষিপ্ত বিবরণ

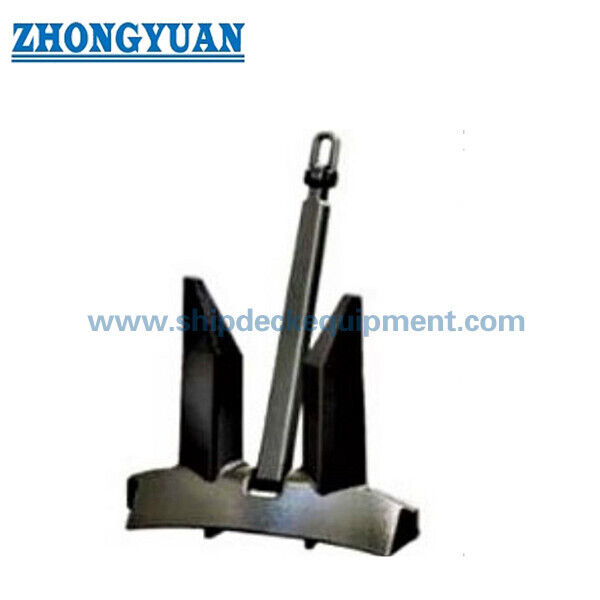

এসি-১৪ হল জাহাজের নোঙ্গর স্থাপনের জন্য একটি স্ট্যাকহীন উচ্চ-ধারণ ক্ষমতা (এইচএইচপি) নোঙ্গর যেখানে অনুমোদিত নোঙ্গর নকশা, নামমাত্র ভর, নোঙ্গর চেইন ক্যাবল, হাউস পাইপ, উইন্ডলাস,এবং সুরক্ষা ব্যবস্থা এক সমন্বিত সিস্টেম হিসাবে নির্বাচন করা হয়এর প্রশস্ত মুকুট, দীর্ঘ ফ্লুকস এবং লম্বা প্রান্তিক শক্তিশালীকরণ পাঁজরগুলি এসি -১৪ ফর্মের বৈশিষ্ট্যযুক্ত এবং এটি একটি স্টক ছাড়াই সমুদ্র তল অনুপ্রবেশ এবং স্থিতিশীল লোড স্থানান্তরকে সমর্থন করার উদ্দেশ্যে।

ক্রয়ের জন্য নামমাত্র নোঙ্গর ভর শুধুমাত্র জাহাজের ধরন থেকে নির্বাচন করা উচিত নয়। এটি জাহাজের সরঞ্জাম নম্বর, প্রযোজ্য শ্রেণীবিভাগের নিয়ম,অনুমোদিত অ্যাঙ্করিং সরঞ্জাম টেবিল, এবং জাহাজ-নির্দিষ্ট বিন্যাস অঙ্কন উপাদান গ্রেড, তাপ চিকিত্সা, অ ধ্বংসাত্মক পরীক্ষা, প্রমাণ লোড পরীক্ষা, চিহ্নিতকরণ, লেপ, শংসাপত্রের সুযোগ,এবং চেইন সংযোগের বিবরণ উত্পাদনের আগে সম্মত করা উচিত.

দ্রুত বিবরণী

• পণ্যের ধরনঃ AC-14 স্টকলেস HHP অ্যাঙ্কর → ক্লাস-অনুমোদিত জাহাজের অ্যাঙ্করিং সিস্টেমের অংশ হিসাবে ব্যবহারের জন্য ডিজাইন করা।
• সরবরাহিত মাত্রা টেবিলে নামমাত্র ভরঃ 75 কেজি থেকে 30,000 কেজি → ছোট রেফারেন্স আকারগুলি থেকে বড় বুয়ার-অ্যাঙ্কর আকারগুলি জুড়ে; প্রকল্পের নির্বাচন ক্লাস অনুমোদনের সাপেক্ষে রয়ে গেছে।
• নির্মাণঃ কাস্ট স্টিলের অ্যাঙ্কর বডি শ্যাঙ্ক, মুকুট, ফ্লুকস, পিন এবং অ্যাঙ্কর শ্যাকেলের বিন্যাস → অনুমোদিত অঙ্কন অনুসারে সঠিক উপাদান উপাদান এবং সমাবেশের বিবরণ।
• এইচএইচপি শ্রেণীবিভাগের ভিত্তিঃএইচএইচপি স্ট্যাটাস ডিজাইন এবং অনুমোদন-নির্দিষ্ট.
• ভর সুবিধাঃ শ্রেণীর নিয়মগুলি অনুমোদিত এইচএইচপি বোয়ার অ্যাঙ্করকে সাধারণ স্ট্যাকহীন অ্যাঙ্কর ভরের 75% হতে পারে → এটি প্রতিটি প্রকল্পের জন্য স্বয়ংক্রিয়ভাবে হ্রাস নয়।
• পৃষ্ঠের চিকিত্সাঃ কালো বিটুমিনাস পেইন্ট, অ্যান্টি-জারা পেইন্ট, বা প্রকল্প-নির্দিষ্ট লেপ → চূড়ান্ত সিস্টেমটি সঞ্চয়, পরিবহন, ইনস্টলেশন এবং জাহাজের লেপের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়া উচিত।
• পরিদর্শন ফোকাসঃ উপাদান ট্রেসেবিলিটি, মাত্রিক পরিদর্শন, ঢালাইয়ের গুণমান, এনডিই, প্রমাণ লোড পরীক্ষা, মুক্ত চলাচল এবং চিহ্নিতকরণ → সুযোগ শ্রেণি এবং আদেশের প্রয়োজনীয়তার উপর নির্ভর করে।
• সার্টিফিকেট অপশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, বা নির্মাতার ডকুমেন্টেশন → প্রকল্পের প্রয়োজনীয়তা অনুযায়ী এবং অনুমোদনের আওতার সাপেক্ষে উপলব্ধ।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ জাহাজের সরঞ্জাম নম্বর, প্রয়োজনীয় বোর-অ্যাঙ্কর ভর, এইচএইচপি গ্রহণযোগ্যতা, পরিষেবা নোটেশন এবং প্রযোজ্য শ্রেণীবিভাগ সমাজের নিয়ম নিশ্চিত করুন।

ধাপ ২ঃ এসি-১৪ প্রকার, নামমাত্র ভর, অনুমোদিত অঙ্কন বা মান, মাত্রা রেফারেন্স এজেজে এবং অর্ডারটি নতুন বিল্ডিং বা প্রতিস্থাপনের জন্য কিনা তা নিশ্চিত করুন।

ধাপ ৩ঃ অ্যাঙ্কর চেইন ক্যাবলের গ্রেড এবং ব্যাস নিশ্চিত করুন, অ্যাঙ্কর চেইন / জয়েন্টের বিন্যাস, হাউস পাইপ জ্যামিতি, উইন্ডলাস সামঞ্জস্যতা এবং বোর্ড সিকিউরিটি বিন্যাস।

ধাপ ৪ঃ ঢালাই ইস্পাতের গ্রেড, তাপ চিকিত্সা, উপাদান ট্রেসেবিলিটি, এনডিই পদ্ধতি এবং পরিমাণ, মাত্রা সহনশীলতা, প্রমাণ লোড পরীক্ষা এবং জরিপ সাক্ষীর প্রয়োজনীয়তা নিশ্চিত করুন।

পদক্ষেপ ৫ঃ পৃষ্ঠের চিকিত্সা, চূড়ান্ত রঙ বা লেপ সিস্টেম, চিহ্নিতকরণ, প্যাকিং, পরিমাণ, বিতরণ গন্তব্য এবং প্রয়োজনীয় বিতরণ সময় নিশ্চিত করুন।

ধাপ ৬ঃ জাহাজের নোঙ্গর স্থাপনের ব্যবস্থা, শ্রেণীর অনুমোদিত সরঞ্জাম টেবিল, নোঙ্গর পকেট/হাউস পাইপের অঙ্কন, বিদ্যমান নোঙ্গর পরিমাপ এবং ছবি প্রদান করুন, যদি পাওয়া যায়।

কাঠামো

Anchor shackle | Cast steel shank | Trunnion / pin connection | Broad crown | Twin long flukes | Longitudinal reinforcing ribs | Bills / palms | Stockless rotating head arrangement | Protective coating

ধারণ ক্ষমতা, কাস্টিং এবং মানের সুবিধা

• The stockless configuration allows the anchor head to rotate relative to the shank so that the flukes can orient toward the seabed during deployment and recover into the hawse arrangement without a transverse stock.
• প্রশস্ত মুকুট এবং লম্বা ফ্লুক জ্যামিতি সাধারণ স্টকলেস ফর্মের তুলনায় মাটি-অঙ্গীকারের এলাকা বৃদ্ধি করে;প্রকৃত হোল্ডিং পারফরম্যান্স অনুমোদিত HHP পরীক্ষা এবং সমুদ্র তল অবস্থার উপর নির্ভরশীল.
• এইচএইচপি চিহ্নিতকরণ শুধুমাত্র চেহারা উপর ভিত্তি করে নয়। অ্যাঙ্কর ডিজাইন পূর্ণ স্কেল ধরে রাখার ক্ষমতা প্রমাণ অনুমোদিত করা উচিত,এবং প্রকল্পটি নিশ্চিত করতে হবে যে নির্বাচিত অনুমোদনটি প্রয়োজনীয় ভর পরিসীমা জুড়ে.
• ঢালাই ইস্পাতের উপাদানগুলি অনুমোদিত উপাদান থেকে তৈরি করা উচিত যা প্রয়োজন অনুসারে ট্রেসযোগ্যতা এবং তাপ চিকিত্সা সহ।অনুমোদিত পদ্ধতি এবং পরিদর্শক গ্রহণ অনুসরণ করা উচিত.
• গুরুত্বপূর্ণ পরিদর্শন পয়েন্টগুলির মধ্যে রয়েছে ফ্লুক এবং মুকুট পৃষ্ঠতল, শ্যাঙ্ক এবং পিন ইন্টারফেস, অ্যাঙ্কর চেইন সংযোগ, মাত্রিক সম্মতি, মাথার মুক্ত ঘূর্ণন, চিহ্নিতকরণ,এবং পরীক্ষার পর পরীক্ষা.
• পরীক্ষা ও পরীক্ষার পরিকল্পনায় প্রুফ লোড টেস্টিং, এনডিই, যান্ত্রিক পরীক্ষা এবং শংসাপত্রের বিষয়বস্তু সাধারণ শংসাপত্রের তালিকা থেকে অনুমান করার পরিবর্তে সংজ্ঞায়িত করা উচিত।
• প্রতিস্থাপন প্রকল্পগুলির জন্য, বিদ্যমান হাউস পাইপ, অ্যাঙ্কর পকেট, stopper, চেইন ক্যাবল এবং উইন্ডলাস লিডের সাথে আকারের ফিটটি নামমাত্র ভরের সাথে মেলে।

কাস্টম অ্যাট্রিবিউট

• অ্যাঙ্কর প্রকারঃ AC-14 স্টকহীন HHP অ্যাঙ্কর → নির্বাচিত শ্রেণীর জন্য অনুমোদিত নকশা এবং ভর পরিসীমা নিশ্চিত করুন।
• নামমাত্র ভরঃ 75 ¢ 30,000 কেজি সরবরাহিত টেবিলে → চূড়ান্ত ভর জাহাজের নোঙ্গর সরঞ্জামের প্রয়োজনীয়তা অনুসরণ করে।
• উপাদানঃ কাস্ট স্টিল → সঠিক গ্রেড, তাপ চিকিত্সা অবস্থা, এবং উপাদান উপাদান সময়সূচী নিশ্চিত করা হবে।
• হোল্ডিং পাওয়ার ক্যাটাগরিঃ এইচএইচপি → ক্লাস গ্রহণের জন্য ডিজাইনের জন্য প্রমাণিত হোল্ডিং পাওয়ার পারফরম্যান্স প্রয়োজন।
• চেইন সংযোগঃ অ্যাঙ্কর চেইন / প্রকল্প-নির্দিষ্ট সংযোগ → পিন ব্যাসার্ধ, খোলার এবং সামঞ্জস্যের জন্য অঙ্কন নিশ্চিতকরণ প্রয়োজন।
• প্রুফ লোড টেস্টঃ প্রযোজ্য শ্রেণীর নিয়ম অনুযায়ী → পরীক্ষার লোড, ফিক্সচার, সাক্ষী এবং গ্রহণযোগ্যতার মানদণ্ড উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা হবে।
• এনডিই এবং পরিদর্শনঃ অনুমোদিত আইটিপি → পদ্ধতি অনুসারে, কভারেজ, গ্রহণযোগ্যতা মানদণ্ড এবং সমীক্ষার হোল্ড পয়েন্টগুলি প্রকল্পের আওতার উপর নির্ভর করে।
• সারফেস ট্রিটমেন্টঃ বিটুমিনোস ব্ল্যাক পেইন্ট / অ্যান্টি-কোরোসিওন লেপ / কাস্টমাইজড → লেপের স্পেসিফিকেশন এবং প্রস্তুতি গ্রেড নিশ্চিত করা হবে।
• চিহ্নিতকরণ ও ট্রেসেবিলিটিঃ ক্লাস এবং অর্ডার প্রয়োজনীয়তা অনুসারে → নামমাত্র ভর, সনাক্তকরণ, তাপ / ট্রেসেবিলিটি রেফারেন্স এবং প্রযোজ্য হিসাবে শংসাপত্রের লিঙ্ক।

কিভাবে কাজ করে

Anchor is released through the hawse pipe → Stockless head rotates and flukes orient toward the seabed → Chain pull develops a low lead angle → Flukes penetrate and mobilize soil resistance → Chain catenary and anchor holding resistance restrain the vessel → Windlass recovers the anchor into the hawse or anchor pocket

অ্যাপ্লিকেশন

বুয়ার অ্যাঙ্করিং সিস্টেম কনটেইনার জাহাজ বাল্ক ক্যারিয়ার ট্যাঙ্কার সাধারণ মালবাহী জাহাজ রো-রো এবং যানবাহন ক্যারিয়ার নতুন বিল্ডিং প্রকল্প অ্যাঙ্কর প্রতিস্থাপন এবং পুনর্নির্মাণ প্রকল্প

সার্টিফিকেশন এবং সুবিধা

উপাদান সার্টিফিকেট, প্রস্তুতকারকের ডকুমেন্টেশন, পরিদর্শন রেকর্ড, প্রমাণ লোড পরীক্ষা রেকর্ড, এবং শ্রেণী সার্টিফিকেট প্রকল্পের প্রয়োজনীয়তা, অনুমোদিত নকশা অবস্থা, সার্ভে সুযোগ অনুযায়ী সাজানো যেতে পারে,এবং শ্রেণীবিভাগের পদ্ধতি.

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

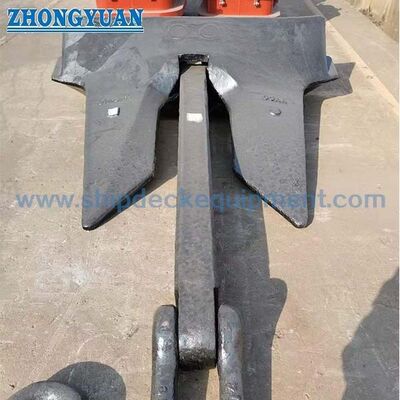

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: সঠিক এসি-১৪ অ্যাঙ্কর ভর কীভাবে নির্বাচন করা হয়?

A1: নির্বাচনটি জাহাজের সরঞ্জাম নম্বর এবং শ্রেণীর অনুমোদিত নোঙ্গর সরঞ্জামের প্রয়োজনীয়তার উপর ভিত্তি করে করা উচিত, তারপরে AC-14 অনুমোদনের পরিসীমা, চেইন ক্যাবল, হাউস পাইপ,উইন্ডলাসমাত্রা টেবিল একা একটি সম্পূর্ণ নির্বাচন ভিত্তি নয়।

প্রশ্ন ২ঃ প্রতিটি এসি-১৪ অ্যাঙ্কর কি স্বয়ংক্রিয়ভাবে একটি সাধারণ স্টকলেস অ্যাঙ্কারের তুলনায় ২৫% হালকা?

A2: না। শ্রেণীবিভাগের নিয়মগুলি একটি প্রমাণিত এবং অনুমোদিত HHP বোর অ্যাঙ্করকে সাধারণ স্টকের প্রয়োজনীয়তার 75% এর সমান একটি ভর থাকতে অনুমতি দিতে পারে।এই হ্রাস শুধুমাত্র তখনই প্রযোজ্য যখন সংশ্লিষ্ট শ্রেণিবদ্ধকরণ সংস্থা অ্যাঙ্কর ডিজাইন এবং প্রকল্পের ব্যবস্থা গ্রহণ করে.

প্রশ্ন ৩ঃ শ্রেণি সার্টিফিকেশন এবং পরীক্ষার জন্য কী নিশ্চিত করা উচিত?

A3: শ্রেণী সংস্থা, অনুমোদিত অঙ্কন বা প্রকার অনুমোদনের অবস্থা, উপাদান গ্রেড, তাপ চিকিত্সা, এনডিই, যান্ত্রিক পরীক্ষা, প্রমাণ লোড পরীক্ষা, মাত্রা পরিদর্শন, বিনামূল্যে ঘূর্ণন পরীক্ষা, চিহ্নিতকরণ,জরিপ রক্ষণাবেক্ষণ পয়েন্ট, এবং চূড়ান্ত সার্টিফিকেট তালিকা উদ্ধৃতি আগে.
