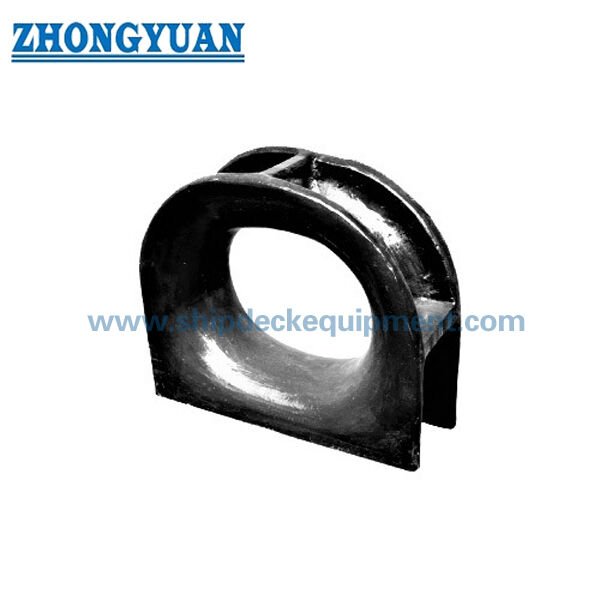

ডেক মাউন্ট করা বন্ধ মোরিং চক∙ জাহাজ মোরিং জন্য কাস্ট স্টীল রোপ গাইড (JIS F 2005)
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| উপকরণ: | কাস্টিং সি-এমএন স্টিল, কাস্টিং স্টেইনলেস স্টিল, আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে | প্রযুক্তিগত মান: | JIS F2005-1975 |
|---|---|---|---|
| ওজন: | 3.7 থেকে 232 কেজি | সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি-জিএল, এলআর, কেআর, আইআরএস | ||
| বিশেষভাবে তুলে ধরা: | জেআইএস এফ 2005-1975 চক শিপ বন্ধ,স্টিল বন্ধ চক শিপ,ই এম বন্ধ মেরিন চক |
||
পণ্যের বর্ণনা
ডেক মাউন্টেড ক্লোজড মুরিং চক | কাস্ট স্টিল রোপ গাইড ফর শিপ মুরিং (JIS F 2005)
পণ্য ওভারভিউ
JIS F 2005 ডেক মাউন্টেড ক্লোজড মুরিং চক হল একটি ঢালাই ইস্পাত দড়ি গাইড যা শিপ মুরিং ডেকে ব্যবহৃত হয়। এটি তারের দড়ি, ম্যানিলা দড়ি, বা অন্যান্য নির্দিষ্ট মুরিং দড়িকে একটি বদ্ধ ডিম্বাকৃতি খোলার মাধ্যমে গাইড করার জন্য ডেকের কাঠামোতে ঢালাই করা হয়, যা দড়ির পথ নিয়ন্ত্রণ করতে এবং বার্থিং, স্থানান্তর এবং পোতাশ্রয়ের মুরিং অপারেশনের সময় তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস করতে সহায়তা করে।
এই পৃষ্ঠাটি 100 থেকে 500 পর্যন্ত সরবরাহকৃত JIS F 2005-1975 ক্লোজড চক মাপগুলিকে কভার করে৷ নির্বাচনটি নামমাত্র আকার, প্রযোজ্য দড়ি ব্যাস, সামগ্রিক ডেকের বিন্যাস, ওয়েল্ড সংযোগ, ডেকের শক্তিবৃদ্ধি, পৃষ্ঠের চিকিত্সা এবং শংসাপত্রের প্রয়োজনীয়তা দ্বারা পরীক্ষা করা উচিত৷ এটি একটি ডেক-মাউন্ট করা ঢালাই চক।
দ্রুত স্পেসিফিকেশন
• পণ্যের ধরন: ডেক মাউন্ট করা বন্ধ মুরিং চক → শিপ মুরিং ডেক ব্যবস্থার জন্য বন্ধ দড়ি প্যাসেজ।
• স্ট্যান্ডার্ড: JIS F 2005-1975 → অঙ্কন ফর্ম, নামমাত্র আকার, প্রধান মাত্রা এবং গণনা করা ভরের জন্য রেফারেন্স।
• নামমাত্র আকার পরিসীমা: 100 থেকে 500 → প্রদত্ত টেবিলে ছোট থেকে বড় ডেক মুরিং চক অ্যাপ্লিকেশনগুলিকে কভার করে৷
• উপাদানের বিকল্প: কাস্ট C-Mn স্টিল, কাস্ট স্টেইনলেস স্টিল, বা আইসব্রেকার প্রকল্পের জন্য বিশেষ ইস্পাত → উপাদান নির্বাচন জাহাজের স্পেসিফিকেশন এবং অনুমোদনের সুযোগ অনুসরণ করা উচিত।
• সরবরাহ করা সারণীতে গণনা করা ভর: 8.7 থেকে 232 কেজি → হ্যান্ডলিং, প্যাকিং, মালবাহী অনুমান, এবং ইনস্টলেশন পরিকল্পনার জন্য দরকারী।
• সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + ওয়ান লেয়ার ইপোক্সি শপ প্রাইমার স্ট্যান্ডার্ড রেফারেন্স হিসাবে → পালিশ স্টেইনলেস স্টীল, কালো রঙ, বা কাস্টমাইজড আবরণ নির্দিষ্ট করা হলে আলোচনা করা যেতে পারে।
• ইনস্টলেশন ফর্ম: ডেক ঢালাই কাঠামো → ডেক শক্তিবৃদ্ধি, ঝালাই বিস্তারিত, দড়ি সীসা কোণ, এবং শিপইয়ার্ড ইনস্টলেশন অবস্থা উত্পাদন আগে নিশ্চিত করা উচিত.
• উত্পাদন ফোকাস: কাস্টিং সাউন্ডনেস, কাঠের প্যাটার্ন বা হারানো ফোম প্রক্রিয়া নিয়ন্ত্রণ, মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ, 50 মিমি জোড়-সংলগ্ন মান নিয়ন্ত্রণ, এবং ঐচ্ছিক FEA পর্যালোচনা।
প্রধান প্রযুক্তিগত পরামিতি
JIS F 2005 ডেক মাউন্টেড ক্লোজড চকের জন্য প্রধান ওয়েবপেজ নির্বাচন ডেটা। অন্যথায় বলা না হলে মাত্রাগুলি মিমি-এ থাকে। বিস্তারিত স্ট্যান্ডার্ড মাত্রা ব্যাকএন্ড রেফারেন্স বিভাগে স্থাপন করা হয়।
|
নামমাত্র আকার |
অঙ্কন গ্রুপ |
সামগ্রিকভাবে দৈর্ঘ্য |
খ | H1 | T/T1 |
গণনা করা হয়েছে ভর (কেজি) |
রেফারেন্স দড়ি ব্যাস |
| 100 | 100-200 | L2 = 170 | 60 | 141 | 12/10 | ৮.৭ | ওয়্যার 14 / ম্যানিলা 24 / নাইলন 18 |
| 150 | 100-200 | L2 = 250 | 90 | 205 | 16/12 | 10.5 | ওয়্যার 16 / ম্যানিলা 30 / নাইলন 22 |
| 200 | 100-200 | L2 = 348 | 120 | 280 | 20/16 | 24 | ওয়্যার 18 / ম্যানিলা 40 / নাইলন 28 |
| 250 | 250-500 | L4 = 434 | 160 | 372 | 24/20 | 48 | ওয়্যার 20 (6×12) / ম্যানিলা 50 |
| 300 | 250-500 | L4 = 528 | 200 | 464 | 28/22 | 83 | ওয়্যার 22.4 (6×12) / ম্যানিলা 60 |
| 350 | 250-500 | L4 = 600 | 220 | 485 | 30/22 | 103 | ওয়্যার 24 (6×24) / ম্যানিলা 70 |
| 400 | 250-500 | L4 = 672 | 240 | 506 | 30/22 | 136 | ওয়্যার 26 (6×24) / ম্যানিলা 80 |
| 450 | 250-500 | L4 = 746 | 260 | 528 | 36/28 | 184 | ওয়্যার 30 (6×24) / ম্যানিলা 85 |
| 500 | 250-500 | L4 = 820 | 280 | 550 | 40/30 | 232 | ওয়্যার 35.5 (6×24) / ম্যানিলা 90 |
দ্রষ্টব্য: রেফারেন্স দড়ি ব্যাস শুধুমাত্র প্রাথমিক নির্বাচনের জন্য। চূড়ান্ত নির্বাচন জাহাজের মুরিং বিন্যাস, দড়ি সীসা কোণ, ডেক শক্তিবৃদ্ধি, শ্রেণির প্রয়োজনীয়তা এবং প্রকল্প অঙ্কনের বিরুদ্ধে পরীক্ষা করা উচিত।
নির্বাচন এবং অনুসন্ধান গাইড
ধাপ 1: JIS F 2005-1975 ক্লোজড চক এবং প্রয়োজনীয় নামমাত্র আকার 100/150/200/250/300/350/400/450/500 নিশ্চিত করুন।
ধাপ 2: দড়ির ধরন এবং ব্যাস নিশ্চিত করুন, যেমন তারের দড়ি নির্মাণ, ম্যানিলা দড়ি, বা নাইলন দড়ি যদি জাহাজের স্পেসিফিকেশন দ্বারা প্রয়োজন হয়।
ধাপ 3: ডেক ইনস্টলেশনের অবস্থান, উপলভ্য ডেকের স্থান, দড়ির সীসা দিক, ওয়েল্ড সংযোগ এবং ডেক শক্তিবৃদ্ধি অঙ্কন নিশ্চিত করুন।
ধাপ 4: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: প্রযোজ্য হলে আইসব্রেকার পরিষেবার জন্য C-Mn স্টিল, কাস্ট স্টেইনলেস স্টিল বা বিশেষ ইস্পাত।
ধাপ 5: পৃষ্ঠ চিকিত্সা নিশ্চিত করুন: Sa 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার, পালিশ স্টেইনলেস স্টিল, গ্যালভানাইজিং, কালো রঙ, বা প্রজেক্ট লেপ সিস্টেম।
ধাপ 6: উদ্ধৃতির আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: নির্মাতা শংসাপত্র, উপাদান শংসাপত্র, শ্রেণী শংসাপত্র, বা প্রকল্পের প্রয়োজন অনুযায়ী সাক্ষী পরিদর্শন।
ধাপ 7: পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ইনস্টলেশন অঙ্কন, এবং রেফারেন্স ফটো উপলব্ধ থাকলে প্রদান করুন।
গঠন
বন্ধ ঢালাই ইস্পাত বডি | ওভাল দড়ি খোলার | মসৃণ দড়ি-যোগাযোগ ব্যাসার্ধ | ডেক ঢালাই বেস | ঢালাই-সংলগ্ন ঢালাই নিয়ন্ত্রণ এলাকা | ড্রেন হোল ব্যবস্থা | শপ প্রাইমার বা নির্দিষ্ট পৃষ্ঠ চিকিত্সা
কাস্টিং, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা
• বন্ধ খোলার সাহায্যে মুরিং দড়িটিকে ডেকের একটি নির্দিষ্ট দড়ি পথের মধ্যে রাখতে সাহায্য করে এবং খোলা গাইড কাঠামোর তুলনায় দড়ি পালানোর ঝুঁকি কমায়।
• তীক্ষ্ণ স্থানীয় যোগাযোগ কমাতে এবং মুরিং অপারেশনের সময় তারের দড়ি, ম্যানিলা দড়ি বা নির্দিষ্ট কৃত্রিম দড়ি রক্ষা করতে সাহায্য করার জন্য দড়ি-সংযোগের জায়গাগুলিকে সাজানো, মাটিতে এবং মসৃণ করা হয়।
• ঢালাই উত্পাদন আকার, পরিমাণ, এবং মাত্রিক প্রয়োজন অনুযায়ী কাঠের প্যাটার্ন বা হারিয়ে ফেনা প্রক্রিয়া ব্যবহার করতে পারে। প্রক্রিয়া নির্বাচন উত্পাদনের আগে নিশ্চিত করা উচিত যখন এটি পৃষ্ঠের গুণমান বা সহনশীলতাকে প্রভাবিত করে।
• শিপইয়ার্ড ঢালাইয়ের গুণমানকে প্রভাবিত করতে পারে এমন কাস্টিং ইঙ্গিতগুলি এড়াতে শিপ-স্ট্রাকচার ওয়েল্ডিং জোনের 50 মিমি এর মধ্যে কাস্ট বডি এরিয়া নিয়ন্ত্রণ করা হয়।
• ডেক ঢালাই ইনস্টলেশনের জন্য জোড়ের দৈর্ঘ্য, ঢালাই পা, চারপাশের ডেক শক্তিবৃদ্ধি এবং ইনস্টলেশনের পরে আবরণ মেরামতের নিশ্চিতকরণ প্রয়োজন। চক বডি ডেকের কাঠামোগত হিসাব প্রতিস্থাপন করে না।
• এফইএ শক্তি গণনা এবং স্থানীয় কাঠামো পর্যালোচনা করা যেতে পারে যখন দড়ি লোডের ভিত্তিতে, লোডের দিকনির্দেশ, জোড় জ্যামিতি, এবং ডেক শক্তিবৃদ্ধি বিবরণ প্রকল্প দ্বারা সরবরাহ করা হয়।
ভিজ্যুয়াল ইন্সপেকশন, ডাইমেনশনাল চেকিং, ম্যাটেরিয়াল ট্রেসেবিলিটি, এনডিটি বা ক্লাস উইটনেসিং অর্ডারের প্রয়োজনীয়তা এবং অনুমোদন পদ্ধতি অনুযায়ী সাজানো যেতে পারে।
কাস্টম বৈশিষ্ট্য
স্ট্যান্ডার্ড: JIS F 2005-1975 → উপযুক্ত যখন জাহাজের অঙ্কন JIS বন্ধ চক মাত্রা নির্দিষ্ট করে।
মাউন্টের ধরন: ডেক মাউন্ট করা ঢালাই কাঠামো → বাল্ওয়ার্ক পাইপ খোলার পরিবর্তে মুরিং ডেক দড়ি গাইড অবস্থানের জন্য নির্বাচিত।
নামমাত্র মাপ: 100 থেকে 500 → দড়ি ব্যাস, ডেক স্পেস, অঙ্কন গ্রুপ, এবং মুরিং বিন্যাস দ্বারা নির্বাচন করুন।
উপাদান: কাস্ট C-Mn ইস্পাত / ঢালাই স্টেইনলেস স্টীল / বিশেষ ইস্পাত → চূড়ান্ত উপাদান প্রকল্পের স্পেসিফিকেশন এবং শংসাপত্রের প্রয়োজনীয়তা অনুসরণ করা উচিত।
কাস্টিং প্রক্রিয়া: কাঠের প্যাটার্ন বা হারিয়ে যাওয়া ফেনা → উৎপাদনের পরিমাণ, মাত্রিক প্রয়োজনীয়তা এবং পৃষ্ঠ নিয়ন্ত্রণের প্রয়োজনীয়তা অনুযায়ী নির্বাচিত।
দড়ি-যোগাযোগ পৃষ্ঠ: মসৃণ স্থল ব্যাসার্ধ → তীক্ষ্ণ যোগাযোগ কমাতে সাহায্য করে এবং দড়ি পরিষেবা জীবন সমর্থন করে।
ওয়েল্ড-জোন কন্ট্রোল: জাহাজ-কাঠামো ঢালাই এলাকার চারপাশে 50 মিমি → ওয়েল্ড ইন্টারফেসের কাছাকাছি ক্ষতিকারক ঢালাই ইঙ্গিত কমাতে নিয়ন্ত্রিত।
প্রকৌশল পর্যালোচনা: FEA গণনা উপলব্ধ যখন প্রয়োজন হয় → নিশ্চিত লোড দিকনির্দেশ, দড়ি ডেটা, জোড় জ্যামিতি, এবং ডেক শক্তিবৃদ্ধির উপর ভিত্তি করে।
সারফেস ট্রিটমেন্ট: স্ট্যান্ডার্ড রেফারেন্স হিসাবে সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার → চূড়ান্ত আবরণ সাধারণত জাহাজের পেইন্টিং স্পেসিফিকেশন অনুযায়ী সম্পন্ন হয়।
শংসাপত্রের প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → ক্লাস সার্টিফিকেট বা সাক্ষী পরিদর্শন উদ্ধৃতি আগে নিশ্চিত করা উচিত
কিভাবে এটা কাজ করে
মুরিং দড়ি ডেক চকের কাছে আসে → দড়ি বদ্ধ ডিম্বাকৃতির খোলার মধ্য দিয়ে যায়
অ্যাপ্লিকেশন
পণ্যবাহী জাহাজ | ট্যাঙ্কার | বাল্ক ক্যারিয়ার | টাগবোট | ওয়ার্কবোট | বার্জ | শিপ মুরিং ডেক | নতুন নির্মাণ প্রকল্প | বিদ্যমান JIS বন্ধ চক প্রতিস্থাপন
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণি সমাজের অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

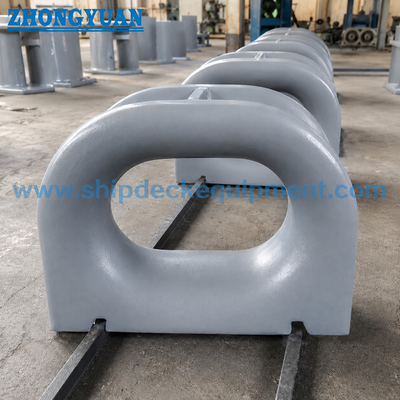

অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: কিভাবে সঠিক JIS F 2005 বন্ধ চক সাইজ নির্বাচন করা উচিত?
A1: জাহাজের অঙ্কন, দড়ির ধরন এবং ব্যাস, উপলভ্য ডেকের স্থান, দড়ির সীসার দিক এবং ইনস্টলেশন শক্তিবৃদ্ধি অনুসারে নামমাত্র আকার নির্বাচন করুন। রেফারেন্স দড়ি টেবিলটি প্রাথমিক নির্বাচনের জন্য এবং প্রকৃত মুরিং বিন্যাসের বিরুদ্ধে পরীক্ষা করা উচিত।
প্রশ্ন 2: এই পণ্যটি কি ডেকে বা বাল্ওয়ার্কে ইনস্টল করা আছে?
A2: এই পৃষ্ঠাটি ডেক-মাউন্ট করা ঢালাই JIS F 2005 বন্ধ চকের জন্য। যদি প্রকল্পের জন্য একটি বুলওয়ার্ক-মাউন্টেড মুরিং পাইপ বা বুলওয়ার্ক চক প্রয়োজন হয়, তাহলে স্ট্যান্ডার্ড, অঙ্কন এবং ইনস্টলেশন কাঠামো আলাদাভাবে নিশ্চিত করা উচিত।
প্রশ্ন 3: ঢালাই ইস্পাত বন্ধ চকগুলির জন্য কী উত্পাদন বিবরণ গুরুত্বপূর্ণ?
A3: গুরুত্বপূর্ণ পয়েন্টগুলির মধ্যে রয়েছে কাস্টিং সাউন্ডনেস, মসৃণ দড়ি-কন্টাক্ট ফিনিশিং, ড্রেন হোল ক্লিনিং, ডাইমেনশনাল কন্ট্রোল, ওয়েল্ডিং জোনের 50 মিলিমিটারের মধ্যে ঢালাই-সংলগ্ন মান নিয়ন্ত্রণ এবং প্রকল্পের জন্য প্রয়োজনীয় সার্টিফিকেট বা পরিদর্শনের সুযোগ।
