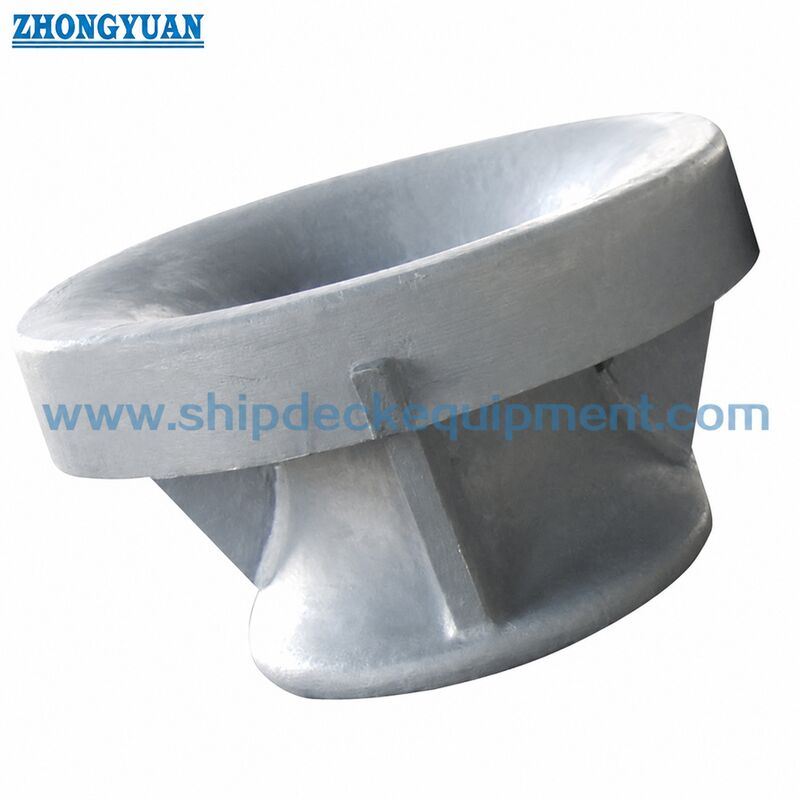

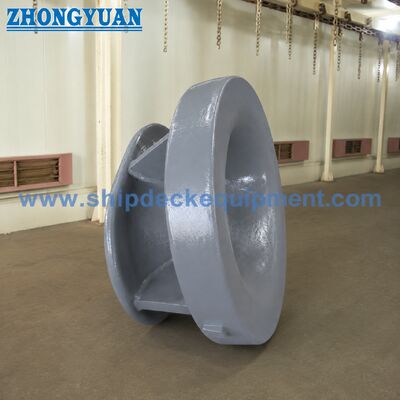

শিপ মুরিংয়ের জন্য ইস্পাত বুলওয়ার্ক মাউন্ট করা পানামা চক | JIS F 2017 টাইপ বিসি
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | JIS F 2017-1982 | টাইপ: | বিসি |
|---|---|---|---|
| SWL: | 30-100T | উপকরণ: | কাস্টিং সি-এমএন স্টিল, কাস্টিং স্টেইনলেস স্টিল, আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে |
| ওজন: | 276 থেকে 422 কেজি | সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| বিশেষভাবে তুলে ধরা: | কাস্টিং স্টীল জাহাজের মোরিং সরঞ্জাম,পানামা চোকস জাহাজের মোরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
কাস্টিং স্টীল বাল্বার মাউন্ট পানামা চক জাহাজ মোরিং জন্য JIS F 2017 টাইপ বিসি
পণ্যের সংক্ষিপ্ত বিবরণ
জেআইএস এফ 2017 টাইপ বিসি পানামা চক একটি ঢালাই ইস্পাত বলওয়ার্কে মাউন্ট করা মোরিং চক যা জাহাজের পাশের মোরিং স্টেশনগুলির মধ্য দিয়ে মোরিং দড়িগুলি গাইড করতে ব্যবহৃত হয়। এটি বলওয়ার্কে ইনস্টল করার উদ্দেশ্যে,যেখানে শক বডি একটি গোলাকার দড়ি-যোগাযোগ খোলার প্রদান করে এবং প্রকল্পের অঙ্কন দেখানো welded সংযোগ মাধ্যমে শক্তিশালী জাহাজের কাঠামোর মধ্যে mooring লোড স্থানান্তর.
টাইপ বিসি নির্বাচন করা উচিত যখন প্রকল্পটি টাইপ বিপি স্টিল প্লেট তৈরি সংস্করণের পরিবর্তে একটি ঢালাই ইস্পাত বলওয়ার্ক পানামা চক নির্দিষ্ট করে।মূল বিষয় হল নামমাত্র আকার, দড়ি রুট, ডিজাইন লোড বা রেফারেন্স SWL প্রয়োজনীয়তা, উপাদান, লেপ সিস্টেম, বলওয়ার্ক শক্তিশালীকরণ, ঝালাইয়ের বিবরণ এবং প্রয়োজনীয় শংসাপত্রের সুযোগ।
দ্রুত বিবরণী
• স্ট্যান্ডার্ডঃ JIS F 2017-1982 → জাহাজের পানামা শক এবং মাত্রা চেক করার জন্য স্ট্যান্ডার্ড রেফারেন্স।
• টাইপঃ বিসি → কাস্ট স্টীল বোল্ডার-মাউন্টড টাইপ, টাইপ বিপি স্টিল-প্লেট তৈরি নির্মাণের থেকে পৃথক।
• নামমাত্র আকারের পরিসীমাঃ ৩১০ / ৩৬০ / ৪০০ / ৪৫০ / ৫০০ → মোরিং বিন্যাস, দড়ি লিড এবং জাহাজের অঙ্কন অনুযায়ী নির্বাচিত।
• রেফারেন্স লোড তথ্যঃ 30 ¢ 100T সরবরাহিত পণ্য তথ্য দেখানো হয় → চূড়ান্ত SWL বা নকশা mooring লোড প্রকল্প অঙ্কন, mooring হিসাব এবং বর্গ প্রয়োজনীয়তা দ্বারা নিশ্চিত করা হবে।
• প্রধান মাত্রাঃ L310 ¢ 500 মিমি, L2 731 ¢ 940 মিমি, H2 684 ¢ 700 মিমি → ওয়েব অঙ্কন এবং ইনস্টলেশন স্পেস পর্যালোচনার জন্য মূল মাত্রা।
• আনুমানিক ওজনঃ ২৭৬৪২২ কেজি → হ্যান্ডলিং, প্যাকিং, মালবাহী অনুমান এবং ইনস্টলেশনের সময় শিপইয়ার্ড উত্তোলনের ব্যবস্থা করার জন্য দরকারী।
• উপাদান বিকল্পঃ ঢালাই C-Mn ইস্পাত বা ঢালাই স্টেইনলেস স্টীল → চূড়ান্ত গ্রেড এবং ট্র্যাকযোগ্যতা প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা হবে।
• পৃষ্ঠ চিকিত্সাঃ Sa2.5 + ইপোক্সি দোকান প্রাইমার হিসাবে সাধারণ প্রস্তুতির জন্য স্যান্ডব্লাস্টিং → প্রকল্পের প্রয়োজনীয়তা অনুযায়ী চূড়ান্ত লেপ সিস্টেম এবং রঙ।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র আকার | L (মিমি) | L1 (মিমি) | L2 (মিমি) | L3 (মিমি) | ডি (মিমি) | H1 (মিমি) | H2 (মিমি) | H3 (মিমি) | T (মিমি) | আনুমানিক ওজন (কেজি) |
| 310 | 310 | 212 | 731 | 652 | 38 | 212 | 684 | 462 | 32 | 276 |
| 360 | 360 | 214 | 788 | 704 | 40 | 211 | 688 | 464 | 34 | 305 |
| 400 | 400 | 216 | 832 | 750 | 44 | 216 | 692 | 470 | 36 | 344 |
| 450 | 450 | 218 | 886 | 802 | 46 | 218 | 696 | 474 | 38 | 385 |
| 500 | 500 | 220 | 940 | 854 | 48 | 220 | 700 | 478 | 40 | 422 |
নির্বাচন ও অনুসন্ধান গাইড
• পদক্ষেপ 1: মান এবং প্রকার নিশ্চিত করুন → JIS F 2017 টাইপ বিসি, ঢালাই ইস্পাত, বলওয়ার্ক মাউন্ট করা। টাইপ বিপি তৈরি ইস্পাত প্লেট চক বা ডেক-মাউন্ট করা ধরণের সাথে মিশ্রিত করবেন না।
• ধাপ ২ঃ নামমাত্র আকার এবং দড়ি পথ নিশ্চিত করুন → জাহাজের মোরিং বিন্যাস, লাইন লিড কোণ এবং উপলব্ধ বলওয়ার্ক স্পেস অনুযায়ী 310, 360, 400, 450 বা 500 নির্বাচন করুন।
• ধাপ 3: লোড বেস নিশ্চিত করুন → SWL, ডিজাইন মোরিং লোড, রোপ এমবিএল বা ক্লাস-অনুমোদিত মোরিং গণনা যদি উপলব্ধ থাকে তবে সরবরাহ করুন; নিশ্চিতকরণ ছাড়া রোপ ব্রেকিং লোডকে পণ্য SWL হিসাবে বিবেচনা করবেন না।
• পদক্ষেপ 4: উপাদান এবং লেপ নিশ্চিত করুন → ঢালাই ইস্পাত গ্রেড, প্রয়োজন হলে স্টেইনলেস বিকল্প, জারা সুরক্ষা সিস্টেম, প্রাইমার / শীর্ষ লেপের রঙ এবং পরিদর্শন প্রয়োজনীয়তা।
• ধাপ ৫ঃ ইনস্টলেশনের তথ্য নিশ্চিত করুন → প্রাচীরের কাঠামো, শক্তিশালীকরণ, ওয়েডিং এলাকা, ইনস্টলেশনের অঙ্কন এবং যেকোনো শিপইয়ার্ড অনুমোদনের প্রয়োজনীয়তা।
• ধাপ ৬ঃ অর্ডারের বিবরণ নিশ্চিত করুন → পরিমাণ, জাহাজের ধরন, শ্রেণীবিভাগের প্রয়োজনীয়তা, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, প্যাকিংয়ের প্রয়োজনীয়তা এবং যদি পাওয়া যায় তবে অঙ্কন বা ছবি।
কাঠামো
কাস্ট স্টীল চক শরীর. গোলাকার দড়ি-যোগাযোগ খোলার. বুলেন্ট ঢালাই সংযোগ এলাকা. শক্তিশালী জাহাজ কাঠামো ইন্টারফেস. পৃষ্ঠ চিকিত্সা এবং পরিদর্শন এলাকা.
কাস্টিং, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং এর সুবিধা
• ইন্টিগ্রেটেড কাস্ট স্টিলের দেহটি বোলওয়ার্ক খোলার মাধ্যমে মোরিং দড়িগুলিকে গাইড করার জন্য একটি অবিচ্ছিন্ন বৃত্তাকার দড়ি-যোগাযোগ পৃষ্ঠ গঠন করতে সহায়তা করে।
• টাইপ বিপি ফ্যাব্রিকেটেড কনস্ট্রাকশনের তুলনায়, টাইপ বিসি কাস্টিং অখণ্ডতা, দড়ি-যোগাযোগ মসৃণতা এবং কাস্টিং পৃষ্ঠ পরিদর্শন উপর আরো মনোযোগ দেয়।
• ঘূর্ণায়মান যোগাযোগ জ্যামিতি শৃঙ্খলের স্থানীয় ঘর্ষণ হ্রাস করতে সহায়তা করে যখন মোরিং লাইনটি শকটির মধ্য দিয়ে দিক পরিবর্তন করে।
• বোলওয়ার্ক সংযোগের কাছাকাছি ওয়েল্ডিং এলাকাটি সাবধানে পরীক্ষা করা উচিত; শেল্ফ বা বোলওয়ার্ক ওয়েল্ডিং এলাকার কাছাকাছি 50 মিমি ব্যাপ্তিটি ওয়েল্ডিং গুণমানকে প্রভাবিত করে এমন ত্রুটি থেকে মুক্ত হওয়া উচিত।
• কাঠের মডেল কাস্টিং বা হারিয়ে ফেনা কাস্টিং আকার, পরিমাণ এবং foundry বিন্যাস অনুযায়ী নির্বাচিত করা যেতে পারে, চূড়ান্ত প্রকৌশল নিশ্চিতকরণের সাপেক্ষে।
• শিপইয়ার্ড, ডিজাইনার বা শ্রেণীবিভাগের প্রয়োজন হলে সীমিত উপাদান পর্যালোচনা বা প্রকল্প-নির্দিষ্ট শক্তি পরীক্ষা করার ব্যবস্থা করা যেতে পারে।
• লেপ প্রস্তুতি সামুদ্রিক পরিবেশ, মালিকের স্পেসিফিকেশন এবং পরিদর্শন সুযোগ অনুযায়ী সামঞ্জস্য করা যেতে পারে।
কাস্টম অ্যাট্রিবিউট
• পণ্যের মানঃ JIS F 2017-1982 → জাহাজে ব্যবহৃত পানামা শকগুলির জন্য মাত্রিক এবং কাঠামোগত রেফারেন্স।
• প্রকারঃ বিসি → জাহাজের মোরিং দড়ি গাইডেন্সের জন্য ঢালাই ইস্পাত বলওয়ার্ক-মাউন্ট করা চোক।
• টাইপ বিপি থেকে পার্থক্যঃ ইস্পাত প্লেট তৈরি শরীরের পরিবর্তে ঢালাই ইস্পাত শরীর → নির্বাচন নির্দিষ্ট প্রকল্পের ধরন অনুসরণ করা উচিত।
• ইনস্টলেশনের অবস্থানঃ বোলওয়ার্ক → জাহাজের পাশের মোরিং দড়ি পাস এবং শক্তিশালী কাঠামোর সাথে ঝালাই সংযোগের জন্য ডিজাইন করা হয়েছে।
• উপাদান বিকল্পঃ ঢালাই C-Mn ইস্পাত / ঢালাই স্টেইনলেস স্টীল → শক্তি, জারা প্রতিরোধের এবং প্রকল্পের স্পেসিফিকেশন অনুযায়ী নির্বাচিত।
• লেপ বিকল্পঃ Sa2.5 + ইপোক্সি দোকান প্রাইমার বা প্রকল্প লেপ সিস্টেম → চূড়ান্ত পেইন্ট সিস্টেম উত্পাদন আগে নিশ্চিত করা হবে।
• সার্টিফিকেট বিকল্পঃ প্রস্তুতকারকের পরীক্ষার শংসাপত্র বা শ্রেণীবিভাগ শংসাপত্র → প্রকল্পের প্রয়োজনীয়তা অনুযায়ী এবং শ্রেণীর অনুমোদনের আওতাভুক্ত।
কিভাবে কাজ করে
Mooring rope enters the bulwark Panama chock → rounded cast steel contact surface guides the rope → rope wear is reduced by smooth contact geometry → mooring load passes through the cast chock body → welded connection transfers the load into the reinforced bulwark structure.
অ্যাপ্লিকেশন
মালবাহী জাহাজ। ট্যাঙ্কার। কনটেইনার জাহাজ। সাধারণ মালবাহী জাহাজ। অফশোর সার্ভিস জাহাজ। ওয়ার্কবোট। জাহাজ মেরামত ও প্রতিস্থাপন প্রকল্প। পানামা খালের মোরিং ব্যবস্থা।
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
শ্রেণীবিভাগ শংসাপত্র, উপাদান শংসাপত্র, পরিদর্শন রেকর্ড এবং লেপ নথি প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি,পরিদর্শন পরিধি এবং শ্রেণীবিভাগের অনুমোদন- সার্টিফিকেটের আকার উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ JIS F 2017 টাইপ BC এবং টাইপ BP পানামা চকের মধ্যে প্রধান পার্থক্য কি?
টাইপ বিসি একটি ঢালাই ইস্পাত প্রাচীর-মাউন্ট করা পানামা চক। টাইপ বিপি একটি ইস্পাত প্লেট তৈরি প্রাচীর-মাউন্ট করা পানামা চক।তাদের বিভিন্ন নির্মাণ পদ্ধতি রয়েছে এবং যখন জাহাজের অঙ্কনে একটি নির্দিষ্ট JIS F 2017 প্রকার নির্দিষ্ট করা হয় তখন তাদের মিশ্রিত করা উচিত নয়.
প্রশ্ন ২ঃ টাইপ বিসি শকটি শ্রেণীবিভাগের শংসাপত্রের সাথে সরবরাহ করা যেতে পারে?
হ্যাঁ, প্রকল্পের প্রয়োজনীয়তা অনুযায়ী শ্রেণীবিভাগ শংসাপত্র বা নির্মাতাদের পরীক্ষার শংসাপত্রের ব্যবস্থা করা যেতে পারে।নির্দিষ্ট পরিসরের উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত কারণ এটি উপাদানগুলির ট্রেসযোগ্যতাকে প্রভাবিত করে, পরিদর্শন, পরীক্ষা, নেতৃত্বের সময় এবং খরচ।
প্রশ্ন 3: অর্ডার দেওয়ার আগে কী নিশ্চিত করা উচিত?
অনুগ্রহ করে JIS F 2017 Type BC, নামমাত্র আকার, SWL বা ডিজাইন মোরিং লোড, উপাদান গ্রেড, পৃষ্ঠ চিকিত্সা, পরিমাণ, বলওয়ার্ক ইনস্টলেশন অঙ্কন, শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা নিশ্চিত করুন।ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময়.
