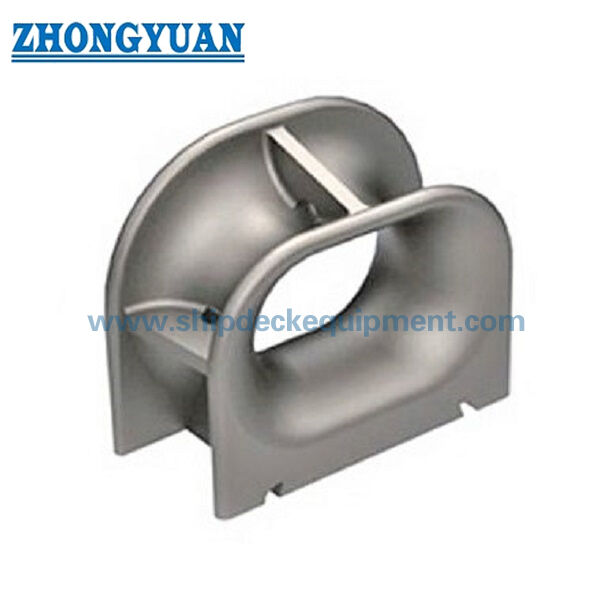

ডেক মাউন্ট করা ইস্পাত প্লেট ফ্যাব্রিকেটেড পানামা চক JIS F 2017 টাইপ এপি জাহাজ মোরিং জন্য

ডেক মাউন্টেড স্টিল প্লেট ফেব্রিকেটেড পানামা চক | শিপ মুরিংয়ের জন্য JIS F 2017 টাইপ করুন

পণ্য ওভারভিউ

JIS F 2017 টাইপ AP ডেক মাউন্ট করা পানামা চক হল একটি স্টিলের প্লেট তৈরি করা মুরিং রোপ গাইড যা জাহাজের ডেকে ব্যবহৃত হয় যেখানে মুরিং লাইনের একটি সংজ্ঞায়িত বন্ধ প্যাসেজ এবং মসৃণ দড়ি-যোগাযোগ পৃষ্ঠের প্রয়োজন হয়। এটি ডেক কাঠামোতে ঢালাই করা হয় এবং সাধারণত জাহাজের মুরিং ব্যবস্থা, দড়ি সীসা কোণ, ডেক শক্তিবৃদ্ধি, আবরণ সিস্টেম এবং পরিদর্শন প্রয়োজনীয়তার সাথে একত্রে নির্বাচন করা হয়।

JIS F 2017 Type AP হল একটি ডেক-মাউন্ট করা স্টিল প্লেট তৈরি পানামা চক যা জাহাজের মুরিং ডেক ব্যবস্থার জন্য দুটি নামমাত্র আকার, 310 এবং 360 এ উপলব্ধ। ঢালাই কনফিগারেশনের সাথে তুলনা করে, স্টিল প্লেট তৈরি করা টাইপ নিয়ন্ত্রিত গঠন, ফিক্সচার-সমর্থিত ফ্যাব্রিকেশন, ঢালাই সংযোগের গুণমান এবং জ্যামিতি পুনরাবৃত্তিযোগ্যতার উপর ফোকাস করে। চূড়ান্ত উপাদান গ্রেড, ঢালাই পদ্ধতি, ডেক শক্তিবৃদ্ধি, এবং শংসাপত্রের সুযোগ প্রকল্পের স্পেসিফিকেশন অনুযায়ী নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরন: ডেক মাউন্ট করা ইস্পাত প্লেট তৈরি পানামা চক → জাহাজের মুরিং ব্যবস্থার জন্য বন্ধ ডেক দড়ি প্যাসেজ।

• স্ট্যান্ডার্ড এবং টাইপ: JIS F 2017-1982 টাইপ AP → টাইপ AP উপাধি, প্রধান মাত্রা, এবং নামমাত্র আকার নির্বাচনের জন্য রেফারেন্স।

• নামমাত্র আকার পরিসীমা: 310 এবং 360 শুধুমাত্র → উপযুক্ত যখন জাহাজের অঙ্কন AP ইস্পাত প্লেট তৈরি ডেক-মাউন্ট করা ব্যবস্থা নির্দিষ্ট করে।

• প্রধান মাত্রা প্রদান করা হয়েছে: L, L1, L2, L3, এবং L4 → ওয়েবপেজ অঙ্কন, ডেক লেআউট পরীক্ষা, এবং উদ্ধৃতি নিশ্চিতকরণের জন্য মূল মাত্রা।

• গণনা করা ওজন: 190 কেজি এবং 207 কেজি → হ্যান্ডলিং, প্যাকিং, ইনস্টলেশনের সময় উত্তোলনের ব্যবস্থা এবং মালবাহী অনুমানের জন্য দরকারী।

• ইনস্টলেশন ফর্ম: ডেক ঢালাই কাঠামো → ডেক শক্তিবৃদ্ধি, ঝালাই বিস্তারিত, এবং দড়ি সীসা কোণ উত্পাদন আগে পরীক্ষা করা উচিত.

• উত্পাদন ফোকাস: ইস্পাত প্লেট গঠন, ফ্যাব্রিকেশন ছাঁচ / জিগ নিয়ন্ত্রণ, মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ, ঝালাই সমাবেশ নির্ভুলতা, এবং ঐচ্ছিক FEA পর্যালোচনা।

• সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + রেফারেন্স হিসাবে এক লেয়ার ইপোক্সি শপ প্রাইমার → চূড়ান্ত আবরণ বা পালিশ স্টেইনলেস স্টীল পৃষ্ঠ নির্দিষ্ট করা হলে আলোচনা করা যেতে পারে।

প্রধান প্রযুক্তিগত পরামিতি

JIS F 2017 টাইপ AP ডেক মাউন্টেড স্টিল প্লেট ফেব্রিকেটেড পানামা চক এর জন্য প্রধান ওয়েবপৃষ্ঠার মাত্রা। অন্যথায় বলা না হলে মাত্রাগুলি মিমি-এ থাকে।

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: JIS F 2017 টাইপ করুন AP ডেক মাউন্টেড স্টিল প্লেট ফেব্রিকেটেড পানামা চক এবং নামমাত্র আকার 310 বা 360 জাহাজের অঙ্কন অনুযায়ী।

ধাপ 2: মুরিং লাইনের দিকনির্দেশ, ডেকের বিন্যাস এবং চকটি নতুন বিল্ডিং বা প্রতিস্থাপনের জন্য ব্যবহার করা হয়েছে কিনা তা নিশ্চিত করুন।

ধাপ 3: ডেক ঢালাই ইন্টারফেস, ডেক শক্তিবৃদ্ধি, উপলব্ধ ইনস্টলেশন স্থান, এবং কোনো শিপইয়ার্ড ইনস্টলেশন প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ 4: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: ইস্পাত প্লেট গ্রেড, স্টেইনলেস স্টীল বিকল্প, বা প্রযোজ্য হলে বিশেষ ইস্পাত প্রয়োজনীয়তা।

ধাপ 5: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: শপ প্রাইমার, চূড়ান্ত আবরণের প্রয়োজনীয়তা, গ্যালভানাইজড / পেইন্টেড ফিনিস বা পালিশ স্টেইনলেস স্টীল পৃষ্ঠ নির্দিষ্ট করা হলে।

ধাপ 6: উদ্ধৃতির আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: নির্মাতা শংসাপত্র, উপাদান শংসাপত্র, শ্রেণী শংসাপত্র, সাক্ষী পরিদর্শন, বা অন্যান্য প্রকল্পের প্রয়োজনীয়তা।

ধাপ 7: পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ইনস্টলেশন অঙ্কন, এবং রেফারেন্স ফটো উপলব্ধ থাকলে প্রদান করুন।

গঠন

স্টিল প্লেট গড়া বডি | বন্ধ পানামার দড়ি খোলা | মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ | ডেক ঢালাই বেস | ছাঁচ গঠন / জিগ-নিয়ন্ত্রিত জ্যামিতি | ঢালাই সমাবেশ ইন্টারফেস | শপ প্রাইমার বা নির্দিষ্ট পৃষ্ঠ চিকিত্সা

ফ্যাব্রিকেশন, ওয়েল্ডিং এবং ইঞ্জিনিয়ারিং সুবিধা

• ইস্পাত প্লেট তৈরি করা নিয়ন্ত্রিত গঠন এবং ঢালাই সমাবেশের জন্য উপযুক্ত যেখানে জাহাজ অঙ্কন একটি কাস্ট ধরনের পরিবর্তে JIS F 2017 টাইপ AP নির্দিষ্ট করে।

• ফ্যাব্রিকেশন ছাঁচ এবং জিগ নিয়ন্ত্রণ দুটি এপি নামমাত্র আকারের জন্য খোলার ফর্ম, ভিত্তি দৈর্ঘ্য এবং পুনরাবৃত্তি মাত্রিক সামঞ্জস্য বজায় রাখতে সহায়তা করে।

• তীক্ষ্ণ স্থানীয় যোগাযোগ কমাতে এবং মুরিং দড়িগুলিকে রক্ষা করতে সাহায্য করার জন্য দড়ি-সংযোগের পৃষ্ঠগুলিকে সাজানো, মাটিতে এবং মসৃণ করা উচিত।

• ডেক ঢালাই বেস চককে স্থানীয় দড়ি-যোগাযোগ শক্তিকে ডেকের কাঠামোতে স্থানান্তর করতে দেয়; ডেক শক্তিবৃদ্ধি এবং ঢালাই বিশদ শিপইয়ার্ড বা নকশা অফিস দ্বারা চেক করা উচিত।

• শিপইয়ার্ড ওয়েল্ডিং এবং পরিদর্শন গ্রহণযোগ্যতাকে প্রভাবিত করতে পারে এমন ত্রুটিগুলি কমাতে ডেক সংযোগ এলাকার চারপাশে ঢালাই প্রস্তুতি নিয়ন্ত্রণ করা উচিত।

• খোলার, প্লেট ট্রানজিশন, এবং ঢালাই বেস এলাকার চারপাশে চাপ বিতরণ পর্যালোচনা করার প্রয়োজন হলে FEA-ভিত্তিক শক্তি গণনা এবং অপ্টিমাইজেশন ব্যবহার করা যেতে পারে।

• দুই-আকারের পরিসর সেই প্রকল্পগুলির জন্য নির্বাচনকে সহজ করে যেখানে জাহাজের অঙ্কন ইতিমধ্যেই AP টাইপ এবং প্রধান ডেক লেআউট ঠিক করেছে।

কাস্টম বৈশিষ্ট্য

• স্ট্যান্ডার্ড: JIS F 2017-1982 → যখন শিপইয়ার্ড বা মালিকের স্পেসিফিকেশন JIS টাইপ AP পানামা চক ডাইমেনশনের জন্য কল করে তখন ব্যবহার করুন।

• প্রকার: পানামা চক অ্যাপ্লিকেশনের জন্য AP → ডেক মাউন্ট করা স্টিল প্লেট তৈরি করা কনফিগারেশন।

• নামমাত্র আকার: 310 / 360 → জাহাজের মুরিং লেআউট এবং প্রকল্প অঙ্কন অনুযায়ী নির্বাচন করুন।

• নির্মাণ: ইস্পাত প্লেট গড়া বডি → গঠন ছাঁচ / জিগ নিয়ন্ত্রণ এবং ঢালাই সমাবেশের গুণমান হল মূল উৎপাদন পয়েন্ট।

• উপাদান: ইস্পাত প্লেট গ্রেড নিশ্চিত করতে হবে

• ইনস্টলেশন: ডেক ঢালাই → ডেক শক্তিবৃদ্ধি, ঝালাই বিস্তারিত, এবং স্থানীয় ইনস্টলেশন অবস্থা অঙ্কন দ্বারা নিশ্চিত করা উচিত।

• সারফেস ট্রিটমেন্ট: রেফারেন্স হিসাবে সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার → চূড়ান্ত আবরণ ভেসেল পেইন্টিং স্পেসিফিকেশন বা গ্রাহকের প্রয়োজনীয়তা অনুসরণ করে।

• FEA পর্যালোচনা: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → চাপের ঘনত্ব পরীক্ষা করতে এবং প্রয়োজনে স্থানীয় জ্যামিতি অপ্টিমাইজ করতে ব্যবহৃত হয়।

• শংসাপত্রের প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী উপলব্ধ → শ্রেণী পরিদর্শন এবং শংসাপত্রের স্তর উদ্ধৃতির আগে নিশ্চিত করা উচিত।

কিভাবে এটা কাজ করে

মুরিং দড়ি ডেক চকের কাছে আসে → দড়ি বদ্ধ পানামা খোলার মধ্য দিয়ে যায়

অ্যাপ্লিকেশন

সমুদ্রগামী জাহাজ | পণ্যবাহী জাহাজ | ট্যাঙ্কার | ধারক জাহাজ | বাল্ক ক্যারিয়ার | ডেক মুরিং স্টেশন | পানামা খালের মুরিং ব্যবস্থা | নবনির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণি সমাজের অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

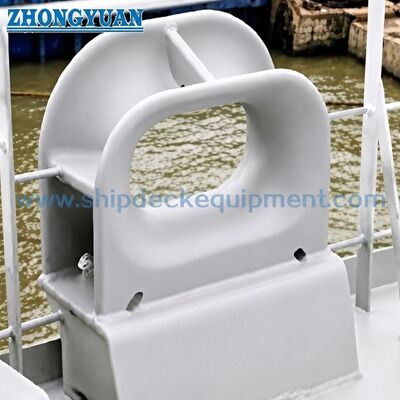

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: JIS F 2017 Type AP কি একটি আদর্শ SWL প্রদান করে?

A1: না। JIS F 2017 টাইপ AP টেবিল নামমাত্র আকার, প্রধান মাত্রা এবং ওজন প্রদান করে। SWL স্ট্যান্ডার্ড টেবিলে ঘোষণা করা হয় না। জাহাজের মুরিং বিন্যাস, দড়ির আকার, নকশার লোড, ডেক শক্তিবৃদ্ধি, জোড়ের বিবরণ এবং প্রকল্প অনুমোদনের প্রয়োজনীয়তা অনুসারে নির্বাচন পরীক্ষা করা উচিত।

A2: জাহাজের অঙ্কন, মুরিং দড়ি বিন্যাস, ডেক লেআউট এবং উপলব্ধ ইনস্টলেশন স্থান অনুযায়ী নামমাত্র আকার 310 বা 360 নির্বাচন করুন। সরবরাহ করা টেবিলটি প্রধান মাত্রা নির্বাচন এবং উদ্ধৃতি নিশ্চিতকরণের জন্য।

প্রশ্ন 3: উদ্ধৃতি আগে কি তথ্য প্রয়োজন?

A3: মান, টাইপ AP, নামমাত্র আকার, উপাদান গ্রেড, পৃষ্ঠ চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, ডেক ইনস্টলেশন অঙ্কন, ডেলিভারি গন্তব্য, এবং প্রয়োজনীয় ডেলিভারি সময় নিশ্চিত করুন। FEA পর্যালোচনা বা শ্রেণী সাক্ষী পরিদর্শন প্রয়োজন হলে বলা উচিত।
