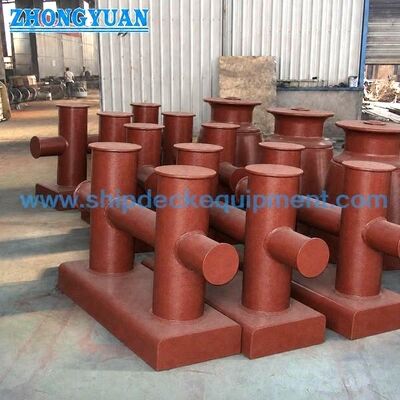

ডেক ওয়েল্ড ডাবল ক্রস বিট বোলার্ড জাহাজ মোরিং জন্য।

ডেক ওয়েল্ড ডাবল ক্রস বিট বোলার্ড জাহাজ মোরিং জন্য।

পণ্যের সংক্ষিপ্ত বিবরণ

জিবি / টি 554 টাইপ ডিএইচ ডেক ওয়েল্ড ডাবল ক্রস বিট বোলার্ডটি জাহাজের ডেক ইনস্টলেশনের জন্য একটি উচ্চ ওয়েল্ড বেস সহ একটি ওয়েল্ড স্টিল পাইপ মোরিং বোলার্ড। সংশোধিত আকারের স্পষ্টীকরণের মতে,টাইপ DH হল DN200 ∆DN300 ডেক-ওয়েডেড কনফিগারেশন, প্রধানত বৃহত্তর জাহাজের মোরিং স্টেশনগুলির জন্য ব্যবহৃত হয় যেখানে ডেক কাঠামোর সাথে সরাসরি ওয়েল্ডিং এবং ডেক রিইনফোর্সমেন্টে শক্তিশালী লোড ট্রান্সফার প্রয়োজন।

DN200 এর নীচের আকারের জন্য টাইপ DL বোল্ট-বেস সংস্করণের সাথে তুলনা করে, টাইপ DH ওয়েল্ড ডেক ইনস্টলেশন, বেভেল-প্রস্তুত ফ্যাব্রিকেশন জয়েন্ট এবং একটি উচ্চ বেস ইন্টারফেসের উপর দৃষ্টি নিবদ্ধ করে।অনুভূমিক ক্রস পাইপ ডাবল বিট কাঠামো মাধ্যমে অবিচ্ছিন্ন, যা শক্তি ধারাবাহিকতা এবং লোড স্থানান্তর সমর্থন করে। পাইপ-টু-বেস জয়েন্ট এবং বেস-টু-ডেক ওয়েল্ডিং প্রকল্পের অঙ্কন এবং WPS অনুসরণ করা উচিত;দড়ি-যোগাযোগের সোল্ডগুলি মোরিং দড়িগুলির ক্ষতি হ্রাস করার জন্য মসৃণভাবে মাউন্ট করা উচিত.

দ্রুত বিবরণী

• পণ্যের ধরনঃ ডেক ওয়েল্ড ডাবল ক্রস বিট বলার্ড → জাহাজের মোরিং ডেকের জন্য উচ্চ বেস ওয়েল্ড ইনস্টলেশন।
• স্ট্যান্ডার্ড এবং প্রকারঃ GB/T 554-2008 টাইপ DH → ডেক-ওয়েডেড উচ্চ-বেস সংস্করণ ডাবল ক্রস বিট বলার্ডের।
• নামমাত্র ব্যাসার্ধের পরিসীমাঃ DN200DN300 → DN200 এর নীচে টাইপ DL বোল্টযুক্ত বেস পরিসীমা থেকে পৃথক।
• SWL পরিসীমাঃ 72 ′′ 185 kN → ডেক রিইনফোর্সমেন্ট এবং দড়ি লিড দিক পর্যালোচনা সহ প্রাথমিক bollard নির্বাচন জন্য ব্যবহৃত।
• নির্মাণঃ ঢালাই ইস্পাত পাইপ এবং ইস্পাত প্লেট → ইস্পাত প্লেট পাইপ মধ্যে ঘূর্ণিত এবং ঢালাই করা যেতে পারে, বা ইস্পাত পাইপ নির্দিষ্ট হিসাবে ব্যবহার করা যেতে পারে।
• ঢালাই ফোকাসঃ বেভেল প্রস্তুতি এবং গভীর অনুপ্রবেশ ঢালাই মূল জয়েন্ট → চূড়ান্ত ঢালাই বিস্তারিত, WPS, এবং পরিদর্শন সুযোগ প্রকল্পের প্রয়োজন অনুসরণ।
• দড়ি-যোগাযোগ সমাপ্তিঃ welds এবং ধারালো প্রান্ত মসৃণ পোষাক → আবরণ এবং লোড স্থানান্তর সময় mooring দড়ি রক্ষা করতে সাহায্য করে।
• পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত লেপ, গ্যালভানাইজিং, স্টেইনলেস পলিশিং, বা আদেশ অনুযায়ী বিশেষ সমাপ্তি।

প্রধান প্রযুক্তিগত পরামিতি

GB/T 554 টাইপ DH ডেকের জন্য প্রধান ওয়েবপৃষ্ঠার মাত্রা ডাবল ক্রস বিট বোলার্ড, DN200 ∆ DN300 এর মধ্যে সীমাবদ্ধ। অন্যথায় উল্লেখ না করা হলে মাত্রা মিমি।

দ্রষ্টব্যঃ ডেক ওয়েল্ড গ্রুভ, ওয়েল্ড আকার, ডাব্লুপিএস, এনডিটি সুযোগ এবং ডেক রিইনফোর্সমেন্ট প্রকল্প-নির্দিষ্ট এবং উত্পাদনের আগে নিশ্চিত করা উচিত।

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ঃ জিবি/টি ৫৫৪ টাইপ ডিএইচ এবং নামমাত্র ব্যাসার্ধ DN200-DN300 নিশ্চিত করুন SWL এবং জাহাজের মোরিং বিন্যাস অনুযায়ী।

ধাপ ২ঃ ডেক ওয়েল্ড ইনস্টলেশন, বেস উচ্চতা, উপলভ্য ডেক স্পেস, দড়ি লিড দিক, এবং আশেপাশের শক্তিশালী নিশ্চিত করুন।

ধাপ 3: ওয়েল্ডিংয়ের প্রয়োজনীয়তা নিশ্চিত করুনঃ গ্রুভ প্রস্তুতি, গভীর অনুপ্রবেশের ওয়েল্ডিংয়ের বিশদ, ডাব্লুপিএস, ওয়েল্ডিং পরিদর্শন এবং প্রয়োজনীয় হলে ক্লাসের সাক্ষ্যদান।

ধাপ ৪ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস ইস্পাত বা আইস-ক্লাস প্রকল্পের জন্য বিশেষ ইস্পাত যদি নির্দিষ্ট করা হয়।

ধাপ ৫ঃ পৃষ্ঠের চিকিত্সা নিশ্চিত করুনঃ দোকান প্রাইমার, চূড়ান্ত পেইন্ট সিস্টেম, গ্যালভানাইজিং, আয়না / সাটিন পোলিশ স্টেইনলেস ফিনিস, বা অন্য নির্দিষ্ট ফিনিস।

ধাপ ৬ঃ অর্ডার দেওয়ার আগে সার্টিফিকেটের আওতা নিশ্চিত করুনঃ প্রস্তুতকারকের সার্টিফিকেট, উপাদান সার্টিফিকেট, ক্লাস সার্টিফিকেট, সাক্ষী পরিদর্শন বা প্রকল্প-নির্দিষ্ট অনুমোদন।

ধাপ ৭ঃ পরিমাণ, গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ইনস্টলেশনের অঙ্কন, ডেক ফাউন্ডেশনের অঙ্কন এবং রেফারেন্সের ছবি প্রদান করুন যদি পাওয়া যায়।

কাঠামো

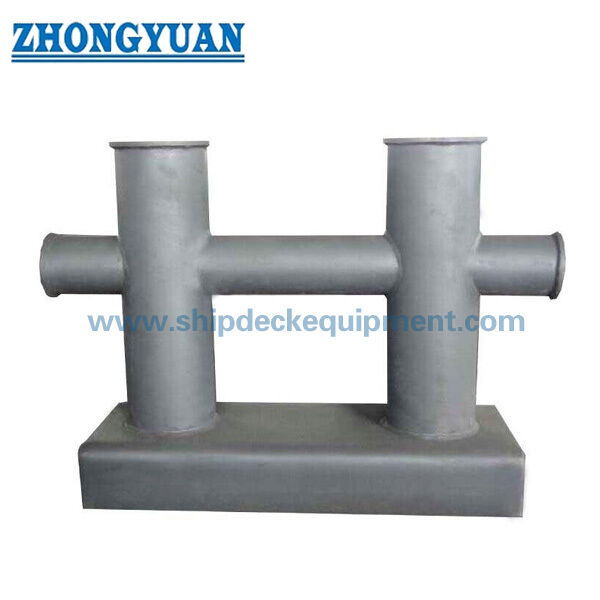

উচ্চ ঝালাই বেস। ডেক ঝালাই ইন্টারফেস। দুটি উল্লম্ব পাইপ বিট। অবিচ্ছিন্ন অনুভূমিক ক্রস পাইপ। বেভেল দ্বারা প্রস্তুত ঝালাই জয়েন্ট। মসৃণ মাটি দড়ি যোগাযোগ এলাকা। দোকান প্রাইমার বা নির্দিষ্ট সমাপ্তি।

ডেক ওয়েল্ডিং, ফ্যাব্রিকেশন এবং লোড-ট্রান্সফার সুবিধা

• উচ্চ ঝালাই বেস ডেক কাঠামোর সাথে একটি সরাসরি ঝালাই ইন্টারফেস সরবরাহ করে, যা স্থায়ী জাহাজের মোরিং স্টেশনগুলির জন্য গুরুত্বপূর্ণ।
• DN200 √ DN300 আকারের পরিসীমাটি বৃহত্তর ঝালাইযুক্ত ডেক মোরিং পয়েন্টগুলির জন্য টাইপ DH অবস্থান করে যেখানে একটি উচ্চ বেস ফাউন্ডেশন এবং শক্তিশালী ডেক লোড স্থানান্তর প্রয়োজন।
• অবিচ্ছিন্ন অনুভূমিক পাইপ একটি সংক্ষিপ্ত পৃথক stub নয়; এটি ডাবল ক্রস বিট কাঠামো জুড়ে একটি আরো অবিচ্ছিন্ন শক্তি পথ সমর্থন করে।
• পাইপ এবং বেস জয়েন্টগুলি ওয়েল্ডিংয়ের আগে বেভেল-প্রস্তুত করা যেতে পারে। গভীর অনুপ্রবেশ ওয়েল্ডিং অনুমোদিত প্রকল্পের অঙ্কন বা ডাব্লুপিএস অনুসরণ করা উচিত।
• জোড়-যোগাযোগ অঞ্চলগুলির কাছাকাছি ওয়েল্ড প্যানেলগুলি মোরিং অপারেশনগুলির সময় স্থানীয় জোড়ের ঘর্ষণ হ্রাস করার জন্য উত্পাদনের পরে মসৃণভাবে মাউন্ট করা উচিত।
• টাইপ ডিএইচ বৈদ্যুতিকভাবে ঝালাই বেস, DN200 √ DN300 আকারের পরিসীমা, এবং ডেক ওয়েল্ডিং প্রয়োজনীয়তা দ্বারা টাইপ ডিএল থেকে পৃথক করা হয়। এটি সমতল বোল্ট বেস ফটো দিয়ে প্রতিনিধিত্ব করা উচিত নয়।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ GB/T 554-2008 → টাইপ DH ফর্ম, প্রধান মাত্রা, SWL, এবং ওজন জন্য রেফারেন্স।
• প্রকারঃ DH → ডেক উচ্চ বেস সঙ্গে ঢালাই ডবল ক্রস বিট কনফিগারেশন।
• নামমাত্র ব্যাসার্ধঃ DN200 / DN250 / DN300 → ঢালাই ডেক bollard বিন্যাস জন্য সংশোধিত টাইপ DH পরিসীমা।
• SWL রেঞ্জঃ 72 ′′ 185 kN → মোরিং বলার্ড নির্বাচন করার জন্য ব্যবহৃত হয়; এটি দড়ি এমবিএল বা উত্তোলন পদগুলির সাথে মিশ্রিত করা উচিত নয়।
• বেস ফর্মঃ উচ্চ ঢালাই বেস → সরাসরি ডেক ঢালাই এবং শক্তিশালী কাঠামোর মধ্যে লোড স্থানান্তর জন্য উদ্দেশ্যে।
• উত্পাদন পদ্ধতিঃ ঢালাই করা ইস্পাত পাইপ এবং ইস্পাত প্লেট → ঘূর্ণিত প্লেট পাইপ বা ইস্পাত পাইপ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে।
• ওয়েল্ডিং কন্ট্রোলঃ বেভেল প্রস্তুতি এবং গভীর অনুপ্রবেশ ওয়েল্ডিং যেখানে নির্দিষ্ট → চূড়ান্ত WPS, NDT, এবং পরিদর্শন সুযোগ নিশ্চিত করা হবে।
• দড়ি-যোগাযোগ সমাপ্তিঃ স্থল মসৃণ welds এবং burr- মুক্ত পৃষ্ঠ → যোগাযোগের অবস্থানে দড়ি ক্ষতি কমাতে সাহায্য করে।
• শংসাপত্রের প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → শ্রেণির অনুমোদন এবং পরিদর্শন পরিধি উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।

কিভাবে কাজ করে

Mooring rope is led to the bollard → Rope is turned around the double-cross bitt structure → Continuous cross pipe and smooth contact surfaces support rope load transfer → Welded high base transfers local force into the reinforced deck structure → Final inspection and coating are completed according to project requirement

অ্যাপ্লিকেশন

মালবাহী জাহাজ∙ ট্যাঙ্কার∙ বাল্ক ক্যারিয়ার∙ কনটেইনার জাহাজ∙ বড় বড় ওয়ার্কবোট∙ ডেক মোরিং স্টেশন∙ নতুন বিল্ডিং ওয়েলডেড ডেক প্রকল্প∙ DN200 ∙ DN300 ওয়েলডেড বেস বলার্ড প্রতিস্থাপন

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ টাইপ ডিএইচ-এর একটি পৃথক ওয়েব পেজ কেন টাইপ ডিএল-এর থেকে আলাদা হওয়া উচিত?

A1: টাইপ DH হ'ল ডেক ওয়েল্ড হাই-বেস সংস্করণ যা সংশোধিত স্পষ্টীকরণ অনুসারে DN200 ′′ DN300 কভার করে। টাইপ DL হ'ল DN200 এর নীচে নামমাত্র ব্যাসের জন্য বোল্টযুক্ত ফ্ল্যাট-বেস সংস্করণ।ইনস্টলেশন পদ্ধতি, আকারের পরিসীমা, ছবির প্রয়োজনীয়তা, এবং এসইও উদ্দেশ্য ভিন্ন।

প্রশ্ন ২ঃ টাইপ ডিএইচ এর জন্য কোন ওয়েল্ডিং তথ্য নিশ্চিত করা উচিত?

A2: গ্রিভ প্রস্তুতি, ওয়েড আকার, WPS, ওয়েড পরিদর্শন পদ্ধতি, ডেক শক্তিশালীকরণ, এবং ক্লাস সাক্ষী পরিদর্শন প্রয়োজন কিনা তা নিশ্চিত করুন।এই পয়েন্টগুলি শুধুমাত্র স্ট্যান্ডার্ড টেবিল থেকে অনুমান করার পরিবর্তে প্রকল্পের অঙ্কন অনুসরণ করা উচিত.

প্রশ্ন ৩ঃ সঠিক ডিএইচ নামমাত্র ব্যাস নির্বাচন কিভাবে করা উচিত?

A3: প্রয়োজনীয় SWL, জাহাজের মোরিং বিন্যাস, দড়ি লিড দিক, ডেক স্পেস, ডেক রিইনফোর্সমেন্ট এবং শ্রেণীর প্রয়োজনীয়তা অনুসারে DN200, DN250 বা DN300 নির্বাচন করুন। প্রতিস্থাপন প্রকল্পগুলির জন্য,ভুল বেস টাইপ নির্বাচন এড়াতে বিদ্যমান bollard অঙ্কন বা ফটো প্রদান.
