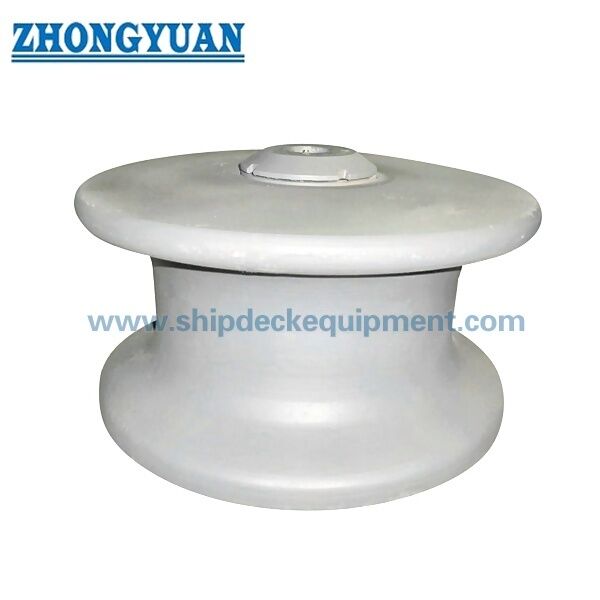

মেরিন কাস্ট স্টীল মোরিং রোলার বোতাম। CB/T 3861 টাইপ বি ওপেন টাইপ একক রোলার।
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| স্ট্যান্ডার্ড: | CB/T 3861 টাইপ বি | রোলার ব্যাস: | 150 ~ 450 মিমি |
|---|---|---|---|
| রোলার ওজন: | 24.8~310kg | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন |
| সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ স্টেইনলেস স্টিল, কাস্টমাইজড পৃষ্ঠ | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ইত্যাদি |
| বিশেষভাবে তুলে ধরা: | CB/T 3861 কাস্টিং স্টিল রোলার বোতাম,জাহাজ মুরিং সরঞ্জাম রোলার বোতাম,কাস্টমাইজড শিপ রোলার বোতাম |
||
পণ্যের বর্ণনা
মেরিন কাস্ট স্টিল মুরিং রোলার বোতাম | CB/T 3861 টাইপ B ওপেন টাইপ একক রোলার
পণ্য ওভারভিউ
সিবি/টি 3861 টাইপ বি কাস্ট স্টিল রোলার বোতামটি একটি ওপেন-টাইপ একক রোলার যা জাহাজের মুরিং সরঞ্জামগুলিতে ব্যবহৃত হয়। এটি মুরিং লাইন নির্দেশিকা অবস্থানে ইনস্টল করা হয় যেখানে জাহাজের বিন্যাসের জন্য একটি নির্দিষ্ট প্রান্তের পরিবর্তে একটি ঘূর্ণমান দড়ি-যোগাযোগ পৃষ্ঠের প্রয়োজন হয়। রোলারটি পিপি দড়ি বা স্টিলের তারের দড়িকে গাইড করতে, স্থানীয় ঘর্ষণ কমাতে এবং বার্থিং, শিফটিং এবং পোতাশ্রয়ের মুরিং অপারেশনের সময় মসৃণ দড়ি চলাচলে সহায়তা করে।
এই পৃষ্ঠাটি সরবরাহকৃত প্যারামিটার টেবিল অনুসারে 127 kN থেকে 617 kN পর্যন্ত SWL সহ 150 মিমি থেকে 450 মিমি পর্যন্ত টাইপ বি রোলার ব্যাস কভার করে। সরবরাহকৃত প্রযুক্তিগত প্রয়োজনীয়তা বলে যে একত্রিত রোলারটি স্থায়ী বিকৃতি, ফাটল বা অন্যান্য শক্তি-প্রভাবিত ত্রুটি ছাড়াই SWL-এর সমান অনুভূমিক লোড সহ্য করতে হবে এবং রোলার সমাবেশটি জ্যামিং ছাড়াই নমনীয়ভাবে ঘোরানো উচিত। গঠনটি NS 2585 রোলার বিন্যাসের অনুরূপ বর্ণনা করা হয়েছে; প্রতিস্থাপনের প্রয়োজন হলে মাত্রিক বিনিময়যোগ্যতা অঙ্কন দ্বারা নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
• স্ট্যান্ডার্ড এবং টাইপ: CB/T 3861 টাইপ B ওপেন টাইপ
• রোলার ব্যাস পরিসীমা: 150 থেকে 450 মিমি → দড়ি আকার, SWL, এবং উপলব্ধ মুরিং স্টেশন লেআউট অনুযায়ী নির্বাচন করুন।
• SWL পরিসীমা: 127 থেকে 617 kN → অনুভূমিক শক্তি যাচাইকরণের জন্য পণ্য লোড ভিত্তি হিসাবে ব্যবহৃত; এটি একটি দড়ি ভাঙ্গা বোঝা নয়.
• সর্বাধিক তারের ব্যাস: পিপি দড়ি 32 থেকে 80 মিমি / ইস্পাত তারের দড়ি 16 থেকে 44 মিমি → দড়ি নির্বাচনের জন্য প্রাথমিক সামঞ্জস্যের রেফারেন্স।
• ইস্পাত তারের দড়ি রেফারেন্স: 1770 MPa, 6×37 → চূড়ান্ত নির্বাচন নিশ্চিত করতে প্রকল্পের দড়ি স্পেসিফিকেশন ব্যবহার করুন।
• সমাবেশ কর্মক্ষমতা: অনুভূমিক 2×SWL লোড ক্ষমতা স্থায়ী বিকৃতি, ফাটল, বা শক্তি-প্রভাবিত ত্রুটি ছাড়া সরবরাহ করা প্রয়োজন অনুযায়ী।
• ঘূর্ণন প্রয়োজন: জ্যামিং ছাড়াই একত্রিত রোলার অবাধে ঘোরানো উচিত → দড়ি সুরক্ষা এবং রক্ষণাবেক্ষণ পরিদর্শনের জন্য গুরুত্বপূর্ণ।
• বিয়ারিং / বুশ বিকল্প: স্টেইনলেস স্টীল, তামা, বা ব্রোঞ্জ → জারা এক্সপোজার, রক্ষণাবেক্ষণ পরিকল্পনা এবং প্রকল্পের প্রয়োজনীয়তা অনুসারে নির্বাচিত।
প্রধান প্রযুক্তিগত পরামিতি
| বেলন ব্যাস ডি |
SWL কে.এন |
তারের সর্বোচ্চ ব্যাস | আকার | ওজন কেজি |
||||||||
| পিপি দড়ি | SWR এর প্রসার্য শক্তি ইস্পাত তারের দড়ি 1770MPa, 6x37 |
D1 | D2 | এইচ | জ | d | এস | k | K1 | |||
| 150 | 127 | 32 | 16 | 240 | 90 | 154 | 130 | 80 | 5 | 9 | 7 | 24.8 |
| 200 | 191 | 40 | 20 | 310 | 115 | 186 | 162 | 100 | 10 | 8 | 49.3 | |
| 250 | 274 | 45 | 24 | 380 | 135 | 230 | 202 | 120 | 6 | 92 | ||
| 300 | 323 | 50 | 28 | 440 | 155 | 255 | 226 | 130 | 7 | 13 | 10 | 127 |
| 350 | 431 | 55 | 34 | 500 | 175 | 271 | 242 | 150 | 168 | |||
| 400 | 559 | 65 | 40 | 560 | 185 | 307 | 278 | 160 | 14 | 12 | 252 | |
| 450 | 617 | 80 | 44 | 630 | 210 | 316 | 287 | 180 | 310 | |||
নির্বাচন এবং অনুসন্ধান গাইড
ধাপ 1: CB/T 3861 টাইপ B ওপেন টাইপ এবং প্রয়োজনীয় রোলার ব্যাস D 150 থেকে 450 মিমি পর্যন্ত নিশ্চিত করুন।
ধাপ 2: প্রয়োজনীয় SWL, দড়ির ধরন এবং সর্বাধিক দড়ি ব্যাস পরীক্ষা করুন। দড়ি ভাঙ্গা লোড বা দড়ি MBL দিয়ে SWL প্রতিস্থাপন করবেন না।
ধাপ 3: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন, যেমন ঢালাই ইস্পাত, স্টেইনলেস ঢালাই ইস্পাত, বা অন্যান্য প্রকল্প-নির্দিষ্ট উপাদান৷ উদ্ধৃতি আগে উপাদান গ্রেড নিশ্চিত করা উচিত.
ধাপ 4: স্টেইনলেস স্টীল, তামা বা ব্রোঞ্জের মতো বিয়ারিং বা বুশ উপাদান নিশ্চিত করুন এবং রক্ষণাবেক্ষণ পরিকল্পনা দ্বারা গ্রীস অ্যাক্সেস প্রয়োজন কিনা তা নিশ্চিত করুন।
ধাপ 5: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: ইপক্সি শপ প্রাইমারের সাথে Sa 2.5 ব্লাস্টিং, গ্যালভানাইজিং, স্টেইনলেস অংশগুলির জন্য পলিশিং, বা কাস্টমাইজড লেপ সিস্টেম।
ধাপ 6: পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অবস্থান, শ্রেণিবিন্যাস সমাজের প্রয়োজনীয়তা, অঙ্কন বা রেফারেন্স ফটো, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।
গঠন
খোলা-টাইপ একক রোলার | কাস্ট ইস্পাত রোলার বডি | বেলন খাদ / পিন বিন্যাস | স্টেইনলেস স্টীল, তামা বা ব্রোঞ্জ বিয়ারিং/বুশ বিকল্প | গ্রীস রক্ষণাবেক্ষণ পয়েন্ট | অঙ্কন অনুযায়ী ভিত্তি / সমর্থন কাঠামো | প্রলিপ্ত বা স্টেইনলেস সমাপ্ত পৃষ্ঠ
ডিজাইন, লোড এবং রক্ষণাবেক্ষণের সুবিধা
• একক ঘূর্ণায়মান রোলার একটি নিয়ন্ত্রিত দড়ি-সংযোগ পৃষ্ঠ প্রদান করে এবং একটি নির্দিষ্ট দড়ি গাইড প্রান্তের তুলনায় স্লাইডিং ঘর্ষণ কমাতে সাহায্য করে।
• টাইপ বি পরিসর SWL 127 থেকে 617 kN কভার করে, বিভিন্ন মুরিং স্টেশন লেআউট এবং দড়ি ব্যাসের জন্য বেশ কয়েকটি স্ট্যান্ডার্ড মাপ দেয়।
• সরবরাহকৃত কর্মক্ষমতা প্রয়োজনীয়তা একটি অনুভূমিক 2×SWL লোড অবস্থা ব্যবহার করে, যা শিপইয়ার্ডগুলিকে স্থায়ী বিকৃতি, ফাটল এবং শক্তি-প্রভাবিত ত্রুটিগুলির বিরুদ্ধে রোলার সমাবেশ পরীক্ষা করতে সহায়তা করে।
• সমাবেশের পরে বিনামূল্যে ঘূর্ণন একটি মূল পরিদর্শন পয়েন্ট। মসৃণ ঘূর্ণন দড়ি পরিধান হ্রাস করে এবং অপারেশনের আগে রক্ষণাবেক্ষণের সমস্যাগুলি সনাক্ত করা সহজ করে তোলে।
• স্টেইনলেস স্টীল, তামা, বা ব্রোঞ্জ বিয়ারিং/বুশ বিকল্পগুলি জারা এক্সপোজার, তৈলাক্তকরণ অনুশীলন এবং রক্ষণাবেক্ষণ পছন্দের সাথে মেলে নির্বাচন করা যেতে পারে।
• গ্রীস রক্ষণাবেক্ষণ অ্যাক্সেস নিয়মিত তৈলাক্তকরণ সমর্থন করে যাতে রোলারটি সামুদ্রিক পরিষেবাতে মসৃণভাবে চলতে পারে।
• ঢালাই পৃষ্ঠ, দড়ি-যোগাযোগ ব্যাসার্ধ, শ্যাফ্ট ফিট, এবং আবরণ প্রস্তুতি সাবধানে পরীক্ষা করা উচিত কারণ তারা সরাসরি দড়ি সুরক্ষা, ঘূর্ণন, এবং পরিদর্শন গ্রহণকে প্রভাবিত করে।
কাস্টম বৈশিষ্ট্য
• স্ট্যান্ডার্ড: CB/T 3861 → যখন জাহাজের স্পেসিফিকেশন বা শিপইয়ার্ড অঙ্কন এই চাইনিজ মেরিন রোলার স্ট্যান্ডার্ডের জন্য কল করে তখন ব্যবহার করুন।
• টাইপ: টাইপ বি ওপেন টাইপ → মুরিং লাইন গাইডেন্সের জন্য একক উন্মুক্ত রোলার ব্যবস্থা।
• রোলার ব্যাস: 150 / 200 / 250 / 300 / 350 / 400 / 450 মিমি → SWL, দড়ি ব্যাস এবং ইনস্টলেশন স্থান দ্বারা নির্বাচন করুন।
• SWL: 127 থেকে 617 kN → সরবরাহ করা টেবিল থেকে পণ্য লোড রেটিং রেফারেন্স; একটি উত্তোলন SWL নয় এবং দড়ি ভাঙ্গা লোড নয়।
• প্রযোজ্য দড়ি: পিপি দড়ি এবং ইস্পাত তারের দড়ি → টেবিলে ইস্পাত তারের দড়ি রেফারেন্স হল 1770 MPa, 6×37।
• উপাদান: পণ্যের ভিত্তি হিসাবে ঢালাই ইস্পাত → স্টেইনলেস ঢালাই ইস্পাত এবং অন্যান্য তালিকাভুক্ত উপাদান বিকল্পগুলি অঙ্কন এবং প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিত
• বিয়ারিং / বুশ: স্টেইনলেস স্টিল, তামা, বা ব্রোঞ্জ → জারা প্রতিরোধ এবং তৈলাক্তকরণের প্রয়োজনীয়তা অনুসারে নির্বাচিত।
• সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার, গ্যালভানাইজড, পালিশ বা কাস্টমাইজড → চূড়ান্ত আবরণটি ভেসেল লেপের স্পেসিফিকেশন অনুসরণ করতে হবে।
• শংসাপত্রের প্রয়োজনীয়তা: মেকার সার্টিফিকেট বা অর্ডার অনুযায়ী ক্লাস সার্টিফিকেট → শ্রেণী পরিদর্শন সুযোগ উদ্ধৃতির আগে নিশ্চিত করা উচিত।
কিভাবে এটা কাজ করে
মুরিং লাইন রোলারের কাছে আসে → দড়ি ঘূর্ণায়মান রোলার পৃষ্ঠের সাথে যোগাযোগ করে
অ্যাপ্লিকেশন
শিপ মুরিং স্টেশন | ডেক দড়ি নির্দেশিকা অবস্থান | ফেয়ারলিড এবং রোলার গাইড ব্যবস্থা | নতুন নির্মাণ প্রকল্প | জাহাজ মেরামত এবং প্রতিস্থাপন | পণ্যবাহী জাহাজ | টাগবোট | বার্জ | ওয়ার্কবোট | হারবার মুরিং সরঞ্জাম
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা, লোড যাচাইকরণের প্রয়োজনীয়তা এবং শ্রেণি সমাজের অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।
অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: কিভাবে সঠিক CB/T 3861 টাইপ B রোলার সাইজ নির্বাচন করা উচিত?
A1: প্রয়োজনীয় SWL, PP দড়ি বা ইস্পাত তারের দড়ি ব্যাস, ইনস্টলেশনের স্থান এবং জাহাজের মুরিং বিন্যাস অঙ্কন অনুযায়ী রোলার ব্যাস নির্বাচন করুন। উদ্ধৃতি দেওয়ার আগে SWL এবং সর্বাধিক তারের ব্যাস উভয়ই পরীক্ষা করা উচিত।
প্রশ্ন 2: টেবিলের SWL কি দড়ি ভাঙার লোড বা SWL তোলার মতো?
A2: না। তালিকাভুক্ত SWL হল মুরিং রোলার বোতামের জন্য পণ্য লোড রেটিং রেফারেন্স। এটিকে দড়ি ভাঙ্গা লোড, দড়ি MBL, বা উত্তোলন সরঞ্জাম SWL হিসাবে বিবেচনা করা উচিত নয়।
প্রশ্ন 3: উত্পাদন বা শ্রেণি পরিদর্শনের আগে কী পরীক্ষা করা উচিত?
A3: মান টাইপ, আকার, উপাদান গ্রেড, ভারবহন বা গুল্ম উপাদান, পৃষ্ঠ চিকিত্সা, অঙ্কন, পরিদর্শন সুযোগ, এবং শংসাপত্রের প্রয়োজনীয়তা নিশ্চিত করুন। যদি একটি শ্রেণী শংসাপত্র বা সাক্ষী পরিদর্শন প্রয়োজন হয়, এটি উদ্ধৃতি আগে নিশ্চিত করা উচিত.
