২৬-৩২ মিমি ইলেকট্রিক স্টীল ওয়্যার রোপ স্টোরেজ রিল। CB ৩০৪৮ টাইপ এ একক ড্রাম ইলেকট্রিক রিল।

২৬-৩২ মিমি ইলেকট্রিক স্টিল ওয়্যার রোপ স্টোরেজ রিল | CB 3048 টাইপ A সিঙ্গেল ড্রাম ইলেকট্রিক রিল

পণ্যের সংক্ষিপ্ত বিবরণ

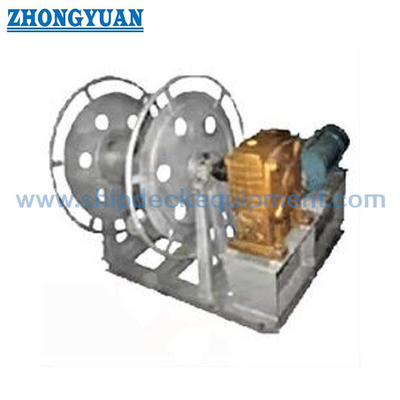

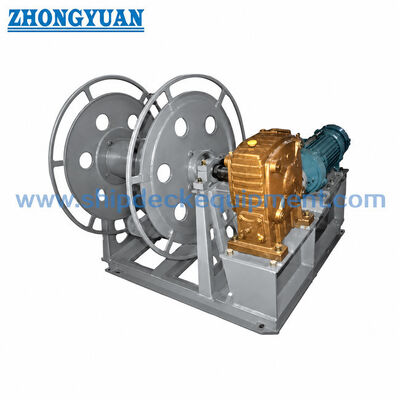

CB 3048 টাইপ A ইলেকট্রিক স্টিল ওয়্যার রোপ রিল হল একটি সিঙ্গেল-ড্রাম শিপ ডেক স্টোরেজ রিল যা স্টিল ওয়্যার রোপকে গুটিয়ে রাখা, বের করা এবং সংরক্ষণ করার জন্য ব্যবহৃত হয়। A26 এবং A32 মডেলগুলি যথাক্রমে ২৬ মিমি এবং ৩২ মিমি সর্বোচ্চ ওয়্যার-রোপ ব্যাসের জন্য ডিজাইন করা হয়েছে। একটি দুই-গতির মেরিন ইলেকট্রিক মোটর একটি ওয়ার্ম-গিয়ার রিডাকশন ব্যবস্থার মাধ্যমে রিলটিকে চালায়, যখন স্ট্যান্ডার্ড অপারেটিং ধারণাটি বৈদ্যুতিক শক্তি অনুপলব্ধ থাকলে ম্যানুয়াল হ্যান্ডেল অপারেশনেরও ব্যবস্থা করে।

এই সরঞ্জামটি একটি পুলিং উইঞ্চের পরিবর্তে একটি চালিত স্টোরেজ রিল। CB* 3048-1983 বিশেষভাবে স্টিল-ওয়্যার-রোপ গ্রহণ, বের করা এবং সংরক্ষণের জন্য পণ্যটিকে চিহ্নিত করে এবং বলে যে এটি জাহাজ টাগিং বা ওয়ার্পিংয়ের জন্য নয়। সংগ্রহের জন্য, প্রধান পরীক্ষাগুলি হল রোপের ব্যাস এবং নির্মাণ, প্রয়োজনীয় স্টোরেজ দৈর্ঘ্য, রোপের গুটিয়ে রাখার গতি, উপলব্ধ ডেক স্পেস, রোপের পথ, বৈদ্যুতিক সরবরাহ, ম্যানুয়াল-অপারেশন ক্লিয়ারেন্স, কোটিং সিস্টেম এবং সার্টিফিকেটের পরিধি।

দ্রুত স্পেসিফিকেশন

• স্ট্যান্ডার্ড / টাইপ: CB* 3048-1983 টাইপ A → মোটর-চালিত সিঙ্গেল-ড্রাম স্টিল ওয়্যার রোপ স্টোরেজ রিল; A26 এবং A32 হল দুটি টাইপ A মডেল।
• স্টিল ওয়্যার রোপের আকার: ২৬ মিমি (A26) / ৩২ মিমি (A32) সর্বোচ্চ → শুধুমাত্র মডেলের নাম নয়, প্রকৃত রোপের ব্যাস এবং নির্মাণের উপর ভিত্তি করে নির্বাচন করুন।
• স্টোরেজ ক্ষমতা: A26 এর জন্য ২২০ মিটার / A32 এর জন্য ২১০ মিটার → স্ট্যান্ডার্ড রেফারেন্স ক্ষমতা; কাস্টমাইজড ক্ষমতার জন্য ড্রাম এবং রোপ-লেআউট পর্যালোচনা প্রয়োজন।
• ইলেকট্রিক ড্রাইভ: JZ2-H-23-4/12 দুই-গতির মেরিন মোটর, ৪.৩ / ১.৭ কিলোওয়াট ১৩৫০ / ৪১০ আরপিএম এ → তালিকাভুক্ত টাইপ A মডেলগুলির জন্য একটি সাধারণ স্ট্যান্ডার্ড মোটর ব্যবস্থা।
• রিডাকশন অনুপাত: ৪৪ → ওয়ার্ম-গিয়ার রিডাকশন মোটর স্পিডকে নিয়ন্ত্রিত রিল ওয়াইন্ডিং / পেআউট স্পিডে রূপান্তরিত করে।
• রোপ লাইন স্পিড: A26 ৫৬ / ১৭ মিটার/মিনিট; A32 ৬০ / ১৮ মিটার/মিনিট → এগুলি রোপের গুটিয়ে রাখা / বের করার গতি, ড্রামের ঘূর্ণন গতি নয়।
• ম্যানুয়াল ব্যাকআপ: বৈদ্যুতিক শক্তি অনুপলব্ধ থাকলে ওয়ার্ম-গিয়ার রিডিউসারের মাধ্যমে হ্যান্ড অপারেশন → স্টোরেজ / পুনরুদ্ধারের জন্য দরকারী, টাগিং বা পুলিং উইঞ্চের বিকল্প নয়।
• ইনস্টলেশন: ডেক-মাউন্টেড বেস স্ট্রাকচার → প্রোডাকশনের আগে ডেক লেআউট, ফাউন্ডেশন, রোপের পথ, মোটর অ্যাক্সেস, ক্লাচ / হ্যান্ডেল ক্লিয়ারেন্স এবং বৈদ্যুতিক সংযোগ নিশ্চিত করা উচিত।

প্রধান প্রযুক্তিগত প্যারামিটার

রোপ স্টোরেজ ও নির্বাচন প্রকৌশল

• রিলটি প্রাথমিকভাবে সর্বোচ্চ ওয়্যার-রোপের ব্যাস এবং প্রয়োজনীয় স্টোরেজ দৈর্ঘ্যের উপর ভিত্তি করে নির্বাচন করা হয়। A26 ২২০ মিটার দীর্ঘতম স্ট্যান্ডার্ড ক্ষমতা প্রদান করে, যখন A32 ২১০ মিটার স্ট্যান্ডার্ড স্টোরেজ সহ বৃহত্তর ৩২ মিমি ওয়্যার রোপ গ্রহণ করে।
• ড্রামের কোর হল একটি স্টোরেজ সারফেস, একটি ওয়ার্কিং শিভ নয়। যদি ওয়্যার রোপ বারবার উল্লেখযোগ্য ওয়ার্কিং লোডের অধীনে বাঁকানো হয়, তবে রোপ প্রস্তুতকারকের প্রস্তাবিত ন্যূনতম বেন্ডিং ব্যাস নিশ্চিত করুন এবং প্রয়োজনে একটি উদ্দেশ্য-নকশা করা হ্যান্ডলিং উইঞ্চ / শিভ সিস্টেম ব্যবহার করুন।
• রোপের নির্মাণ, প্রকৃত বাইরের ব্যাস, লুব্রিকেশন অবস্থা, সকেট / টার্মিনেশন আকার এবং প্রয়োজনীয় সংরক্ষিত মুক্ত দৈর্ঘ্য ব্যবহারিক স্টোরেজ ক্ষমতা পরিবর্তন করতে পারে।
• গুটিয়ে রাখার সময়, রোপটি ড্রামে সুশৃঙ্খল স্তরে নির্দেশিত হওয়া উচিত যাতে আলগা মোড়, ক্রসওভার এবং স্থানীয় ক্রাশিং এড়ানো যায়। একটি লেভেল-ওয়াইন্ড ডিভাইস সরবরাহকৃত স্ট্যান্ডার্ড ডেটার অংশ নয় এবং এটি অনুমান করা উচিত নয়।
• রোপের গতি দুটি মোটর গতির সাথে যুক্ত: উচ্চ সেটিং দ্রুত গুটিয়ে রাখা / বের করার জন্য উপযুক্ত, যখন নিম্ন সেটিং চূড়ান্ত পজিশনিং এবং নিয়ন্ত্রিত স্টোরেজের জন্য ধীর হ্যান্ডলিং সরবরাহ করে।
• কোন রেট করা লাইন পুল, SWL, টাগিং পুল, বা লিফটিং ক্ষমতা স্ট্যান্ডার্ড ডেটা দ্বারা সরবরাহ করা হয় না। রিলটি পুলিং-লোড রেটিংয়ের ভিত্তিতে বিক্রি বা নির্বাচন করা উচিত নয়।

ইলেকট্রিক ড্রাইভ, ম্যানুয়াল ব্যাকআপ ও অপারেশন

• স্ট্যান্ডার্ড টাইপ A ব্যবস্থায় একটি সাধারণ বেসে একটি দুই-গতির মেরিন মোটর এবং রিডাকশন গিয়ার ব্যবহার করা হয়। ফরোয়ার্ড এবং রিভার্স রোটেশন অপারেটরকে সংরক্ষিত ওয়্যার রোপ গুটিয়ে রাখতে বা বের করতে দেয়। সরবরাহকারীর বর্তমান পণ্যের বিবরণে পুশ-বাটন কন্ট্রোল এবং ইমার্জেন্সি স্টপও উল্লেখ করা হয়েছে; চূড়ান্ত কন্ট্রোল-প্যানেলের ফাংশন, মোটর সুরক্ষা, এনক্লোজার রেটিং এবং ভেসেল পাওয়ার সাপ্লাই প্রকল্পের বৈদ্যুতিক স্কিম্যাটিকের উপর নিশ্চিত করা উচিত।
• দুই-গতির মোটর: ১৩৫০ / ৪১০ আরপিএম → রিলটিকে একটি ভেরিয়েবল-পুল উইঞ্চ হিসাবে বিবেচনা না করে উচ্চ / নিম্ন রোপ হ্যান্ডলিং গতি সরবরাহ করে।
• ওয়ার্ম-গিয়ার রিডাকশন: অনুপাত ৪৪ → মোটর এবং রিলের মধ্যে স্ট্যান্ডার্ড মেকানিক্যাল রিডাকশন সরবরাহ করে।
• ম্যানুয়াল হ্যান্ডেল: বৈদ্যুতিক শক্তি অনুপলব্ধ থাকলে ওয়ার্ম-গিয়ার রিডিউসারের মাধ্যমে অপারেশনের জন্য উপলব্ধ → অপারেটিং ইন্টারলক এবং ক্লাচ / এনগেজমেন্ট পদ্ধতি অনুমোদিত অঙ্ক অনুসরণ করা উচিত।
• ক্লাচ হ্যান্ডেল: স্ট্যান্ডার্ড টাইপ A ব্যবস্থায় দেখানো হয়েছে → সরবরাহকৃত ইউনিটের জন্য সঠিক এনগেজমেন্ট সিকোয়েন্স এবং গার্ডিং নিশ্চিত করা উচিত।
• বৈদ্যুতিক সরবরাহ: ভোল্টেজ, ফ্রিকোয়েন্সি, স্টার্টার / কন্টাক্টর ব্যবস্থা, মোটর আইপি রেটিং, কেবল এন্ট্রি, ইমার্জেন্সি স্টপ এবং রিমোট-কন্ট্রোল বিকল্প ভেসেলের প্রয়োজনীয়তা অনুসারে নিশ্চিত করতে হবে।

নির্বাচন ও অনুসন্ধান নির্দেশিকা

ধাপ ১: CB 3048-1983 টাইপ A নিশ্চিত করুন এবং সর্বোচ্চ স্টিল ওয়্যার রোপের ব্যাস এবং প্রয়োজনীয় স্টোরেজ দৈর্ঘ্যের উপর ভিত্তি করে A26 বা A32 নির্বাচন করুন।

ধাপ ২: প্রকৃত ওয়্যার-রোপ স্পেসিফিকেশন সরবরাহ করুন: ব্যাস, নির্মাণ, কোটিং / লুব্রিকেশন, ন্যূনতম বেন্ড সুপারিশ, শেষ টার্মিনেশন এবং প্রয়োজনীয় সংরক্ষিত দৈর্ঘ্য।

ধাপ ৩: অপারেটিং প্রয়োজনীয়তা নিশ্চিত করুন: স্ট্যান্ডার্ড উচ্চ / নিম্ন রোপ স্পিড, গুটিয়ে রাখা / বের করার দিক, ম্যানুয়াল-ব্যাকআপ প্রয়োজনীয়তা এবং কোনও নন-স্ট্যান্ডার্ড রোপ গাইড বা লকিং ডিভাইস প্রয়োজন কিনা।

ধাপ ৪: ভেসেলের বৈদ্যুতিক ডেটা নিশ্চিত করুন: ভোল্টেজ, ফ্রিকোয়েন্সি, ফেজ, কন্ট্রোল ভোল্টেজ, মোটর সুরক্ষা, স্থানীয় নিয়ন্ত্রণ, ইমার্জেন্সি স্টপ এবং কোনও রিমোট-কন্ট্রোল প্রয়োজনীয়তা।

ধাপ ৫: ডেক ব্যবস্থা নিশ্চিত করুন: ইনস্টলেশন অবস্থান, উপলব্ধ ফুটপ্রিন্ট, রোপের পথ, ডেক / ফাউন্ডেশন বিবরণ, রক্ষণাবেক্ষণ অ্যাক্সেস এবং ম্যানুয়াল-হ্যান্ডেল অপারেটিং ক্লিয়ারেন্স।

ধাপ ৬: উপাদান, পৃষ্ঠের চিকিত্সা, সার্টিফিকেট / পরিদর্শন পরিধি, পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময় এবং GA / রেফারেন্স ফটো যদি উপলব্ধ থাকে তা নিশ্চিত করুন।

কাঠামো

সিঙ্গেল স্টিল স্টোরেজ ড্রাম | ড্রাম শ্যাফ্ট এবং বিয়ারিং ব্যবস্থা | দুই-গতির মেরিন ইলেকট্রিক মোটর | ওয়ার্ম-গিয়ার রিডিউসার | ক্লাচ / এনগেজমেন্ট হ্যান্ডেল | ম্যানুয়াল অপারেটিং হ্যান্ডেল | বেস ফ্রেম | স্থানীয় বৈদ্যুতিক নিয়ন্ত্রণ | ডেক মাউন্টিং ইন্টারফেস | লুব্রিকেশন পয়েন্ট | প্রকল্প-নির্দিষ্ট পৃষ্ঠ সুরক্ষা

ড্রাইভ, স্টোরেজ ও গুণমানের সুবিধা

• টাইপ A সিঙ্গেল-ড্রাম নির্মাণ ডাবল-ড্রাম সংস্করণের চেয়ে ব্যবস্থাটিকে আরও কম্প্যাক্ট রাখে, একই সাথে চালিত গুটিয়ে রাখা এবং ম্যানুয়াল-ব্যাকআপ অপারেশন বজায় রাখে।
• দুই-গতির ড্রাইভ পৃথক উচ্চ এবং নিম্ন রোপ হ্যান্ডলিং গতি সরবরাহ করে, যা একটি ধ্রুবক-গতির উইঞ্চ হিসাবে রিলটিকে বিবেচনা করার চেয়ে স্টোরেজ অপারেশনের জন্য বেশি উপযোগী।
• A26 এবং A32 ড্রামের মাত্রাগুলি বিভিন্ন রোপের ব্যাস এবং ক্ষমতার সাথে মেলে; এটি উল্লেখযোগ্যভাবে ভিন্ন রোপ আকারের জন্য একটি জেনেরিক ড্রাম ব্যবহার এড়িয়ে যায়।
• শ্যাফ্ট এবং বিয়ারিং লুব্রিকেশন সার্ভিস শিডিউল অনুযায়ী বজায় রাখা উচিত যাতে ঘর্ষণ কমে এবং রিলের মসৃণ ঘূর্ণন বজায় থাকে।
• রোপ-যোগাযোগ প্রান্ত এবং ড্রামের পৃষ্ঠগুলি বার এবং তীক্ষ্ণ প্রক্ষেপণ থেকে মুক্ত হওয়া উচিত যা গুটিয়ে রাখা এবং সংরক্ষণের সময় ওয়্যার স্ট্র্যান্ডগুলিকে ক্ষতি করতে পারে।
• মৃদু-স্টিল নির্মাণের জন্য, ভেসেলের পেইন্টিং প্রয়োজনীয়তা অনুসারে Sa 2½ ব্লাস্টিং এবং অ্যান্টি-করোসিভ ইপোক্সি কোটিং নির্দিষ্ট করা যেতে পারে; চূড়ান্ত কোটিং সিস্টেম এবং ড্রাই-ফিল্ম পুরুত্ব নিশ্চিত করা উচিত।
• প্রয়োজনে স্টেইনলেস-স্টিল নির্মাণ বা পালিশ করা ফিনিশের বিষয়ে আলোচনা করা যেতে পারে, তবে উদ্ধৃতির আগে সঠিক স্টেইনলেস গ্রেড, ওয়েল্ড পদ্ধতি, গ্যালভানিক ইন্টারফেস এবং চূড়ান্ত পৃষ্ঠের ফিনিশ নিশ্চিত করা উচিত।
• পরিদর্শনটিতে মাত্রা, উভয় দিকে ঘূর্ণন, উচ্চ / নিম্ন গতির অপারেশন, ম্যানুয়াল ব্যাকআপ, ক্লাচ / এনগেজমেন্ট ফাংশন, ইমার্জেন্সি স্টপ, অনুমোদিত প্রকল্পের পরিধি অনুসারে লুব্রিকেশন এবং কোটিং পরীক্ষা অন্তর্ভুক্ত থাকতে পারে।

কাস্টম অ্যাট্রিবিউটস

স্ট্যান্ডার্ড: CB* 3048-1983 → মোটর-চালিত স্টিল ওয়্যার রোপ রিল স্ট্যান্ডার্ড রেফারেন্স এই টাইপ A সিঙ্গেল-ড্রাম পৃষ্ঠার জন্য।

টাইপ: টাইপ A → সিঙ্গেল-ড্রাম ইলেকট্রিক কনফিগারেশন; টাইপ As ডাবল-ড্রাম বা টাইপ B বৃহত্তর-রোপ কনফিগারেশনের সাথে বিভ্রান্ত হবেন না।

মডেল: A26 / A32 → সর্বোচ্চ রোপের ব্যাস এবং স্টোরেজ প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচন করুন।

ওয়্যার রোপের ব্যাস: ২৬ / ৩২ মিমি সর্বোচ্চ → প্রকৃত ওয়্যার-রোপের নির্মাণ এবং বাইরের ব্যাস নিশ্চিত করা উচিত।

স্টোরেজ দৈর্ঘ্য: ২২০ / ২১০ মিটার → যথাক্রমে A26 / A32 এর জন্য স্ট্যান্ডার্ড ক্ষমতা।

মোটর: JZ2-H-23-4/12, ৪.৩ / ১.৭ কিলোওয়াট → স্ট্যান্ডার্ড ডেটা থেকে দুই-গতির মেরিন মোটর রেফারেন্স।

মোটর স্পিড: ১৩৫০ / ৪১০ আরপিএম → অনুপাত ৪৪ রিডাকশনের মাধ্যমে উচ্চ / নিম্ন রোপ গুটিয়ে রাখার গতি চালায়।

ম্যানুয়াল ব্যাকআপ: ওয়ার্ম-গিয়ার হ্যান্ডেল অপারেশন → বৈদ্যুতিক শক্তি অনুপলব্ধ থাকলে স্টোরেজ / পেআউট অপারেশন করার অনুমতি দেয়।

ইনস্টলেশন: ডেক মাউন্টেড → ফাউন্ডেশন, রোপের পথ এবং অপারেটিং ক্লিয়ারেন্স ভেসেলের ব্যবস্থা অনুসরণ করে।

সার্টিফিকেট প্রয়োজনীয়তা: প্রকল্পের পরিধি অনুসারে উপলব্ধ → উদ্ধৃতির আগে প্রস্তুতকারক, উপাদান বা ক্লাস পরিদর্শন ডকুমেন্টেশন নিশ্চিত করা উচিত।

কিভাবে কাজ করে

অপারেটর গুটিয়ে রাখা বা বের করার দিক নির্বাচন করে → দুই-গতির ইলেকট্রিক মোটর ওয়ার্ম-গিয়ার রিডিউসার চালায় → রিডিউসার সিঙ্গেল স্টোরেজ ড্রাম ঘোরায় → স্টিল ওয়্যার রোপ ড্রামে গুটিয়ে রাখা হয় বা বের করা হয় → নিম্ন-গতির মোড আরও নিয়ন্ত্রিত চূড়ান্ত হ্যান্ডলিং সমর্থন করে → যদি বৈদ্যুতিক শক্তি অনুপলব্ধ থাকে, তবে অনুমোদিত ম্যানুয়াল হ্যান্ডেল / ক্লাচ ব্যবস্থা রিডিউসারের মাধ্যমে রিল ঘোরাতে পারে।

অ্যাপ্লিকেশন

শিপ ডেক স্টিল ওয়্যার রোপ স্টোরেজ | মার্চেন্ট ভেসেল | ওয়ার্কবোট | ইঞ্জিনিয়ারিং ভেসেল | স্পেয়ার / সার্ভিস ওয়্যার রোপ ম্যানেজমেন্ট | নিউবিল্ডিং প্রকল্প | CB 3048 টাইপ A ইলেকট্রিক স্টিল ওয়্যার রোপ রিলের প্রতিস্থাপন | মেরিন প্রকল্প যেখানে টাগিং বা ওয়ার্পিং ডিউটি ​​ছাড়া চালিত স্টোরেজ প্রয়োজন

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা এবং অনুমোদিত পরিদর্শন পরিধি অনুসারে প্রস্তুতকারকের সার্টিফিকেট, উপাদান ডকুমেন্টেশন, পরিদর্শন রেকর্ড এবং ক্লাসিফিকেশন-সোসাইটি পরিদর্শন ব্যবস্থা করা যেতে পারে। স্ট্যান্ডার্ড পণ্যের ডেটা এমনভাবে ব্যাখ্যা করা উচিত নয় যে সমস্ত ক্লাস সার্টিফিকেট ডিফল্টভাবে সরবরাহ করা হয়।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

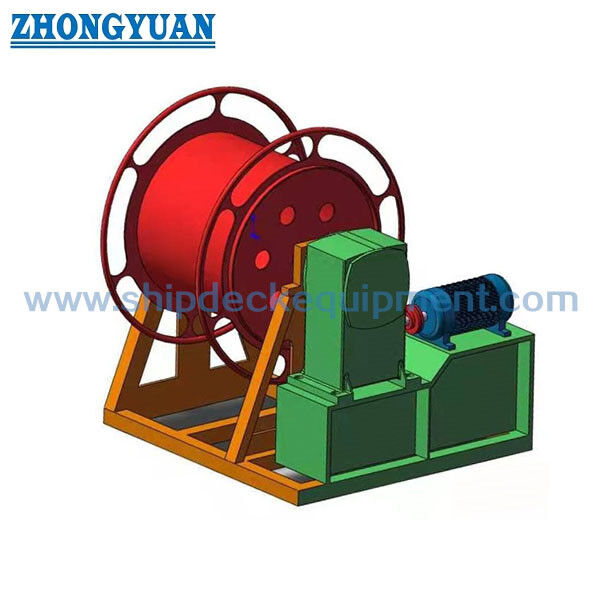

ড্রয়িং ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: এই ইলেকট্রিক স্টিল ওয়্যার রোপ রিল কি টাগিং, মুরিং, পুলিং বা লিফটিং উইঞ্চ হিসাবে ব্যবহার করা যেতে পারে?

উত্তর ১: না। CB* 3048-1983 এটিকে স্টিল ওয়্যার রোপ গ্রহণ, বের করা এবং স্টোরেজ রিল হিসাবে চিহ্নিত করে এবং স্পষ্টভাবে বলে যে এটি জাহাজ টাগিং বা ওয়ার্পিংয়ের জন্য নয়। একটি পৃথক প্রকৌশলী উইঞ্চ ডিজাইন ছাড়া কোনও SWL বা রেট করা পুলিং ক্ষমতা বরাদ্দ করা উচিত নয়।

প্রশ্ন ২: A26 এবং A32 এর মধ্যে প্রধান পার্থক্য কী?

উত্তর ২: A26 হল ২৬ মিমি পর্যন্ত ওয়্যার রোপের জন্য ২২০ মিটার স্ট্যান্ডার্ড স্টোরেজ এবং ৫৬ / ১৭ মিটার/মিনিট রোপ স্পিড সহ। A32 ৩২ মিমি পর্যন্ত ওয়্যার রোপ গ্রহণ করে যার মধ্যে ২১০ মিটার স্টোরেজ এবং ৬০ / ১৮ মিটার/মিনিট রোপ স্পিড রয়েছে। A32 আরও বড় এবং ভারী।

প্রশ্ন ৩: CB 3048 টাইপ A কি CB/T 3468-1992 টাইপ A স্টিল ওয়্যার রোপ রিলের মতো?

উত্তর ৩: না। এগুলি পৃথক স্ট্যান্ডার্ড এবং মিশ্রিত করা উচিত নয়। CB 3048-1983 এই পৃষ্ঠায় বর্ণিত মোটর-চালিত রিলকে কভার করে, যখন CB/T 3468-1992 একটি ভিন্ন মেরিন স্টিল ওয়্যার রোপ রিল স্ট্যান্ডার্ড যার মডেল ডেটা এবং মাত্রা ভিন্ন।
