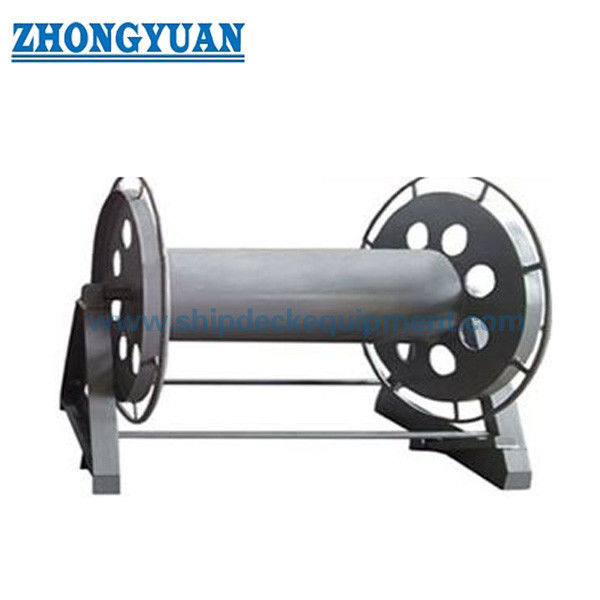

13-32 মিমি কমপ্যাক্ট স্টিলের তারের রোল হ্যান্ডেল ছাড়া।
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
| নথি: | Marine Rope Reel Manual Dri...92.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| চার ধরণের: | হ্যান্ডেল ছাড়া AW টাইপ করুন | প্রযোজ্য ইস্পাত তারের ব্যাস: | 13.0 ~ 32 মিমি |
|---|---|---|---|
| ইস্পাত তারের দৈর্ঘ্যের ড্রাম স্টোরেজ ক্ষমতা: | 120 ~ 190 মি | ফুট বোল্ট পরিমাণ: | 6 ~ 14 |
| উপাদান: | 304, 316L স্টেইনলেস স্টিল, পালিশ স্টেইনলেস স্টিল, হালকা ইস্পাত | অন্যরা: | SA2.5 স্যান্ডব্লাস্টিং এবং অ্যান্টি-কোরোসিভ ইপোক্সি পেইন্টিং |
| বিশেষভাবে তুলে ধরা: | স্টিল ওয়্যার মুরিং রিল CB/T 3468-92,CB/T 3468-92 টাইপ AW মুরিং রিল,CB/T 3468-92 শিপ ডেক সরঞ্জাম |
||
পণ্যের বর্ণনা
13-32 মিমি কমপ্যাক্ট স্টিলের তারের রোল হ্যান্ডেল ছাড়া।
পণ্যের সংক্ষিপ্ত বিবরণ
টাইপ এডব্লিউ স্টিলের তারের দড়ি রোলটি কমপ্যাক্ট সামুদ্রিক স্টিলের তারের দড়ি সংরক্ষণের জন্য ডিজাইন করা হয়েছে যেখানে একটি প্রজেক্টিং হ্যান্ডেলের প্রয়োজন হয় না।
হ্যান্ডেলবিহীন নকশা রিল প্রোফাইলকে সহজ এবং কম্প্যাক্ট রাখে। অপারেটররা বাইরের ড্রাম রিম ধরে রিলটি ঘোরায়, এটি সীমিত ডেক স্পেস এবং নিম্ন-ফ্রিকোয়েন্সি অপারেশনের জন্য উপযুক্ত করে তোলে।
হ্যান্ডেল-অপারেটেড টাইপ এ রিলগুলির তুলনায়, টাইপ এডব্লিউ প্রসারিত অংশগুলি হ্রাস করে এবং স্টোরেজ-ভিত্তিক অ্যাপ্লিকেশনগুলির জন্য একটি সহজ কাঠামো সরবরাহ করে।
রোলটি কেবলমাত্র স্টোরেজ করার জন্য ব্যবহৃত হয়, উত্তোলন বা টানার জন্য নয়। এটি 13 মিমি থেকে 32 মিমি স্টিলের তারের দড়িগুলির জন্য উপযুক্ত যা 120 মিটার থেকে 190 মিটার পর্যন্ত স্টোরেজ দৈর্ঘ্যের।
একটি বোল্টযুক্ত বেস, তৈলাক্ত বিয়ারিং বিন্যাস, ঐচ্ছিক ব্রেক বা লকিং পিন, এবং মসৃণ মুক্ত প্রান্ত সমাপ্তি নিরাপদ সঞ্চয়স্থান এবং সহজ বোর্ড বিন্যাস সমর্থন করে।
দ্রুত বিবরণী
- প্রযোজ্য ইস্পাত তারের ব্যাসার্ধঃ 13-32 মিমি -> ছোট থেকে মাঝারি সামুদ্রিক ইস্পাত তারের দড়ি সঞ্চয় জন্য উপযুক্ত
- অপারেশনঃ হ্যান্ডেল নেই, ড্রাম-গ্রিপ অপারেশন -> অপারেটররা বাইরের ড্রাম রিম ধরে রোলটি ঘোরায়
- কমপ্যাক্ট কাঠামোঃ কোন বহির্মুখী হ্যান্ডেল নেই -> সীমিত ডেক স্পেস এবং স্টোরেজ এলাকার জন্য ভাল
- স্ট্যান্ডার্ডঃ CB/T 3468-92 টাইপ AW -> সামুদ্রিক ইস্পাত তারের দড়ি রোল রেফারেন্স স্ট্যান্ডার্ড
- ড্রাম ক্যাপাসিটিঃ 120-190 মিটার -> দড়ি ব্যাসার্ধ এবং প্রয়োজনীয় সঞ্চয়স্থানের দৈর্ঘ্য অনুযায়ী নির্বাচিত
- ব্রেক / লকিংঃ ফুট ব্রেক বা লকিং পিন উপলব্ধ -> স্টোরেজ চলাকালীন রিল স্থিতিশীল রাখে
- বেস ফিক্সিংঃ bolted বেস -> সুবিধাজনক ইনস্টলেশন, অপসারণ এবং স্থানান্তর
- কাঠামোঃ ওজন কমানোর গর্ত নকশা -> কাঠামোগত শক্তি বজায় রেখে পণ্যের ওজন হ্রাস করে
- লেয়ারিং বিন্যাসঃ তৈলাক্ত লেয়ারিং নকশা -> সহজ ঘূর্ণন এবং কম ম্যানুয়াল প্রচেষ্টা
- উপাদানঃ হালকা ইস্পাত / 304 / 316L স্টেইনলেস স্টীল -> জারা এবং বাজেটের প্রয়োজনীয়তা অনুযায়ী নির্বাচিত
- পৃষ্ঠের চিকিত্সাঃ হট-ডিপ গ্যালভানাইজিং / Sa2.5 ব্লাস্টিং + ইপোক্সি লেপ / পোলিশ স্টেইনলেস স্টীল -> সামুদ্রিক জারা সুরক্ষা
- সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র
প্রধান প্রযুক্তিগত পরামিতি
| মডেল | ম্যাক্স ওয়্যার রোপ ডায়া। | ডি | ডি১ | ডি২ | এল | বি | এইচ | ফাউন্ডেশন বোল্ট | ওজন (কেজি) | ড্রাম রোপ ক্যাপাসিটি (মি) |
| এডব্লিউ১৩ | 13.0 | 170 | 330 | 530 | 350 | 560 | 420 | M16 x 6 | 58 | 120 |
| এডব্লিউ১৭ | 17 | 230 | 470 | 670 | 450 | 620 | 495 | এম১৬ এক্স ৮ | 76 | 190 |
| AW21 | 20.5 | 280 | 560 | 760 | 500 | 650 | 535 | এম১৬ এক্স ৮ | 113 | 180 |
| AW26 | 26.0 | 340 | 660 | 860 | 550 | 695 | 610 | এম১৬ এক্স ৮ | 122 | 190 |
| AW32 | 32 | 425 | 800 | 1000 | 650 | 740 | 665 | এম১৬ এক্স ৮ | 162 | 190 |
দ্রষ্টব্যঃ মডেল, ব্রেক বিবরণ, বেস বিন্যাস এবং ড্রাম মাত্রা প্রকল্প অঙ্কন এবং জাহাজের ডেক বিন্যাস অনুযায়ী নিশ্চিত করা যেতে পারে।
নির্বাচন নির্দেশিকা
ধাপ 1 - তারের দড়ি ব্যাস নিশ্চিত করুন -> দড়ি আকার অনুযায়ী AW13, AW17, AW21, AW26 বা AW32 নির্বাচন করুন
ধাপ ২ - কমপ্যাক্ট ডেকের প্রয়োজনীয়তা নিশ্চিত করুন -> যখন প্রজেক্টিং হ্যান্ডেল পছন্দ করা হয় না তখন AW নির্বাচন করুন
ধাপ 3 - অপারেশন পদ্ধতি নিশ্চিত করুন -> অপারেটররা বাইরের ড্রাম রিম ধরে ঘোরান
ধাপ ৪ - সঞ্চয়স্থানের দৈর্ঘ্য নিশ্চিত করুন -> 120 মিটার থেকে 190 মিটার পর্যন্ত ম্যাচ ড্রাম ক্যাপাসিটি
ধাপ 5 - ব্রেক বা লকিংয়ের প্রয়োজনীয়তা নিশ্চিত করুন -> নিরাপদ সঞ্চয়স্থান এবং স্থিতিশীল বোর্ডের অবস্থার জন্য প্রস্তাবিত
ধাপ ৬ - বেস ফিক্সিং এবং লেপ নিশ্চিত করুন -> জাহাজের ডেক বিন্যাস অনুযায়ী বোল্ট বেস এবং লেপ সিস্টেম
ধাপ 7 - সার্টিফিকেট প্রয়োজনীয়তা নিশ্চিত করুন -> প্রকল্পের চাহিদা অনুযায়ী নির্মাতার পরীক্ষার শংসাপত্র বা শ্রেণীর শংসাপত্র
কাঠামো
ড্রাম। ইস্পাত পাইপ ড্রাম কোর। শ্যাফ্ট। তৈলাক্ত ভারবহন বিন্যাস। সমর্থন কাঠামো। বোল্টযুক্ত বেস। ওজন কমানোর গর্ত। ফুট ব্রেক/লকিং পিন। হ্যান্ডেল ছাড়াই কম্প্যাক্ট কাঠামো।
ডিজাইন এবং গুণমানের সুবিধা
- কোন হ্যান্ডেল নকশা -> প্রজেক্টিং হ্যান্ডেল এড়ায় এবং স্টোরেজ কম্প্যাক্টতা উন্নত করে
- ড্রাম-গ্রিপ অপারেশন -> অপারেটর বাইরের ড্রাম রিম ধরে ঘোরান
- সহজ কাঠামো -> কম বাহ্যিক অপারেশন অংশ এবং সহজ স্টোভিং
- ওজন কমানোর গর্ত -> কাঠামোগত শক্তি প্রভাবিত না করে পণ্য ওজন কমাতে
- ফুট ব্রেক বা লকিং পিন -> স্টোরেজ বা স্ট্যান্ডবাই অবস্থায় রিল স্থিতিশীল রাখে
- লুব্রিকেটেড বিয়ারিং বিন্যাস -> মসৃণ ঘূর্ণন এবং কম ম্যানুয়াল প্রচেষ্টা
- বোল্টযুক্ত বেস -> সুবিধাজনক ইনস্টলেশন, অপসারণ এবং স্থানান্তর
- মসৃণ মুক্ত প্রান্ত -> ধারালো প্রান্ত থেকে অপারেটরদের রক্ষা করে এবং হ্যান্ডলিং নিরাপত্তা উন্নত করে
- মসৃণ দড়ি যোগাযোগ পৃষ্ঠ -> ঘূর্ণন এবং সঞ্চয় করার সময় তারের দড়ি ক্ষতি ঝুঁকি হ্রাস
কাস্টম অ্যাট্রিবিউট
- পণ্যের ধরণঃ কমপ্যাক্ট হ্যান্ডেলবিহীন ইস্পাত তারের দড়ি সঞ্চয় রোল -> সামুদ্রিক তারের দড়ি সঞ্চয় করার জন্য ব্যবহৃত, উত্তোলন নয়
- স্ট্যান্ডার্ডঃ CB/T 3468-92 টাইপ AW -> সামুদ্রিক রিল রেফারেন্স স্ট্যান্ডার্ড
- প্রযোজ্য দড়িঃ 13-32 মিমি ইস্পাত তারের দড়ি -> ছোট এবং মাঝারি ব্যাসার্ধের সঞ্চয়স্থান চাহিদা জুড়ে
- ধারণক্ষমতাঃ 120-190 মিটার -> দড়ি ব্যাসার্ধ এবং প্রয়োজনীয় সঞ্চয়স্থানের দৈর্ঘ্যের উপর ভিত্তি করে নির্বাচিত
- অপারেশনঃ ড্রাম-গ্রিপ অপারেশন -> অপারেটররা বাইরের ড্রাম রিম ধরে রোলটি ঘুরিয়ে দেয়
- কাঠামোঃ কোন বহির্মুখী হ্যান্ডেল নেই -> কমপ্যাক্ট স্টোরেজ এবং সীমিত ডেক স্পেস জন্য উপযুক্ত
- ব্রেকঃ ফুট ব্রেক উপলব্ধ -> স্টোরেজ স্থিতিশীলতা উন্নত
- লকিংঃ লকিং পিন উপলব্ধ -> স্টোরেজ চলাকালীন রিল নিরাপদ রাখে
- ইনস্টলেশনঃ বোল্ট বেস -> সহজ মাউন্ট এবং স্থানান্তর
- উপাদানঃ হালকা ইস্পাত / 304 / 316L স্টেইনলেস স্টীল -> জারা এবং বাজেট প্রয়োজনীয়তা উপর ভিত্তি করে নির্বাচন করুন
- পৃষ্ঠ চিকিত্সাঃ গরম ডুব galvanizing / ইপোক্সি লেপ / পোলিশ স্টেইনলেস স্টীল -> সামুদ্রিক জারা সুরক্ষা
- কাস্টমাইজেশনঃ ড্রাম আকার, বেস বিন্যাস, ব্রেক, লকিং পিন এবং উপাদান -> প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা সমর্থন করে
- সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট -> প্রকল্পের নথিপত্র এবং পরিদর্শন প্রয়োজনীয়তা সমর্থন করে
অনুসন্ধান গাইড
দয়া করে তারের দড়ি ব্যাসার্ধ, দড়ি দৈর্ঘ্য, কমপ্যাক্ট স্পেস প্রয়োজনীয়তা, ব্রেক বা লকিং প্রয়োজনীয়তা, বেস ফিক্সিং বিন্যাস, উপাদান, পৃষ্ঠ চিকিত্সা এবং সার্টিফিকেশন প্রয়োজনীয়তা প্রদান করুন।
রোলের সঠিক আকার সম্পর্কে নিশ্চিত না হলে, আমাদের রোলের ব্যাসার্ধ এবং স্টোরেজ দৈর্ঘ্য পাঠান, এবং আমরা একটি উপযুক্ত রোল কনফিগারেশন সুপারিশ করব।
কিভাবে কাজ করে
স্টিলের তারের দড়িটি স্টোরেজ করার জন্য ড্রামের উপর ঘূর্ণিত হয়। অপারেটররা ড্রামের বাইরের রিম ধরে রোলটি ঘোরায়, যখন বিয়ারিং বিন্যাস মসৃণ চলাচলকে সমর্থন করে।ফুট ব্রেক বা লকিং পিন রোল সংরক্ষণ যখন দড়ি সংরক্ষণ করা হয় বা যখন রোল কাজ করছে না.
অ্যাপ্লিকেশন
কমপ্যাক্ট জাহাজের ডেকের তারের দড়ি সঞ্চয়স্থান। সীমিত ডেকের জায়গা। রিপ্লেস মোরিং ডায়েরার সঞ্চয়স্থান। জাহাজের সরঞ্জাম সঞ্চয়স্থান। ওয়ার্কশপ দড়ি সঞ্চয়স্থান।
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, নির্মাতাদের পরীক্ষার শংসাপত্র। সুবিধাগুলির মধ্যে হালকা ওজন কাঠামো, মসৃণ ঘূর্ণন, বোল্টযুক্ত বেস ইনস্টলেশন, ব্রেক / লকিং সুরক্ষা,মসৃণ মুক্ত প্রান্ত এবং কাস্টমাইজযোগ্য উপকরণ/প্রলেপ.
অঙ্কন ও ছবি
সাধারণ বিন্যাস অঙ্কন এবং পণ্য ফটো
অর্ডার
নির্দিষ্ট করুনঃ টাইপ AW মডেল, তারের দড়ি ব্যাসার্ধ, দড়ি দৈর্ঘ্য, কম্প্যাক্ট স্পেস প্রয়োজনীয়তা, ব্রেক বা লকিং প্রয়োজনীয়তা, উপাদান, পৃষ্ঠ চিকিত্সা, বোল্টযুক্ত বেস বিন্যাস,পরিমাণ এবং শংসাপত্রের প্রয়োজনীয়তা.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: কেন AW হ্যান্ডেলবিহীন রিল বেছে নিন?
উত্তরঃ AW প্রকারটি উপযুক্ত যখন কমপ্যাক্ট কাঠামো এবং কম প্রজেক্টিং অংশগুলি স্টোরেজ-ভিত্তিক অ্যাপ্লিকেশনগুলির জন্য পছন্দ করা হয়।
প্রশ্ন ২ঃ হ্যান্ডেল ছাড়া রিলটি কীভাবে পরিচালনা করা হয়?
উঃ অপারেটররা বাইরের ড্রাম রিম ধরে রোলটি ঘোরায়। তৈলাক্ত লেয়ারের বিন্যাস মসৃণ ঘূর্ণনকে সমর্থন করে।
প্রশ্ন ৩ঃ সীমিত ডেক স্পেসের জন্য কি এডব্লিউ টাইপ ভালো?
উত্তরঃ হ্যাঁ। হ্যান্ডেলবিহীন নকশাটি প্রসারিত অংশগুলি হ্রাস করে এবং কমপ্যাক্ট স্টোরেজ এলাকায় সাজানো সহজ।
প্রশ্ন 4: এই রিলটি উত্তোলন বা টানার জন্য ব্যবহৃত হয়?
উত্তরঃ না, এটা স্টিলের তারের দড়ি রাখার জন্য একটি স্টোরেজ রোল, একটি উত্তোলন লিঞ্চ বা টানা লিঞ্চ নয়।
Q5: পৃষ্ঠ চিকিত্সা কাস্টমাইজ করা যাবে?
উঃ হ্যাঁ, গরম ডুবিয়ে গ্যালভানাইজিং, Sa2.5 ব্লাস্টিং প্লাস ইপোক্সি লেপ, পোলিশ স্টেইনলেস স্টিল এবং কাস্টমাইজড লেপ পাওয়া যায়।
