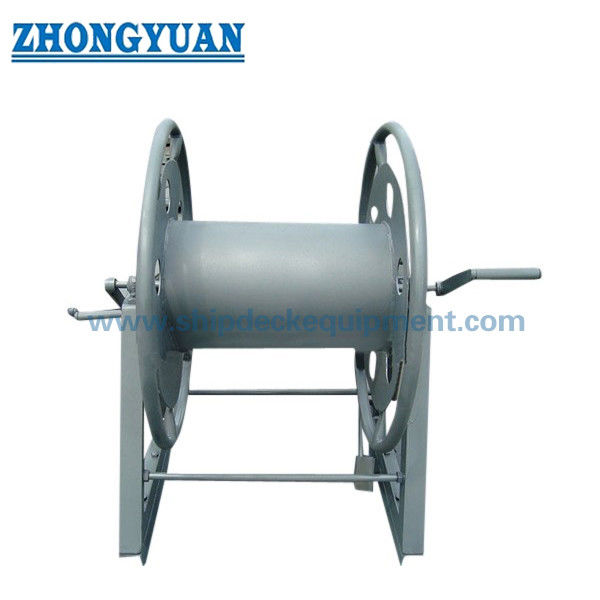

13-32 মিমি স্টিলের তারের দড়ি রোল সরাতে পারা হ্যান্ডেল সহ।
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
| নথি: | Marine Rope Reel Manual Dri...92.pdf |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টাইপ: | অপসারণযোগ্য হ্যান্ডেল সহ একটি প্রকার | প্রযোজ্য ইস্পাত তারের ব্যাস: | 13.0 ~ 32 মিমি |
|---|---|---|---|
| ইস্পাত তারের দৈর্ঘ্যের ড্রাম স্টোরেজ ক্ষমতা: | 120 ~ 190 মি | ফুট বোল্ট পরিমাণ: | 6 ~ 14 |
| উপাদান: | 304, 316L স্টেইনলেস স্টিল, পালিশ স্টেইনলেস স্টিল, হালকা ইস্পাত | ||
| বিশেষভাবে তুলে ধরা: | হালকা ইস্পাত তারের দড়ি রোল |
||
পণ্যের বর্ণনা
১৩-৩২ মিমি স্টিল ওয়্যার রোপ রিল অপসারণযোগ্য হ্যান্ডেল সহ | জাহাজের ডেকে ম্যানুয়াল ওয়্যার রোপ স্টোরেজ
পণ্যের সংক্ষিপ্ত বিবরণ
টাইপ এ স্টিল ওয়্যার রোপ রিল সামুদ্রিক স্টিল ওয়্যার রোপ স্টোরেজের জন্য ডিজাইন করা হয়েছে যেখানে ম্যানুয়াল অপারেশন সুবিধা প্রয়োজন।
অপসারণযোগ্য হ্যান্ডেলটি ব্যবহারের পরে বিচ্ছিন্ন করা যেতে পারে এবং ডেকের বিন্যাস অনুসারে বাম বা ডান দিক থেকে পরিচালনা করা যেতে পারে।
হ্যান্ডেলবিহীন রিলের তুলনায়, টাইপ এ ঘন ঘন ম্যানুয়াল ওয়াইন্ডিং এবং আনওয়াইন্ডিংয়ের জন্য বেশি উপযুক্ত কারণ হ্যান্ডেলটি ভাল টার্নিং নিয়ন্ত্রণ সরবরাহ করে এবং অপারেটরের প্রচেষ্টা হ্রাস করে।
রিলটি কেবল স্টোরেজের জন্য ব্যবহৃত হয়, উত্তোলন বা টানার জন্য নয়। এটি ১৩ মিমি থেকে ৩২ মিমি স্টিল ওয়্যার রোপের জন্য উপযুক্ত যার স্টোরেজ দৈর্ঘ্য ১২০ মিটার থেকে ১৯০ মিটার।
একটি বোল্টেড বেস, লুব্রিকেটেড বিয়ারিং ব্যবস্থা, ঐচ্ছিক ব্রেক বা লকিং পিন এবং মসৃণ ফ্রি-এজ ফিনিশিং রিলটিকে জাহাজের ডেকে আরও নিরাপদ এবং সহজে পরিচালনাযোগ্য করে তোলে।
দ্রুত স্পেসিফিকেশন
- প্রযোজ্য স্টিল ওয়্যার ব্যাস: ১৩-৩২ মিমি -> ছোট থেকে মাঝারি সামুদ্রিক স্টিল ওয়্যার রোপ স্টোরেজের জন্য উপযুক্ত
- অপারেশন: অপসারণযোগ্য হ্যান্ডেল -> সহজ ম্যানুয়াল টার্নিং এবং উন্নত অপারেশন নিয়ন্ত্রণ
- হ্যান্ডেলের অবস্থান: বাম-পার্শ্ব বা ডান-পার্শ্ব অপারেশন -> ডেকের বিন্যাস অনুসারে নমনীয় অপারেশন
- মান: সিবি/টি ৩৪৬৮-৯২ টাইপ এ -> সামুদ্রিক স্টিল ওয়্যার রোপ রিলের রেফারেন্স স্ট্যান্ডার্ড
- ড্রামের ক্ষমতা: ১২০-১৯০ মিটার -> রোপের ব্যাস এবং প্রয়োজনীয় স্টোরেজ দৈর্ঘ্যের উপর ভিত্তি করে নির্বাচিত
- ব্রেক / লকিং: ফুট ব্রেক বা লকিং পিন উপলব্ধ -> স্টোরেজের সময় রিলকে স্থিতিশীল রাখে
- বেস ফিক্সিং: বোল্টেড বেস -> সুবিধাজনক ইনস্টলেশন, অপসারণ এবং স্থানান্তর
- গঠন: ওজন-হ্রাসকারী ছিদ্র নকশা -> কাঠামোগত শক্তি বজায় রেখে পণ্যের ওজন হ্রাস করে
- বিয়ারিং ব্যবস্থা: লুব্রিকেটেড বিয়ারিং নকশা -> সহজ ঘূর্ণন এবং কম ম্যানুয়াল প্রচেষ্টা
- উপাদান: মাইল্ড স্টিল / ৩০৪ / ৩১৬এল স্টেইনলেস স্টিল -> ক্ষয় এবং বাজেট প্রয়োজনীয়তা অনুসারে নির্বাচিত
- পৃষ্ঠের চিকিত্সা: হট-ডিপ গ্যালভানাইজিং / সা২.৫ ব্লাস্টিং + ইপোক্সি কোটিং / পালিশ করা স্টেইনলেস স্টিল -> সামুদ্রিক ক্ষয় সুরক্ষা
- সার্টিফিকেশন: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট
প্রধান প্রযুক্তিগত প্যারামিটার
| মডেল | সর্বোচ্চ ওয়্যার রোপ ব্যাস (মিমি) | ডি | ডি১ | ডি২ | এল | বি | এইচ | ফাউন্ডেশন বোল্ট | ওজন (কেজি) | ড্রাম রোপ ক্ষমতা (মিটার) |
| এ১৩ | ১৩.০ | ১৭০ | ৩৩০ | ৫৩০ | ৩৫০ | ৫৬০ | ৪২০ | এম১৬ x ৬ | ৬৯ | ১২০ |
| এ১৭ | ১৭ | ২৩০ | ৪৭০ | ৬৭০ | ৪৫০ | ৬২০ | ৪৯৫ | এম১৬ x ৮ | ৮৬ | ১৯০ |
| এ২১ | ২০.৫ | ২৮০ | ৫৬০ | ৭৬০ | ৫০০ | ৬৫০ | ৫৩৫ | এম১৬ x ৮ | ১১৮ | ১৮০ |
| এ২৬ | ২৬.০ | ৩৪০ | ৬৬০ | ৮৬০ | ৫৫০ | ৬৯৫ | ৬১০ | এম১৬ x ৮ | ১৩৪ | ১৯০ |
| এ৩২ | ৩২ | ৪২৫ | ৮০০ | ১০০০ | ৬৫০ | ৭৪০ | ৬৬৫ | এম১৬ x ৮ | ১৭২ | ১৯০ |
দ্রষ্টব্য: মডেল, ব্রেক বিবরণ, বেস বিন্যাস এবং ড্রামের মাত্রা প্রকল্প অঙ্কন এবং জাহাজের ডেকের বিন্যাস অনুসারে নিশ্চিত করা যেতে পারে।
নির্বাচন নির্দেশিকা
ধাপ ১ - ওয়্যার রোপের ব্যাস নিশ্চিত করুন -> রোপের আকারের উপর ভিত্তি করে এ১৩, এ১৭, এ২০.৫, এ২৬ বা এ৩২ নির্বাচন করুন
ধাপ ২ - ম্যানুয়াল অপারেশন ফ্রিকোয়েন্সি নিশ্চিত করুন -> ঘন ঘন ওয়াইন্ডিং এবং আনওয়াইন্ডিংয়ের প্রয়োজন হলে টাইপ এ নির্বাচন করুন
ধাপ ৩ - হ্যান্ডেল অপারেশন সাইড নিশ্চিত করুন -> অপসারণযোগ্য হ্যান্ডেল বাম-পার্শ্ব বা ডান-পার্শ্ব অপারেশনের জন্য সাজানো যেতে পারে
ধাপ ৪ - স্টোরেজ দৈর্ঘ্য নিশ্চিত করুন -> ১২০ মিটার থেকে ১৯০ মিটার পর্যন্ত ড্রামের ক্ষমতা মেলান
ধাপ ৫ - ব্রেক বা লকিংয়ের প্রয়োজনীয়তা নিশ্চিত করুন -> নিরাপদ স্টোরেজ এবং স্থিতিশীল অনবোর্ড অবস্থার জন্য প্রস্তাবিত
ধাপ ৬ - বেস ফিক্সিং এবং কোটিং নিশ্চিত করুন -> জাহাজের ডেকের বিন্যাস অনুসারে বোল্টেড বেস এবং কোটিং সিস্টেম
ধাপ ৭ - সার্টিফিকেটের প্রয়োজনীয়তা নিশ্চিত করুন -> প্রকল্প চাহিদা অনুসারে মেকার্স টেস্ট সার্টিফিকেট বা ক্লাস সার্টিফিকেট
গঠন
ড্রাম | স্টিল পাইপ ড্রাম কোর | শ্যাফ্ট | লুব্রিকেটেড বিয়ারিং ব্যবস্থা | অপসারণযোগ্য হ্যান্ডেল | সাপোর্ট ফ্রেম | বোল্টেড বেস | ওজন-হ্রাসকারী ছিদ্র | ফুট ব্রেক / লকিং পিন
নকশা এবং গুণমানের সুবিধা
- অপসারণযোগ্য হ্যান্ডেল -> স্থান বাঁচাতে এবং হস্তক্ষেপ কমাতে অপারেশনের পরে সরানো যেতে পারে
- বাম/ডান পার্শ্ব অপারেশন -> ডেকের বিন্যাস অনুসারে নমনীয় ম্যানুয়াল অপারেশন সমর্থন করে
- উন্নত টার্নিং নিয়ন্ত্রণ -> ঘন ঘন ম্যানুয়াল ওয়াইন্ডিং এবং আনওয়াইন্ডিংয়ের জন্য উপযুক্ত
- ওজন-হ্রাসকারী ছিদ্র -> কাঠামোগত শক্তিকে প্রভাবিত না করে পণ্যের ওজন হ্রাস করে
- ফুট ব্রেক বা লকিং পিন -> স্টোরেজ বা স্ট্যান্ডবাই অবস্থার সময় রিলকে স্থিতিশীল রাখে
- লুব্রিকেটেড বিয়ারিং ব্যবস্থা -> মসৃণ ঘূর্ণন এবং কম ম্যানুয়াল প্রচেষ্টা
- বোল্টেড বেস -> সুবিধাজনক ইনস্টলেশন, অপসারণ এবং স্থানান্তর
- মসৃণ ফ্রি এজ -> অপারেটরদের ধারালো প্রান্ত থেকে রক্ষা করে এবং হ্যান্ডলিং নিরাপত্তা উন্নত করে
- মসৃণ রোপ যোগাযোগের পৃষ্ঠ -> ওয়াইন্ডিং এবং স্টোরেজের সময় ওয়্যার রোপের ক্ষতির ঝুঁকি হ্রাস করে
কাস্টম অ্যাট্রিবিউটস
- পণ্যের ধরণ: অপসারণযোগ্য-হ্যান্ডেল স্টিল ওয়্যার রোপ স্টোরেজ রিল -> ম্যানুয়াল সামুদ্রিক ওয়্যার রোপ স্টোরেজের জন্য ব্যবহৃত হয়, উত্তোলন নয়
- মান: সিবি/টি ৩৪৬৮-৯২ টাইপ এ -> সামুদ্রিক রিলের রেফারেন্স স্ট্যান্ডার্ড
- প্রযোজ্য রোপ: ১৩-৩২ মিমি স্টিল ওয়্যার রোপ -> ছোট এবং মাঝারি ব্যাসের স্টোরেজের চাহিদা পূরণ করে
- ক্ষমতা: ১২০-১৯০ মিটার -> রোপের ব্যাস এবং প্রয়োজনীয় স্টোরেজ দৈর্ঘ্যের উপর ভিত্তি করে নির্বাচিত
- হ্যান্ডেল বিন্যাস: অপসারণযোগ্য হ্যান্ডেল -> বাম-পার্শ্ব বা ডান-পার্শ্ব অপারেশন সমর্থন করে
- ব্রেক: ফুট ব্রেক উপলব্ধ -> স্টোরেজ স্থিতিশীলতা উন্নত করে
- লকিং: লকিং পিন উপলব্ধ -> স্টোরেজের সময় রিলকে সুরক্ষিত রাখে
- ইনস্টলেশন: বোল্টেড বেস -> সহজ মাউন্টিং এবং স্থানান্তর
- উপাদান: মাইল্ড স্টিল / ৩০৪ / ৩১৬এল স্টেইনলেস স্টিল -> ক্ষয় এবং বাজেট প্রয়োজনীয়তা অনুসারে নির্বাচন করুন
- পৃষ্ঠের চিকিত্সা: হট-ডিপ গ্যালভানাইজিং / ইপোক্সি কোটিং / পালিশ করা স্টেইনলেস স্টিল -> সামুদ্রিক ক্ষয় সুরক্ষা
- কাস্টমাইজেশন: ড্রামের আকার, বেস বিন্যাস, ব্রেক, লকিং পিন, হ্যান্ডেল এবং উপাদান -> প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা সমর্থন করে
- সার্টিফিকেশন: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট -> প্রকল্প ডকুমেন্টেশন এবং পরিদর্শন প্রয়োজনীয়তা সমর্থন করে
অনুসন্ধান নির্দেশিকা
অনুগ্রহ করে ওয়্যার রোপের ব্যাস, রোপের দৈর্ঘ্য, পছন্দের হ্যান্ডেল অপারেশন সাইড, ব্রেক বা লকিংয়ের প্রয়োজনীয়তা, বেস ফিক্সিং বিন্যাস, উপাদান, পৃষ্ঠের চিকিত্সা এবং সার্টিফিকেটের প্রয়োজনীয়তা সরবরাহ করুন।
সঠিক রিলের আকার সম্পর্কে নিশ্চিত নন? আমাদের রোপের ব্যাস এবং স্টোরেজ দৈর্ঘ্য পাঠান, এবং আমরা একটি উপযুক্ত রিল কনফিগারেশন সুপারিশ করব।
এটি কিভাবে কাজ করে
স্টিলের ওয়্যার রোপটি ম্যানুয়াল হ্যান্ডেল অপারেশনের মাধ্যমে ড্রামে জড়ানো হয়। অপসারণযোগ্য হ্যান্ডেলটি টার্নিং লিভারেজ সরবরাহ করে এবং বাম বা ডান দিকে ইনস্টল করা যেতে পারে। বিয়ারিং ব্যবস্থা মসৃণ ঘূর্ণনের অনুমতি দেয় এবং ব্রেক বা লকিং পিন রোপটি সংরক্ষণ করার সময় রিলটিকে সুরক্ষিত করে।
অ্যাপ্লিকেশন
জাহাজের ডেকের ওয়্যার রোপ স্টোরেজ | ঘন ঘন ম্যানুয়াল রোপ হ্যান্ডলিং | অতিরিক্ত মুরিং ওয়্যার স্টোরেজ | জাহাজের সরঞ্জাম | ওয়ার্কশপ রোপ স্টোরেজ
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেশন: সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট। সুবিধাগুলির মধ্যে রয়েছে হালকা ওজনের কাঠামো, মসৃণ ঘূর্ণন, বোল্টেড বেস ইনস্টলেশন, ব্রেক/লকিং নিরাপত্তা, মসৃণ ফ্রি এজ এবং কাস্টমাইজযোগ্য উপাদান/কোটিং।
অঙ্কন এবং ছবি
সাধারণ বিন্যাস অঙ্কন এবং পণ্যের ছবি
অর্ডার
নির্দিষ্ট করুন: টাইপ এ মডেল, ওয়্যার রোপের ব্যাস, রোপের দৈর্ঘ্য, হ্যান্ডেল অপারেশন সাইড, ব্রেক বা লকিংয়ের প্রয়োজনীয়তা, উপাদান, পৃষ্ঠের চিকিত্সা, বোল্টেড বেস বিন্যাস, পরিমাণ এবং সার্টিফিকেটের প্রয়োজনীয়তা।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: অপসারণযোগ্য হ্যান্ডেল সহ টাইপ এ কেন বেছে নেবেন?
উত্তর: টাইপ এ উপযুক্ত যখন অপারেটরদের ঘন ঘন ওয়াইন্ডিং বা আনওয়াইন্ডিংয়ের সময় সহজ ম্যানুয়াল টার্নিং এবং উন্নত নিয়ন্ত্রণ প্রয়োজন।
প্রশ্ন ২: হ্যান্ডেলটি কি উভয় দিক থেকে ব্যবহার করা যেতে পারে?
উত্তর: হ্যাঁ। ডেকের বিন্যাস অনুসারে বাম-পার্শ্ব বা ডান-পার্শ্ব অপারেশনের জন্য অপসারণযোগ্য হ্যান্ডেলটি সাজানো যেতে পারে।
প্রশ্ন ৩: ব্যবহারের পরে কি হ্যান্ডেলটি সরানো যেতে পারে?
উত্তর: হ্যাঁ। স্টোরেজের সময় স্থান বাঁচাতে এবং হস্তক্ষেপ কমাতে বিচ্ছিন্নযোগ্য হ্যান্ডেলটি সরানো যেতে পারে।
প্রশ্ন ৪: এই রিলটি কি উত্তোলন বা টানার জন্য ব্যবহৃত হয়?
উত্তর: না। এটি স্টিল ওয়্যার রোপের জন্য একটি স্টোরেজ রিল, কোনও লিফটিং উইঞ্চ বা টোয়িং উইঞ্চ নয়।
প্রশ্ন ৫: পৃষ্ঠের চিকিত্সা কি কাস্টমাইজ করা যেতে পারে?
উত্তর: হ্যাঁ। হট-ডিপ গ্যালভানাইজিং, সা২.৫ ব্লাস্টিং প্লাস ইপোক্সি কোটিং, পালিশ করা স্টেইনলেস স্টিল এবং কাস্টমাইজড কোটিং উপলব্ধ।
প্লাস ইপোক্সি কোটিং, পালিশ করা স্টেইনলেস স্টিল এবং কাস্টমাইজড পৃষ্ঠের চিকিত্সা উপলব্ধ।
