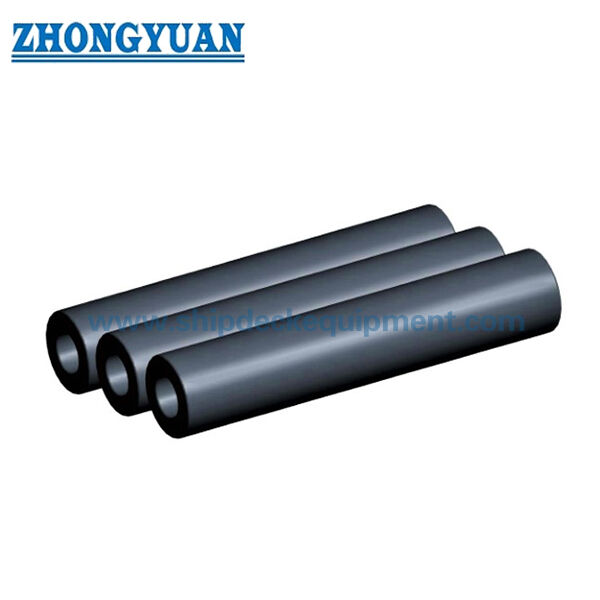

সিলিন্ডার টাইপ টাগ বোট রাবার ফেন্ডার সামুদ্রিক রাবার ফেন্ডার

টাগবোট এবং মেরিন টার্মিনালের জন্য সিলিন্ড্রিক্যাল রাবার ফেন্ডার

পণ্যের সংক্ষিপ্ত বিবরণ

টাগবোট এবং মেরিন টার্মিনালের জন্য সিলিন্ড্রিক্যাল রাবার ফেন্ডার হল একটি সাধারণ ফাঁপা সিলিন্ড্রিক্যাল সলিড-রাবার ফেন্ডার যা কোয়, ডক, টাগবোট, পুশ বোট এবং অন্যান্য জাহাজের সংস্পর্শে আসা স্থানে ব্যবহৃত হয়। এটি একটি কেন্দ্রীয় চেইন বা বার দ্বারা, সাসপেনশন দ্বারা, অথবা যেখানে প্রয়োজন সেখানে স্ট্র্যাপ / চেইনের জন্য মেশিনে তৈরি পরিধীয় খাঁজ সহ ইনস্টল করা যেতে পারে।

প্রদত্ত স্ট্যান্ডার্ড পারফরম্যান্স সিরিজটি 1,000 মিমি রেফারেন্স দৈর্ঘ্যে 150 থেকে 1,200 মিমি পর্যন্ত বাইরের ব্যাস কভার করে, 50% ডিজাইন কম্প্রেশন ডেটা সহ। একটি পৃথক টাগবোট / পুশ-বোট উৎপাদন টেবিল অনেক খাঁজযুক্ত এবং খাঁজবিহীন কনফিগারেশনের জন্য 20,000 মিমি পর্যন্ত দীর্ঘ সিলিন্ড্রিক্যাল দৈর্ঘ্য নিশ্চিত করে।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: ফাঁপা সিলিন্ড্রিক্যাল সলিড রাবার ফেন্ডার
• স্ট্যান্ডার্ড পারফরম্যান্স টেবিলে প্রদত্ত বাইরের ব্যাসের পরিসীমা: 150–1,200 মিমি
• স্ট্যান্ডার্ড সিরিজে সাধারণ আইডি/ওডি অনুপাত: প্রায় 0.5
• প্রকাশিত পারফরম্যান্স পয়েন্ট: 50% ডিজাইন কম্প্রেশন
• পারফরম্যান্স টেবিলের জন্য প্রকাশিত রেফারেন্স দৈর্ঘ্য: 1,000 মিমি
• দীর্ঘ উৎপাদিত দৈর্ঘ্য: অনেক তালিকাভুক্ত কনফিগারেশনের জন্য 20,000 মিমি পর্যন্ত
• উপলব্ধ ইনস্টলেশন ফর্ম: প্লেইন সিলিন্ড্রিক্যাল | খাঁজযুক্ত সিলিন্ড্রিক্যাল | জাহাজের বো/স্টার্ন সিলিন্ড্রিক্যাল বিন্যাস

গঠন ও কনফিগারেশন

ফাঁপা সিলিন্ড্রিক্যাল রাবার বডি | সাসপেনশন / ফিক্সিংয়ের জন্য কেন্দ্রীয় বোর | ঐচ্ছিক পরিধীয় ইনস্টলেশন খাঁজ | ঐচ্ছিক টেপার্ড প্রান্ত এবং প্রকল্প-নির্দিষ্ট জাহাজ-পার্শ্ব ফিক্সিং বিন্যাস।

সিলিন্ড্রিক্যাল পণ্যের জন্য, প্রদত্ত উৎপাদন তথ্য স্বয়ংক্রিয় এক্সট্রুশন/ওয়াইন্ডিং, লেয়ার কম্প্যাকশন, ইন্টিগ্রাল ভালকানাইজেশন এবং প্রয়োজনে ইনস্টলেশন খাঁজ মেশিনিং সমর্থন করে। এই প্রক্রিয়া বর্ণনাটি মোল্ডেড ডি, ডব্লিউ বা অন্যান্য প্রোফাইল-ফেন্ডার পরিবারের জন্য সাধারণ নয়।

প্রধান প্রযুক্তিগত প্যারামিটার:

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ 1 – ইনস্টলেশন অবস্থান নিশ্চিত করুন: টাগ/পুশ-বোটের বো বা পাশ, কোয়, ডক, সাসপেন্ডেড অবস্থান বা প্রতিস্থাপন ইনস্টলেশন।

ধাপ 2 – প্রয়োজনীয় শক্তি/প্রতিক্রিয়া, উপলব্ধ স্থান এবং ফিক্সিং পদ্ধতির উপর ভিত্তি করে OD, ID এবং মোট দৈর্ঘ্য নির্বাচন করুন।

ধাপ 3 – প্লেইন বা খাঁজযুক্ত কনফিগারেশন, খাঁজের সংখ্যা/অবস্থান, চেইন বা স্ট্র্যাপের বিন্যাস এবং প্রান্তের বিবরণ নিশ্চিত করুন।

ধাপ 4 – কর্মক্ষমতা-ভিত্তিক নির্বাচনের জন্য, উল্লেখ করুন যে 1,000 মিমি / 50% ক্যাটালগ মানগুলি গ্রহণযোগ্য ভিত্তি কিনা বা একটি প্রকল্প-নির্দিষ্ট পূর্ণ-স্কেল পরীক্ষা প্রয়োজন কিনা।

ধাপ 5 – পরিমাণ, অঙ্কন, পরিদর্শন/নথিপত্রের পরিধি এবং সরবরাহের গন্তব্য নিশ্চিত করুন।

মূল প্রকৌশল সুবিধা

• সাধারণ বৃত্তাকার জ্যামিতি তুলনামূলকভাবে সহজ প্রতিস্থাপনের সাথে সাসপেনশন, কেন্দ্রীয়-বার বা জাহাজ-মাউন্টেড বিন্যাসগুলির অনুমতি দেয়।
• দীর্ঘ-দৈর্ঘ্যের উৎপাদন এবং মেশিনে তৈরি ইনস্টলেশন খাঁজ টাগবোট এবং পুশ-বোটের বো/স্টার্ন বিন্যাস সমর্থন করে।
• 50% কর্মক্ষমতা টেবিল 1,000 মিমি রেফারেন্স দৈর্ঘ্যে প্রদত্ত OD সিরিজের জন্য সরাসরি প্রতিক্রিয়া এবং শক্তির মান সরবরাহ করে।
• যদি স্ট্যান্ডার্ড ক্যাটালগ সিরিজ বিদ্যমান ইনস্টলেশনের সাথে মেলে না তবে বিভিন্ন OD/ID সংমিশ্রণ প্রকৌশল করা যেতে পারে।

ইনস্টলেশন ও সিস্টেম ইন্টারফেস

সিলিন্ড্রিক্যাল ফেন্ডারগুলি কেন্দ্রীয় বোরের মাধ্যমে সাসপেন্ড করা যেতে পারে, চেইন/রড দ্বারা ধরে রাখা যেতে পারে, অথবা পরিধীয় খাঁজ এবং স্ট্র্যাপ/চেইন সহ ইনস্টল করা যেতে পারে। টাগবোটের বো/স্টার্ন বিন্যাসের জন্য, খাঁজের জ্যামিতি, স্ট্র্যাপ/চেইন লোড, প্রান্তের রূপান্তর এবং হালের সহায়তার বিবরণ জাহাজের কাঠামোর সাথে সমন্বয় করতে হবে।

পরিদর্শন ও নথিপত্র

বেসলাইন মান নিয়ন্ত্রণ অন্তর্ভুক্ত ভিজ্যুয়াল পরিদর্শন, মাত্রিক যাচাইকরণ এবং রাবার শারীরিক-সম্পত্তি পরীক্ষা। যেখানে একটি পরিমাণগত প্রতিক্রিয়া-শক্তি / শক্তি-শোষণ টেবিল সম্মত পণ্যের স্পেসিফিকেশনের অংশ, সেখানে সংজ্ঞায়িত পরীক্ষার শর্তাবলীর অধীনে গ্যারান্টিযুক্ত কর্মক্ষমতা যাচাই করার জন্য পূর্ণ-স্কেল কম্প্রেশন টেস্টিং প্রকল্পের ITP-তে অন্তর্ভুক্ত করা যেতে পারে।

PIANC ফেন্ডার গাইডলাইন 2024 (MarCom WG211) ফেন্ডার-সিস্টেম ডিজাইন, উৎপাদন এবং পরীক্ষার নীতির জন্য বর্তমান প্রকৌশল রেফারেন্স হিসাবে ব্যবহৃত হয়। টাইপ অনুমোদন, পণ্য সার্টিফিকেশন, তৃতীয় পক্ষের সাক্ষী এবং ক্লাস ডকুমেন্টেশন শুধুমাত্র তখনই উল্লেখ করা হয় যখন সংশ্লিষ্ট পরিধি সম্মত এবং নথিভুক্ত করা হয়েছে।

অ্যাপ্লিকেশন

টাগবোট | পুশ বোট | ওয়ার্কবোট | কোয় ওয়াল | ডক | সাসপেন্ডেড ফেন্ডার সিস্টেম | জাহাজের বো এবং স্টার্ন সুরক্ষা | প্রতিস্থাপন সিলিন্ড্রিক্যাল ফেন্ডার

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: CY900 কেন 450 মিমি অভ্যন্তরীণ ব্যাস সহ দেখানো হয়েছে? — 900/450 জ্যামিতি খাঁজযুক্ত পণ্যের টেবিল এবং সামঞ্জস্যপূর্ণ আন্তর্জাতিক সিলিন্ড্রিক্যাল-ফেন্ডার রেফারেন্স দ্বারা সমর্থিত; একটি উৎসে 350 মিমি এন্ট্রি একটি উৎস ত্রুটি হিসাবে বিবেচিত হয়।

প্রশ্ন 2: 50% কর্মক্ষমতা মানগুলি কি দৈর্ঘ্যের সাথে সরাসরি স্কেল করে? — প্রকাশিত টেবিলটি 1,000 মিমি রেফারেন্স দৈর্ঘ্যের জন্য। অন্যান্য দৈর্ঘ্যের জন্য প্রকল্পের মানগুলি যাচাইকরণ ছাড়াই অনুমান করার পরিবর্তে অনুমোদিত পণ্য গণনা / কর্মক্ষমতা ভিত্তির মাধ্যমে নিশ্চিত করা উচিত।

প্রশ্ন 3: খাঁজ কখন ব্যবহার করা হয়? — খাঁজগুলি সেখানে ব্যবহার করা হয় যেখানে স্ট্র্যাপ বা চেইনগুলিকে একটি জাহাজ বা সহায়তা কাঠামোর উপর ফেন্ডারটিকে সনাক্ত এবং ধরে রাখতে হয়; খাঁজের জ্যামিতি প্রকল্প-নির্দিষ্ট।
