জাহাজ এবং ডকের পাশের জন্য ট্র্যাপিজয়েডাল রাবার ফেন্ডার

জাহাজ এবং ডকের পাশের জন্য ট্র্যাপিজয়েডাল রাবার ফেন্ডার

পণ্যের সংক্ষিপ্ত বিবরণ

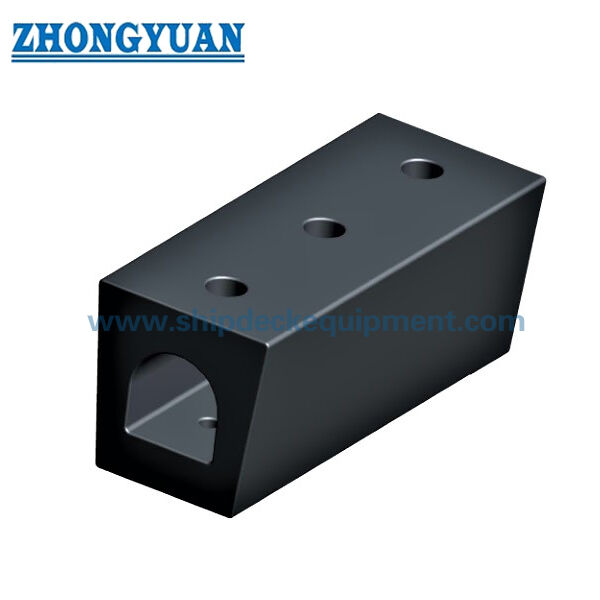

জাহাজ এবং ডকের পাশের জন্য ট্র্যাপিজয়েডাল রাবার ফেন্ডার হল একটি সলিড-রাবার প্রোফাইল যার একটি টেপার্ড ক্রস-সেকশন রয়েছে যা জাহাজ-পার্শ্ব এবং ডক-পার্শ্ব সুরক্ষার জন্য ব্যবহৃত হয়। সরবরাহকৃত সিরিজে ছয়টি ক্রস-সেকশন বিকল্প অন্তর্ভুক্ত রয়েছে, যার মধ্যে চারটি বিস্তারিত ফিক্সিং মাত্রা সহ এবং দুটি বড় ৫০০ মিমি প্রোফাইল ১,৫০০ মিমি ইউনিট দৈর্ঘ্য সহ।

এই পৃষ্ঠায় আন্তর্জাতিক বর্ণনামূলক শব্দ 'ট্র্যাপিজয়েডাল রাবার ফেন্ডার' ব্যবহার করা হয়েছে; 'ট্র্যাপিজিয়াম রাবার ফেন্ডার' একটি গৌণ অনুসন্ধান অভিব্যক্তি হিসাবে রাখা হয়েছে কারণ এটি সরবরাহকৃত উৎসে উপস্থিত রয়েছে।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: ট্র্যাপিজয়েডাল / ট্র্যাপিজিয়াম সলিড-রাবার প্রোফাইল ফেন্ডার
• সরবরাহকৃত নমিনাল B পরিসীমা: ৩০০–৫০০ মিমি
• সরবরাহকৃত নমিনাল H পরিসীমা: ২৫০–৫০০ মিমি
• চারটি ছোট প্রোফাইলের জন্য বিস্তারিত ফিক্সিং মাত্রা সরবরাহ করা হয়েছে
• দুটি ৫০০ মিমি প্রোফাইলের জন্য তালিকাভুক্ত ইউনিট দৈর্ঘ্য: ১,৫০০ মিমি
• ব্যবহার: জাহাজ পার্শ্ব এবং ডক পার্শ্ব
• কর্মক্ষমতা প্রকাশনার স্থিতি: মাত্রা সরবরাহ করা হয়েছে; কোনও সম্পূর্ণ সাংখ্যিক প্রতিক্রিয়া/শক্তি সারণী সরবরাহ করা হয়নি

গঠন ও কনফিগারেশন

টেপার্ড / ট্র্যাপিজয়েডাল সলিড-রাবার ক্রস-সেকশন | কেন্দ্রীয় অভ্যন্তরীণ খোলা / বিস্তারিত প্রোফাইলগুলিতে ফিক্সিং জ্যামিতি | অনুদৈর্ঘ্য প্রোফাইল বডি | জাহাজ বা ডক সাপোর্টে প্রকল্প-নির্দিষ্ট ফিক্সিং।

প্রোফাইলের আকৃতি নির্বাচিত আকারে বাইরের যোগাযোগের প্রস্থের তুলনায় একটি সংকীর্ণ মাউন্টিং ফেস প্রদান করে। চূড়ান্ত দৈর্ঘ্য এবং ফিক্সিং জ্যামিতি নির্বাচিত বিভাগের জন্য অনুমোদিত পণ্য অঙ্কন অনুসরণ করতে হবে।

প্রধান প্রযুক্তিগত স্পেসিফিকেশন:

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১ – বিদ্যমান ইনস্টলেশন বা উপলব্ধ মাউন্টিং এনভেলপ থেকে প্রয়োজনীয় ক্রস-সেকশন নিশ্চিত করুন।

ধাপ ২ – মোট দৈর্ঘ্য, ফিক্সিং জ্যামিতি এবং ইনস্টলেশনটি জাহাজ-পার্শ্ব না ডক-পার্শ্ব তা নিশ্চিত করুন।

ধাপ ৩ – সাপোর্ট-স্ট্রাকচার উপাদান, বোল্ট / ব্যাকিং ব্যবস্থা এবং প্রত্যাশিত যোগাযোগের দিক সরবরাহ করুন।

ধাপ ৪ – যদি পরিমাণগত কর্মক্ষমতা প্রয়োজন হয়, তবে লক্ষ্য প্রতিক্রিয়া / শক্তি ভিত্তি সরবরাহ করুন এবং গণনা বা পূর্ণ-স্কেল যাচাইকরণের প্রয়োজনীয়তা নির্দিষ্ট করুন।

ধাপ ৫ – পরিমাণ, ডকুমেন্টেশন, পরিদর্শন এবং সরবরাহের প্রয়োজনীয়তা নিশ্চিত করুন।

মূল প্রকৌশল সুবিধা

• টেপার্ড প্রোফাইল একটি বিকল্প যোগাযোগের জ্যামিতি সরবরাহ করে যেখানে একটি সাধারণ বর্গাকার বা ডি প্রোফাইল উপলব্ধ ইনস্টলেশন স্থানের সাথে মেলে না।
• ছয়টি সরবরাহকৃত ক্রস-সেকশন ২৫০–৫০০ মিমি নমিনাল উচ্চতা এবং একাধিক বেস-প্রস্থের সম্পর্ককে কভার করে।
• সরাসরি সলিড-রাবার নির্মাণ জাহাজ-পার্শ্ব এবং ডক-পার্শ্ব অ্যাপ্লিকেশনগুলিতে সহজ প্রতিস্থাপনের সমর্থন করে।
• বড় ৫০০ মিমি প্রোফাইলগুলি প্রকল্প পরিকল্পনার জন্য ১,৫০০ মিমি ইউনিট দৈর্ঘ্য সহ সরবরাহ করা হয়।

ইনস্টলেশন ও সিস্টেম ইন্টারফেস

ট্র্যাপিজয়েডাল ফেন্ডার অনুমোদিত প্রোফাইল-নির্দিষ্ট ছিদ্র এবং ব্যাকিং ব্যবস্থা ব্যবহার করে জাহাজ বা ডক সাপোর্ট স্ট্রাকচারে স্থির করা হয়। চূড়ান্ত বোল্টের আকার, ব্যবধান, স্থানীয় শক্তিবৃদ্ধি এবং ইনস্টলেশন ক্লিয়ারেন্স নির্বাচিত বিভাগ, সাপোর্ট উপাদান এবং প্রকল্প লোড ভিত্তি থেকে নির্ধারিত হয়।

পরিদর্শন ও ডকুমেন্টেশন

বেসলাইন কোয়ালিটি কন্ট্রোলের মধ্যে ভিজ্যুয়াল ইন্সপেকশন, ডাইমেনশনাল ভেরিফিকেশন এবং রাবার ফিজিক্যাল-প্রপার্টি টেস্টিং অন্তর্ভুক্ত। যেখানে সরবরাহকৃত পণ্যের উপাদান নির্ভরযোগ্যভাবে সারণীভুক্ত কর্মক্ষমতা ভিত্তি সরবরাহ করে না সেখানে কোনও সাংখ্যিক প্রতিক্রিয়া-বল / শক্তি-শোষণ দাবি যোগ করা হয় না।

বর্তমান ফেন্ডার-সিস্টেম ইঞ্জিনিয়ারিং নির্দেশিকা প্রকল্প ডিজাইন এবং টেস্টিং লজিকের জন্য ব্যবহৃত হয়, যখন টাইপ অনুমোদন, পণ্য সার্টিফিকেশন, তৃতীয় পক্ষের সাক্ষী এবং ক্লাস ডকুমেন্টেশন শুধুমাত্র তখনই উল্লেখ করা হয় যখন সংশ্লিষ্ট সুযোগ সম্মত এবং নথিভুক্ত করা হয়েছে।

ব্যবহার

জাহাজ পার্শ্ব | ডক পার্শ্ব | ড্রাই ডক সুরক্ষা | ভাসমান ডক প্রান্ত | কোয় সুরক্ষা | প্রতিস্থাপন টেপার্ড-প্রোফাইল ফেন্ডার

ড্রয়িং ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: 'ট্র্যাপিজিয়াম রাবার ফেন্ডার' কি একই অনুসন্ধান উদ্দেশ্য? — হ্যাঁ। সরবরাহকৃত উৎস 'ট্র্যাপিজিয়াম' ব্যবহার করে, যখন 'ট্র্যাপিজয়েডাল রাবার ফেন্ডার' হল আরও স্পষ্ট বর্ণনামূলক পৃষ্ঠের নাম।

প্রশ্ন ২: দুটি ৫০০ মিমি প্রোফাইলের জন্য D, d এবং h কেন খালি? — সরবরাহকৃত টেবিলে শুধুমাত্র B, B1, H এবং L = ১৫০০ সেই সারিগুলির জন্য উল্লেখ করা হয়েছে; অনুপস্থিত ফিক্সিং মাত্রা অনুমান করা হয়নি।

প্রশ্ন ৩: প্রতিক্রিয়া এবং শক্তি মান প্রকাশিত হয় কি? — কোনও নির্ভরযোগ্য সাংখ্যিক কর্মক্ষমতা সারণী সরবরাহ করা হয়নি। পরিমাণগত কর্মক্ষমতা একটি অনুমোদিত পণ্য গণনা বা পরীক্ষার ভিত্তি থেকে আসা উচিত।
