নৌকার সামনের ও পিছনের সুরক্ষার জন্য W টাইপ টাগবোট রাবার ফেন্ডার

W টাইপ টাগবোট রাবার ফেন্ডার, বো এবং স্টার্ন সুরক্ষার জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

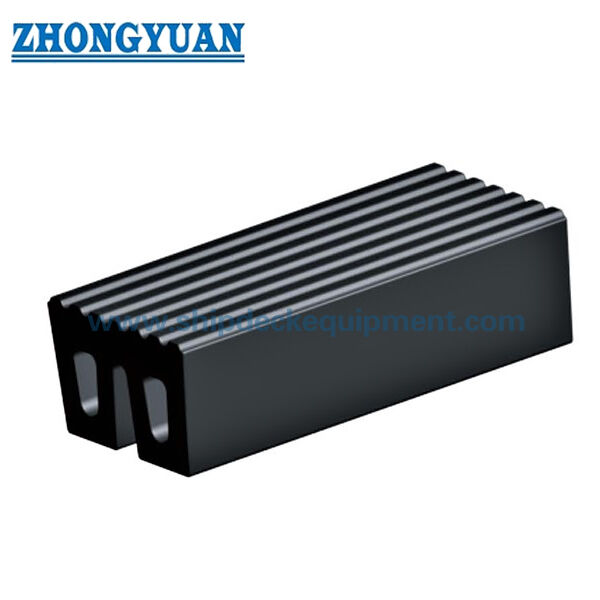

W টাইপ টাগবোট রাবার ফেন্ডার, বো এবং স্টার্ন সুরক্ষার জন্য একটি ছাঁচে তৈরি কঠিন-রাবার প্রোফাইল যা টাগবোট, পুশ বোট এবং ওয়ার্কবোটের জন্য ডিজাইন করা হয়েছে যা বারবার ধাক্কা, এসকর্টিং এবং জাহাজ-সহায়তা যোগাযোগের সম্মুখীন হয়। W-আকৃতির প্রোফাইল দুটি মাউন্টিং লেগ এবং একটি প্রশস্ত খাঁজযুক্ত যোগাযোগ মুখ সরবরাহ করে যা জাহাজের বো, স্টেম এবং স্টার্ন বিন্যাসের জন্য উপযুক্ত।

সরবরাহকৃত মাত্রিক সিরিজ W320 × 200 থেকে W600 × 400 পর্যন্ত সাতটি W প্রোফাইল কভার করে, যার সর্বোচ্চ দৈর্ঘ্য 3,000 মিমি পর্যন্ত প্রোফাইলের আকারের উপর নির্ভর করে। উৎসটিতে একটি পারফরম্যান্স কার্ভও অন্তর্ভুক্ত রয়েছে, তবে কোনও সম্পূর্ণ পঠনযোগ্য সাংখ্যিক প্রতিক্রিয়া-বল / শক্তি-শোষণ টেবিল সরবরাহ করা হয় না; অতএব, অসমর্থিত সাংখ্যিক পারফরম্যান্স মান এই পৃষ্ঠায় প্রকাশিত হয় না।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: W-প্রোফাইল টাগবোট সলিড রাবার ফেন্ডার
• সরবরাহকৃত প্রোফাইল পরিসীমা: W320 × 200 থেকে W600 × 400
• সর্বোচ্চ তালিকাভুক্ত ইউনিট দৈর্ঘ্য: 2,000–3,000 মিমি প্রোফাইলের উপর নির্ভর করে
• প্রাথমিক ইনস্টলেশন এলাকা: টাগ / ওয়ার্কবোট বো, স্টেম এবং স্টার্ন
• নির্মাণ: ছাঁচে তৈরি এবং ভলকানাইজড সলিড-রাবার প্রোফাইল
• যোগাযোগের মুখ: প্রশস্ত খাঁজযুক্ত / পাঁজরযুক্ত রাবার পৃষ্ঠ
• নির্বাচনের ভিত্তি: প্রোফাইল জ্যামিতি, জাহাজের বিন্যাস, যোগাযোগের লোড, ঘর্ষণ ডিউটি এবং প্রকল্প-নির্দিষ্ট যাচাইকৃত পারফরম্যান্স

গঠন ও কনফিগারেশন

W-আকৃতির সলিড রাবার বডি | দুটি মাউন্টিং লেগ | প্রশস্ত যোগাযোগ ক্রাউন | অনুদৈর্ঘ্য যোগাযোগ খাঁজ / পাঁজর | দীর্ঘায়িত মাউন্টিং স্লট | প্রকল্প-নির্দিষ্ট ফিক্সিং বোল্ট এবং ব্যাকিং কাঠামো।

W ফেন্ডারগুলি জাহাজ-মাউন্টেড টাগবোট ফেন্ডার হিসাবে ব্যবহৃত হয় এবং একটি সম্পূর্ণ বো/সাইড সুরক্ষা বিন্যাসে সিলিন্ডার বা D-প্রোফাইল ফেন্ডারের সাথে একত্রিত করা যেতে পারে। পৃষ্ঠাটি W প্রোফাইলকে একটি কোয়ে-সাইড লিফটিং ডিভাইস হিসাবে বা একটি টোয়িং উপাদান হিসাবে বিবেচনা করে না।

প্রধান প্রযুক্তিগত স্পেসিফিকেশন:

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১ – টাগবোট / ওয়ার্কবোট বো, স্টেম বা স্টার্ন বিন্যাস এবং প্রয়োজনীয় সুরক্ষিত যোগাযোগ অঞ্চল সরবরাহ করুন।

ধাপ ২ – উপলব্ধ হুল স্পেস, যোগাযোগ জ্যামিতি এবং বিদ্যমান প্রতিস্থাপন মাত্রা থেকে W প্রোফাইল আকার এবং ইউনিট দৈর্ঘ্য নির্বাচন করুন।

ধাপ ৩ – ফিক্সিং-স্লট লেআউট, ব্যাকিং কাঠামো, বোল্ট বিন্যাস এবং জাহাজের ইনস্টলেশনের জন্য ক্ষয় সুরক্ষা নিশ্চিত করুন।

ধাপ ৪ – প্রয়োজনীয় ডিজাইন যোগাযোগ লোড / শক্তি ভিত্তি সরবরাহ করুন এবং সরবরাহ স্কোপে একটি পারফরম্যান্স পরীক্ষা বা গণনা অন্তর্ভুক্ত করতে হবে কিনা তা উল্লেখ করুন।

ধাপ ৫ – পরিমাণ, জাহাজের-পাশের বিন্যাস, অঙ্কন, পরিদর্শন/নথিপত্র স্কোপ এবং ডেলিভারি গন্তব্য নিশ্চিত করুন।

মূল প্রকৌশল সুবিধা

• প্রশস্ত খাঁজযুক্ত যোগাযোগ মুখ টাগ এবং ওয়ার্কবোট বো/স্টার্নে বারবার ধাক্কা যোগাযোগের জন্য উপযুক্ত।
• দুই-লেগ প্রোফাইল একটি সুরক্ষিত জাহাজ-পাশের মাউন্টিং ব্যবস্থা সরবরাহ করে যখন রাবার ক্রাউনকে যোগাযোগের অধীনে বিকৃত হতে দেয়।
• একাধিক বিভাগ জ্যামিতি এবং দৈর্ঘ্য নতুন নির্মাণ এবং প্রতিস্থাপন ইনস্টলেশন সমর্থন করে প্রতিটি আকারের জন্য একটি পৃথক ওয়েবপেজ তৈরি না করে।
• W-প্রোফাইল ফেন্ডারগুলি একটি সম্পূর্ণ টাগবোট সুরক্ষা বিন্যাসে সিলিন্ডার এবং D-টাইপ সাইড/বো ফেন্ডারের সাথে একত্রিত করা যেতে পারে।

ইনস্টলেশন ও সিস্টেম ইন্টারফেস

ফেন্ডারটি একটি শক্তিশালী জাহাজের-পাশের সাপোর্টে বোল্ট করা হয়। চূড়ান্ত বোল্টের আকার, স্লটের জ্যামিতি, ব্যাকিং প্লেট, হুল ইনসার্ট / ডাবলার বিন্যাস এবং ক্ষয় সুরক্ষা জাহাজের অঙ্কন এবং গণনা করা স্থানীয় লোড দ্বারা সংজ্ঞায়িত করা হয়। ইনস্টল করা প্রোফাইলকে সংলগ্ন স্টিলওয়ার্কের সাথে কঠিন যোগাযোগ ছাড়াই বিকৃত হওয়ার জন্য পর্যাপ্ত ক্লিয়ারেন্স থাকতে হবে।

পরিদর্শন ও নথিপত্র

বেসলাইন মান নিয়ন্ত্রণ অন্তর্ভুক্ত ভিজ্যুয়াল পরিদর্শন, মাত্রিক যাচাইকরণ এবং রাবার শারীরিক-সম্পত্তি পরীক্ষা। যেখানে একটি পরিমাণগত প্রতিক্রিয়া-বল / শক্তি-শোষণ টেবিল সম্মত পণ্যের স্পেসিফিকেশনের অংশ, সেখানে সংজ্ঞায়িত পরীক্ষার শর্তাবলীর অধীনে গ্যারান্টিযুক্ত পারফরম্যান্স যাচাই করার জন্য পূর্ণ-স্কেল কম্প্রেশন টেস্টিং প্রকল্প ITP-তে অন্তর্ভুক্ত করা যেতে পারে।

PIANC ফেন্ডার গাইডলাইন 2024 (MarCom WG211) ফেন্ডার-সিস্টেম ডিজাইন, উত্পাদন এবং পরীক্ষার নীতির জন্য বর্তমান প্রকৌশল রেফারেন্স হিসাবে ব্যবহৃত হয়। টাইপ অনুমোদন, পণ্য সার্টিফিকেশন, তৃতীয়-পক্ষের সাক্ষী এবং ক্লাস ডকুমেন্টেশন শুধুমাত্র তখনই উল্লেখ করা হয় যখন সংশ্লিষ্ট স্কোপ সম্মত এবং নথিভুক্ত করা হয়েছে।

অ্যাপ্লিকেশন

হারবার টাগবোট | এসকর্ট টাগ | পুশ বোট | ওয়ার্কবোট | জাহাজের বো সুরক্ষা | স্টেম এবং স্টার্ন ফেন্ডারিং | টাগবোট নতুন নির্মাণ এবং প্রতিস্থাপন

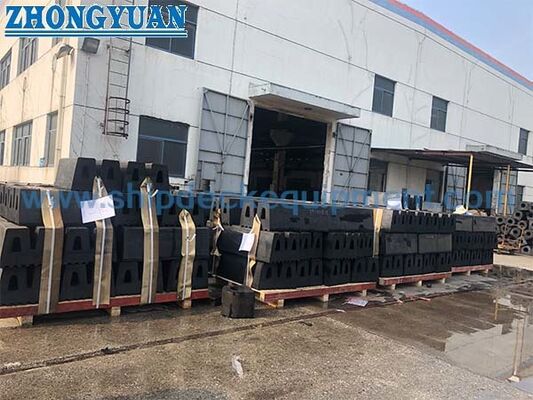

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: W টাইপ কি প্রধানত একটি টাগবোট ফেন্ডার? – হ্যাঁ। সরবরাহকৃত পণ্যের তথ্য এটিকে জাহাজের স্টেম / স্টার্ন সুরক্ষার জন্য স্থাপন করে, এবং বর্তমান আন্তর্জাতিক টাগবোট-ফেন্ডার অনুশীলনও বো এবং স্টার্ন বিন্যাসে W প্রোফাইল ব্যবহার করে।

প্রশ্ন ২: মাত্রিক টেবিলটি প্রতিক্রিয়া/শক্তি টেবিল হিসাবে ব্যবহার করা যেতে পারে? – না। মাত্রা এবং যাচাইকৃত পারফরম্যান্স পৃথক প্রকৌশল ডেটাসেট; সাংখ্যিক পারফরম্যান্স একটি অনুমোদিত পারফরম্যান্স টেবিল বা পরীক্ষা থেকে আসতে হবে।

প্রশ্ন ৩: W ফেন্ডারগুলি সিলিন্ডার ফেন্ডারের সাথে একত্রিত করা যেতে পারে? – হ্যাঁ, একটি টাগবোট সুরক্ষা সিস্টেমে জাহাজের বিন্যাস অনুসারে বো, স্টার্ন এবং সাইড অবস্থানে বিভিন্ন প্রোফাইল ব্যবহার করা যেতে পারে।
