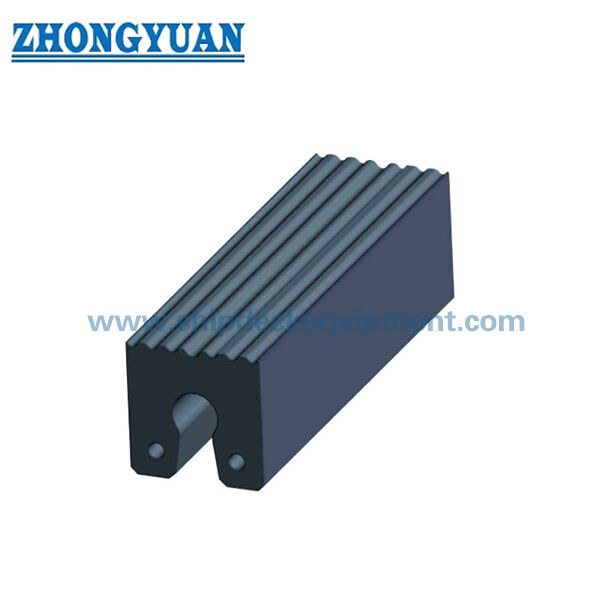

জাহাজ এবং ডকের জন্য কীহোল / ওমেগা টাইপ রাবার ফ্যান্ডার

জাহাজ এবং ডকের জন্য কীহোল / ওমেগা টাইপ রাবার ফ্যান্ডার

পণ্যের সংক্ষিপ্ত বিবরণ

Keyhole / Omega Type Rubber Fender for Ships and Docks is a solid-rubber profile for vessel stem, side and stern protection as well as dry dock, floating-dock and quay-side installations. জাহাজ এবং ডকের জন্য কীহোল / ওমেগা টাইপ রাবার ফেন্ডার একটি শক্ত রাবার প্রোফাইল যা জাহাজের স্টেম, সাইড এবং স্ট্রং সুরক্ষার পাশাপাশি শুকনো ডক, ভাসমান ডক এবং কয়ে-সাইড ইনস্টলেশনগুলির জন্য।সরবরাহ করা Ω- সিরিজ অঙ্কন একটি কীহোল শৈলী কেন্দ্রীয় খোলার এবং মাউন্ট জ্যামিতি ব্যবহার করে, তাই পৃষ্ঠাটি সরবরাহিত ওমেগা নামকরণকে আন্তর্জাতিকভাবে স্বীকৃত কীহোল অনুসন্ধান শব্দের সাথে একত্রিত করে।

সরবরাহিত সিরিজটিতে দুটি নামমাত্র ক্রস-সেকশন রয়েছেঃ 250 × 250 মিমি এবং 300 × 300 মিমি। উত্সটি মাত্রিক ডেটা সরবরাহ করে তবে কোনও যাচাইকৃত সংখ্যাসূচক প্রতিক্রিয়া-শক্তি / শক্তি শোষণ টেবিল নেই;অতএব, পারফরম্যান্সের পরিসংখ্যানগুলি বিদেশী কীহোল মডেল পরিসীমা থেকে উদ্ভাবিত বা অনুলিপি করা হয় না.

দ্রুত বিবরণী

• পণ্যের ধরনঃ কীহোল-স্টাইল / ওমেগা সলিড রাবার প্রোফাইল ফ্যান্ডার
• সরবরাহকৃত নামমাত্র আকারঃ 250 × 250 মিমি∙ 300 × 300 মিমি
• সরবরাহকৃত বি১ মাত্রাঃ ১৫০ মিমি।
• সরবরাহিত ফিক্সিং-হোল ব্যাসার্ধ d: 25 মিমি 30 মিমি
• সরবরাহ করা h মাত্রাঃ 50mm 60mm
• অ্যাপ্লিকেশনঃ জাহাজের স্টেম, সাইড এবং স্টর্ম; শুকনো ডক; ভাসমান ডক; কয়েন সাইড
• পারফরম্যান্স প্রকাশের অবস্থাঃ মাত্রা সিরিজ নিশ্চিত; সংখ্যাগত প্রতিক্রিয়া/শক্তি টেবিল সরবরাহ করা হয়নি

কাঠামো ও কনফিগারেশন

এক টুকরো সলিড রাবারের কীহোল/ওমেগা প্রোফাইল∙ কেন্দ্রীয় কীহোল স্টাইলের খোলার/স্লট∙ বেসে দুটি মাউন্ট জোন∙ অঙ্কন/প্রকল্পের প্রয়োজনীয়তা অনুযায়ী ঐচ্ছিক রিংযুক্ত যোগাযোগের মুখ।

আন্তর্জাতিক ট্যাগবোট-ফ্যান্ডার ক্যাটালগগুলি একটি ঘনিষ্ঠভাবে সম্পর্কিত bow/stern প্রোফাইল পরিবারের জন্য সাধারণ শব্দটি ব্যবহার করে। এই আন্তর্জাতিক নামকরণ শুধুমাত্র অনুসন্ধানের উদ্দেশ্যে ব্যবহৃত হয়;বিদেশী মডেল কোড, আকার এবং কর্মক্ষমতা মান নির্ধারণ করা Zhongyuan পণ্য তথ্য হিসাবে গৃহীত হয় না।

প্রধান প্রযুক্তিগত বৈশিষ্ট্যঃ

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ ️ ইনস্টলেশনের স্থান নিশ্চিত করুনঃ জাহাজের ক্যান/স্ট্যাম, সাইড, স্টার্ন, ড্রাইডক, ফ্লোটিং ডক বা কায়।

ধাপ ২ ০ উপলব্ধ মাউন্ট স্পেস এবং বিদ্যমান প্রতিস্থাপন জ্যামিতি থেকে 250 বা 300 মিমি নামমাত্র প্রোফাইল নির্বাচন করুন।

ধাপ ৩ ️ মোট দৈর্ঘ্য, ফিক্সিং-হোলের দূরত্ব, পিন / বোল্টের বিন্যাস, সমর্থন কাঠামো এবং একটি রিংযুক্ত বা মসৃণ যোগাযোগের মুখের প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ ৪ ️ যদি পরিমাপযোগ্য পারফরম্যান্সের প্রয়োজন হয়, তবে ডিজাইন যোগাযোগ লোড / শক্তি ভিত্তি সরবরাহ করুন এবং প্রয়োজনীয় গণনা বা পরীক্ষার যাচাইকরণ নির্দিষ্ট করুন।

ধাপ ৫ ️ পরিমাণ, পরিদর্শন/ডকুমেন্টেশন পরিসীমা এবং সরবরাহের গন্তব্য নিশ্চিত করুন।

ইঞ্জিনিয়ারিং এর প্রধান সুবিধা

• কীহোল স্টাইলের কেন্দ্রীয় জ্যামিতি সংজ্ঞায়িত ফিক্সিং জোনগুলির সাথে একটি কমপ্যাক্ট জাহাজ-মাউন্ট / ডক-মাউন্ট প্রোফাইল সরবরাহ করে।
• সরবরাহকৃত দুটি নামমাত্র বিভাগ সীমিত ইনস্টলেশন গভীরতার সাথে প্রতিস্থাপন এবং নতুন বিল্ড ব্যবস্থা সমর্থন করে।
• প্রোফাইলটি প্রহর, পাশের বা পোড়ার সুরক্ষা বিন্যাসে ব্যবহার করা যেতে পারে যেখানে একটি দীর্ঘ অবিচ্ছিন্ন রাবার যোগাযোগ স্ট্রিপ প্রয়োজন।
• আন্তর্জাতিক কীহোল টার্মিনোলজি অন্য সরবরাহকারীর মডেল সিস্টেম অনুলিপি না করে অনুসন্ধানের স্পষ্টতা উন্নত করে।

ইনস্টলেশন ও সিস্টেম ইন্টারফেস

ফ্যান্ডারটি প্রোফাইল ফিক্সিং জোনগুলির মাধ্যমে জাহাজ বা ডক সমর্থন কাঠামোর সাথে মাউন্ট করা হয়। চূড়ান্ত দৈর্ঘ্য, পিন / বোল্ট আকার, মধ্যবর্তী সমর্থন,ন্যূনতম বাঁক ব্যাসার্ধ এবং সমর্থনের কাঠামো অন্য সরবরাহকারীর কীহোল সিরিজ থেকে অনুলিপি করার পরিবর্তে প্রকৃত ইনস্টলেশনের জন্য নির্ধারণ করা উচিত.

পরিদর্শন ও নথিপত্র

প্রাথমিক মান নিয়ন্ত্রণের মধ্যে রয়েছে চাক্ষুষ পরিদর্শন, মাত্রা যাচাইকরণ এবং রাবারের শারীরিক বৈশিষ্ট্য পরীক্ষা।সরবরাহিত পণ্য উপাদান একটি নির্ভরযোগ্য টেবিলযুক্ত কর্মক্ষমতা ভিত্তি প্রদান করে না যখন কোন সংখ্যাগত প্রতিক্রিয়া শক্তি / শক্তি শোষণ দাবি যোগ করা হয় না.

প্রকল্পের নকশা এবং পরীক্ষার লজিকের জন্য বর্তমান ফান্ডার-সিস্টেম ইঞ্জিনিয়ারিং গাইডেন্স ব্যবহার করা হয়, যখন টাইপ অনুমোদন, পণ্য সার্টিফিকেশন,তৃতীয় পক্ষের সাক্ষ্যদান এবং ক্লাস ডকুমেন্টেশন শুধুমাত্র যখন সংশ্লিষ্ট সুযোগ সম্মত হয়েছে এবং নথিভুক্ত করা হয়.

অ্যাপ্লিকেশন

জাহাজের স্টেম -- জাহাজের পাশ -- জাহাজের পিছন -- টগ / ওয়ার্কবোট সুরক্ষা -- শুকনো ডক -- ভাসমান ডক -- কয়েন-সাইড সুরক্ষা -- প্রতিস্থাপন প্রোফাইল fenders

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: ওমেগা টাইপ কি প্রতিটি আন্তর্জাতিক কীহোল ফেন্ডারের সাথে একই? সরবরাহিত ক্রস-সেকশনটি কীহোল স্টাইলের, তাই সাধারণ অনুসন্ধান শব্দটি প্রাসঙ্গিক,কিন্তু মাপ এবং ফিক্সিং বিবরণ প্রস্তুতকারকের এবং প্রকল্প দ্বারা পরিবর্তিত হয়.

প্রশ্ন ২ঃ বিদেশী কীহোলের মাত্রা কেন যোগ করা হয়নি? পৃষ্ঠাটি কেবল সরবরাহিত Ω250/Ω300 পণ্যের মাত্রা প্রকাশ করে। বিদেশী ক্যাটালগগুলি পরিভাষা এবং প্রকৌশল প্রশ্নের জন্য ব্যবহৃত হয়,Zhongyuan পণ্য তথ্য হিসাবে অনুলিপি করা হয় না.

প্রশ্ন ৩ঃ প্রোফাইলটি একটি প্রহরের চারপাশে বাঁকা হতে পারে?নির্বাচিত অংশ এবং দৈর্ঘ্যের জন্য মধ্যবর্তী সমর্থন এবং ফিক্সিং বিন্যাস পরীক্ষা করা উচিত.
