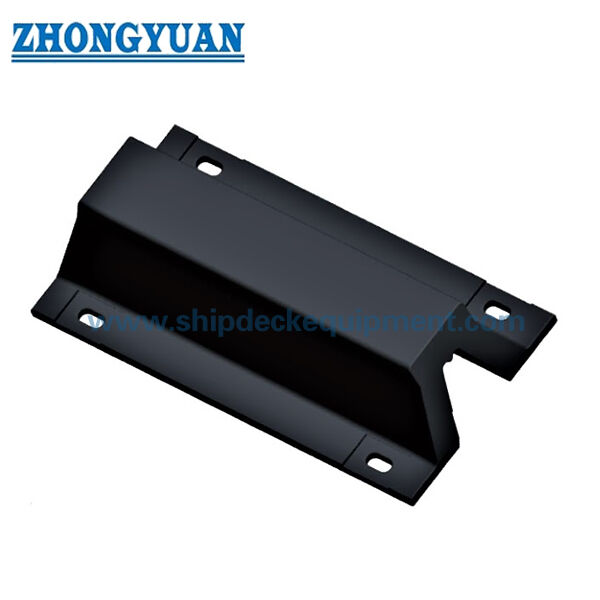

বন্দর এবং সামুদ্রিক টার্মিনালের জন্য সুপার আর্ক রাবার ফেন্ডার
পণ্যের সংক্ষিপ্ত বিবরণ
পোর্ট এবং মেরিন টার্মিনালের জন্য সুপার আর্ক রাবার ফ্যান্ডার হ'ল এক টুকরো স্থির সামুদ্রিক রাবার ফ্যান্ডার যা কায়, ডক এবং লিফট কাঠামোতে সরাসরি মাউন্ট করার জন্য ডিজাইন করা হয়েছে।এর আর্ক আকৃতির দেহটি সমর্থনকারী কাঠামোর মধ্যে সংশ্লিষ্ট প্রতিক্রিয়া শক্তি প্রেরণ করার সময় জাহাজের শক্তি শোষণ করতে বোরিং লোডের অধীনে সংকুচিত হয়.
সরবরাহিত সিরিজটি 250 থেকে 800 মিমি থেকে নামমাত্র ফ্যান্ডার উচ্চতা এবং 1,000 থেকে 2,000 মিমি থেকে নির্বাচিত ইউনিট দৈর্ঘ্য জুড়ে। দুটি প্রকাশিত পারফরম্যান্স গ্রুপ উপলব্ধঃএইচআর (উচ্চ প্রতিক্রিয়া) এবং এসআর (স্ট্যান্ডার্ড প্রতিক্রিয়া)ক্যাটালগ 52.5% এবং 55% কম্প্রেশন এ প্রতিক্রিয়া শক্তি এবং শক্তি শোষণ প্রদান করে, fender আকার অনুমতি দেয়,দৈর্ঘ্য এবং পারফরম্যান্স গ্রুপটি বার্থ এনার্জি এবং অনুমোদিত প্রতিক্রিয়া প্রয়োজনীয়তার সাথে মেলে.
দ্রুত বিবরণী
- পণ্যের ধরনঃ এক টুকরো আর্ক আকৃতির স্থির সামুদ্রিক রাবার ফ্যান্ডার
- সরবরাহকৃত নামমাত্র উচ্চতা পরিসীমাঃ 250 ¢ 800 মিমি
- সরবরাহিত ইউনিট দৈর্ঘ্যঃ 1,000 ∼ 2,000 মিমি fender উচ্চতা উপর নির্ভর করে
- প্রকাশিত পারফরম্যান্স গ্রুপঃ এইচআর উচ্চ প্রতিক্রিয়া।
- প্রাথমিক প্রকাশিত কম্প্রেশন পয়েন্টঃ 52.5%। অতিরিক্ত পারফরম্যান্স রেফারেন্সঃ 55%
- ক্যাটালগ পারফরম্যান্স টোলারেন্সঃ ±10%
- ইনস্টলেশন ফর্মঃ প্রকল্প-নির্দিষ্ট অ্যাঙ্কর এবং রিইনফোর্সমেন্ট ডিজাইনের সাথে বোরডযুক্ত কাঠামোর সাথে সরাসরি মাউন্ট।
কাঁচামালটি শক্ত-ফ্লেন্ডারের শারীরিক বৈশিষ্ট্যগুলির নিশ্চিত স্পেসিফিকেশন অনুসারে নিয়ন্ত্রিত হয়, যার মধ্যে প্রসার্য শক্তি ≥16 এমপিএ, বিরতিতে প্রসারিত ≥400%,কঠোরতা ≤78 Shore A এবং কম্প্রেশন সেট ≤30%, আইএসও পরীক্ষার পদ্ধতির সাথে।
কাঠামো ও ফেন্ডার সিস্টেম কনফিগারেশন
One-piece moulded and vulcanized rubber arch body | broad mounting feet | direct rubber contact face | elongated fixing openings / bolt positions according to the supplied geometry | anchor and head-bolt interface to the berth structure.
আর্ক জ্যামিতি স্ট্যান্ডার্ড রাবার মুখের কনফিগারেশনের জন্য একটি সামনের প্যানেলের প্রয়োজন ছাড়াই একটি কমপ্যাক্ট সরাসরি মাউন্ট বিন্যাস সরবরাহ করে। চূড়ান্ত নোঙ্গর আকার, উপাদান, এমবেডমেন্ট,প্রান্তের দূরত্ব এবং সমর্থনকারী শক্তি নির্ধারণ করা হয় নির্বাচিত fender কর্মক্ষমতা এবং প্রকল্প-নির্দিষ্ট berth গঠন থেকে.
প্রধান প্রযুক্তিগত বৈশিষ্ট্যঃ
| টাইপস SAHX L | এইচ | এল | আমি | বি | বিএল | বি২ | সি | d | ই | এফ | h | পি | s | n |
| SA250X1000 | 250 | 1000 | 1000 | 164 | 500 | 410 | 70 | 32 | 90 | ) ২৫ | 27.5 | 620 | 160 | 2 |
| SA300X1000 | 300 | 1000 | 1150 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 870 | 195 | 1 |
| SA300XI500 | 300 | 1500 | 1650 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 685 | J95 | 2 |
| SA300X2000 | 300 | 2000 | 2150 | 225 | 600 | 490 | 137.5 | 35 | 105 | 140 | 33 | 625 | 195 | 3 |
| SA400X1000 | 400 | 1000 | 1200 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 900 | 260 | 1 |
| SA400X1500 | 400 | 1500 | 1700 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 700 | 260 | 2 |
| SA400 X 2000 | 400 | 2000 | 2200 | 300 | 800 | 670 | 147.5 | 41 | 120 | 165 | 40 | 635 | 260 | 3 |
| SA500X 1000 | 500 | 1000 | 1250 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 930 | 325 | 1 |
| SA500X1500 | 500 | 1500 | 1750 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 715 | 325 | 2 |
| SA500X2000 | 500 | 2000 | 2250 | 375 | 1000 | 840 | 157.5 | 47 | 140 | 180 | 45 | 645 | 325 | 3 |
| SA600X1000 | 600 | 1000 | 1300 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 960 | 390 | 1 |
| SA600X1500 | 600 | 1500 | 1800 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 730 | 390 | 2 |
| SA600 X 2000 | 600 | 2000 | 2300 | 450 | 1200 | 1010 | 167.5 | 50 | 160 | 195 | 54 | 655 | 390 | 3 |
| SA800X1000 | 800 | 1000 | 1400 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 1040 | 520 | 1 |
| SA800X1500 | 800 | 1500 | 1900 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 72 | 770 | 520 | 2 |
|
প্রকার এএইচএক্সএল |
এইচআর হাই রিঅ্যাকশন ফোর্স | এসআর স্ট্যান্ডার্ড রিঅ্যাকশন ফোর্স | সহনশীলতা % |
||||||
| 52৫০% | ৫৫% | 52৫০% | ৫৫% | ||||||
|
প্রতিক্রিয়া শক্তি |
শক্তি শোষণ |
প্রতিক্রিয়া শক্তি |
শক্তি শোষণ |
প্রতিক্রিয়া শক্তি (কেএন) |
শক্তি শোষণ (কেজে) |
প্রতিক্রিয়া শক্তি (কেএন) |
শক্তি শোষণ (কেজে) |
||
| SA250X 1000 | 203.3 | 18.2 | 282.8 | 19.1 | 168.1 | 15.7 | 233.3 | 17.1 | ±10 |
| SA300X 1000 | 244 | 30.4 | 339.1 | 32.3 | 201.9 | 25.5 | 280.3 | 27.4 | |
| SA300X 1500 | 366.5 | 45.6 | 508.6 | 49 | 320.8 | 38.2 | 420.4 | 41.2 | |
| SA300X2000 | 488 | 60.8 | 678.2 | 64.7 | 403.8 | 51 | 560.6 | 54.9 | |
| SA400X 1000 | 325.4 | 54.9 | 451.8 | 58.8 | 269.5 | 45.1 | 374.3 | 48 | |
| SA400X 1500 | 488 | 82.3 | 678 | 88.2 | 404 | 67.6 | 561.5 | 72 | |
| SA400X2000 | 650.8 | 109.8 | 903.6 | 117.6 | 539 | 90.2 | 748.6 | 96 | |
| SA500X 1000 | 406.7 | 85.3 | 564.5 | 91.1 | 337.1 | 70.6 | 468.4 | 75.5 | |
| SA500X 1500 | 610 | 128 | 846.7 | 137 | 505.7 | 105.9 | 702.5 | 113.3 | |
| SA500X2000 | 813.4 | 170.5 | 1129 | 182.3 | 647.3 | 141.1 | 936.8 | ) ৫১.0 | |
| SA600X 1000 | 488 | 123.5 | 678.2 | 132.2 | 403.8 | 101.9 | 560.6 | 108.8 | |
| SA600X 1500 | 732 | 185.2 | 1017.3 | 198.5 | 605.6 | 152.9 | 840.8 | 163.2 | |
| SA600X2000 | 976.1 | 247 | 1356.3 | 264.6 | 807.5 | 203.8 | 1121.1 | 217.6 | |
| SA800X 1000 | 650.7 | 218.5 | 903.6 | 234.2 | 539 | 181.3 | 748.7 | 194 | |
| SA800X 1500 | 976.1 | 328.3 | 1355.4 | 351.3 | 808.5 | 272 | 1123.1 | 291 | |
নির্বাচন ও অনুসন্ধান গাইড
ধাপ ১ ⇒ বেইজিং এবং জাহাজের প্রয়োজনীয়তা নির্ধারণ করুনঃ জাহাজের ধরন এবং আকারের পরিসীমা, বেইজিং বিন্যাস, ডিজাইন বেইজিং শক্তি এবং অনুমোদিত প্রতিক্রিয়া শক্তি প্রদান করুন।
ধাপ ২ঃ ফ্যান্টারের উচ্চতা, দৈর্ঘ্য এবং পারফরম্যান্স গ্রুপ নির্বাচন করুনঃ প্রকাশিত ৫২.৫% ডেটা এবং উপলব্ধ এইচআর বা এসআর গ্রুপ ব্যবহার করে প্রয়োজনীয় শক্তি/প্রতিক্রিয়া এনভেলভারের সাথে মেলে।
ধাপ ৩ ঃ কাঠামোগত ইন্টারফেস নিশ্চিত করুনঃ কয়েন/ডক অঙ্কন, কংক্রিট বা ইস্পাত সমর্থন অবস্থা, উপলব্ধ ইনস্টলেশন স্থান এবং প্রয়োজনীয় নোঙ্গর বিন্যাস প্রদান করুন।
ধাপ ৪ ঃ অপারেটিং এবং যাচাইকরণের শর্ত নিশ্চিত করুনঃ স্টেট ডিজাইন তাপমাত্রা, বোরিং কোণ / গতি অনুমান, প্রয়োজনীয় আইটিপি, পূর্ণ স্কেল পারফরম্যান্স যাচাইকরণ এবং ডকুমেন্টেশন সুযোগ।
ধাপ ৫ ️ পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি তারিখ এবং যেকোনো প্রতিস্থাপন/বিনিময়ের প্রয়োজনীয়তা নিশ্চিত করুন।
ইঞ্জিনিয়ারিং এর প্রধান সুবিধা
- এক টুকরো আর্ক জ্যামিতি তুলনামূলকভাবে কয়েকটি সিস্টেম উপাদান সহ একটি কম্প্যাক্ট সরাসরি-মাউন্ট ফ্যান্ডার বিন্যাস সরবরাহ করে।
- একই নামমাত্র উচ্চতার জন্য একাধিক সরবরাহিত দৈর্ঘ্য প্রতিটি দৈর্ঘ্যের জন্য পৃথক পাতলা পণ্য পৃষ্ঠাগুলি তৈরি না করে শক্তি / প্রতিক্রিয়া ক্ষমতা লিফট প্রয়োজনীয়তার সাথে মেলে।
- এইচআর এবং এসআর পারফরম্যান্স গ্রুপ একই মাত্রিক পরিবারের মধ্যে দুটি ব্যবহারিক প্রতিক্রিয়া / শক্তি পছন্দ সরবরাহ করে।
- আর্ক প্রোফাইলটি এমন স্থিতিশীল বোরিংগুলির জন্য উপযুক্ত যেখানে স্বাভাবিক সংকোচন লোডের সাথে কাঁচা উপাদান এবং তির্যক জাহাজের যোগাযোগ বিবেচনা করা উচিত।
ইনস্টলেশন ও সিস্টেম ইন্টারফেস
সুপার আর্ক ফ্যান্ডারটি মাউন্ট ফুটগুলির মাধ্যমে সরাসরি বোরথ সমর্থন কাঠামোর সাথে বোল্ট করা হয়।ইনস্টলেশনের স্বচ্ছতা অবশ্যই রাবারের শরীরকে সংকীর্ণ করতে এবং পার্শ্ববর্তী ইস্পাত কাজের হস্তক্ষেপ ছাড়াই পুনরুদ্ধার করতে দেয়, কংক্রিট প্রজেকশন বা পার্শ্ববর্তী fenders.
শক্তিশালী-কংক্রিট কাঠামোর জন্য, কাঠামোগত যাচাইয়ের সাপেক্ষে ঢালাই বা উপযুক্ত পোস্ট-ইনস্টলড অ্যাঙ্কর ব্যবহার করা যেতে পারে। চূড়ান্ত অ্যাঙ্কর আকার, উপাদান, জারা সুরক্ষা, এমবেডমেন্ট গভীরতা,প্রান্ত দূরত্ব, বোল্টের দূরত্ব এবং স্থানীয় শক্তি নির্ধারণ করা হয় নির্বাচিত fender কর্মক্ষমতা, সমর্থন অবস্থা এবং অনুমোদিত প্রকল্প জিএ / অ্যাঙ্কর বিন্যাস থেকে।প্রতিটি ফ্যান্ডার গ্রেড বা বার্থে একক সার্বজনীন অ্যাঙ্কর আকার প্রয়োগ করা উচিত নয়.
পরিদর্শন ও নথিপত্র
প্রাথমিক মান নিয়ন্ত্রণের মধ্যে রয়েছে চাক্ষুষ পরিদর্শন, মাত্রা যাচাইকরণ এবং রাবারের শারীরিক বৈশিষ্ট্য পরীক্ষা।নির্ধারিত পরীক্ষার অবস্থার অধীনে সম্মত প্রতিক্রিয়া শক্তি এবং শক্তি শোষণের প্রয়োজনীয়তা নিশ্চিত করার জন্য প্রকল্প আইটিপিতে পূর্ণ স্কেল সংকোচন / কর্মক্ষমতা যাচাইকরণ অন্তর্ভুক্ত করা যেতে পারে.
PIANC Fender Guidelines 2024 (MarCom WG211) ব্যবহার করা হয় Fender-System ডিজাইন, উত্পাদন এবং পরীক্ষার নীতিগুলির জন্য বর্তমান প্রকৌশল রেফারেন্স হিসাবে।প্রকার অনুমোদন, তৃতীয় পক্ষের সাক্ষ্য বা ক্লাস সার্টিফিকেশন শুধুমাত্র যখন সংশ্লিষ্ট সুযোগ সম্মত এবং নথিভুক্ত করা হয়েছে উল্লেখ করা হয়।
অ্যাপ্লিকেশন
রোরো ময়দানে সাধারণ মালবাহী ময়দানে কাজের নৌকা ময়দানে বার্জ এবং টগ ময়দানে কয়েন এবং ডকের পাশের সাধারণ ময়দানে
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: এইচআর এবং এসআর সুপার আর্ক ফ্যান্ডারগুলি কীভাবে নির্বাচন করা উচিত?তারপর প্রকল্পের জন্য অপারেটিং সংশোধন এবং কাঠামোগত লোড যাচাই করুন.
প্রশ্ন ২ঃ একই ফ্যান্ডারের উচ্চতা কেন বিভিন্ন দৈর্ঘ্যে সরবরাহ করা হয়? ️ দৈর্ঘ্য মোট রাবার ভলিউম এবং তাই প্রকাশিত প্রতিক্রিয়া / শক্তি ক্ষমতা পরিবর্তন করে।শুধুমাত্র উচ্চতা দ্বারা পরিবর্তে প্রয়োজনীয় কর্মক্ষমতা এবং উপলব্ধ বার্থ বিন্যাস থেকে দৈর্ঘ্য নির্বাচন করুন.
Q3: কোন পরিদর্শন নথি নির্দিষ্ট করা যেতে পারে? আদেশ আইটিপি উপাদান পরীক্ষার রেকর্ড, মাত্রা পরিদর্শন, পূর্ণ স্কেল কর্মক্ষমতা যাচাইকরণ,প্রস্তুতকারকের ডকুমেন্টেশন এবং তৃতীয় পক্ষের সাক্ষ্য যদি প্রয়োজন হয়.
