সামুদ্রিক ডেক ঢালাই মুরিং চক | ছোট জাহাজের জন্য CB34 টাইপ সি কাস্টিং স্টিল রোপ গাইড

মেরিন ডেক ওয়েল্ডড মোরিং চক∙ CB34 টাইপ সি কাস্টিং স্টীল রোপ গাইড জাহাজের জন্য

পণ্যের সংক্ষিপ্ত বিবরণ

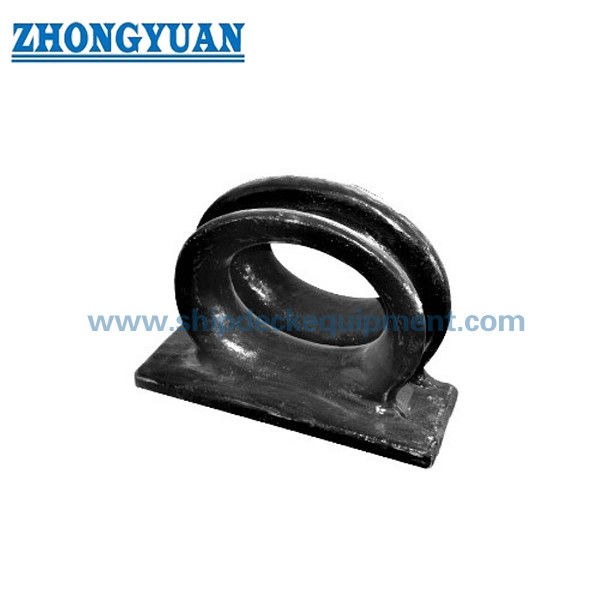

সিবি 34 টাইপ সি মেরিন ডেক ওয়েল্ডড মোরিং চক হ'ল মোরিং কর্ডগুলিকে নিয়ন্ত্রিত দিকের দিকে পরিচালিত করার জন্য ডেকের উপর ইনস্টল করা একটি কাস্টিং স্টিলের দড়ি গাইড। সাধারণ প্লেট-নির্মিত দড়ি খোলার তুলনায়,এই প্রকারটি একটি ঢালাই শরীর ব্যবহার করে যা ঘূর্ণায়মান দড়ি-যোগাযোগ পৃষ্ঠের সাথে, ছোট জাহাজের মোরিং অপারেশন চলাকালীন ধারালো যোগাযোগ, স্থানীয় দড়ি পরিধান এবং অস্থির দড়ি গাইডিং হ্রাস করতে সহায়তা করে।

এই পণ্য পৃষ্ঠাটি ডেক ইনস্টলেশন, ঢালাই গুণমান, মসৃণ দড়ি-যোগাযোগ জ্যামিতি, এবং ঢালাই এলাকা নিয়ন্ত্রণ উপর দৃষ্টি নিবদ্ধ করে। কার্বন-ম্যাঙ্গানিজ ঢালাই ইস্পাত জন্য,শৃঙ্খলা-যোগাযোগের এলাকাটি ব্রেস্টিং এবং প্রাইমার লেপ দেওয়ার আগে পোশাক এবং মসৃণভাবে মাউন্ট করা হয়স্টেইনলেস স্টীল সংস্করণের জন্য, প্রকল্পের প্রয়োজনীয়তা অনুযায়ী যোগাযোগের পৃষ্ঠটি পোলিশ করা যেতে পারে।ছোট ছোট ছিদ্র বা অন্তর্ভুক্তির মতো ঢালাইয়ের পৃষ্ঠের লক্ষণগুলি গ্রহণযোগ্য সামুদ্রিক ঢালাইয়ের পরিদর্শন সীমার মধ্যে নিয়ন্ত্রণ করা উচিত এবং পরিষেবা কর্মক্ষমতা প্রভাবিত করবে নাঢালাই শরীর এবং ডেক কাঠামোর মধ্যে ঢালাই সংযোগ এলাকার 50 মিমি মধ্যে, ঢালাই মানের প্রভাবিত ত্রুটিগুলি প্রযোজ্য পদ্ধতি অনুযায়ী এড়ানো বা মেরামত করা উচিত।

পণ্যটি CB34-76 টাইপ সি মাত্রা অনুসরণ করে। স্ট্রাকচারাল অপ্টিমাইজেশান বা প্রকল্প যাচাইয়ের জন্য সীমিত উপাদান বিশ্লেষণ ব্যবহার করা যেতে পারে যখন জাহাজঘর, ডিজাইনার,বা শ্রেণীবিভাগ.

দ্রুত বিবরণী

• পণ্যের ধরনঃ CB34 টাইপ সি ডেক ওয়েল্ডড মোরিং চক → ডেক-মাউন্টড মোরিং বিন্যাসগুলির জন্য ঢালাই ইস্পাত দড়ি গাইড।
• ইনস্টলেশনঃ ডেকের উপর ঝালাই → বোলওয়ার্ক ইনস্টলেশনের জন্য নয়।
• স্ট্যান্ডার্ডঃ CB34-76 টাইপ সি → এই পণ্য সিরিজের জন্য স্ট্যান্ডার্ড মাত্রিক ভিত্তি।
• উপাদানঃ C-Mn ইস্পাত ঢালাই বা স্টেইনলেস স্টীল ঢালাই → আইস-ক্লাস বা বিশেষ সেবা জাহাজের জন্য বিশেষ ইস্পাত গ্রেড আলোচনা করা যেতে পারে।
• প্রযোজ্য দড়ি আকারঃ ইস্পাত তারের দড়ি 15 ′′43.5 মিমি / লিনের দড়ি পরিধি 125 ′′325 মিমি / নাইলন দড়ি ব্যাসার্ধ 30 ′′90 মিমি → প্রকৃত মোরিং দড়ি অনুযায়ী মডেল নির্বাচন করুন।
• সামগ্রিক আকারের পরিসীমাঃ L 150 ¢ 500 মিমি / L 1 400 ¢ 880 মিমি / বি 110 ¢ 350 মিমি / এইচ 250 ¢ 589 মিমি → ডেক স্পেস এবং ওয়েল্ডিং বিন্যাস চেক করার জন্য দরকারী।
• ওজন পরিসীমাঃ ৩৭.৫২৯৬ কেজি → হ্যান্ডলিং, প্যাকিং এবং ইনস্টলেশন পরিকল্পনাকে প্রভাবিত করে।
• পৃষ্ঠের চিকিত্সাঃ Sa2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার কার্বন ইস্পাতের জন্য → স্টেইনলেস স্টীল সংস্করণ প্রয়োজন হলে পোলিশ করা যেতে পারে।
• গুণগত ফোকাসঃ মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ, নিয়ন্ত্রিত কাস্টিং নির্দেশাবলী, ওয়েড-আনুমানিক এলাকার গুণমান, এবং ঐচ্ছিক FEA যাচাইকরণ।

প্রধান প্রযুক্তিগত পরামিতি

দ্রষ্টব্যঃ টেবিলটি ওয়েবসাইট ব্যবহারের জন্য মূল দড়ি নির্বাচন পরামিতি এবং প্রধান রূপরেখা মাত্রা রাখে। বিস্তারিত নির্মাণ মাত্রা যেমন স্থানীয় প্রাচীর বেধ, প্রান্ত ব্যাসার্ধ,উৎপাদন বা শিপইয়ার্ড ইনস্টলেশন অঙ্কন প্রস্তুত করার সময় স্ট্যান্ডার্ড অঙ্কন বা অনুমোদিত জিএ অঙ্কন সঙ্গে একসঙ্গে এবং ছোট filets মাত্রা পরীক্ষা করা উচিত.

নির্বাচন নির্দেশিকা

ধাপ ১ঃ দড়ি টাইপ এবং আকার নিশ্চিত করুনঃ ইস্পাত তারের দড়ি ব্যাসার্ধ, লিন দড়ি পরিধি, বা নাইলন দড়ি ব্যাসার্ধ সংশ্লিষ্ট মডেল পরিসীমা অনুরূপ হবে।

ধাপ ২ঃ ডেক ইনস্টলেশন স্পেস নিশ্চিত করুনঃ L, L1, B, B1, H, এবং H1 উপলব্ধ ডেক এলাকা এবং কাছাকাছি কাঠামোর সাথে চেক করুন।

ধাপ ৩ঃ উপাদান এবং পৃষ্ঠের সমাপ্তি নিশ্চিত করুনঃ C-Mn ঢালাই ইস্পাত নির্বাচন করুন, যার পৃষ্ঠটি ঝাঁকুনি এবং প্রাইম করা হয়।অথবা স্টেইনলেস স্টীল পোলিশ যোগাযোগ পৃষ্ঠ সঙ্গে যখন জারা চেহারা বা বিশেষ সেবা প্রয়োজন হয়.

ধাপ ৪ঃ পরিদর্শন ও সার্টিফিকেটের প্রয়োজনীয়তা নিশ্চিত করুনঃ প্রয়োজনীয় শ্রেণী সংস্থা, উপাদান শংসাপত্র, পরিদর্শন স্তর এবং FEA যাচাইয়ের প্রয়োজন কিনা তা জানান।

কাঠামো

• ঢালাই কর্ড-যোগাযোগের শরীর∙ ডেক ওয়েল্ড বেস∙ গোলাকার কর্ড প্যাসেজ∙ মসৃণ পোষাকযুক্ত যোগাযোগের পৃষ্ঠতল∙ ওয়েল্ডের সাথে সংলগ্ন মান নিয়ন্ত্রণ এলাকা∙ অপশনাল স্টেইনলেস স্টীল পলিশ যোগাযোগের পৃষ্ঠতল
• কাস্টিং, ইনস্টলেশন এবং গুণমানের সুবিধা
• ঢালাই শরীরের জ্যামিতি একটি অবিচ্ছিন্ন বৃত্তাকার দড়ি পাসিং প্রদান করে এবং মোরিং দড়িগুলির সাথে ধারালো স্থানীয় যোগাযোগ হ্রাস করে।
• কাঠের প্যাটার্ন বা হারিয়ে যাওয়া ফোম কাস্টিং প্রক্রিয়া পরিমাণ, মাত্রা নিয়ন্ত্রণ, এবং পৃষ্ঠ সমাপ্তি প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে।
• কার্বন ইস্পাত সংস্করণগুলির জন্য দড়ি-যোগাযোগ পৃষ্ঠগুলি পোশাকযুক্ত এবং মসৃণ হয়; প্রয়োজন হলে স্টেইনলেস স্টিলের সংস্করণগুলি পোলিশ করা যেতে পারে।
• মেশিনের জন্য মেশিনের জন্য মেশিনের জন্য মেশিনের জন্য মেশিনের জন্য মেশিনের জন্য মেশিনের জন্য মেশিনের জন্য মেশিন।
• 50 মিমি ওয়েল্ড-পরিসীমার এলাকাটি নিয়ন্ত্রণ করা হয় যাতে ত্রুটিগুলি এড়ানো যায় যা শক বডি এবং ডেক কাঠামোর মধ্যে ওয়েল্ডিং গুণমানকে প্রভাবিত করতে পারে।
• ডেক ওয়েল্ডেড ইনস্টলেশন একটি শক্তিশালী এবং পরিষ্কার সংযোগ প্রদান করে যখন সঠিক ডেক রিইনফোর্সমেন্ট এবং অনুমোদিত ওয়েল্ডিং পদ্ধতির সাথে মিলিত হয়।
• কাঠামোগত অপ্টিমাইজেশান বা প্রজেক্ট রিভিউয়ের জন্য যখন প্রয়োজন হয় তখন সীমিত উপাদান বিশ্লেষণ সরবরাহ করা যেতে পারে।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ CB34-76 টাইপ সি → এই ক্ষেত্রটি ব্যবহার করুন যখন জাহাজের অঙ্কন বা শিপইয়ার্ড স্পেসিফিকেশনে CB34 টাইপ সি মোরিং চোকের প্রয়োজন হয়।
• ইনস্টলেশনঃ ডেক ওয়েল্ড → ডেক-মাউন্টড মোরিং দড়ি গাইডেন্সের জন্য উপযুক্ত।
• উপাদানঃ C-Mn ইস্পাত / ইস্পাত ইস্পাত / বিশেষ ইস্পাত যা নিশ্চিত করা হবে → জাহাজের পরিষেবা পরিবেশ এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নির্বাচন করুন।
• দড়ি আকারঃ ইস্পাত তারের দড়ি 15 ′′43.5 মিমি / ফ্লেক্স দড়ি পরিধি 125 ′′325 মিমি / নাইলন দড়ি 30 ′′90 মিমি → প্রধান মডেল নির্বাচন ভিত্তি হিসাবে ব্যবহৃত।
• পৃষ্ঠ চিকিত্সাঃ Sa2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার / স্টেইনলেস স্টীল পলিশিং → উদ্ধৃতির আগে নিশ্চিত করুন।
• পরিদর্শনঃ নির্মাতার পরিদর্শন / শ্রেণীর পরিদর্শন নিশ্চিত করা → শংসাপত্রের ক্ষেত্রটি প্রকল্পের প্রয়োজনীয়তা অনুসরণ করবে।
• এফইএ যাচাইকরণঃ প্রয়োজন হলে পাওয়া যায় → বিশেষ প্রকল্প বা গ্রাহকের ইঞ্জিনিয়ারিং পর্যালোচনার জন্য দরকারী।

অনুসন্ধান গাইড

• প্রয়োজনীয় স্ট্যান্ডার্ড এবং প্রকারঃ CB34-76 টাইপ সি, অথবা যদি ভিন্ন হয় তবে অঙ্কন প্রদান করুন।
• দড়ি প্রকার এবং আকারঃ ইস্পাত তারের দড়ি ব্যাসার্ধ, লিন্স দড়ি পরিধি, বা নাইলন দড়ি ব্যাসার্ধ।
• উপাদান প্রয়োজনীয়তাঃ C-Mn ইস্পাত, স্টেইনলেস স্টীল বা বিশেষ ইস্পাত গ্রেড ঢালাই।
• পৃষ্ঠের চিকিত্সার প্রয়োজনীয়তাঃ প্রাইমার লেপ, চূড়ান্ত পেইন্ট সিস্টেম, বা স্টেইনলেস স্টীল পলিশিং।
• পরিমাণ এবং জাহাজের ধরনঃ নতুন নির্মাণ, মেরামত, ছোট জাহাজ, কাজের নৌকা, ট্যাগ, বারজ বা অন্য প্রয়োগ।
• ইনস্টলেশন ডায়াগ্রাম বা ডেক বিন্যাস ডায়াগ্রাম, যদি পাওয়া যায়।
• প্রয়োজনীয় শংসাপত্রঃ নির্মাতার পরীক্ষার শংসাপত্র, উপাদান শংসাপত্র বা শ্রেণির শংসাপত্র।
• ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময়।

কিভাবে কাজ করে

• Deck welding and reinforcement → Rope enters the rounded chock opening → Contact surface guides the mooring rope direction → Smooth radius reduces local rope abrasion → Mooring load is transferred through the welded deck structure
• অ্যাপ্লিকেশন
• ছোট নৌকা ∙ ০ টি ওয়ার্কবোট ∙ ০ টি টগ ∙ ০ টি বারগ ∙ ০ টি মাছ ধরার নৌকা ∙ ০ টি সার্ভিস বোট ∙ ০ টি ডেক মোরিং ব্যবস্থা যার জন্য সিবি৩৪ টাইপ সি ওয়েলডেড চক দরকার

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেশন প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুযায়ী ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

অর্ডার

• CB34-76 টাইপ সি মডেল নিশ্চিত করুন অথবা জাহাজের অঙ্কন আইটেম নম্বর প্রদান করুন।
• মডেল নির্বাচন করার জন্য দড়ি টাইপ এবং আকার নিশ্চিত করুন।
• উপাদান, পৃষ্ঠ চিকিত্সা এবং স্টেইনলেস স্টীল পলিশিং প্রয়োজন কিনা তা নিশ্চিত করুন।
• পরিমাণ, প্রয়োজনীয় শংসাপত্র এবং পরিদর্শনের সুযোগ নিশ্চিত করুন।
• ডেলিভারির গন্তব্য, প্যাকেজিং প্রয়োজনীয়তা এবং প্রয়োজনীয় ডেলিভারি তারিখ নিশ্চিত করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: সঠিক CB34 টাইপ সি মোরিং চক আকার নির্বাচন করা উচিত?

উত্তর 1: আকারটি প্রকৃত মোরিং দড়ি প্রকার এবং আকার অনুযায়ী নির্বাচন করা উচিত। টেবিল প্রতিটি মডেলের জন্য সর্বোচ্চ ইস্পাত তারের দড়ি ব্যাসার্ধ, লিন্স দড়ি পরিধি এবং নাইলন দড়ি ব্যাসার্ধ দেয়।ডেক স্পেস এবং ইনস্টলেশন অঙ্কন অর্ডার করার আগে চেক করা উচিত.

প্রশ্ন ২ঃ CB34 টাইপ সি মোরিং চকটি স্টেইনলেস স্টিলের মধ্যে সরবরাহ করা যেতে পারে?

উত্তরঃ হ্যাঁ, স্ট্যান্ডার্ড পণ্যটি সি-এমএন স্টিলের ঢালাইতে সরবরাহ করা যেতে পারে এবং জারা প্রতিরোধের, চেহারা বা বিশেষ পরিষেবার অবস্থার প্রয়োজন হলে স্টেইনলেস স্টিল নিয়ে আলোচনা করা যেতে পারে।পলিশিং সাধারণত শুধুমাত্র স্টেইনলেস স্টীল যোগাযোগ পৃষ্ঠ উপর প্রয়োগ করা হয় যখন নির্দিষ্ট.

প্রশ্ন 3: কাস্টিং স্টিলের ডেক ওয়েল্ড মোরিং চকের জন্য কোন মানের পয়েন্টগুলি পরীক্ষা করা উচিত?

A3: মূল পয়েন্টগুলির মধ্যে রয়েছে মসৃণ দড়ি-যোগাযোগের পৃষ্ঠ, স্বীকৃত সামুদ্রিক ঢালাইয়ের সীমার মধ্যে নিয়ন্ত্রিত ঢালাইয়ের নির্দেশাবলী, 50 মিমি ঢালাইয়ের পার্শ্ববর্তী অঞ্চলে কোনও ওয়েডিং প্রভাবিত ত্রুটি নেই,সঠিক রূপরেখা মাত্রাপ্রকল্পের প্রয়োজনীয়তা অনুসারে সঠিক পৃষ্ঠ চিকিত্সা এবং শংসাপত্রের সুযোগ।

গুরুত্বপূর্ণ ইঞ্জিনিয়ারিং নোট

• এই পণ্যটি ডেক ওয়েল্ডেড ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে। ডেক রিইনফোর্সমেন্ট এবং ওয়েল্ডিংয়ের বিবরণ জাহাজের কাঠামোর উপর নির্ভর করে জাহাজ নির্মাণকারী বা ডিজাইনার দ্বারা নিশ্চিত করা হবে।
• কাস্টিং পৃষ্ঠের নির্দেশাবলী প্রযোজ্য পরিদর্শন মান এবং শ্রেণীর প্রয়োজনীয়তা অনুযায়ী মূল্যায়ন করা হবে। গ্রহণযোগ্য নির্দেশাবলী শক্তি, ওয়েল্ডিং বা পরিষেবা কর্মক্ষমতা প্রভাবিত করবে না.
• কার্বন ইস্পাত পণ্যগুলির জন্য, লেপ দেওয়ার আগে যোগাযোগের পৃষ্ঠটি পোশাকযুক্ত এবং মসৃণ হয়। স্টেইনলেস স্টিল পণ্যগুলির জন্য, প্রয়োজন হলে পলিশিং নির্দিষ্ট করা যেতে পারে।
• ক্লাস শংসাপত্র, উপাদান শংসাপত্র এবং পরিদর্শন উপস্থিতি অর্ডার দেওয়ার আগে নিশ্চিত করা উচিত কারণ শংসাপত্রের ব্যয় এবং নেতৃত্বের সময় পরিবর্তিত হতে পারে।
