বন্দর এবং সামুদ্রিক টার্মিনালের জন্য সুপার সেল রাবার ফেন্ডার

বন্দর এবং সামুদ্রিক টার্মিনালের জন্য সুপার সেল রাবার ফেন্ডার

পণ্যের সংক্ষিপ্ত বিবরণ

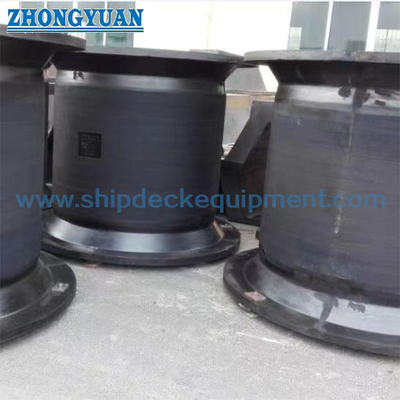

বন্দর এবং সামুদ্রিক টার্মিনালের জন্য সুপার সেল রাবার ফেন্ডার হল একটি স্থির অক্ষীয়-সংকোচন ফেন্ডার যার একটি ফাঁপা নলাকার রাবার বডি এবং অবিচ্ছেদ্য মাউন্টিং ফ্ল্যাঞ্জ রয়েছে। সরবরাহকৃত সিরিজটি 400 থেকে 3,000 মিমি পর্যন্ত নামমাত্র উচ্চতা কভার করে, 52.5% অক্ষীয় ডিফ্লেকশনে ক্যাটালগ-রেটেড পারফরম্যান্স সহ। জ্যামিতি লোড স্থানান্তরের জন্য একটি বিস্তৃত মাউন্টিং ফুটপ্রিন্ট সরবরাহ করে বার্থ কাঠামোর মধ্যে এবং একটি ইস্পাত ফ্রন্টাল প্যানেল ব্যবহার করে সিস্টেমগুলির জন্য উপযুক্ত।

একটি সম্পূর্ণ সেল ফেন্ডার সিস্টেমে একটি বা একাধিক রাবার ইউনিট একটি তৈরি করা বন্ধ-বাক্স ইস্পাত ফ্রন্ট প্যানেল, বোল্ট করা UHMW-PE ফেসিং প্যাড, অ্যাঙ্কর এবং হট-ডিপ গ্যালভানাইজড সাপোর্ট/রেস্ট্রেইন্ট চেইন একত্রিত করা যেতে পারে। চূড়ান্ত ফেন্ডার গ্রেড, প্যানেল এলাকা এবং চেইন বিন্যাস বার্থিং শক্তি, অনুমোদিত প্রতিক্রিয়া শক্তি, জাহাজের হুল-চাপ সীমা, ইনস্টলেশন ক্লিয়ারেন্স এবং প্রকল্প-নির্দিষ্ট অপারেটিং অবস্থার উপর ভিত্তি করে নির্বাচন করা হয়।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরণ: স্থির সেল-টাইপ মেরিন রাবার ফেন্ডার
• সরবরাহকৃত নামমাত্র উচ্চতার পরিসীমা: 400–3,000 মিমি
• ক্যাটালগ-রেটেড অক্ষীয় ডিফ্লেকশন: 52.5%
• পারফরম্যান্স-কার্ভ রেফারেন্স কম্প্রেশন: 55% পর্যন্ত
• প্রকাশিত পারফরম্যান্স গ্রুপ: আপার-হাই | হাই | স্ট্যান্ডার্ড | লো
• সাধারণ সিস্টেম বিন্যাস: রাবার ইউনিট | বন্ধ-বাক্স ইস্পাত ফ্রন্ট প্যানেল | UHMW-PE ফেসিং প্যাড | অ্যাঙ্কর | হট-ডিপ গ্যালভানাইজড চেইন
• সাধারণ অ্যাপ্লিকেশন: কন্টেইনার, বাল্ক, তেল ও গ্যাস, সাধারণ কার্গো, ফেরি/রো-রো এবং ক্রুজ টার্মিনাল

রাবার উপাদান নিয়ন্ত্রণ: টেনসাইল শক্তি ≥16 MPa, ব্রেক করার সময় প্রসারণ ≥400%, কঠোরতা ≤78 Shore A এবং কম্প্রেশন সেট ≤30%, অতিরিক্ত রাবার-প্রপার্টি টেস্টিং প্রকল্প স্পেসিফিকেশন অনুসারে নির্বাচন করা হয়।

কাঠামো এবং ফেন্ডার সিস্টেম কনফিগারেশন

সেল রাবার উপাদান | তৈরি করা বন্ধ-বাক্স ইস্পাত ফ্রন্ট প্যানেল | যান্ত্রিকভাবে বোল্ট করা UHMW-PE ফেসিং প্যাড | অ্যাঙ্কর/এমবেডেড অংশ | ওজন, টেনশন এবং/অথবা শিয়ার চেইন সিস্টেম ডিজাইনের প্রয়োজন অনুযায়ী।

ফ্রন্ট প্যানেলটি Q355B ইস্পাতে GB/T 1591-2018 বা অনুমোদিত সমতুল্য হিসাবে নির্দিষ্ট করা হয়েছে যদি না অন্য কোনও প্রকল্প ইস্পাত গ্রেডের প্রয়োজন হয়। বন্ধ-বাক্স নির্মাণ জল প্রবেশের ঝুঁকি কমাতে একটি টাইটনেস/লিকিং চেকের অধীন। বাহ্যিক ইস্পাত পৃষ্ঠগুলি Sa 2½ পর্যন্ত প্রস্তুত করা হয় এবং ISO 12944 এর সাথে সামঞ্জস্যপূর্ণ একটি প্রকল্প-সংজ্ঞায়িত মেরিন কোটিং সিস্টেম দ্বারা সুরক্ষিত থাকে; হট-ডিপ গ্যালভানাইজিং নির্দিষ্ট করা হলে চেইন অ্যাসেম্বলির জন্য ব্যবহৃত হয়। ফেসিং প্যাডগুলি ভার্জিন কালো UV-স্থিতিশীল UHMW-PE, সাধারণত 50–80 মিমি পুরু, চূড়ান্ত পুরুত্ব যোগাযোগ চাপ, পরিধান ভাতা এবং পরিষেবা শর্তাবলী দ্বারা নির্ধারিত হয়।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন এবং অনুসন্ধান নির্দেশিকা

ধাপ 1 – বার্থিংয়ের প্রয়োজনীয়তা নির্ধারণ করুন: জাহাজের ধরণ এবং আকারের পরিসীমা, বার্থের বিন্যাস, নকশার বার্থিং শক্তি, অনুমোদিত ফেন্ডার প্রতিক্রিয়া এবং হুল-চাপ সীমা প্রদান করুন।

ধাপ 2 – উচ্চতা এবং পারফরম্যান্স গ্রুপ নির্বাচন করুন: নির্দিষ্ট অপারেটিং অবস্থায় প্রয়োজনীয় শক্তি/প্রতিক্রিয়া এনভেলপ মেলান; শুধুমাত্র নামমাত্র ফেন্ডার উচ্চতা দ্বারা নির্বাচন করবেন না।

ধাপ 3 – ফ্রন্টাল সিস্টেম নির্ধারণ করুন: প্যানেলের মাত্রা, UHMW-PE ফেসিং এলাকা/পুরুত্ব, উপলব্ধ ইনস্টলেশন ক্লিয়ারেন্স, অ্যাঙ্কর ইন্টারফেস এবং প্রয়োজনীয় ওজন/টেনশন/শিয়ার চেইন নিশ্চিত করুন।

ধাপ 4 – প্রকল্পের শর্তাবলী এবং যাচাইকরণ নিশ্চিত করুন: তাপমাত্রার পরিসীমা, বার্থিং কোণ/বেগের অনুমান, প্রযোজ্য নকশা/পরীক্ষার ভিত্তি, ডকুমেন্টেশন প্রয়োজনীয়তা এবং কোনও তৃতীয় পক্ষের সাক্ষী উল্লেখ করুন।

মূল প্রকৌশল সুবিধা

• 52.5% ক্যাটালগ-রেটেড অক্ষীয় কম্প্রেশন স্থির বার্থ ফেন্ডার সিস্টেমের জন্য একটি ব্যবহারিক শক্তি/প্রতিক্রিয়া নির্বাচন পরিসীমা সরবরাহ করে।
• বৃত্তাকার মাউন্টিং ফুটপ্রিন্ট ফেন্ডার লোডগুলিকে একটি বিস্তৃত সাপোর্ট এলাকার উপর বিতরণ করে এবং বড় ফ্রন্টাল প্যানেলের সাথে দক্ষতার সাথে একীভূত হয়।
• সেল জ্যামিতি স্বাভাবিক শিয়ার উপাদানগুলির অধীনে স্থিতিশীল; প্যানেলের ওজন, টেনসাইল লোড বা শিয়ার রেস্ট্রেটেন্সের প্রয়োজন হলে সিস্টেম চেইন যোগ করা যেতে পারে।
• H400–H3000 ডাইমেনশনাল সিরিজ পৃথক আকারের জন্য আলাদা পাতলা পৃষ্ঠা তৈরি না করে বিভিন্ন বার্থ লেআউট সমর্থন করে।

ইনস্টলেশন এবং সিস্টেম ইন্টারফেস

রাবার সেলটি বার্থ কাঠামো এবং ফ্রন্টাল প্যানেলের মধ্যে ইনস্টল করা হয়। রাবার বডিকে কোনও হস্তক্ষেপ ছাড়াই প্রসারিত এবং ডিফ্লেক্ট করার জন্য পর্যাপ্ত রেডিয়াল এবং প্রান্তের ক্লিয়ারেন্স সরবরাহ করতে হবে। একাধিক-ইউনিট বিন্যাসের জন্য, স্পেসিং অবশ্যই সংলগ্ন ফেন্ডার বা প্যানেল কাঠামোকে কম্প্রেশন চক্র জুড়ে হস্তক্ষেপ করা থেকে বিরত রাখতে হবে।

নতুন রিইনফোর্সড-কংক্রিট বার্থের জন্য, কাস্ট-ইন অ্যাঙ্করগুলি একটি সেটিং টেমপ্লেট ব্যবহার করে ইনস্টল করা যেতে পারে। বিদ্যমান কাঠামোর জন্য, কাঠামোগত যাচাইকরণের পরে উপযুক্ত পোস্ট-ইনস্টল করা অ্যাঙ্কর ব্যবহার করা যেতে পারে। চূড়ান্ত এমবেডমেন্ট, রিইনফোর্সমেন্ট, প্রান্তের দূরত্ব, প্যানেলের জ্যামিতি, চেইন ব্র্যাকেট এবং চেইন দৈর্ঘ্য অনুমোদিত প্রকল্প GA এবং অ্যাঙ্কর লেআউট দ্বারা প্রতিষ্ঠিত হয়।

পরিদর্শন এবং ডকুমেন্টেশন

বেসলাইন গুণমান যাচাইকরণের মধ্যে রয়েছে ভিজ্যুয়াল এবং ডাইমেনশনাল পরিদর্শন, রাবার ফিজিক্যাল-প্রপার্টি পরীক্ষা, এবং সম্মত পরীক্ষা শর্তে প্রতিক্রিয়া শক্তি এবং শক্তি শোষণের পূর্ণ-স্কেল কম্প্রেশন যাচাইকরণ। যেখানে ইস্পাত ফ্রন্টাল প্যানেল সরবরাহ করা হয়, ফ্যাব্রিকেশন রেকর্ডে নির্দিষ্ট করা ওয়েল্ড পরিদর্শন/NDT, বন্ধ-বাক্স টাইটনেস বা এয়ার-লিকিং টেস্টিং, কোটিং পরিদর্শন এবং ড্রাই-ফিল্ম-থিকনেস রেকর্ড অন্তর্ভুক্ত থাকতে পারে। গ্যালভানাইজড চেইন অ্যাসেম্বলি এবং UHMW-PE ফেসিং উপকরণগুলি প্রকল্প স্পেসিফিকেশনের বিরুদ্ধে যাচাই করা হয়।

PIANC ফেন্ডার গাইডলাইনস 2024 (MarCom WG211) ফেন্ডার-সিস্টেম ডিজাইন, উৎপাদন এবং পরীক্ষার জন্য বর্তমান আন্তর্জাতিক নির্দেশিকা। প্রকল্প কমপ্লায়েন্স, টাইপ অ্যাপ্রুভাল, পণ্য সার্টিফিকেশন বা সাক্ষী পরীক্ষার কোনও বিবৃতি অবশ্যই প্রকৃত চুক্তিভিত্তিক সুযোগ এবং সহায়ক রেকর্ডের সাথে যুক্ত থাকতে হবে।

অ্যাপ্লিকেশন

কন্টেইনার এবং বাল্ক টার্মিনাল | তেল ও গ্যাস টার্মিনাল | সাধারণ কার্গো বার্থ | ফেরি এবং রো-রো টার্মিনাল | ক্রুজ টার্মিনাল | নৌ এবং বহু-ব্যবহারকারী বার্থ প্রকল্প যেখানে একটি স্থির সেল-টাইপ ফেন্ডার সিস্টেম উপযুক্ত।

ড্রয়িং এবং ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

সঠিক সুপার সেল রাবার ফেন্ডার কীভাবে নির্বাচন করা হয়? — প্রয়োজনীয় বার্থিং শক্তি এবং অনুমোদিত প্রতিক্রিয়া থেকে নির্বাচন করুন, তারপর হুল চাপ, উচ্চতা, প্যানেলের আকার, ক্লিয়ারেন্স এবং প্রকল্পের পরীক্ষার শর্তাবলী পরীক্ষা করুন।

সেল ফেন্ডার কি ফ্রন্ট প্যানেল এবং UHMW-PE ফেসিং সহ সরবরাহ করা যেতে পারে? — হ্যাঁ। এটি একটি বন্ধ-বাক্স ইস্পাত প্যানেল, বোল্ট করা UHMW-PE ফেসিং, অ্যাঙ্কর এবং প্রকল্প-ডিজাইন করা চেইনগুলির সাথে একীভূত করা যেতে পারে।

সরবরাহের আগে কী যাচাই করা হয়? — সম্মত ITP তে মাত্রা, রাবার বৈশিষ্ট্য, প্রতিক্রিয়া/শক্তি কর্মক্ষমতা, প্যানেল ফ্যাব্রিকেশন/টাইটনেস, সুরক্ষা ব্যবস্থা এবং উপাদান/নথি রেকর্ড অন্তর্ভুক্ত থাকতে পারে।
