ফ্রেম ডক এবং মেরিন টার্মিনালের জন্য জিডি / উইং টাইপ রাবার ফেন্ডার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টাইপ: | জিডি | প্রযোজ্য: | ফ্রেম টার্মিনাল |
|---|---|---|---|
| সাক্ষ্যদান: | CCS, BV, ABS and SGS | ||
| বিশেষভাবে তুলে ধরা: | সিসিএস জিডি টাইপ রাবার ফেন্ডার,জিডি টাইপ রাবার ফেন্ডার,ডক্সের জন্য জিডি রাবার ফেন্ডার |
||
পণ্যের বর্ণনা

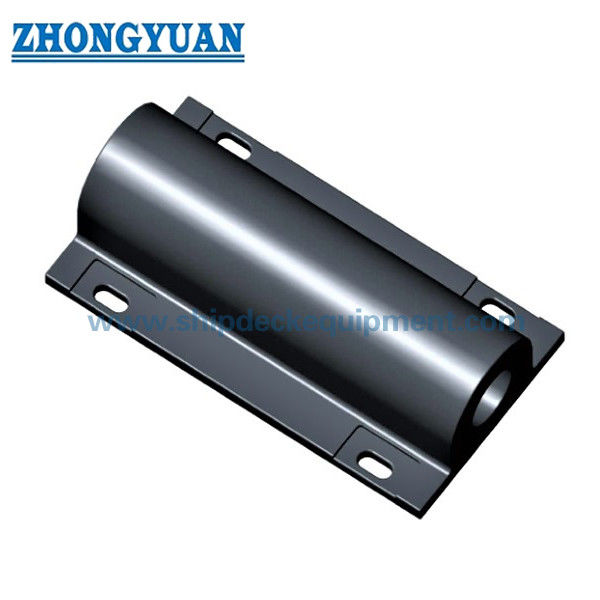

ফ্রেম ডক এবং মেরিন টার্মিনালের জন্য GD / উইং টাইপ রাবার ফেন্ডার
পণ্যের সংক্ষিপ্ত বিবরণ
ফ্রেম ডক এবং মেরিন টার্মিনালের জন্য GD / উইং টাইপ রাবার ফেন্ডার হল একটি স্থির সলিড-রাবার প্রোফাইল ফেন্ডার যা দুটি নামমাত্র সেকশন উচ্চতায় সরবরাহ করা হয়, ২৮০ এবং ৩০০ মিমি, ১,০০০ থেকে ২,৫০০ মিমি পর্যন্ত ক্যাটালগ দৈর্ঘ্য সহ। প্রোফাইলটি ফ্রেম-ডক এবং বার্থ-সাইড অ্যাপ্লিকেশনগুলির জন্য উদ্দিষ্ট যেখানে তুলনামূলকভাবে বিস্তৃত মাউন্টিং ফুটপ্রিন্ট এবং পুনরাবৃত্তিযোগ্য সরাসরি-ফিক্সিং ব্যবস্থা প্রয়োজন।
সরবরাহকৃত পারফরম্যান্স টেবিলে ৫০% ডিজাইন কম্প্রেশনে প্রতিক্রিয়া শক্তি এবং শক্তি শোষণ প্রদান করা হয়েছে। প্রতিটি সেকশন উচ্চতার জন্য, প্রতিক্রিয়া শক্তি এবং শক্তি ক্যাটালগ দৈর্ঘ্যের সাথে আনুপাতিকভাবে বৃদ্ধি পায়, যা উপলব্ধ বার্থ স্পেসকে প্রয়োজনীয় ফেন্ডার ক্ষমতার সাথে মেলানোর জন্য একটি সহজ ভিত্তি প্রদান করে।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরণ: GD / উইং-প্রোফাইল সলিড রাবার ফেন্ডার
- নামমাত্র সেকশন উচ্চতা: ২৮০ মিমি | ৩০০ মিমি
- ক্যাটালগ ইউনিট দৈর্ঘ্য: ১,০০০ | ১,৫০০ | ২,০০০ | ২,৫০০ মিমি
- প্রকাশিত পারফরম্যান্স পয়েন্ট: ৫০% ডিজাইন কম্প্রেশন
- প্রতিক্রিয়া পরিসীমা: সরবরাহকৃত সিরিজ জুড়ে ৩৭১–১,১০২.৫ kN
- শক্তি শোষণ পরিসীমা: সরবরাহকৃত সিরিজ জুড়ে ১৪–৪৪ kJ
- ক্যাটালগ পারফরম্যান্স টলারেন্স: ±১০%
কাঠামো এবং কনফিগারেশন
উইং-প্রোফাইল রাবার বডি | প্রশস্ত পিছনের মুখ | দৈর্ঘ্য বরাবর একাধিক ফিক্সিং অবস্থান | ফ্রেম-ডক / বার্থ সাপোর্ট স্ট্রাকচারে সরাসরি মাউন্টিং | H280 এবং H300 সেকশন পরিবারে সরবরাহ করা হয়।
প্রধান প্রযুক্তিগত প্যারামিটার
সরবরাহকৃত সিরিজ – প্রধান মাত্রা
|
ধরণ |
H |
B |
b |
L |
Q |
P |
S |
h |
T |
t |
n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GD280 × 1000 | 280 | 540 (600) | 430 (490) | 1000 | 150 | 700 | 165 / 170 | 120 | 82 / 90 | 41 / 45 | 1 |
| GD280 × 1500 | 280 | 540 (600) | 430 (490) | 1500 | 150 | 600 | 165 / 190 | 120 | 82 / 90 | 41 / 45 | 2 |
| GD280 × 2000 | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280 × 2500 | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300 × 1000 | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300 × 1500 | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300 × 2000 | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300 × 2500 | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
৫০% কম্প্রেশনে প্রকাশিত পারফরম্যান্স
|
ধরণ |
ডিজাইন কম্প্রেশন (%) |
প্রতিক্রিয়া শক্তি (kN) |
শক্তি শোষণ (kJ) |
টলারেন্স |
|---|---|---|---|---|
| GD280 × 1000 | 50 | 371 | 14 | ±10% |
| GD280 × 1500 | 50 | 557 | 21 | ±10% |
| GD280 × 2000 | 50 | 742 | 28 | ±10% |
| GD280 × 2500 | 50 | 927.5 | 35 | ±10% |
| GD300 × 1000 | 50 | 441 | 17.6 | ±10% |
| GD300 × 1500 | 50 | 661.5 | 26.4 | ±10% |
| GD300 × 2000 | 50 | 882 | 35.2 | ±10% |
| GD300 × 2500 | 50 | 1102.5 | 44 | ±10% |
নির্বাচন এবং অনুসন্ধানের নির্দেশিকা
ধাপ ১ – প্রয়োজনীয় সেকশন পরিবার নিশ্চিত করুন: বিদ্যমান অঙ্কন, উপলব্ধ গভীরতা এবং পারফরম্যান্স লক্ষ্য অনুযায়ী GD280 বা GD300।
ধাপ ২ – প্রকাশিত ৫০% প্রতিক্রিয়া/শক্তি মান ব্যবহার করে ১,০০০ থেকে ২,৫০০ মিমি পর্যন্ত ইউনিট দৈর্ঘ্য নির্বাচন করুন।
ধাপ ৩ – প্রাথমিক GD280 আকারের জন্য বন্ধনীতে বিকল্প মান দেখানো হলে সঠিক মাত্রিক ভ্যারিয়েন্ট নিশ্চিত করুন।
ধাপ ৪ – হার্ডওয়্যার নির্বাচনের জন্য ফ্রেম-ডক / বার্থ সাপোর্ট অঙ্কন, ফিক্সিং-হোল ব্যবস্থা, ব্যাকিং স্ট্রাকচার এবং ক্ষয়কারী পরিবেশ সরবরাহ করুন।
ধাপ ৫ – পরিমাণ, পরিদর্শন / পরীক্ষার প্রয়োজনীয়তা, ডকুমেন্টেশন এবং ডেলিভারি গন্তব্য নিশ্চিত করুন।
মূল প্রকৌশল সুবিধা
- দুটি প্রমিত সেকশন উচ্চতা চারটি ক্যাটালগ দৈর্ঘ্যের সাথে একটি কম্প্যাক্ট নির্বাচন ম্যাট্রিক্স সরবরাহ করে।
- প্রকাশিত ৫০% প্রতিক্রিয়া এবং শক্তি মান প্রতিটি সেকশন পরিবারের মধ্যে ফেন্ডার দৈর্ঘ্যের সাথে সামঞ্জস্যপূর্ণভাবে স্কেল করে।
- প্রশস্ত উইং প্রোফাইল ফ্রেম-ডক এবং বার্থ-সাইড ব্যবস্থার জন্য একটি স্থিতিশীল সরাসরি-মাউন্ট ইন্টারফেস সরবরাহ করে।
- সাধারণ এক-পিস রাবার নির্মাণ ফ্রন্ট-প্যানেল ফেন্ডার সিস্টেমের তুলনায় সিস্টেমের উপাদানগুলির সংখ্যা হ্রাস করে।
ইনস্টলেশন এবং সিস্টেম ইন্টারফেস
GD / উইং ফেন্ডারগুলি সরাসরি সাপোর্টিং ফ্রেম, ডক বা বার্থ স্ট্রাকচারে ফিক্স করা হয়। চূড়ান্ত বোল্ট, ওয়াশার, ব্যাকিং প্লেট, প্রান্তের দূরত্ব এবং স্থানীয় সাপোর্ট ডিটেলগুলি প্রকল্পের লোড এবং সাপোর্ট উপাদান থেকে নির্বাচন করা হয়। সরবরাহকৃত GD280 উৎসে দেখানো বিকল্প মাত্রিক মানগুলি একটি নির্দিষ্ট হার্ডওয়্যার সময়সূচী প্রকাশের আগে একটি অনুমোদিত অঙ্কনের সাথে যুক্ত করা উচিত।
পরিদর্শন এবং ডকুমেন্টেশন
বেসলাইন কোয়ালিটি কন্ট্রোলের মধ্যে ভিজ্যুয়াল ইন্সপেকশন, ডাইমেনশনাল ভেরিফিকেশন এবং রাবার ফিজিক্যাল-প্রপার্টি টেস্টিং অন্তর্ভুক্ত। যেখানে একটি পরিমাণগত প্রতিক্রিয়া-ফোর্স / শক্তি-শোষণ টেবিল সম্মত পণ্যের স্পেসিফিকেশনের অংশ, সেখানে সংজ্ঞায়িত পরীক্ষার শর্তে গ্যারান্টিযুক্ত পারফরম্যান্স যাচাই করার জন্য পূর্ণ-স্কেল কম্প্রেশন টেস্টিং প্রকল্পের ITP-তে অন্তর্ভুক্ত করা যেতে পারে।
PIANC Fender Guidelines 2024 (MarCom WG211) ফেন্ডার-সিস্টেম ডিজাইন, উত্পাদন এবং পরীক্ষার নীতিগুলির জন্য বর্তমান প্রকৌশল রেফারেন্স হিসাবে ব্যবহৃত হয়। টাইপ অনুমোদন, পণ্য সার্টিফিকেশন, তৃতীয় পক্ষের পর্যবেক্ষণ এবং ক্লাস ডকুমেন্টেশন শুধুমাত্র তখনই উল্লেখ করা হয় যখন সংশ্লিষ্ট সুযোগ সম্মত এবং নথিভুক্ত করা হয়েছে।
অ্যাপ্লিকেশন
ফ্রেম ডক | মেরিন টার্মিনাল | কোয়ে-সাইড সুরক্ষা | ভেসেল-সাইড সুরক্ষা | ফ্লোটিং ডক | প্রতিস্থাপন প্রোফাইল-ফেন্ডার ইনস্টলেশন
অঙ্কন এবং ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: ৫০% মান কি বোঝায়? — এটি সরবরাহকৃত ডিজাইন কম্প্রেশন পয়েন্ট যেখানে ক্যাটালগ প্রতিক্রিয়া শক্তি এবং শক্তি শোষণ মান উল্লেখ করা হয়েছে।
প্রশ্ন ২: GD280 এবং GD300 কিভাবে তুলনা করা উচিত? — উপলব্ধ ইনস্টলেশন গভীরতা, নির্বাচিত ইউনিট দৈর্ঘ্য, প্রয়োজনীয় শক্তি শোষণ এবং সরবরাহকৃত পারফরম্যান্স টেবিল ব্যবহার করে অনুমোদিত প্রতিক্রিয়া শক্তি তুলনা করুন।
প্রশ্ন ৩: বন্ধনীতে থাকা GD280 মাত্রা কি দ্বিতীয় স্ট্যান্ডার্ড গ্রেড? — উৎস বিকল্প মাত্রিক মান দেখায় কিন্তু তাদের সঠিক ভ্যারিয়েন্ট ম্যাপিং সংজ্ঞায়িত করে না; একটি নির্দিষ্ট কনফিগারেশন প্রকাশের আগে অনুমোদিত অঙ্কন ব্যবহার করুন।
