জাহাজ এবং ডকের পাশের জন্য ট্র্যাপিজয়েডাল রাবার ফেন্ডার

জাহাজ এবং ডক সাইড জন্য Trapezoidal রাবার Fender

পণ্যের সংক্ষিপ্ত বিবরণ

জাহাজ এবং ডক সাইডের জন্য ট্র্যাপিজয়েডাল রাবার ফ্যান্ডার একটি সলিড রাবার প্রোফাইল যা জাহাজের পাশ এবং ডক সাইড সুরক্ষার জন্য একটি কোপযুক্ত ক্রস-সেকশন সহ।সরবরাহকৃত সিরিজ ছয়টি ক্রস-সেকশন বিকল্প অন্তর্ভুক্ত, চারটি বিস্তারিত ফিক্সিং মাত্রা এবং দুটি বৃহত্তর 500 মিমি প্রোফাইল সহ 1,500 মিমি ইউনিট দৈর্ঘ্যের তালিকাভুক্ত।

এই পৃষ্ঠায় আন্তর্জাতিক বর্ণনামূলক শব্দটি ব্যবহার করা হয়েছে “ট্রাপেজিয়াম রাবার ফ্যান্ডার”; “ট্রাপেজিয়াম রাবার ফ্যান্ডার” একটি দ্বিতীয় অনুসন্ধান বাক্যাংশ হিসাবে বজায় রাখা হয়েছে কারণ এটি সরবরাহিত উত্সে উপস্থিত।

দ্রুত বিবরণী

• পণ্যের ধরনঃ ট্রাপিজয়েডাল/ট্রাপিজিয়াম সলিড রাবার প্রোফাইল ফ্যান্ডার
• সরবরাহকৃত নামমাত্র বি পরিসীমাঃ 300 ₹ 500 মিমি
• সরবরাহকৃত নামমাত্র এইচ ব্যাপ্তিঃ 250×500 মিমি
• চারটি ছোট প্রোফাইলের জন্য সরবরাহিত বিস্তারিত ফিক্সিং মাত্রা
• দুটি 500 মিমি প্রোফাইলের জন্য তালিকাভুক্ত ইউনিট দৈর্ঘ্যঃ 1,500 মিমি
• অ্যাপ্লিকেশনঃ জাহাজের পাশ এবং ডক পাশ
• পারফরম্যান্স প্রকাশের অবস্থাঃ মাত্রা সরবরাহ করা হয়েছে; কোন সম্পূর্ণ সংখ্যাগত প্রতিক্রিয়া/শক্তি টেবিল সরবরাহ করা হয়নি

কাঠামো ও কনফিগারেশন

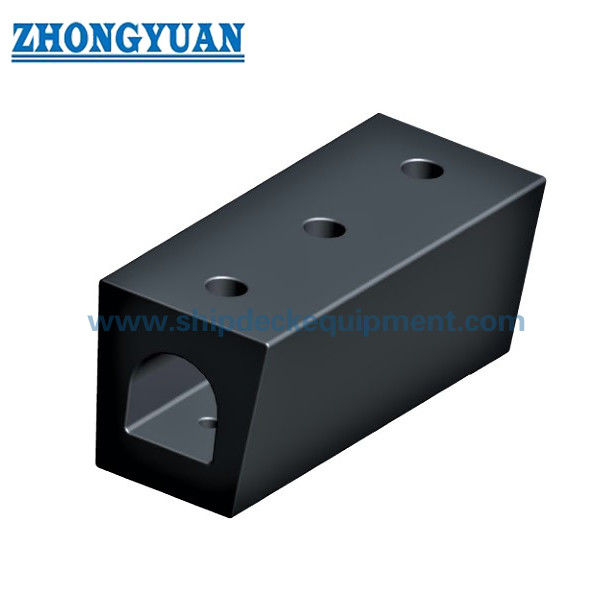

কোপযুক্ত/ট্রেপজয়েডাল সলিড রাবারের ক্রস-সেকশন। বিস্তারিত প্রোফাইলের উপর কেন্দ্রীয় অভ্যন্তরীণ খোলার / ফিক্সিং জ্যামিতি।

প্রোফাইলের আকৃতি নির্বাচিত আকারের বাইরের যোগাযোগের প্রস্থের তুলনায় একটি সংকীর্ণ মাউন্টিং মুখ দেয়।চূড়ান্ত দৈর্ঘ্য এবং ফিক্সিং জ্যামিতি নির্বাচিত বিভাগের জন্য অনুমোদিত পণ্য অঙ্কন অনুসরণ করতে হবে.

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচন ও অনুসন্ধান গাইড

ধাপ ১ ️ বিদ্যমান ইনস্টলেশন বা উপলব্ধ মাউন্টিং এনভেলপ থেকে প্রয়োজনীয় ক্রস-সেকশন নিশ্চিত করুন।

ধাপ ২ ️ মোট দৈর্ঘ্য, ফিক্সিং জ্যামিতি এবং ইনস্টলেশনটি জাহাজের পাশে বা ডকের পাশে কিনা তা নিশ্চিত করুন।

ধাপ ৩ 👉 সমর্থন কাঠামোর উপাদান, বোল্ট / সমর্থন বিন্যাস এবং প্রত্যাশিত যোগাযোগের দিক সরবরাহ করুন।

ধাপ ৪ ️ যদি পরিমাপযোগ্য পারফরম্যান্সের প্রয়োজন হয়, তাহলে লক্ষ্য প্রতিক্রিয়া/শক্তি ভিত্তি প্রদান করুন এবং গণনা বা পূর্ণ-স্কেল যাচাইকরণের প্রয়োজনীয়তা নির্দিষ্ট করুন।

ধাপ ৫ ️ পরিমাণ, নথিপত্র, পরিদর্শন এবং সরবরাহের প্রয়োজনীয়তা নিশ্চিত করুন।

ইঞ্জিনিয়ারিং এর প্রধান সুবিধা

• কোপযুক্ত প্রোফাইল একটি বিকল্প যোগাযোগ জ্যামিতি প্রদান করে যেখানে একটি সহজ বর্গক্ষেত্র বা ডি প্রোফাইল উপলব্ধ ইনস্টলেশন স্পেসের সাথে মেলে না।
• সরবরাহকৃত ছয়টি ক্রস-সেকশন 250 ′′ 500 মিমি নামমাত্র উচ্চতা এবং একাধিক বেস-প্রস্থ সম্পর্ক জুড়ে।
• সরাসরি কঠিন কাঁচামাল নির্মাণ জাহাজ এবং ডক সাইড অ্যাপ্লিকেশন সহজেই প্রতিস্থাপন সমর্থন করে।
• প্রকল্পের পরিকল্পনা করার জন্য 1500 মিমি ইউনিট দৈর্ঘ্যের সাথে 500 মিমি বড় প্রোফাইল সরবরাহ করা হয়।

ইনস্টলেশন ও সিস্টেম ইন্টারফেস

Trapezoidal fender অনুমোদিত প্রোফাইল-নির্দিষ্ট গর্ত এবং সমর্থন বিন্যাস ব্যবহার করে জাহাজ বা ডক সমর্থন কাঠামোর সাথে সংযুক্ত করা হয়। চূড়ান্ত বোল্ট আকার, দূরত্ব,স্থানীয় শক্তিশালীকরণ এবং ইনস্টলেশন ক্লিয়ারেন্স নির্বাচিত বিভাগ থেকে নির্ধারিত হয়, সহায়ক উপাদান এবং প্রকল্পের লোড বেস।

পরিদর্শন ও নথিপত্র

প্রাথমিক মান নিয়ন্ত্রণের মধ্যে রয়েছে চাক্ষুষ পরিদর্শন, মাত্রা যাচাইকরণ এবং রাবারের শারীরিক বৈশিষ্ট্য পরীক্ষা।সরবরাহিত পণ্য উপাদান একটি নির্ভরযোগ্য টেবিলযুক্ত কর্মক্ষমতা ভিত্তি প্রদান করে না যখন কোন সংখ্যাগত প্রতিক্রিয়া শক্তি / শক্তি শোষণ দাবি যোগ করা হয় না.

প্রকল্পের নকশা এবং পরীক্ষার লজিকের জন্য বর্তমান ফান্ডার-সিস্টেম ইঞ্জিনিয়ারিং গাইডেন্স ব্যবহার করা হয়, যখন টাইপ অনুমোদন, পণ্য সার্টিফিকেশন,তৃতীয় পক্ষের সাক্ষ্যদান এবং ক্লাস ডকুমেন্টেশন শুধুমাত্র যখন সংশ্লিষ্ট সুযোগ সম্মত হয়েছে এবং নথিভুক্ত করা হয়.

অ্যাপ্লিকেশন

জাহাজের পাশগুলোতে। ডকের পাশগুলোতে। শুকনো ডকের সুরক্ষা। ভাসমান ডকের প্রান্তগুলোতে।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ "ট্রাপেসিয়াম রাবার ফেনডার" কি একই অনুসন্ধানের উদ্দেশ্য? হ্যাঁ। সরবরাহিত উত্সটি "ট্রাপেসিয়াম" ব্যবহার করে, যখন "ট্রাপেজিয়াম রাবার ফেনডার" আরও স্পষ্ট বর্ণনামূলক পৃষ্ঠার নাম।

প্রশ্ন ২ঃ দুইটি ৫০০ মিমি প্রোফাইলের জন্য D, d এবং h খালি কেন? ️ সরবরাহিত টেবিলে কেবলমাত্র B, B1, H এবং L = ১৫০০ এই সারিগুলির জন্য; অনুপস্থিত ফিক্সিং মাত্রা অনুমান করা হয় না।

প্রশ্ন 3: প্রতিক্রিয়া এবং শক্তির মানগুলি প্রকাশিত হয়? ️ কোনও নির্ভরযোগ্য সংখ্যাসূচক পারফরম্যান্স টেবিল সরবরাহ করা হয়নি। পরিমাণগত পারফরম্যান্স অনুমোদিত পণ্য গণনা বা পরীক্ষার ভিত্তিতে আসা উচিত।
