জাহাজ এবং সামুদ্রিক টার্মিনালের জন্য আয়তক্ষেত্রাকার রাবার ফ্যান্ডার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টাইপ: | এসডি | প্রযোজ্য: | জাহাজের পাশ, ড্রাইডক, ভাসমান ডক, ওয়ে সাইড |
|---|---|---|---|
| সাক্ষ্যদান: | CCS, BV, ABS and SGS | ||
| বিশেষভাবে তুলে ধরা: | রাবার বোট ডক বাম্পার গার্ড,এসডি রাবার বোট ডক বাম্পার গার্ড,এসজিএস ডক রাবার ফেন্ডার |
||
পণ্যের বর্ণনা
জাহাজ এবং সামুদ্রিক টার্মিনালের জন্য আয়তক্ষেত্রাকার রাবার ফ্যান্ডার
পণ্যের সংক্ষিপ্ত বিবরণ
নৌকা এবং মেরিন টার্মিনালের জন্য স্কয়ার এবং রেকট্যাঙ্গুলার রাবার ফ্যান্ডার একটি পৃষ্ঠায় দুটি ঘনিষ্ঠভাবে সম্পর্কিত কঠিন রাবার প্রোফাইল পরিবারকে একত্রিত করে যাতে পাতলা সামগ্রীটি পুনরাবৃত্তি করা যায় না।সরবরাহকৃত বর্গক্ষেত্র সিরিজটি সোর্স কোড এসসি ব্যবহার করেউভয়ই জাহাজের পাশে, শুকনো ডক, ভাসমান ডক এবং কয়েন সাইড সুরক্ষার জন্য ডিজাইন করা হয়েছে।
সরবরাহিত ১,০০০ মিমি রেফারেন্স সিরিজটি ১৫০, ২০০, ২৫০, ৩০০ এবং ৪০০ মিমি নামমাত্র বিভাগগুলিকে কভার করে।উত্স নথিতে সাধারণ পারফরম্যান্স কার্ভ অন্তর্ভুক্ত রয়েছে কিন্তু একটি সম্পূর্ণ সংখ্যাসূচক প্রতিক্রিয়া-শক্তি / শক্তি শোষণ টেবিল সরবরাহ করে না, তাই এই পৃষ্ঠায় নির্বাচনটি মাত্রা এবং প্রকল্প-নির্দিষ্ট কর্মক্ষমতা যাচাইয়ের উপর ভিত্তি করে।
দ্রুত বিবরণী
- পণ্যের ধরনঃ বর্গক্ষেত্র / আয়তক্ষেত্রাকার সলিড রাবার প্রোফাইল fender
- সরবরাহকৃত সিরিজঃ স্কোয়ার এসসি প্রোফাইল।
- নামমাত্র খণ্ডের আকারঃ 150×400 মিমি
- ক্যাটালগের রেফারেন্স দৈর্ঘ্যঃ ১,০০০ মিমি
- সরবরাহিত টেবিলে সাধারণ ফিক্সিংয়ের সংখ্যাঃ ১,০০০ মিমি ইউনিট প্রতি ৩ টি গর্ত
- প্রয়োগঃ জাহাজের পাশ, শুকনো ডক, ভাসমান ডক এবং কয়েন পাশ
- পারফরম্যান্স ডেটাঃ উত্স কার্ভ উপলব্ধ; কোনও নির্ভরযোগ্য পূর্ণ সংখ্যাসূচক টেবিল সরবরাহ করা হয়নি
কাঠামো ও কনফিগারেশন
কঠিন বর্গক্ষেত্রাকার / আয়তক্ষেত্রাকার রাবার শরীর. কেন্দ্রীয় বা এমবেডেড ফিক্সিং জ্যামিতি সরবরাহিত প্রোফাইল অঙ্কন অনুযায়ী.000 মিমি দৈর্ঘ্য। প্রজেক্ট-নির্দিষ্ট প্রসারিত অন্যান্য দৈর্ঘ্য / বিভাগে প্রয়োজন হলে.
সোর্স কোড এসসি এবং এসডি শুধুমাত্র সিরিজ রেফারেন্স হিসাবে রাখা হয়। পৃথক সুপার সেল পণ্য পরিবারের সাথে বিভ্রান্তি এড়ানোর জন্য পাবলিক পৃষ্ঠার নাম বর্ণনামূলক আন্তর্জাতিক প্রোফাইল নাম ব্যবহার করে,যা কিছু প্রাচীন নথিতে সংক্ষিপ্ত রূপ হিসাবে এসসি ব্যবহার করে.
প্রধান প্রযুক্তিগত বৈশিষ্ট্যঃ
| প্রকার | এইচ | বি | এল | গর্ত | Q | সি | h | ডি | d | মন্তব্য |
| SD150X1000 | 150 | J ৫০ | 1000 | 3 | ৩০০-৪০০ | ১০০-১৫০ | 37.5 | 55 | 25 | অন্যান্য স্পেসিফিকেশনের সাথে ফেন্ডার আলোচনা করা যেতে পারে |
| এসডি২০০এক্স১০০০ | 200 | 200 | 1000 | 3 | ৩০০-৪০০ | ১০০-১৫০ | 50 | 65 | 28 | |
| SD250X1000 | 250 | 250 | 1000 | 3 | ৩০০-৪০০ | ১০০-১৫০ | 62.5 | 65 | 32 | |
| এসডি৩০০ এক্স১০০০ | 300 | 300 | 1000 | 3 | ৩০০-৪০০ | ১০০-১৫০ | 75 | 70 | 35 | |
| এসডি৪০০এক্স১০০০ | 400 | 400 | 1000 | 3 | ৩০০-৪০০ | ১০০-১৫০ | 100 | 80 | 40 |
নির্বাচন ও অনুসন্ধান গাইড
ধাপ ১ ️ প্রতিস্থাপন/নতুন নির্মাণের অঙ্কনে বর্গক্ষেত্র বা আয়তক্ষেত্রাকার প্রোফাইল প্রয়োজন কিনা তা নিশ্চিত করুন।
ধাপ ২ ️ বিভাগের মাত্রা, দৈর্ঘ্য, ফিক্সিং-হোলের বিন্যাস এবং প্রয়োজনীয় স্থানীয় ক্লিয়ারেন্স নিশ্চিত করুন।
ধাপ ৩ ০ সমর্থন কাঠামো, বোল্ট / সমর্থন বিন্যাস এবং প্রত্যাশিত যোগাযোগের দিক প্রদান করুন।
ধাপ ৪ ️ যদি পরিমাপযোগ্য পারফরম্যান্সের প্রয়োজন হয়, তাহলে প্রকল্পের প্রতিক্রিয়া/শক্তি লক্ষ্যমাত্রা এবং প্রয়োজনীয় গণনা বা পূর্ণ-স্কেল যাচাইয়ের ভিত্তি নির্দিষ্ট করুন।
ধাপ ৫ ️ পরিমাণ, পরিদর্শন/ডকুমেন্টেশন পরিসীমা এবং সরবরাহের গন্তব্য নিশ্চিত করুন।
ইঞ্জিনিয়ারিং এর প্রধান সুবিধা
- সহজ কঠিন-গাম জ্যামিতি প্রতিস্থাপন কাজ এবং সহজ সরাসরি মাউন্ট জন্য উপযুক্ত।
- সাধারণ ১৫০-৪০০ মিমি সেকশন ব্যাপ্তি একাধিক জাহাজ, ডক এবং কয়েন-সাইড সুরক্ষা ব্যবস্থা সমর্থন করে।
- ডুপ্লিকেট কীওয়ার্ড পেজ তৈরি না করে এক নির্বাচনের পাতায় বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার রূপগুলি পরিচালনা করা যায়।
- স্থিরকরণ এবং দৈর্ঘ্য ইঞ্জিনিয়ারিং যাচাইয়ের সাপেক্ষে বিদ্যমান সমর্থন কাঠামোর সাথে সমন্বয় করা যেতে পারে।
ইনস্টলেশন ও সিস্টেম ইন্টারফেস
স্কোয়ার এবং আয়তক্ষেত্রাকার প্রোফাইলগুলি সরবরাহিত গর্তের নকশা বা প্রকল্প অনুমোদিত বৈকল্পিক ব্যবহার করে সরাসরি জাহাজ বা লিফট কাঠামোর সাথে সংযুক্ত করা হয়।প্রান্ত দূরত্ব এবং শক্তিশালীকরণ সমর্থন উপাদান এবং নকশা লোড উপর নির্ভর করে.
পরিদর্শন ও নথিপত্র
প্রাথমিক মান নিয়ন্ত্রণের মধ্যে রয়েছে চাক্ষুষ পরিদর্শন, মাত্রা যাচাইকরণ এবং রাবারের শারীরিক বৈশিষ্ট্য পরীক্ষা।সরবরাহিত পণ্য উপাদান একটি নির্ভরযোগ্য টেবিলযুক্ত কর্মক্ষমতা ভিত্তি প্রদান করে না যখন কোন সংখ্যাগত প্রতিক্রিয়া শক্তি / শক্তি শোষণ দাবি যোগ করা হয় না.
প্রকল্পের নকশা এবং পরীক্ষার লজিকের জন্য বর্তমান ফান্ডার-সিস্টেম ইঞ্জিনিয়ারিং গাইডেন্স ব্যবহার করা হয়, যখন টাইপ অনুমোদন, পণ্য সার্টিফিকেশন,তৃতীয় পক্ষের সাক্ষ্যদান এবং ক্লাস ডকুমেন্টেশন শুধুমাত্র যখন সংশ্লিষ্ট সুযোগ সম্মত হয়েছে এবং নথিভুক্ত করা হয়.
অ্যাপ্লিকেশন
জাহাজের পাশগুলোতে। শুকনো ডকগুলোতে। ভাসমান ডকগুলোতে।

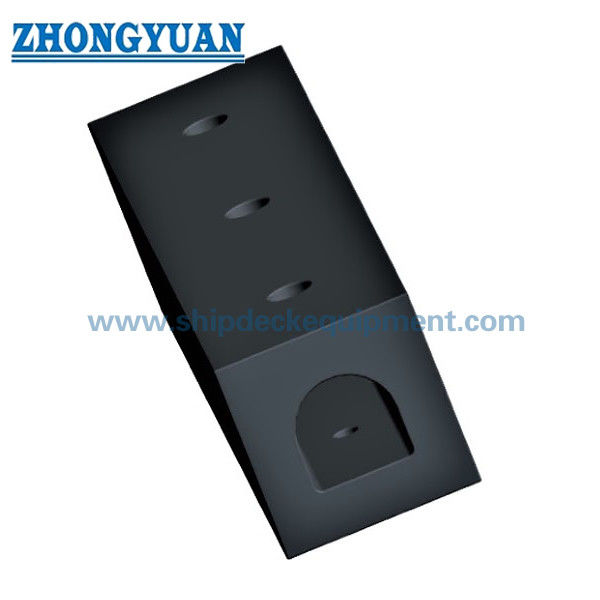

অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: স্কোয়ার এবং আয়তক্ষেত্রাকার ফ্যান্ডারগুলি কেন এক পৃষ্ঠায় রয়েছে? তাদের সরবরাহিত ব্যাপ্তি এবং অনুসন্ধানের উদ্দেশ্য দৃ strongly়ভাবে ওভারল্যাপ; তাদের সংমিশ্রণ এসসি / এসডি সিরিজ টেবিলগুলি সংরক্ষণ করার সময় ডুপ্লিকেট পাতলা পৃষ্ঠাগুলি এড়ায়.
প্রশ্ন ২ঃ সোর্স কোড এসসি কি সুপার সেল এর সাথে একই? না। এখানে এসসি বর্গাকার প্রোফাইলের জন্য একটি উত্তরাধিকার সূত্র কোড। পাবলিক ইউআরএল এবং পৃষ্ঠার শিরোনাম প্রাথমিক শনাক্তকারী হিসাবে এসসি ব্যবহার করে না।
প্রশ্ন 3: প্রতিক্রিয়া এবং শক্তির মানগুলি কি উপলব্ধ? সরবরাহিত নথিতে পারফরম্যান্স কার্ভ অন্তর্ভুক্ত রয়েছে তবে সম্পূর্ণ সংখ্যাসূচক টেবিল নেই;পরিমাপকৃত কর্মক্ষমতা শুধুমাত্র অনুমোদিত পণ্য গণনা বা পরীক্ষার ভিত্তিতে যোগ করা উচিত.
