জাহাজ এবং সামুদ্রিক টার্মিনালের জন্য বর্গাকার রাবার ফ্যান্ডার

জাহাজ এবং সামুদ্রিক টার্মিনালের জন্য বর্গাকার রাবার ফেন্ডার

পণ্যের সংক্ষিপ্ত বিবরণ

জাহাজ এবং সামুদ্রিক টার্মিনালের জন্য বর্গাকার এবং আয়তক্ষেত্রাকার রাবার ফেন্ডার দুটি ঘনিষ্ঠভাবে সম্পর্কিত সলিড-রাবার প্রোফাইল পরিবারকে একটি পৃষ্ঠায় একত্রিত করে যাতে ডুপ্লিকেট পাতলা বিষয়বস্তু এড়ানো যায়। সরবরাহকৃত বর্গাকার সিরিজটি সোর্স কোড SC ব্যবহার করে, যখন আয়তক্ষেত্রাকার সিরিজটি SD ব্যবহার করে। উভয়ই জাহাজের পাশ, শুষ্ক ডক, ভাসমান ডক এবং জেটি-পাশের সুরক্ষার জন্য উদ্দিষ্ট।

সরবরাহকৃত ১,০০০ মিমি রেফারেন্স সিরিজটি ১৫০, ২০০, ২৫০, ৩০০ এবং ৪০০ মিমি নামমাত্র বিভাগগুলি অন্তর্ভুক্ত করে। সোর্স ডকুমেন্টগুলিতে সাধারণ কর্মক্ষমতা বক্ররেখা অন্তর্ভুক্ত রয়েছে তবে একটি সম্পূর্ণ সংখ্যাসূচক প্রতিক্রিয়া-বল / শক্তি-শোষণ টেবিল সরবরাহ করে না, তাই এই পৃষ্ঠায় নির্বাচন মাত্রা এবং প্রকল্প-নির্দিষ্ট কর্মক্ষমতা যাচাইকরণের উপর ভিত্তি করে।

দ্রুত স্পেসিফিকেশন

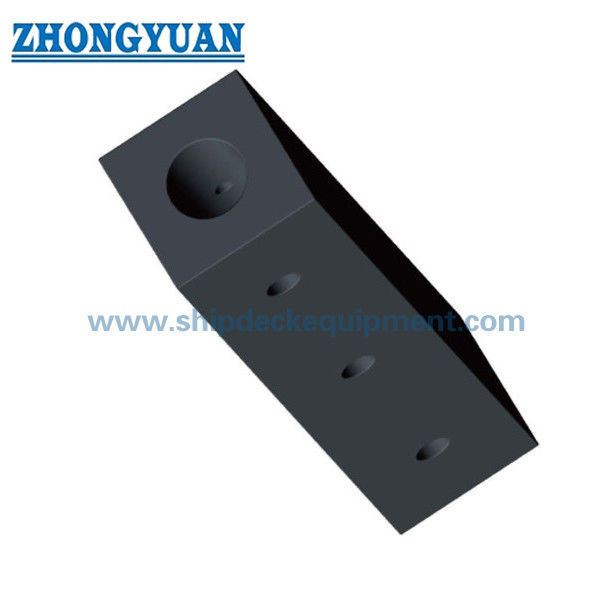

• পণ্যের ধরণ: বর্গাকার / আয়তক্ষেত্রাকার সলিড-রাবার প্রোফাইল ফেন্ডার
• সরবরাহকৃত সিরিজ: বর্গাকার SC প্রোফাইল | আয়তক্ষেত্রাকার SD প্রোফাইল
• নামমাত্র বিভাগ আকার: ১৫০–৪০০ মিমি
• ক্যাটালগ রেফারেন্স দৈর্ঘ্য: ১,০০০ মিমি
• সরবরাহকৃত টেবিলে সাধারণ ফিক্সিং সংখ্যা: ১,০০০ মিমি ইউনিটে প্রতি ৩টি ছিদ্র
• প্রয়োগ: জাহাজের পাশ, শুষ্ক ডক, ভাসমান ডক এবং জেটি পাশ
• কর্মক্ষমতা ডেটা: সোর্স কার্ভ উপলব্ধ; কোনও নির্ভরযোগ্য পূর্ণ সংখ্যাসূচক টেবিল সরবরাহ করা হয়নি

গঠন ও কনফিগারেশন

সলিড বর্গাকার / আয়তক্ষেত্রাকার রাবার বডি | সরবরাহকৃত প্রোফাইল অঙ্কন অনুসারে কেন্দ্রীয় বা এমবেডেড ফিক্সিং জ্যামিতি | ১,০০০ মিমি দৈর্ঘ্য বরাবর পুনরাবৃত্ত বোল্ট অবস্থান | প্রয়োজনে অন্যান্য দৈর্ঘ্য / বিভাগে প্রকল্প-নির্দিষ্ট সম্প্রসারণ।

SC এবং SD সোর্স কোডগুলি কেবল সিরিজ রেফারেন্স হিসাবে রাখা হয়। পাবলিক পৃষ্ঠার নামটি বিভ্রান্তি এড়াতে বর্ণনামূলক আন্তর্জাতিক প্রোফাইল নাম ব্যবহার করে, যা কিছু লিগ্যাসি ডকুমেন্টে SC হিসাবে একটি সংক্ষিপ্ত রূপ ব্যবহার করে এমন সুপার সেল পণ্য পরিবার থেকে পৃথক।

প্রধান প্রযুক্তিগত প্যারামিটার

বর্গাকার প্রোফাইল – সরবরাহকৃত SC সিরিজ

নির্বাচন ও অনুসন্ধান নির্দেশিকা

ধাপ ১ – প্রতিস্থাপন / নতুন নির্মাণ অঙ্কনে বর্গাকার বা আয়তক্ষেত্রাকার প্রোফাইল প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ ২ – বিভাগ মাত্রা, দৈর্ঘ্য, ফিক্সিং-হোল বিন্যাস এবং প্রয়োজনীয় স্থানীয় ছাড়পত্র নিশ্চিত করুন।

ধাপ ৩ – সাপোর্ট স্ট্রাকচার, বোল্ট / ব্যাকিং বিন্যাস এবং প্রত্যাশিত যোগাযোগের দিক সরবরাহ করুন।

ধাপ ৪ – যদি পরিমাণগত কর্মক্ষমতা প্রয়োজন হয়, তবে প্রকল্পের প্রতিক্রিয়া / শক্তি লক্ষ্য সরবরাহ করুন এবং প্রয়োজনীয় গণনা বা পূর্ণ-স্কেল যাচাইকরণের ভিত্তি নির্দিষ্ট করুন।

ধাপ ৫ – পরিমাণ, পরিদর্শন / ডকুমেন্টেশন সুযোগ এবং ডেলিভারি গন্তব্য নিশ্চিত করুন।

মূল প্রকৌশল সুবিধা

• সরল সলিড-রাবার জ্যামিতি প্রতিস্থাপন কাজ এবং সহজ সরাসরি মাউন্টিংয়ের জন্য উপযুক্ত।
• সাধারণ ১৫০–৪০০ মিমি বিভাগ পরিসীমা একাধিক জাহাজ, ডক এবং জেটি-পাশের সুরক্ষা ব্যবস্থার সমর্থন করে।
• বর্গাকার এবং আয়তক্ষেত্রাকার ভ্যারিয়েন্টগুলি ডুপ্লিকেট কীওয়ার্ড পৃষ্ঠা তৈরি না করে একটি নির্বাচন পৃষ্ঠার অধীনে পরিচালনা করা যেতে পারে।
• ফিক্সিং এবং দৈর্ঘ্য বিদ্যমান সাপোর্ট স্ট্রাকচারের সাথে প্রকৌশল যাচাইকরণের সাপেক্ষে সমন্বয় করা যেতে পারে।

ইনস্টলেশন ও সিস্টেম ইন্টারফেস

বর্গাকার এবং আয়তক্ষেত্রাকার প্রোফাইলগুলি সরবরাহকৃত ছিদ্র বিন্যাস বা প্রকল্প-অনুমোদিত ভ্যারিয়েন্ট ব্যবহার করে সরাসরি জাহাজের বা বার্থ কাঠামোর সাথে সংযুক্ত করা হয়। চূড়ান্ত বোল্ট, ব্যাকিং প্লেট, প্রান্তের দূরত্ব এবং শক্তিশালীকরণ সাপোর্ট উপাদান এবং ডিজাইন লোডের উপর নির্ভর করে।

পরিদর্শন ও ডকুমেন্টেশন

বেসলাইন মান নিয়ন্ত্রণ ভিজ্যুয়াল পরিদর্শন, মাত্রিক যাচাইকরণ এবং রাবার শারীরিক-সম্পত্তি পরীক্ষা অন্তর্ভুক্ত করে। যেখানে সরবরাহকৃত পণ্যের উপাদান একটি নির্ভরযোগ্য টেবিলযুক্ত কর্মক্ষমতা ভিত্তি সরবরাহ করে না সেখানে কোনও সংখ্যাসূচক প্রতিক্রিয়া-বল / শক্তি-শোষণ দাবি যোগ করা হয় না।

বর্তমান ফেন্ডার-সিস্টেম ইঞ্জিনিয়ারিং নির্দেশিকা প্রকল্প ডিজাইন এবং পরীক্ষার যুক্তির জন্য ব্যবহৃত হয়, যখন টাইপ অনুমোদন, পণ্য শংসাপত্র, তৃতীয় পক্ষের সাক্ষী এবং ক্লাস ডকুমেন্টেশন কেবল তখনই উল্লেখ করা হয় যখন সংশ্লিষ্ট সুযোগ সম্মত এবং নথিভুক্ত করা হয়েছে।

প্রয়োগ

জাহাজের পাশ | শুষ্ক ডক | ভাসমান ডক | জেটি প্রান্ত | ওয়ার্কবোট বার্থ | প্রতিস্থাপন প্রোফাইল-ফেন্ডার ইনস্টলেশন

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: বর্গাকার এবং আয়তক্ষেত্রাকার ফেন্ডারগুলি কেন একটি পৃষ্ঠায়? – তাদের সরবরাহকৃত পরিসীমা এবং অনুসন্ধানের উদ্দেশ্য শক্তিশালীভাবে ওভারল্যাপ করে; তাদের একত্রিত করা ডুপ্লিকেট পাতলা পৃষ্ঠাগুলি এড়িয়ে যায় যখন SC/SD সিরিজ টেবিলগুলি সংরক্ষণ করে।

প্রশ্ন ২: সোর্স কোড SC কি সুপার সেলের সমান? – না। এখানে SC বর্গাকার প্রোফাইলের জন্য একটি লিগ্যাসি সোর্স কোড। পাবলিক ইউআরএল এবং পৃষ্ঠার শিরোনাম প্রাথমিক শনাক্তকারী হিসাবে SC ব্যবহার করে না।

প্রশ্ন ৩: প্রতিক্রিয়া এবং শক্তি মান কি উপলব্ধ? – সরবরাহকৃত নথিগুলিতে কর্মক্ষমতা বক্ররেখা অন্তর্ভুক্ত রয়েছে তবে কোনও সম্পূর্ণ সংখ্যাসূচক টেবিল নেই; পরিমাণগত কর্মক্ষমতা কেবল একটি অনুমোদিত পণ্য গণনা বা পরীক্ষার ভিত্তি থেকে যোগ করা উচিত।
