D জাহাজ এবং সামুদ্রিক টার্মিনালের জন্য রাবার ফ্যান্ডার প্রকার
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টাইপ: | ডিডি, ডিসি | এর জন্য প্রযোজ্য: | ফ্রেম ডক এবং জাহাজের হুল ইনস্টলেশন |
|---|---|---|---|
| সাক্ষ্যদান: | CCS, BV, ABS and SGS | ||
| বিশেষভাবে তুলে ধরা: | ব্ল্যাক ডি টাইপ রাবার ফেন্ডার,ডক ডি টাইপ রাবার ফেন্ডার,শিপ রাবার ডি ফেন্ডার |
||
পণ্যের বর্ণনা
জাহাজ এবং সামুদ্রিক টার্মিনালের জন্য ডি টাইপ রাবার ফেন্ডার
পণ্যের সংক্ষিপ্ত বিবরণ
জাহাজ এবং সামুদ্রিক টার্মিনালের জন্য ডি টাইপ রাবার ফেন্ডার হল একটি কম্প্যাক্ট সলিড-রাবার প্রোফাইল ফেন্ডার যা জাহাজের পাশে, ফ্রেম-ডক এবং কুয়োর সুরক্ষার জন্য ব্যবহৃত হয়। এই পরিবারে ডিডি এবং ডিসি প্রোফাইল ভ্যারিয়েন্ট অন্তর্ভুক্ত রয়েছে: ডিডি কনফিগারেশন একটি ডি-আকৃতির বাহ্যিক প্রোফাইল ব্যবহার করে যার একটি ডি-আকৃতির অভ্যন্তরীণ খোলা অংশ রয়েছে, যেখানে ডিসি কনফিগারেশন একটি ডি-আকৃতির বাহ্যিক প্রোফাইল ব্যবহার করে যার একটি বৃত্তাকার কেন্দ্র ছিদ্র রয়েছে।
সরবরাহকৃত মাত্রিক পরিসীমা প্রায় ১২৫ থেকে ৫০০ মিমি পর্যন্ত নমিনাল সেকশন কভার করে, যেখানে ১,০০০ মিমি ক্যাটালগ রেফারেন্স দৈর্ঘ্য এবং চুক্তির ভিত্তিতে দীর্ঘতর দৈর্ঘ্য উপলব্ধ। সরবরাহকৃত ডিসি পারফরম্যান্স সিরিজ ডিসি১৫০ থেকে ডিসি৫০০ পর্যন্ত ৪০% ডিজাইন কম্প্রেশনে প্রতিক্রিয়া শক্তি এবং শক্তি শোষণ প্রদান করে।
দ্রুত স্পেসিফিকেশন
- পণ্যের পরিবার: ডি-প্রোফাইল সলিড রাবার ফেন্ডার
- প্রধান কনফিগারেশন: ডিডি টাইপ | ডিসি টাইপ | ডিও-বি বিশেষ প্রোফাইল ভ্যারিয়েন্ট
- ক্যাটালগ রেফারেন্স উচ্চতা / প্রস্থ পরিসীমা: ডিডি/ডিসি প্রোফাইলের জন্য প্রায় ১২৫–৫০০ মিমি
- ডিসি প্রকাশিত পারফরম্যান্স পয়েন্ট: ৪০% ডিজাইন কম্প্রেশন
- ডিসি প্রকাশিত প্রতিক্রিয়া পরিসীমা: ৮২–২৭৩ kN প্রতি ১,০০০ মিমি রেফারেন্স দৈর্ঘ্য
- ডিসি প্রকাশিত শক্তি পরিসীমা: ১.৯–২১.৫ kJ প্রতি ১,০০০ মিমি রেফারেন্স দৈর্ঘ্য
- ক্যাটালগ পারফরম্যান্স টলারেন্স: ±১০%
গঠন ও কনফিগারেশন

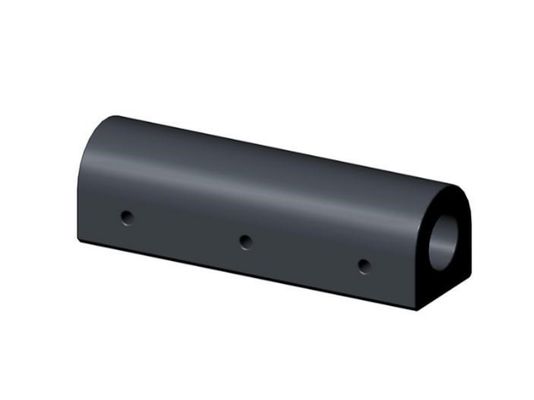

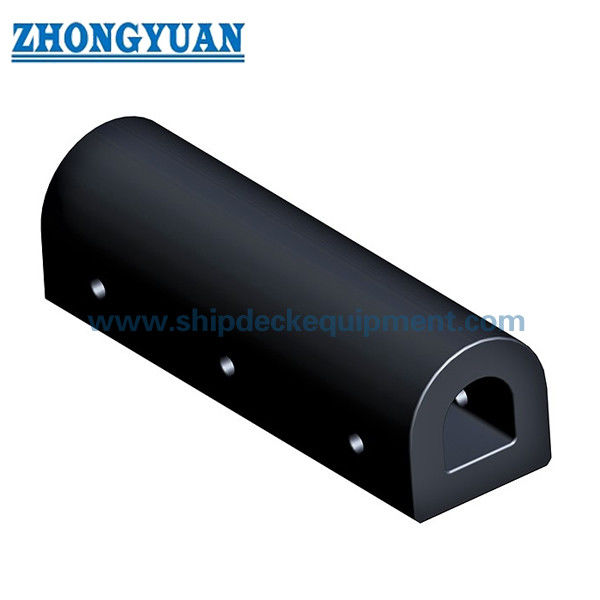

ডিডি: ডি-আকৃতির বাহ্যিক প্রোফাইল যার ডি-আকৃতির অভ্যন্তরীণ খোলা অংশ রয়েছে | ডিসি: ডি-আকৃতির বাহ্যিক প্রোফাইল যার বৃত্তাকার কেন্দ্র ছিদ্র রয়েছে | ডিও-বি: বিশেষ খোলা-পার্শ্বযুক্ত / খিলান-সদৃশ প্রোফাইল যা বৃহত্তর ডি-প্রোফাইল পরিবারের মধ্যে একটি পৃথক মাত্রিক ভ্যারিয়েন্ট হিসাবে সরবরাহ করা হয়।
ডি এবং ডিসি ফেন্ডারগুলি ছাঁচে তৈরি এবং ভলকানাইজড সলিড-রাবার পণ্য হিসাবে বিবেচিত হয়। এই পরিবারের জন্য পূর্বের সাধারণ ওয়াইন্ডিং-প্রসেস শব্দাবলী ব্যবহার করা হয় না।
প্রধান প্রযুক্তিগত প্যারামিটার
ডিডি / ডি প্রোফাইল – সরবরাহকৃত রেফারেন্স মাত্রা
|
টাইপ |
এইচ |
বি |
এল |
ছিদ্র |
কিউ |
সি |
এইচ |
ডি |
ডি |
|---|---|---|---|---|---|---|---|---|---|
| ডি১২৫ × ১২৫ × ১০০০ | ১২৫ | ১২৫ | ১০০০ | ৩ | ৩০০–৪০০ | ১০০–১৫০ | ৩২.৫ | ৪৫ | ২০ |
| ডি১৫০ × ১৫০ × ১০০০ | ১৫০ | ১৫০ | ১০০০ | ৩ | ৩০০–৪০০ | ১০০–১৫০ | ৩৭.৫ | ৬০ | ২৫ |
| ডি২০০ × ১৫০ × ১০০০ | ১৫০ | ২০০ | ১০০০ | ৩ | ৩০০–৪০০ | ১০০–১৫০ | ৩৮ | ৬০ | ২৫ |
| ডি২০০ × ২০০ × ১০০০ | ২০০ | ২০০ | ১০০০ | ৩ | ৩০০–৪০০ | ১০০–১৫০ | ৫০ | ৬০ | ৩০ |
| ডি২০০ × ২৫০ × ১০০০ | ২৫০ | ২০০ | ১০০০ | ৩ | ৩০০–৪০০ | ১০০–১৫০ | ৫০ | ৬০ | ৩০ |
| ডি২৫০ × ২৫০ × ১০০০ | ২৫০ | ২৫০ | ১০০০ | ৩ | ৩০০–৪০০ | ১০০–১৫০ | ৬২.৫ | ৬৫ | ৩২ |
| ডি৩০০ × ৩০০ × ১০০০ | ৩০০ | ৩০০ | ১০০০ | ৩ | ৩০০–৪০০ | ১০০–১৫০ | ৭৫ | ৬৫ | ৩৫ |
| ডি৩৫০ × ৩৫০ × ১০০০ | ৩৫০ | ৩০০ | ১০০০ | ৩ | ৩০০–৪০০ | ১০০–১৫০ | ৮৭.৫ | ৮০ | ৩৮ |
| ডি৩৮০ × ৩৮০ × ১০০০ | ৩৮০ | ৩৮০ | ১০০০ | ৩ | ৩০০–৪০০ | ১০০–১৫০ | ৯৫ | ৮০ | ৪০ |
| ডি৪০০ × ৪০০ × ১০০০ | ৪০০ | ৪০০ | ১০০০ | ৩ | ৩০০–৪০০ | ১০০–১৫০ | ১০০ | ৮০ | ৪০ |
| ডি৫০০ × ৫০০ × ১০০০ | ৫০০ | ৫০০ | ১০০০ | ৩ | ৩০০–৪০০ | ১০০–১৫০ | ১২৫ | ৯০ | ৪৫ |
ডিডি টাইপ – ৪০% কম্প্রেশনে গৃহীত পারফরম্যান্স
নিম্নলিখিত ডিডি পারফরম্যান্স মানগুলি বহু-উৎস ইঞ্জিনিয়ারিং ক্রস-চেক এবং ব্যবহারকারীর অনুমোদনের পরে Zhongyuan ওয়েবসাইটের ক্যাটালগ রেফারেন্স হিসাবে গৃহীত হয়েছে। মানগুলি প্রতি ১,০০০ মিমি ফেন্ডার দৈর্ঘ্যের জন্য উল্লেখ করা হয়েছে। চূড়ান্ত অর্ডার গ্রহণ সম্মত প্রকল্প পরীক্ষা / পরিদর্শন স্পেসিফিকেশন অনুসরণ করে।
|
টাইপ |
ডিজাইন কম্প্রেশন (%) |
প্রতিক্রিয়া শক্তি (kN/m) |
শক্তি শোষণ (kJ/m) |
|---|---|---|---|
| ডিডি১৫০ × ১০০০ | ৪০ | ৮৩.২ | ৩.৫০ |
| ডিডি২০০ × ১০০০ | ৪০ | ১০৫.৭ | ৪.৬১ |
| ডিডি২৫০ × ১০০০ | ৪০ | ১৩২.২ | ৬.৪০ |
| ডিডি৩০০ × ১০০০ | ৪০ | ১৫৮.৪ | ৯.৫০ |
| ডিডি৩৫০ × ১০০০ | ৪০ | ১৮৪.৮ | ১১.২ |
| ডিডি৪০০ × ১০০০ | ৪০ | ২১১.২ | ১৬.১ |
| ডিডি৫০০ × ১০০০ | ৪০ | ৩১৬.৮ | ৩৬.০ |
ডিসি টাইপ – ৪০% কম্প্রেশনে প্রকাশিত পারফরম্যান্স
|
টাইপ |
ডিজাইন কম্প্রেশন (%) |
প্রতিক্রিয়া শক্তি (kN) |
শক্তি শোষণ (kJ) |
টলারেন্স |
|---|---|---|---|---|
| ডিসি১৫০ × ১০০০ | ৪০ | ৮২ | ১.৯ | ±১০% |
| ডিসি২০০ × ১০০০ | ৪০ | ১০৯ | ৩.৪ | ±১০% |
| ডিসি২৫০ × ১০০০ | ৪০ | ১৩৬ | ৫.৪ | ±১০% |
| ডিসি৩০০ × ১০০০ | ৪০ | ১৬৫ | ৭.৭ | ±১০% |
| ডিসি৩৫০ × ১০০০ | ৪০ | ১৮৯ | ১০.৫ | ±১০% |
| ডিসি৪০০ × ১০০০ | ৪০ | ২১৮ | ১৪.০ | ±১০% |
| ডিসি৫০০ × ১০০০ | ৪০ | ২৭৩ | ২১.৫ | ±১০% |
ডিও-বি বিশেষ ভ্যারিয়েন্ট
|
টাইপ |
বি |
বি১ |
এইচ |
ডি |
এইচ |
সি |
কিউ |
সর্বোচ্চ এল |
|---|---|---|---|---|---|---|---|---|
| ডিও-বি ৩৬০ × ৭২০ | ৭২০ | ৬০০ | ৩৬০ | ৩২ | ৮০ | ৮০ | ২০৫ | ≤২৬০০ |
নির্বাচন ও অনুসন্ধানের নির্দেশিকা
ধাপ ১ – প্রয়োজনীয় প্রোফাইল নিশ্চিত করুন: জাহাজের / ডকের জ্যামিতি এবং প্রতিস্থাপনের প্রয়োজনীয়তা অনুসারে ডিডি, ডিসি বা ডিও-বি।
ধাপ ২ – সেকশন আকার এবং মোট দৈর্ঘ্য নিশ্চিত করুন। পারফরম্যান্স-ভিত্তিক নির্বাচনের জন্য, ডিসি ৪০% টেবিলটি কেবল তখনই ব্যবহার করুন যখন নির্বাচিত প্রোফাইল এবং দৈর্ঘ্য প্রকাশিত সিরিজের সাথে মিলে যায়।
ধাপ ৩ – ইনস্টলেশন অঙ্কন, ফিক্সিং-হোল বিন্যাস, সাপোর্ট উপাদান এবং উপলব্ধ প্রান্তের দূরত্ব সরবরাহ করুন।
ধাপ ৪ – অপারেটিং যোগাযোগের দিক, ঘর্ষণ অবস্থা, প্রত্যাশিত জাহাজের চলাচল এবং কোনও প্রতিস্থাপন-অদলবদলের প্রয়োজনীয়তা উল্লেখ করুন।
ধাপ ৫ – পরিমাণ, ডকুমেন্টেশন, পরিদর্শন পরিধি এবং সরবরাহের গন্তব্য নিশ্চিত করুন।
মূল প্রকৌশল সুবিধা
- কম্প্যাক্ট ডি-প্রোফাইল জ্যামিতি সীমিত ইনস্টলেশন গভীরতা এবং জাহাজের পাশে / ফ্রেম-ডক বিন্যাসের জন্য উপযুক্ত।
- ডিডি এবং ডিসি কেন্দ্র-খোলা পছন্দগুলি বিভিন্ন দৃঢ়তা এবং ইনস্টলেশন প্রয়োজনীয়তার সাথে মেলে একই বাহ্যিক প্রোফাইল ধারণা তৈরি করতে দেয়।
- সরবরাহকৃত ডিসি সিরিজ সরাসরি সারণীভুক্ত ৪০% প্রতিক্রিয়া শক্তি এবং শক্তি শোষণ ডেটা সরবরাহ করে, কেবল বর্ণনামূলক দাবির উপর নির্ভর করার পরিবর্তে।
- প্রোফাইল দৈর্ঘ্য এবং ফিক্সিং বিন্যাস ইঞ্জিনিয়ারিং যাচাইকরণের সাপেক্ষে প্রকৃত সাপোর্ট কাঠামোর সাথে মানিয়ে নেওয়া যেতে পারে।
ইনস্টলেশন ও সিস্টেম ইন্টারফেস
ডি-প্রোফাইল ফেন্ডারগুলি সাধারণত বোল্টেড বা প্রকল্প-নির্দিষ্ট মাউন্টিং ব্যবস্থার মাধ্যমে ইস্পাত বা কংক্রিট সাপোর্ট কাঠামোর সাথে সংযুক্ত থাকে। চূড়ান্ত বোল্টের আকার, ছিদ্রের ব্যবধান, ব্যাকআপ কাঠামো, প্রান্তের দূরত্ব এবং স্থানীয় শক্তিশালীকরণ নির্বাচিত প্রোফাইল, পরিষেবা লোড এবং সাপোর্ট উপাদানের সাথে মিলতে হবে।
পরিদর্শন ও ডকুমেন্টেশন
বেসলাইন মান নিয়ন্ত্রণ ভিজ্যুয়াল পরিদর্শন, মাত্রিক যাচাইকরণ এবং রাবার শারীরিক-সম্পত্তি পরীক্ষা অন্তর্ভুক্ত করে। যেখানে একটি পরিমাণগত প্রতিক্রিয়া শক্তি / শক্তি শোষণ টেবিল সম্মত পণ্য স্পেসিফিকেশনের অংশ, সেখানে সংজ্ঞায়িত পরীক্ষার শর্তে গ্যারান্টিযুক্ত পারফরম্যান্স যাচাই করার জন্য পূর্ণ-স্কেল কম্প্রেশন টেস্টিং প্রকল্প আইটিপি-তে অন্তর্ভুক্ত করা যেতে পারে।
PIANC Fender Guidelines 2024 (MarCom WG211) ফেন্ডার-সিস্টেম ডিজাইন, উত্পাদন এবং পরীক্ষার নীতিগুলির জন্য বর্তমান প্রকৌশল রেফারেন্স হিসাবে ব্যবহৃত হয়। টাইপ অনুমোদন, পণ্য সার্টিফিকেশন, তৃতীয় পক্ষের পর্যবেক্ষণ এবং ক্লাস ডকুমেন্টেশন কেবল তখনই উল্লেখ করা হয় যখন সংশ্লিষ্ট সুযোগ সম্মত এবং নথিভুক্ত করা হয়েছে।
প্রয়োগ
জাহাজের পাশ | টাগ এবং ওয়ার্কবোটের পাশের সুরক্ষা | ফ্রেম ডক | ভাসমান ডক | কুয়োর কিনারা | ইয়ট / এসকর্ট জাহাজের সুরক্ষা | প্রতিস্থাপন ফেন্ডার প্রকল্প
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: ডিডি এবং ডিসি ফেন্ডারের মধ্যে পার্থক্য কী? — উভয়ই একটি ডি-আকৃতির বাহ্যিক প্রোফাইল ব্যবহার করে। ডিডি একটি ডি-আকৃতির অভ্যন্তরীণ খোলা অংশ ব্যবহার করে, যেখানে ডিসি একটি বৃত্তাকার কেন্দ্র ছিদ্র ব্যবহার করে।
প্রশ্ন ২: তালিকাভুক্ত ৪০% ডিসি পারফরম্যান্স কি প্রতিটি ডি-প্রোফাইল ভ্যারিয়েন্টের জন্য প্রযোজ্য? — না। পৃথক পারফরম্যান্স যাচাইকরণ সরবরাহ করা না হলে কেবল সংশ্লিষ্ট ডিসি সিরিজের জন্য প্রকাশিত মানগুলি ব্যবহার করুন।
প্রশ্ন ৩: কাস্টম দৈর্ঘ্য সরবরাহ করা যেতে পারে? — প্রকল্পের জন্য দৈর্ঘ্য এবং ফিক্সিং বিন্যাস আলোচনা করা যেতে পারে, তবে চূড়ান্ত কনফিগারেশনের জন্য পারফরম্যান্স এবং কাঠামোগত ফিক্সিং যাচাই করা উচিত।
