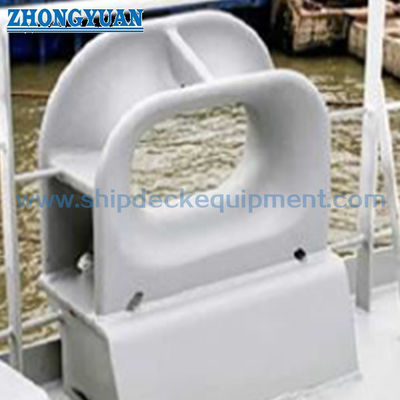

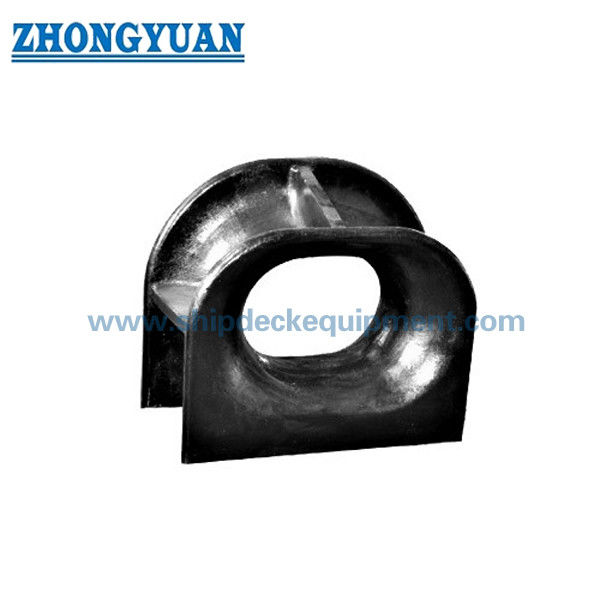

আইএসও ১৩৭২৯ টাইপ এ ডেক-মাউন্ট করা কাস্ট স্টীল ক্লোজড চক।

ISO 13729 টাইপ একটি ডেক-মাউন্টেড কাস্ট স্টিল ক্লোজড চক | শিপ মুরিং এবং টোয়িং

পণ্য ওভারভিউ

আইএসও 13729 টাইপ এ ক্লোজড চক হল একটি ডেক-মাউন্ট করা কাস্ট স্টিল মুরিং এবং টোয়িং ফিটিং জাহাজের পাশে ইনস্টল করা হয় যাতে একটি দড়িকে ইনবোর্ড ডেক এলাকা থেকে আউটবোর্ড সীসা পর্যন্ত গাইড করা হয়। এটির বন্ধ খোলা রেখাটিকে একটি সংজ্ঞায়িত প্যাসেজের মধ্যে রাখে, যখন বৃত্তাকার দড়ি-যোগাযোগ জ্যামিতিটি তারের দড়ি ব্যবহার করে জাহাজের জন্য এবং যেখানে নিয়ন্ত্রিত সীসার দিকনির্দেশের প্রয়োজন হয় সেগুলির জন্য।

বর্তমান ISO 13729:2020 সংস্করণ টাইপ Aকে ডেক-মাউন্ট করা হিসাবে সংজ্ঞায়িত করে এবং 250 × 200 × 214 থেকে 500 × 400 × 525B পর্যন্ত 14টি নামমাত্র আকার প্রদান করে। সরবরাহ করা সারণীতে 23 t থেকে 144 t পর্যন্ত স্ট্যান্ডার্ড SWL মান, প্রস্তাবিত তারের-দড়ি ব্যাস 18 মিমি থেকে 44 মিমি, এবং গণনা করা ওজন 73 কেজি থেকে 825 কেজি পর্যন্ত রয়েছে। চূড়ান্ত নির্বাচনের ক্ষেত্রে প্রকৃত দড়ি সীসা কোণ, লোডের দিক, ডেক ফাউন্ডেশন, আন্ডার-ডেক শক্তিবৃদ্ধি, ঢালাইয়ের বিবরণ, দড়ি প্রস্তুতকারকের বাঁক-ব্যাসার্ধ নির্দেশিকা, আবরণ ব্যবস্থা এবং শ্রেণি পরিদর্শনের সুযোগ বিবেচনা করতে হবে।

দ্রুত স্পেসিফিকেশন

• স্ট্যান্ডার্ড এবং টাইপ: ISO 13729:2020 টাইপ A → বর্তমান ডেক-মাউন্টেড ক্লোজড চক কনফিগারেশন; ISO 13729:2012 2020 সংস্করণ দ্বারা প্রতিস্থাপিত হয়েছে।
• নামমাত্র আকারের পরিসর: 250 × 200 × 214 থেকে 500 × 400 × 525B → খোলার প্রস্থ, খোলার উচ্চতা এবং চক গভীরতা আকার নির্ধারণের জন্য 14 আকার ব্যবহার করা হয়।
• স্ট্যান্ডার্ড SWL পরিসর: 226–1,413 kN / 23–144 t → প্রকৃত অনবোর্ড SWL চক, ফাউন্ডেশন, ওয়েল্ডিং এবং আন্ডার-ডেক রিইনফোর্সমেন্ট দ্বারা সীমাবদ্ধ।
• প্রস্তাবিত তারের-দড়ি ব্যাস: 18-44 মিমি → প্রাথমিক দড়ি সামঞ্জস্যের রেফারেন্স; চূড়ান্ত ডি/ডি এবং বাঁক-ব্যাসার্ধ চেক দড়ি প্রস্তুতকারকের নির্দেশিকা অনুসরণ করে।
• স্ট্যান্ডার্ড উপাদান ভিত্তি: 235 N/mm² এর কম নয় ফলন পয়েন্ট সহ ঢালাই ইস্পাত এবং কার্বন সামগ্রী 0.23% এর বেশি নয় → শক্তি এবং জোড়যোগ্যতা প্রয়োজনীয়তা সমর্থন করে।
• গণনা করা ওজন: 73–825 কেজি → পরিচালনার জন্য, ইনস্টলেশনের সময় পরিকল্পনা উত্তোলন, প্যাকিং এবং মালবাহী অনুমানের জন্য দরকারী।
• দড়ি-কন্টাক্ট ডিজাইন: মসৃণ ব্যাসার্ধক পৃষ্ঠের সাথে বন্ধ খোলা → লাইনকে গাইড করে এবং চক এ স্থানীয় ঘর্ষণ বা তীক্ষ্ণ যোগাযোগ হ্রাস করে।
• ইনস্টলেশন এবং চিহ্নিতকরণ: SWL মার্কিং সহ ডেক-ওয়েল্ডেড ফাউন্ডেশন → প্রকৃত লোডের দিক, সিট/ফাউন্ডেশন ডিজাইন, ওয়েল্ডের বিশদ বিবরণ, এবং মার্কিং অবস্থান অবশ্যই উৎপাদনের আগে নিশ্চিত করতে হবে।

প্রধান প্রযুক্তিগত পরামিতি

ISO 13729 টাইপ A ডেক-মাউন্টেড ক্লোজড চক্সের জন্য প্রধান নির্বাচন ডেটা। মাত্রাগুলি মিলিমিটারে থাকে যদি না অন্যথায় বলা হয়। SWL এবং গণনা করা ওজন মান সরবরাহকৃত প্রযুক্তিগত সারণী পুনরুত্পাদন করে।

দ্রষ্টব্য: বোর্ডে নির্ধারিত প্রকৃত SWL ডেক ফাউন্ডেশন এবং আন্ডার-ডেক রিইনফোর্সমেন্ট দিয়ে নির্ধারিত হবে এবং প্রযোজ্য সারণির মান অতিক্রম করবে না।

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: ISO 13729:2020 টাইপ A, প্রয়োজনীয় নামমাত্র আকার এবং ফিটিংটি জাহাজের টোয়িং এবং মুরিং ব্যবস্থা অনুসারে মুরিং, টোয়িং বা উভয়ের জন্য কিনা তা নিশ্চিত করুন।

ধাপ 2: ডিজাইনের লাইন লোড, অনবোর্ড SWL, দড়ির ধরন, তারের-দড়ি ব্যাস, দড়ি MBL, দড়ি প্রস্তুতকারক, এবং প্রকৃত ইনবোর্ড/আউটবোর্ড সীসা কোণগুলি প্রদান করুন যাতে আকার এবং D/d সম্পর্ক পরীক্ষা করা যায়।

ধাপ 3: ডেক ইনস্টলেশন বিশদ, প্রকৃত লোড দিক, ভিত্তি বা আসন বিন্যাস, আন্ডার-ডেক শক্তিবৃদ্ধি, ওয়েল্ড ইন্টারফেস এবং উপলব্ধ ইনস্টলেশন স্থান নিশ্চিত করুন। যদি একটি পৃথক আসন ব্যবহার করা হয়, ISO 23113 বা প্রকল্পের আসন অঙ্কন প্রদান করুন।

ধাপ 4: উপাদান নিশ্চিত করুন: ISO ঢালাই-ইস্পাত ভিত্তি, প্রকল্প-নির্দিষ্ট স্টেইনলেস ঢালাই ইস্পাত, বা বিশেষ নিম্ন-তাপমাত্রা/আইস-সার্ভিস স্টিল৷ বিকল্প উপকরণগুলির যান্ত্রিক বৈশিষ্ট্য, জোড়যোগ্যতা, তাপমাত্রা রেটিং এবং শ্রেণি অনুমোদন নিশ্চিতকরণ প্রয়োজন।

ধাপ 5: উদ্ধৃতির আগে পৃষ্ঠের চিকিত্সা, চূড়ান্ত জাহাজের আবরণ ব্যবস্থা, দড়ি-যোগাযোগ সমাপ্তি, এনডিটি বা পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা, প্রস্তুতকারকের শংসাপত্র এবং শ্রেণিবিন্যাস সমিতির প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ 6: জাহাজের ধরন, নতুন নির্মাণ বা প্রতিস্থাপনের অবস্থা, পরিমাণ, GA/ইন্সটলেশন অঙ্কন বা রেফারেন্স ফটো, ডেলিভারি গন্তব্য, ইনকোটার্ম এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।

গঠন

ঢালাই ইস্পাত বন্ধ শরীর | ব্যাসার্ধক তারের-দড়ি যোগাযোগ পৃষ্ঠ | একটি ডেক-মাউন্টেড বেস টাইপ করুন | চাঙ্গা কাস্টিং রূপান্তর | ডেক ঢালাই ইন্টারফেস | SWL চিহ্নিত এলাকা | বিরোধী জারা প্রতিরক্ষামূলক ফিনিস

ঢালাই, দড়ি যোগাযোগ এবং ইনস্টলেশন সুবিধা

• বন্ধ খোলা একটি সংজ্ঞায়িত দড়ি প্যাসেজ বজায় রাখে এবং মুরিং বা টোয়িং অপারেশনের সময় সীসার দিক পরিবর্তন হলে গাইডের মধ্যে তারের দড়ি রাখতে সহায়তা করে।
• চক জ্যামিতি দড়ি ব্যাসের বারো গুণের কম নয় এমন একটি তার-দড়ি বাঁকানো সম্পর্কের উপর ভিত্তি করে; চূড়ান্ত নির্বাচন দড়ি প্রস্তুতকারকের অনুমোদিত ডি/ডি অনুপাত এবং শক্তি-হ্রাস নির্দেশিকা অনুসরণ করা উচিত।
• দড়ি-সংযোগের পৃষ্ঠগুলি মসৃণ এবং রুক্ষতা বা অনিয়ম থেকে মুক্ত হতে হবে যাতে ঘর্ষণ দ্বারা দড়ির ক্ষতি হতে পারে। গ্রাইন্ডিং এবং ফিনিশিং নির্দিষ্ট রেডিআই এবং কাস্টিং জ্যামিতি সংরক্ষণ করা উচিত।
• আইএসও উপাদান ভিত্তি 235 N/mm² ন্যূনতম ফলন পয়েন্ট সহ ঢালাই ইস্পাত ব্যবহার করে এবং কার্বন সামগ্রী 0.23% এর বেশি নয়, ডেক-মাউন্ট করা ফিটিংগুলির শক্তি এবং জোড়যোগ্যতা প্রয়োজনীয়তা সমর্থন করে।
• ফাউন্ডেশন ডিজাইনকে প্রকৃত লোডের দিক থেকে চেক করা হয় যাতে চক, ওয়েল্ড সংযোগ, সিট বা ডেক ফাউন্ডেশন এবং আন্ডার-ডেক কাঠামো প্লাস্টিকের বিকৃতি বা ক্র্যাকিং ছাড়াই সর্বাধিক ডিজাইনের লোড স্থানান্তর করে।
• 14-আকারের পরিসর শুধুমাত্র SWL দ্বারা না হয়ে জ্যামিতি, SWL, প্রস্তাবিত তারের-দড়ি ব্যাস, ডেকের স্থান এবং গণনা করা হ্যান্ডলিং ওজন দ্বারা সমন্বিত নির্বাচনকে সমর্থন করে।
• SWL শনাক্তকরণ চক ফাউন্ডেশন বা ডেকে ঝালাই পুঁতি বা সমতুল্য দ্বারা চিহ্নিত করা হয় এবং জাহাজের টোয়িং এবং মুরিং পরিকল্পনার সাথে সমন্বিত হয়।

কাস্টম বৈশিষ্ট্য

• স্ট্যান্ডার্ড: ISO 13729:2020 → শিপবোর্ড বন্ধ চকগুলির জন্য বর্তমান আন্তর্জাতিক মান; চূড়ান্ত উত্পাদন লাইসেন্সকৃত প্রকল্প সংস্করণ ব্যবহার করা উচিত.
• টাইপ: টাইপ A ডেক-মাউন্টেড → টাইপ বি বাল্ওয়ার্ক-মাউন্টেড ক্লোজড চক্স থেকে আলাদা।
• নামমাত্র আকার: 250 × 200 × 214 থেকে 500 × 400 × 525B → খোলার প্রস্থ × খোলার উচ্চতা × চক গভীরতা দ্বারা মনোনীত।
• SWL: 23–144 t স্ট্যান্ডার্ড টেবিল রেঞ্জ → প্রকৃত অনবোর্ড SWL ফিটিং, ফাউন্ডেশন, ওয়েল্ডস, আন্ডার-ডেক রিইনফোর্সমেন্ট এবং অনুমোদিত ব্যবস্থার উপর নির্ভর করে।
• তারের দড়ি ব্যাস: 18-44 মিমি প্রস্তাবিত → দড়ি MBL, নির্মাণ, D/d প্রয়োজনীয়তা, এবং প্রস্তুতকারকের নির্দেশিকা চূড়ান্ত নির্বাচনের অংশ থাকে।
• উপাদান: আইএসও ভিত্তি হিসাবে ঢালাই ইস্পাত → ঢালাই স্টেইনলেস স্টীল বা বিশেষ আইস-সার্ভিস ইস্পাত প্রকল্প-নির্দিষ্ট এবং নিশ্চিত বৈশিষ্ট্য এবং শ্রেণী গ্রহণযোগ্যতা সাপেক্ষে।
• সারফেস ট্রিটমেন্ট: সাপ্লাই রেফারেন্স হিসাবে সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার → চূড়ান্ত আবরণ ভেসেল পেইন্ট স্পেসিফিকেশন অনুসরণ করে; স্টেইনলেস পৃষ্ঠতল নির্দিষ্ট করা হলে পালিশ করা যেতে পারে।
• পরিদর্শন ও সার্টিফিকেশন: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী → মেকার সার্টিফিকেট, ম্যাটেরিয়াল সার্টিফিকেট, এনডিটি, ক্লাস সার্ভে, এবং অনুমোদনের সুযোগ অবশ্যই উদ্ধৃতির আগে নিশ্চিত করতে হবে।
• চিহ্নিতকরণ: ফাউন্ডেশন বা ডেকের উপর টন টন SWL → মার্কিং অপারেশন চলাকালীন দৃশ্যমান থাকবে এবং অনুমোদিত টোয়িং এবং মুরিং পরিকল্পনার সাথে সামঞ্জস্যপূর্ণ হবে।

কিভাবে এটা কাজ করে

ইনবোর্ড ডেক থেকে মুরিং বা টোইং লাইনের দিকে এগিয়ে যায় → তারের দড়ি বদ্ধ ব্যাসার্ধক খোলার মধ্য দিয়ে যায়

অ্যাপ্লিকেশন

বাল্ক ক্যারিয়ার | ট্যাঙ্কার | ধারক জাহাজ | সাধারণ পণ্যবাহী জাহাজ | সমুদ্রগামী বাণিজ্যিক জাহাজ | ডেক মুরিং স্টেশন | শিপবোর্ড টোয়িং ব্যবস্থা | নবনির্মাণ এবং প্রতিস্থাপন প্রকল্প

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেট এবং পরিদর্শন প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, প্রস্তুতকারকের অনুমোদনের অবস্থা, শ্রেণী জরিপ পরিকল্পনা এবং সম্মত অর্ডার সুযোগ অনুসারে সাজানো যেতে পারে। শ্রেণী অনুমোদন বা একটি শ্রেণী শংসাপত্র উত্পাদনের আগে নির্দিষ্ট এবং গৃহীত না হলে ধরে নেওয়া হয় না।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: কিভাবে সঠিক ISO 13729 টাইপ A আকার এবং SWL নির্বাচন করা উচিত?

A1: জাহাজ টোয়িং এবং মুরিং প্ল্যান, উদ্দেশ্য লাইন লোড, দড়ি ব্যাস এবং MBL, প্রকৃত সীসা কোণ এবং উপলভ্য ডেক স্পেস দিয়ে শুরু করুন। তারপর একটি নামমাত্র আকার নির্বাচন করুন যার মান SWL পর্যাপ্ত। অনুমোদিত অনবোর্ড SWL-কে অবশ্যই ফাউন্ডেশন, ওয়েল্ডস, সিট এবং আন্ডার-ডেক রিইনফোর্সমেন্টের জন্য অ্যাকাউন্ট করতে হবে এবং স্ট্যান্ডার্ড টেবিলের মান অতিক্রম করতে পারবে না।

প্রশ্ন 2: ISO 13729 টাইপ A এবং টাইপ B এর মধ্যে পার্থক্য কী?

A2: টাইপ A ডেক-মাউন্ট করা হয় এবং একটি ডেক ফাউন্ডেশন বা আসনের মাধ্যমে লোড স্থানান্তর করে। টাইপ বি বাল্ওয়ার্ক-মাউন্ট করা হয় এবং একটি ভিন্ন হুল ইন্টারফেস ব্যবহার করে। সঠিক টাইপ জাহাজ বিন্যাস অঙ্কন অনুসরণ করা আবশ্যক; কাঠামোগত পর্যালোচনা ছাড়া দুটি কনফিগারেশন বিনিময় করা উচিত নয়।

প্রশ্ন 3: বরফ-পরিষেবা জাহাজের জন্য স্টেইনলেস স্টিল বা বিশেষ ইস্পাত সরবরাহ করা যেতে পারে?

A3: প্রকল্প-নির্দিষ্ট বিকল্প আলোচনা করা যেতে পারে, কিন্তু তারা ISO কাস্ট-স্টিলের ভিত্তিতে স্বয়ংক্রিয় বিকল্প নয়। সঠিক গ্রেড, নকশা তাপমাত্রা, যান্ত্রিক বৈশিষ্ট্য, জারা প্রয়োজনীয়তা, জোড়যোগ্যতা, NDT, তাপ চিকিত্সা, এবং শ্রেণী অনুমোদন সুযোগ উদ্ধৃতি আগে নিশ্চিত করা আবশ্যক।
