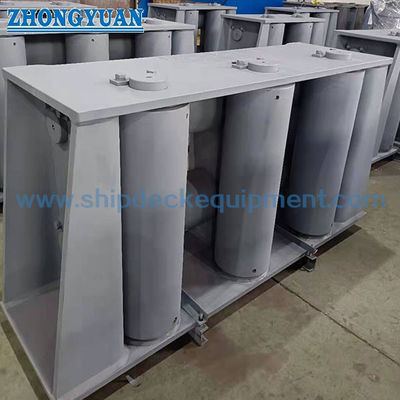

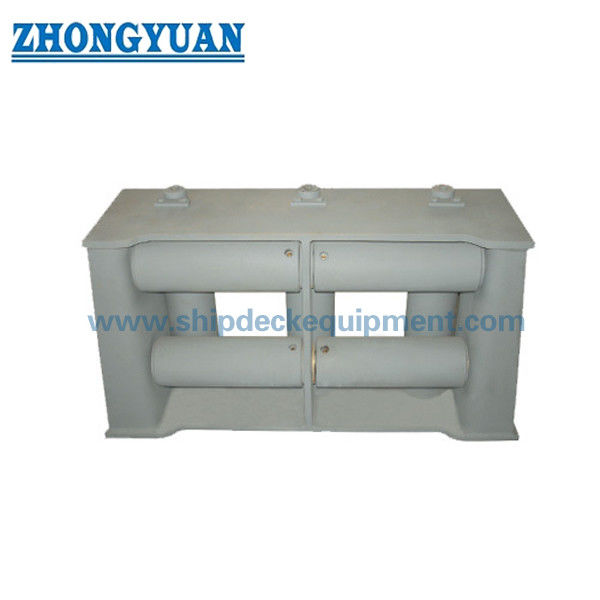

উপরের রোলার সহ সাত রোলার ইউনিভার্সাল ফায়ারলিড।
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| মডেলের ধরন: | D টাইপ | উপকরণ: | C-Mn ইস্পাত, হালকা ইস্পাত, স্টেইনলেস স্টিল |
|---|---|---|---|
| স্ট্যান্ডার্ড: | CB/T*3062-79 | রোলার নং: | ৭টি রোলার |
| ইস্পাত তারের ব্যাস: | 19.5 মিমি ~ 68.0 মিমি | নাইলন দড়ি ব্যাস: | 36 মিমি ~ 100 মিমি |
| ওজন: | 247 কেজি ~ 5100 কেজি | সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, পালিশ, গ্যালভানাইজড, কাস্টমাইজড পৃষ্ঠের চ |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| বিশেষভাবে তুলে ধরা: | ইউনিভার্সাল ফেয়ারলিড রোলার,CB 3062 রোলার,সাতটি টিউব রোলার |
||
পণ্যের বর্ণনা
আপার রোলার সহ সেভেন রোলার ইউনিভার্সাল ফেয়ারলিড | সিবি 3062 টাইপ ডি জাহাজ মুরিং এবং টোয়িংয়ের জন্য
পণ্য ওভারভিউ
সিবি 3062 টাইপ ডি সেভেন-রোলার ইউনিভার্সাল ফেয়ারলিড হল একটি জাহাজের রশি-গাইডিং ব্যবস্থা যেখানে মুরিং দড়ি বা টোয়িং তারগুলি বিভিন্ন দিক থেকে ফেয়ারলেডের কাছে যেতে পারে। টাইপ ডি বিন্যাস তিনটি উল্লম্ব রোলার এবং চারটি অনুভূমিক রোলার ব্যবহার করে, উপরের রোলার বিন্যাস সহ, স্টিলের তারের দড়ি এবং নাইলন দড়িকে একটি বৃহত্তর অপারেটিং অ্যাঙ্গেলের মাধ্যমে গাইড করতে এবং জাহাজের কাঠামোর বিরুদ্ধে সরাসরি ঘষা কমিয়ে দেয়।
এই পৃষ্ঠাটি সরবরাহকৃত প্যারামিটার টেবিলের উপর ভিত্তি করে CB/T*3062-79 টাইপ ডি সেভেন-রোলার ফেয়ারলিডের জন্য লেখা। এটি সাধারণত ফ্রিবোর্ড ডেকের জাহাজের পাশে বা তুলনামূলক মুরিং / টোয়িং রোপ সীসা অবস্থানে ইনস্টল করা হয়। পণ্যটিকে একটি দড়ি-গাইডিং ফেয়ারলিড হিসাবে বিবেচনা করা উচিত, একটি উইঞ্চ, উত্তোলন ডিভাইস বা স্বতন্ত্র লোড-বেয়ারিং টোইং ফিটিং হিসাবে নয়। দড়ি ব্যাস, ইনস্টলেশন কাঠামো, স্থানীয় শক্তিবৃদ্ধি, বেলন উপাদান, খাদ বিবরণ, এবং শংসাপত্রের সুযোগ জাহাজ অঙ্কন এবং প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
• পণ্যের ধরন: উপরের রোলার সহ সেভেন-রোলার ইউনিভার্সাল ফেয়ারলিড
• স্ট্যান্ডার্ড এবং মডেল: CB/T*3062-79 টাইপ D → সরবরাহকৃত ডেটা পণ্যটিকে 7 রোলার সহ টাইপ ডি হিসাবে চিহ্নিত করে।
• রোলার বিন্যাস: 3টি উল্লম্ব রোলার + 4টি অনুভূমিক রোলার → ফেয়ারলিড খোলার চারপাশে একাধিক সীসা দিক থেকে দড়ি গাইড করতে সহায়তা করে।
• প্রযোজ্য দড়ি পরিসীমা: ইস্পাত তারের দড়ি 19.5 থেকে 68.0 মিমি / নাইলন দড়ি 36 থেকে 100 মিমি → দড়ি-আকার নির্বাচন রেফারেন্স হিসাবে ব্যবহার করুন, SWL বা দড়ি ভাঙার লোড হিসাবে নয়।
• প্রধান আকার পরিসীমা: L 944 থেকে 2330 মিমি এবং H 508 থেকে 1130 মিমি → জাহাজের লেআউট চেকিং, ইনস্টলেশন ক্লিয়ারেন্স এবং উদ্ধৃতি নিশ্চিতকরণের জন্য দরকারী।
• ওজন পরিসীমা: সরবরাহ করা টেবিল থেকে 247 থেকে 5100 কেজি
• ইন্সটলেশন ফোকাস: শিপসাইড/ফ্রিবোর্ড ডেক এলাকা → হুল রিইনফোর্সমেন্ট, ওয়েল্ড ডিটেইল এবং দড়ি সীসা কোণ শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা নিশ্চিত করা উচিত।
• উত্পাদন ফোকাস: রোলার ঘূর্ণন, এক্সেল ফিট, যোগাযোগ পৃষ্ঠের মসৃণতা, ফ্রেম প্রান্তিককরণ, জারা সুরক্ষা, এবং রক্ষণাবেক্ষণযোগ্য রোলার সমাবেশ।
প্রধান প্রযুক্তিগত পরামিতি
CB 3062 Type D সেভেন-রোলার ইউনিভার্সাল ফেয়ারলিডের জন্য প্রধান ওয়েবপৃষ্ঠার মাত্রা। অন্যথায় বলা না থাকলে মাত্রাগুলি মিমি-এ থাকে। ওয়েবপৃষ্ঠা নির্বাচনের জন্য টেবিলটি সরলীকৃত; সম্পূর্ণ সরবরাহকৃত ডাইমেনশন টেবিলটি ব্যাকএন্ড রেফারেন্স বিভাগে রাখা হয়েছে।
|
ইস্পাত দড়ি দিয়া। (মিমি) |
নাইলন দড়ি দিয়া। (মিমি) |
বেলন দিয়া। ডি |
ধুর দিয়া। d |
এল |
খ |
এইচ |
H1 |
ওজন (কেজি) |
|---|---|---|---|---|---|---|---|---|
| 19.5 | 36 | 100 | 40-0.5 | 944 | 238 | 508 | 250 | 247 |
| 22.5 | 40 | 120 | 50-0.5 | 1048 | 280 | 552 | 270 | 377 |
| 26 | 45 | 130 | 55-0.5 | 1106 | 304 | 606 | 310 | 485 |
| 32 | 70 | 150 | 65-0.5 | 1250 | 346 | 670 | 330 | 716 |
| 34.5 | 80 | 160 | 70-0.5 | 1340 | 370 | 710 | 360 | 849 |
| 37.5 | 85 | 180 | 80-0.5 | 1450 | 417 | 770 | 380 | 951 |
| 43 | 95 | 200 | 90-0.5 | 1596 | 459 | 820 | 410 | 1546 |
| 52 | 100 | 230 | 100-0.5 | 1746 | 521 | 910 | 450 | 2143 |
| ৬০.৫ | - | 260 | 120-0.5 | 1990 | 590 | 1000 | 500 | 3134 |
| 68 | - | 320 | 150-0.5 | 2330 | 714 | 1130 | 570 | 5100 |
নির্বাচন এবং অনুসন্ধান গাইড
ধাপ 1: CB/T*3062-79 টাইপ ডি সেভেন-রোলার ইউনিভার্সাল ফেয়ারলিড এবং প্রয়োজনীয় স্টিলের তারের দড়ি বা নাইলন দড়ি ব্যাস নিশ্চিত করুন।
ধাপ 2: শিপসাইড ফেয়ারলিডের চারপাশে, উপরে, নীচে বা তির্যক দিক থেকে দড়ি প্রবেশ করতে পারে কিনা তা সহ দড়ির সীসার বিন্যাসটি নিশ্চিত করুন।
ধাপ 3: উপলব্ধ ক্লিয়ারেন্স এবং আশেপাশের শক্তিবৃদ্ধি সহ ফ্রিবোর্ড ডেক, বাল্ওয়ার্ক, বা জাহাজের পাশের কাঠামোতে ইনস্টলেশন অবস্থান নিশ্চিত করুন।
ধাপ 4: উৎপাদনের আগে রোলার, এক্সেল, ফ্রেম, বুশ/বিয়ারিং, ফাস্টেনার এবং স্টপার উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন।
ধাপ 5: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: Sa 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার, চূড়ান্ত আবরণ, গ্যালভানাইজড ফিনিশ, পালিশ স্টেইনলেস স্টিল বা অন্যান্য নির্দিষ্ট চিকিত্সা।
ধাপ 6: উদ্ধৃতির আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: নির্মাতা শংসাপত্র, উপাদান শংসাপত্র, শ্রেণী শংসাপত্র, এনডিটি রিপোর্ট, সাক্ষী পরিদর্শন, বা প্রকল্প-নির্দিষ্ট অনুমোদন।
ধাপ 7: পরিমাণ, জাহাজের ধরন, গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ইনস্টলেশন অঙ্কন, এবং রেফারেন্স ফটো উপলব্ধ থাকলে প্রদান করুন।
গঠন
ঢালাই ফেয়ারলিড ফ্রেম | 3টি উল্লম্ব রোলার | 4টি অনুভূমিক রোলার | উপরের বেলন বিন্যাস | রোলার শ্যাফ্ট / এক্সেল | বুশ বা ভারবহন যোগাযোগ এলাকা | শিপসাইড মাউন্টিং ইন্টারফেস | মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ | আঁকা বা নির্দিষ্ট পৃষ্ঠ চিকিত্সা
রোলার গাইডেন্স, ইনস্টলেশন এবং ইঞ্জিনিয়ারিং সুবিধা
• সাত-রোলার বিন্যাস দড়িটিকে সাধারণ টু-রোলার বা তিন-রোলার বিন্যাসের চেয়ে একটি বিস্তৃত কোণ পরিসরের মাধ্যমে ফেয়ারলিডকে প্রবেশ করতে এবং ছেড়ে যেতে সহায়তা করে।
• তিনটি উল্লম্ব এবং চারটি অনুভূমিক রোলার দড়ি এবং জাহাজের কাঠামোর মধ্যে সরাসরি যোগাযোগ সীমিত করতে সাহায্য করে, যা মুরিং এবং টোয়িং অপারেশনের সময় দড়ি সুরক্ষা সমর্থন করে।
• প্রতিটি রোলারের যোগাযোগের পৃষ্ঠটি মসৃণ, গোলাকার এবং তীক্ষ্ণ প্রান্ত থেকে মুক্ত হওয়া উচিত যা স্টিলের তারের দড়ি বা নাইলন দড়ির ক্ষতি করতে পারে।
• সমাবেশের পরে রোলারের ঘূর্ণন পরীক্ষা করা উচিত যাতে দড়িটি একটি নির্দিষ্ট পৃষ্ঠের উপর টেনে না নিয়ে কম ঘর্ষণে পুনঃনির্দেশিত করা যায়।
• অ্যাক্সেল, ঝোপ বা বিয়ারিং, ফাস্টেনার এবং স্টপার ব্যবস্থাগুলি রক্ষণাবেক্ষণ-গুরুত্বপূর্ণ অংশ এবং পরিদর্শন এবং প্রতিস্থাপনের জন্য অ্যাক্সেসযোগ্য থাকা উচিত।
• শিপসাইড ইনস্টলেশন কাঠামো দড়ি সীসা কোণ, স্থানীয় হুল শক্তিবৃদ্ধি, জোড় বিবরণ, এবং শ্রেণী বা মালিক পরিদর্শনের প্রয়োজনীয়তার সাথে একসাথে পর্যালোচনা করা উচিত।
• সরবরাহ করা দড়ি ব্যাস টেবিল শুধুমাত্র একটি নির্বাচন রেফারেন্স হিসাবে ব্যবহার করা হয়; অনুমোদিত ইঞ্জিনিয়ারিং ডেটা ছাড়া এটিকে SWL, MBL, দড়ি ভাঙা লোড, টেস্ট লোড বা অনুমতিযোগ্য লোডে রূপান্তর করা উচিত নয়।
কাস্টম বৈশিষ্ট্য
• স্ট্যান্ডার্ড: CB/T*3062-79 → যখন প্রকল্পের অঙ্কন বা মালিকের স্পেসিফিকেশন এই সাত-রোলার ফেয়ারলিড ব্যবস্থার জন্য কল করে তখন ব্যবহার করুন।
• প্রকার: টাইপ D → সাত-রোলার ইউনিভার্সাল ফেয়ারলিড মাল্টি-ডিরেকশন রোপ গাইডেন্সের জন্য উপরের রোলার সহ।
• রোলার পরিমাণ: সরবরাহকৃত বিবরণ অনুযায়ী 7টি রোলার → 3টি উল্লম্ব এবং 4টি অনুভূমিক রোলার।
• প্রযোজ্য দড়ি: ইস্পাত তারের দড়ি 19.5-68.0 মিমি / নাইলন দড়ি 36-100 মিমি → দড়ির ধরন, জাহাজের বিন্যাস এবং প্রকল্প অঙ্কন দ্বারা নির্বাচন করুন।
• উপাদান: C-Mn ইস্পাত / হালকা ইস্পাত / স্টেইনলেস স্টীল → সঠিক রোলার, অ্যাক্সেল, ফ্রেম এবং ফাস্টেনার সামগ্রীগুলি উদ্ধৃতির আগে নিশ্চিত করা উচিত৷
• ইনস্টলেশন: শিপসাইড/ফ্রিবোর্ড ডেক এরিয়া → হুল রিইনফোর্সমেন্ট, ওয়েল্ড ডিটেইল, এবং উপলব্ধ স্থান অঙ্কন করে নিশ্চিত করা উচিত।
• সারফেস ট্রিটমেন্ট: রেফারেন্স হিসাবে সা 2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার → চূড়ান্ত আবরণ, গ্যালভানাইজিং বা পালিশ ফিনিশ প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।
• শংসাপত্রের প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী উপলব্ধ → শ্রেণী পরিদর্শন এবং শংসাপত্রের স্তর উদ্ধৃতির আগে নিশ্চিত করা উচিত।
কিভাবে এটা কাজ করে
শিপসাইড ফেয়ারলিডের কাছে দড়ি → দড়িটি উল্লম্ব এবং অনুভূমিক রোলারগুলির মধ্যে প্রবেশ করে
অ্যাপ্লিকেশন
বাণিজ্যিক জাহাজ | নৌ সহায়তা জাহাজ | টাগবোট | ওয়ার্কবোট | প্রকল্প দ্বারা নির্দিষ্ট করা হলে অফশোর পরিষেবা জাহাজ | শিপসাইড মুরিং স্টেশন | টোয়িং দড়ি সীসা অবস্থান | ফ্রিবোর্ড ডেক দড়ি নির্দেশিকা | নবনির্মাণ এবং প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা এবং শ্রেণিবিন্যাস সমিতির অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।
অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: CB 3062 Type D-কে সাধারণ রোলার ফেয়ারলিড থেকে আলাদা করে কী?
A1: টাইপ D সাতটি রোলার ব্যবহার করে, যার মধ্যে তিনটি উল্লম্ব এবং চারটি অনুভূমিক রোলার রয়েছে, দড়িটিকে বিস্তৃত দিক থেকে নির্দেশিত করতে। শিপসাইড মুরিং বা টোয়িং স্টেশনের চারপাশে যেখানে দড়ির সীসার কোণ পরিবর্তিত হয় এটি এটিকে আরও উপযুক্ত করে তোলে।
প্রশ্ন 2: দড়ি ব্যাস টেবিল SWL বা ব্রেকিং লোড হিসাবে ব্যবহার করা যেতে পারে?
A2: না। সরবরাহ করা টেবিলটি প্রধান মাত্রা এবং ওজন সহ প্রযোজ্য ইস্পাত তারের দড়ি এবং নাইলন দড়ি ব্যাস প্রদান করে। এটি SWL, MBL, দড়ি ভাঙার লোড, টেস্ট লোড, বা অনুমতিযোগ্য লোড প্রদান করে না। জাহাজের মুরিং বা টোয়িং ডিজাইন অনুযায়ী লোড অনুমোদন পরীক্ষা করা উচিত।
প্রশ্ন 3: এই ফেয়ারলিড অর্ডার করার আগে কী পরীক্ষা করা উচিত?
A3: স্ট্যান্ডার্ড, টাইপ ডি, দড়ি ব্যাস, দড়ি সীসা দিক, ইনস্টলেশন অবস্থান, উপাদান, পৃষ্ঠ চিকিত্সা, স্থানীয় শক্তিবৃদ্ধি, শংসাপত্রের সুযোগ, পরিমাণ, ডেলিভারি গন্তব্য, এবং প্রয়োজনীয় প্রসবের সময় নিশ্চিত করুন। ইনস্টলেশন অঙ্কন এবং রেফারেন্স ফটো দৃঢ়ভাবে সুপারিশ করা হয়.
| ইস্পাত দড়ি দিয়া। |
নাইলন দড়ি দিয়া। |
ই | চ | ডি | d | এল | ল | L2 | L3 | খ | Bl | B2 | এইচ | Hl | ওজন (কেজি) |
| 19.5 | 36 | 200 | 150 | 100 | 40-0.5 | 944 | 716 | 300 | 844 | 238 | 194 | 108 | 508 | 250 | 247 |
| 22.5 | 40 | 200 | 150 | 120 | 50-0.5 | 1048 | 776 | 320 | 928 | 280 | 232 | 128 | 552 | 270 | 377 |
| 26 | 45 | 200 | 180 | 130 | 55-0.5 | 1106 | 810 | 330 | 976 | 304 | 250 | 138 | 606 | 310 | 485 |
| 32 | 70 | 220 | 180 | 150 | 65-0.5 | 1250 | 910 | 370 | 1100 | 346 | 288 | 158 | 670 | 330 | 716 |
| 34.5 | 80 | 240 | 200 | 160 | 70-0.5 | 1340 | 980 | 400 | 1180 | 370 | 308 | 168 | 710 | 360 | 849 |
| 37.5 | 85 | 240 | 200 | 180 | 80-0.5 | 1450 | 1040 | 420 | 1270 | 417 | 345 | 190 | 770 | 380 | 951 |
| 43 | 95 | 260 | 210 | 200 | 90-0.5 | 1596 | 1146 | 460 | 1396 | 459 | 385 | 210 | 820 | 410 | 1546 |
| 52 | 100 | 260 | 220 | 230 | 100-0.5 | 1746 | 1236 | 490 | 1516 | 521 | 445 | 240 | 910 | 450 | 2143 |
| ৬০.৫ | - | 300 | 240 | 260 | 120-0.5 | 1990 | 1990 | 560 | 1730 | 590 | 500 | 270 | 1000 | 500 | 3134 |
| 68 | - | 320 | 250 | 320 | 150-0.5 | 2330 | 2330 | 640 | 2010 | 714 | 620 | 330 | 1130 | 570 | 5100 |
সিবি 3062 টাইপ ডি সেভেন টিউব রোলার ইউনিভার্সাল ফেয়ারলিডের অঙ্কন আপার রোলার শিপ টোয়িং ইকুইপমেন্ট সহ
