১৬–৪০০ কিলোনিউটন ম্যানুয়াল-রিলিজ স্প্রিং-টাইপ টাগবোটের জন্য টোয়িং হুক | সিবি/টি ৬৩৭-১৯৯৫

১৬-৪০০ kN ম্যানুয়াল-রিলিজ স্প্রিং-টাইপ টাউইং হুক টাগবোটের জন্য | CB/T 637-1995

পণ্যের সংক্ষিপ্ত বিবরণ

১৬-৪০০ kN ম্যানুয়াল-রিলিজ স্প্রিং-টাইপ টাউইং হুক সিরিজটি টাগবোট এবং টাউইং জাহাজের জন্য তৈরি করা হয়েছে যাতে অপারেশনের সময় টাউইং সংযোগ বজায় রাখা যায় এবং একটি যান্ত্রিক অপারেটিং ব্যবস্থার মাধ্যমে ইচ্ছাকৃত স্থানীয় মুক্তি দেওয়া যায়। সরবরাহকৃত কনফিগারেশনটি রিটেইনিং ডিভাইসটি বিচ্ছিন্ন হওয়ার পরে হুক খোলার জন্য একটি ডাবল-স্প্রিং মেকানিজম ব্যবহার করে। এই পৃষ্ঠাটি ম্যানুয়ালি চালিত স্প্রিং টাইপকে কভার করে এবং হাইড্রোলিক বা নিউম্যাটিক রিমোট-রিলিজ সিস্টেমকে প্রতিনিধিত্ব করে না।

CB/T 637-1995 জাহাজের টাউইংয়ে ব্যবহৃত স্প্রিং টাউইং হুকের জন্য পণ্যের শ্রেণীবিভাগ, প্রযুক্তিগত প্রয়োজনীয়তা, পরীক্ষার পদ্ধতি, পরিদর্শন নিয়ম, চিহ্নিতকরণ এবং প্যাকিং কভার করে। সরবরাহকৃত সিরিজে ১৬, ২৫, ৪০, ৬৩, ১০০, ১৬০, ২২০, ৩২০ এবং ৪০০ kN মডেল অন্তর্ভুক্ত রয়েছে। সরবরাহকৃত ডাইমেনশনাল টেবিলে "Max. Load" শব্দটি ব্যবহার করা হয়েছে; অনুমোদিত প্রকল্প অঙ্কন এবং অর্ডার স্পেসিফিকেশন থেকে চুক্তিভিত্তিক পদ যেমন অনুমোদিত লোড, SWL, নিরাপদ টাউইং লোড, টেস্ট লোড বা অন্য কোনো লোড টার্ম নিশ্চিত করতে হবে।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরণ: ম্যানুয়াল-রিলিজ স্প্রিং-টাইপ টাউইং হুক → টাগবোট এবং জাহাজ-টাউইং ব্যবস্থার জন্য স্থানীয় যান্ত্রিক মুক্তি।
• স্ট্যান্ডার্ড রেফারেন্স: CB/T 637-1995 → জাহাজ টাউইংয়ের জন্য স্প্রিং টাউইং হুকের ক্ষেত্রে প্রযোজ্য এবং প্রযুক্তিগত, পরীক্ষা, পরিদর্শন, চিহ্নিতকরণ এবং প্যাকিংয়ের প্রয়োজনীয়তাগুলি কভার করে।
• লোড পরিসীমা: সরবরাহকৃত সিরিজে ১৬-৪০০ kN → নয়টি মডেলের আকার অনুমোদিত টাউইং ব্যবস্থা এবং প্রয়োজনীয় লোড বেস অনুযায়ী নির্বাচন করার অনুমতি দেয়।
• স্প্রিং ব্যবস্থা: ডাবল-স্প্রিং মেকানিজম → রিটেইনিং ডিভাইসটি বিচ্ছিন্ন হওয়ার পরে হুক খোলার ক্ষেত্রে সহায়তা করে; স্প্রিংয়ের বিবরণ এবং রিলিজ-লোড ক্ষমতা অনুমোদিত নকশা অনুসরণ করে।
• রিলিজ ব্যবস্থা: ম্যানুয়াল স্থানীয় অপারেশন → হাইড্রোলিক এবং নিউম্যাটিক রিমোট-রিলিজ সরঞ্জাম এই কনফিগারেশনে অন্তর্ভুক্ত নয়।
• মডেল পরিসীমা: ১৬ / ২৫ / ৪০ / ৬৩ / ১০০ / ১৬০ / ২২০ / ৩২০ / ৪০০ → সামগ্রিক মাত্রা এবং গণনাকৃত ওজন নির্বাচিত মডেলের উপর নির্ভর করে পরিবর্তিত হয় এবং ইনস্টলেশন স্থানের সাথে পরীক্ষা করা উচিত।
• উপাদানের ভিত্তি: মাইল্ড স্টিল / সি-এমএন স্টিল → হুক বডি, বেস, পিভট পিন, বুশ, ল্যাচ কম্পোনেন্ট এবং স্প্রিংগুলির জন্য সঠিক গ্রেড নিশ্চিত করতে হবে।
• সারফেস ট্রিটমেন্ট: Sa 2.5 ব্লাস্টিং + একটি ইপোক্সি শপ-প্রাইমার কোট রেফারেন্স হিসাবে → চূড়ান্ত সামুদ্রিক কোটিং জাহাজের পেইন্টিং স্পেসিফিকেশন অনুসরণ করবে।

প্রধান প্রযুক্তিগত প্যারামিটার

সরবরাহকৃত ১৬-৪০০ kN ম্যানুয়াল-রিলিজ স্প্রিং-টাইপ টাউইং হুক সিরিজের জন্য প্রাথমিক মাত্রা। মাত্রা মিলিমিটারে দেওয়া আছে যদি না অন্যথায় উল্লেখ করা হয়। লোড পরিভাষা সরবরাহকৃত টেবিল অনুসরণ করে এবং প্রকল্পের নিশ্চিতকরণ প্রয়োজন।

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: ১৬-৪০০ kN সিরিজ থেকে প্রয়োজনীয় মডেল নির্বাচন করুন এবং প্রকল্পের ব্যবহৃত চুক্তিভিত্তিক লোড পদ নিশ্চিত করুন।

ধাপ ২: টাউইং-লাইন টাইপ, টাউইং আই বা সংযোগের মাত্রা, প্রত্যাশিত টান দিক, অপারেটিং কোণ এবং প্রয়োজনীয় স্পষ্ট হুক খোলার তথ্য প্রদান করুন।

ধাপ ৩: ইনস্টলেশন ফাউন্ডেশন, লোড পাথ, আন্ডার-ডেক রিইনফোর্সমেন্ট, ফাস্টেনিং / ওয়েল্ডিং ইন্টারফেস এবং উপলব্ধ অপারেটিং ক্লিয়ারেন্স অঙ্কন দ্বারা নিশ্চিত করুন।

ধাপ ৪: ম্যানুয়াল রিলিজ ব্যবস্থা, স্থানীয় অপারেটর অবস্থান, লিভার বা রিলিজ-ওয়্যার রুট, প্রয়োজনীয় রিলিজ লোড এবং রিসেট পদ্ধতি নিশ্চিত করুন।

ধাপ ৫: উপাদানের গ্রেড, সর্বনিম্ন নকশা তাপমাত্রা, ক্ষয়কারী পরিবেশ, আইস-ক্লাস বা নিম্ন-তাপমাত্রার প্রয়োজনীয়তা এবং চূড়ান্ত কোটিং সিস্টেম নিশ্চিত করুন।

ধাপ ৬: পরীক্ষা এবং শংসাপত্রের সুযোগ, শ্রেণীবিভাগ সমিতি, সাক্ষী পয়েন্ট, পরিমাণ, সরবরাহের গন্তব্য, প্রয়োজনীয় সরবরাহের তারিখ উল্লেখ করুন এবং GA বা ইনস্টলেশন অঙ্কন সরবরাহ করুন।

গঠন

টাউইং হুক বডি | রিটেইনিং এবং ল্যাচ অ্যাসেম্বলি | ডাবল-স্প্রিং সহায়ক রিলিজ মেকানিজম | ম্যানুয়াল অপারেটিং লিভার / রিলিজ লিঙ্কেজ | পিভট পিন এবং বুশ | বেস এবং ফাউন্ডেশন ইন্টারফেস | রিসেট এবং লকিং ব্যবস্থা | সামুদ্রিক প্রতিরক্ষামূলক কোটিং

রিলিজ, ইনস্টলেশন ও গুণগত সুবিধার

• ম্যানুয়াল মেকানিজমটি হাইড্রোলিক পাওয়ার প্যাক বা নিউম্যাটিক সাপ্লাইয়ের উপর নির্ভর না করে স্থানীয় যান্ত্রিক অপারেশন সরবরাহ করে; অপারেটরের অবস্থান এবং নিরাপদ অ্যাক্সেস জাহাজের বিন্যাসে পরীক্ষা করা উচিত।
• ডাবল-স্প্রিং ব্যবস্থাটি ল্যাচ বিচ্ছিন্ন হওয়ার পরে হুক খোলার ক্ষেত্রে সহায়তা করে, যখন অনুমোদিত রিলিজ লোড মডেল লোড মান থেকে অনুমান করার পরিবর্তে অনুমোদিত নকশা এবং পরীক্ষা পদ্ধতি দ্বারা প্রদর্শিত হতে হবে।
• নয়টি মডেলের ১৬-৪০০ kN সিরিজ টাউইং-হুক আকার, ইনস্টলেশন এনভেলপ, ফাউন্ডেশন ব্যবস্থা এবং প্রকল্পের লোড প্রয়োজনীয়তা মেলানোর জন্য একটি ব্যবহারিক পরিসীমা সরবরাহ করে।
• টাউইং ফোর্স হুক বডি, পিভট, বেস এবং সহায়ক হুল কাঠামোর মাধ্যমে স্থানান্তরিত হয়; তাই ফাউন্ডেশন শক্তি এবং আন্ডার-ডেক রিইনফোর্সমেন্ট সম্পূর্ণ টাউইং ব্যবস্থার অংশ।
• পিন, বুশ, ল্যাচ যোগাযোগের ক্ষেত্র, স্প্রিং এবং রিলিজ লিঙ্কেজগুলি পরিদর্শন, লুব্রিকেশন, পরিধান পরীক্ষা এবং কার্যকরী পরীক্ষার জন্য অ্যাক্সেসযোগ্য থাকা উচিত।
• লোড টেস্টিং, রিলিজ-অপারেশন টেস্টিং, মেটেরিয়াল ট্রেসেবিলিটি এবং ক্লাস উইটনেসিং অনুমোদিত পরিদর্শন এবং পরীক্ষা পরিকল্পনা অনুযায়ী ব্যবস্থা করা যেতে পারে।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: CB/T 637-1995 → জাহাজ টাউইংয়ে ব্যবহৃত স্প্রিং টাউইং হুকের জন্য স্ট্যান্ডার্ড রেফারেন্স।
• মডেল পরিসীমা: ১৬ / ২৫ / ৪০ / ৬৩ / ১০০ / ১৬০ / ২২০ / ৩২০ / ৪০০ → অনুমোদিত টাউইং ব্যবস্থা এবং প্রকল্পের লোড প্রয়োজনীয়তা অনুসারে নির্বাচন করুন।
• লোড রেটিং: সরবরাহকৃত ডেটাতে ১৬-৪০০ kN সর্বোচ্চ লোড → চূড়ান্ত চুক্তিভিত্তিক লোড সংজ্ঞা এবং চিহ্নিতকরণ নিশ্চিত করতে হবে।
• রিলিজ পদ্ধতি: ডাবল-স্প্রিং সহায়তা সহ ম্যানুয়াল স্থানীয় রিলিজ → রিমোট হাইড্রোলিক বা নিউম্যাটিক রিলিজ এই কনফিগারেশনের বাইরে যদি আলাদাভাবে ডিজাইন করা না হয়।
• উপাদান: মাইল্ড স্টিল / সি-এমএন স্টিল → নির্দিষ্ট কম্পোনেন্ট গ্রেড এবং নিম্ন-তাপমাত্রার প্রয়োজনীয়তা নিশ্চিত করতে হবে।
• সারফেস ট্রিটমেন্ট: Sa 2.5 + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত পেইন্ট সিস্টেম প্রকল্পের স্পেসিফিকেশন অনুসরণ করবে।
• ইনস্টলেশন: ডেক / ফাউন্ডেশন মাউন্টেড → লোড দিক, ফাস্টেনিংয়ের বিবরণ, ডেক রিইনফোর্সমেন্ট এবং অ্যাক্সেস ক্লিয়ারেন্সের জন্য অনুমোদিত অঙ্কন প্রয়োজন।
• পরিদর্শন ও সার্টিফিকেশন: অর্ডার স্কোপ অনুযায়ী → টেস্ট লোড, রিলিজ টেস্ট কন্ডিশন, ক্লাস উইটনেসিং এবং সার্টিফিকেট টাইপ কোটেশনের আগে সম্মত হতে হবে।

কিভাবে কাজ করে

টাউইং সংযোগ হুকের উপর স্থাপন করা হয় → রিটেইনিং মেকানিজম হুকটিকে ওয়ার্কিং পজিশনে সুরক্ষিত করে → টাউইং লোড বেস এবং সহায়ক হুল কাঠামোর উপর স্থানান্তরিত হয় → অপারেটর ম্যানুয়াল রিলিজ ব্যবস্থা সক্রিয় করে → ল্যাচ বিচ্ছিন্ন হয় এবং ডাবল স্প্রিং হুক খোলার ক্ষেত্রে সহায়তা করে → সংযোগ মুক্তি পায় → হুক পুনরায় সেট করা হয়, লক করা হয় এবং পুনরায় ব্যবহারের আগে কার্যকারিতা পরীক্ষা করা হয়।

অ্যাপ্লিকেশন

হারবার টাগবোট | উপকূলীয় টাউইং জাহাজ | জাহাজ-সহায়তা টাগ | অনুমোদিত টাউইং ব্যবস্থা সহ ওয়ার্কবোট | নতুন নির্মাণ প্রকল্প | সামঞ্জস্যপূর্ণ স্প্রিং টাউইং হুকের প্রতিস্থাপন

শংসাপত্র ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, অনুমোদিত পরীক্ষা স্কোপ, উপাদান ট্রেসেবিলিটি এবং শ্রেণীবিভাগ সমিতির পদ্ধতি অনুসারে শংসাপত্র এবং পরিদর্শন ব্যবস্থা করা যেতে পারে। প্রাপ্যতা ক্লাস অনুমোদন এবং সম্মত অর্ডার স্কোপের উপর নির্ভরশীল।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

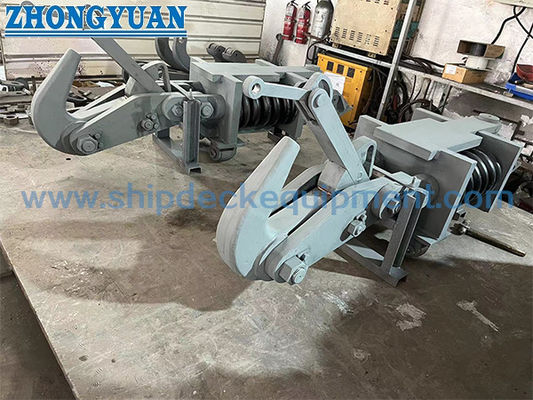

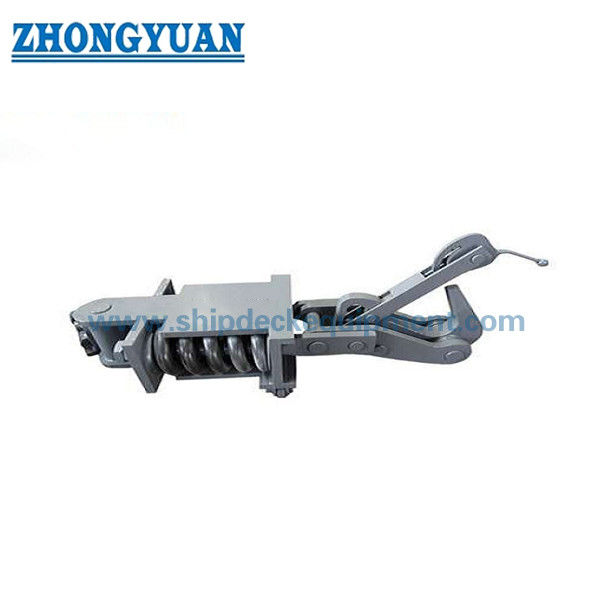

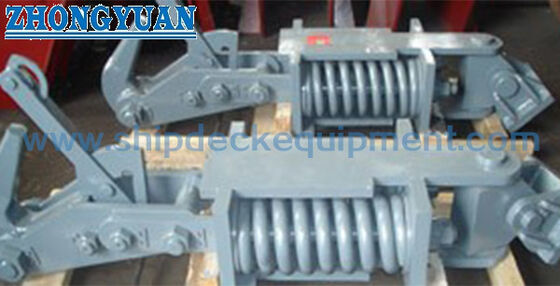

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: হুকটি কি তার পূর্ণ রেট করা লোড বহন করার সময় ম্যানুয়ালি রিলিজ করা যেতে পারে?

উত্তর ১: সরবরাহকৃত টেবিলে একটি মডেলের সর্বোচ্চ লোড দেওয়া আছে, তবে এটি অনুমোদিত রিলিজ লোড স্বাধীনভাবে নিশ্চিত করে না। লোডের অধীনে রিলিজ অনুমোদিত স্পেসিফিকেশনে সংজ্ঞায়িত করতে হবে এবং প্রয়োজনীয় রিলিজ-অপারেশন পরীক্ষা দ্বারা যাচাই করতে হবে। পূর্ণ-রেট করা-লোড রিলিজ অনুমান করা উচিত নয়।

প্রশ্ন ২: এই সিরিজে কি হুইলহাউস রিমোট রিলিজ অন্তর্ভুক্ত আছে?

উত্তর ২: না। এই পৃষ্ঠাটি একটি ম্যানুয়াল-রিলিজ, ডাবল-স্প্রিং টাউইং হুক বর্ণনা করে। একটি হাইড্রোলিক বা নিউম্যাটিক রিমোট-রিলিজ সিস্টেমের জন্য একটি ভিন্ন অনুমোদিত কনফিগারেশন, নিয়ন্ত্রণ দর্শন, ফেইল-সেফ পর্যালোচনা এবং পরীক্ষা স্কোপ প্রয়োজন।

প্রশ্ন ৩: সঠিক মডেল নির্বাচন করার জন্য কি তথ্যের প্রয়োজন?

উত্তর ৩: প্রয়োজনীয় লোড পদ, টাউইং-লাইন বা আইয়ের মাত্রা, টান দিক, ফাউন্ডেশন এবং ইনস্টলেশন অঙ্কন, ম্যানুয়াল রিলিজ ব্যবস্থা, উপাদান এবং কোটিংয়ের প্রয়োজনীয়তা, ক্লাস সোসাইটি, পরীক্ষা স্কোপ, পরিমাণ, গন্তব্য এবং সরবরাহের সময়সূচী প্রদান করুন।: না। এই পৃষ্ঠাটি একটি ম্যানুয়াল-রিলিজ স্প্রিং টাউইং হুক বর্ণনা করে। একটি হাইড্রোলিক বা নিউম্যাটিক রিমোট-রিলিজ সিস্টেমের জন্য একটি ভিন্ন অনুমোদিত কনফিগারেশন, নিয়ন্ত্রণ দর্শন, ফেইল-সেফ পর্যালোচনা এবং পরীক্ষা স্কোপ প্রয়োজন।

প্রশ্ন ৩: কোটেশনের আগে কি তথ্যের প্রয়োজন?

উত্তর ৩: প্রয়োজনীয় লোড পদ, টাউইং-লাইন বা আইয়ের মাত্রা, টান দিক, ফাউন্ডেশন এবং ইনস্টলেশন অঙ্কন, ম্যানুয়াল রিলিজ ব্যবস্থা, উপাদান এবং কোটিংয়ের প্রয়োজনীয়তা, ক্লাস সোসাইটি, পরীক্ষা স্কোপ, পরিমাণ, গন্তব্য এবং সরবরাহের সময়সূচী প্রদান করুন।
