সরু বেস স্টীল ডাবল-বিট বলার্ড। GB/T 554-2008 টাইপ C, 13 ¢ 43 kN SWL
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টেকনিক স্ট্যান্ডার্ড: | GB554-2008 | উপকরণ: | C-Mn ইস্পাত, স্টেইনলেস স্টিল, এছাড়াও আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে |
|---|---|---|---|
| নামমাত্র ব্যাস: | 50 থেকে 150 মিমি | SWL রেঞ্জ: | 13KN- 43KN |
| ওজন: | 4.5 থেকে 49 কেজি | সারফেস ট্রিটমেন্ট: | S2.5-এ স্যান্ডব্লাস্টিং + ইপক্সি শপ প্রাইমারের এক স্তর, মিরর বা সাটিন পালিশ, পালিশ, গ্যালভানাইজড, কা |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি | ||
| বিশেষভাবে তুলে ধরা: | GB/T 554 জাহাজের টানা সরঞ্জাম,সংকীর্ণ বেস জাহাজের টানা সরঞ্জাম,ইস্পাত ডাবল বিট বলার্ড |
||
পণ্যের বর্ণনা
সংকীর্ণ-বেস স্টিল ডাবল-বিট বোলার্ড | GB/T 554-2008 টাইপ C, 13–43 kN SWL
পণ্যের সংক্ষিপ্ত বিবরণ

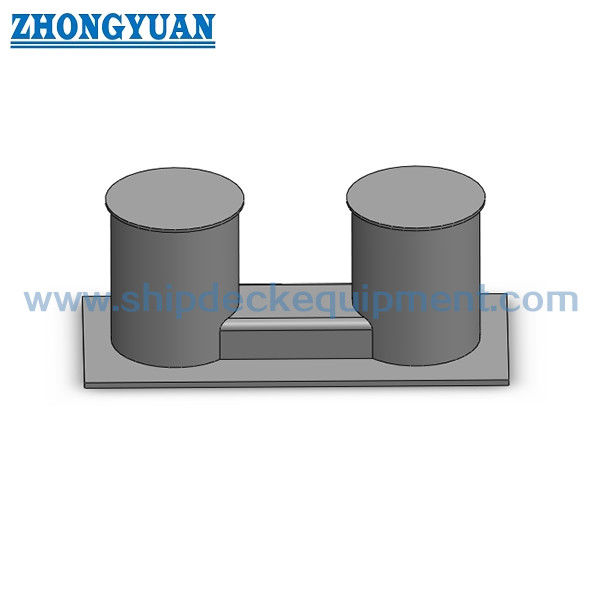

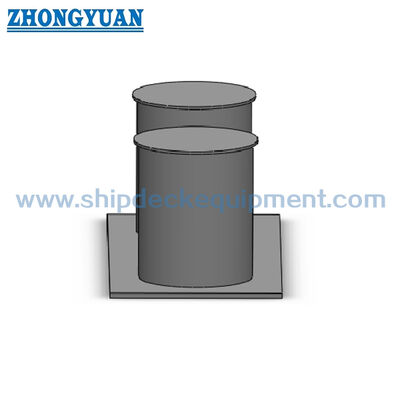

সংকীর্ণ বেস সহ GB/T 554 টাইপ C স্টিল ডাবল বিট বোলার্ড হল জাহাজের নোঙর এবং টাগিং ব্যবস্থার জন্য একটি কমপ্যাক্ট ওয়েল্ডেড স্টিল বোলার্ড যেখানে ডেক লেআউটের জন্য একটি সাধারণ বেস প্লেটে দুটি উল্লম্ব বিট প্রয়োজন। এটি প্রধানত ছোট জাহাজ, অভ্যন্তরীণ জলপথের জাহাজ, ওয়ার্কবোট, নৌকা এবং অন্যান্য কমপ্যাক্ট জাহাজ-বোর্ডের নোঙর অবস্থানে ব্যবহৃত হয় যেখানে বোলার্ডের ফুটপ্রিন্ট, ডেক রিইনফোর্সমেন্ট এবং দড়ি লিড দিক একসাথে পরীক্ষা করা প্রয়োজন।
এই পৃষ্ঠাটি নামমাত্র ব্যাস 50 থেকে 150 মিমি এবং SWL মান 13 থেকে 43 kN পর্যন্ত সরবরাহকৃত GB/T 554-2008 টাইপ C ডেটা অনুসারে প্রস্তুত করা হয়েছে। পাবলিক স্ট্যান্ডার্ড তথ্য নির্দেশ করে যে GB/T 554-2023 GB/T 554-2008 কে প্রতিস্থাপন করেছে এবং এটি সমুদ্রগামী জাহাজের জন্য ওয়েল্ডেড স্টিল বোলার্ডের সাথে সম্পর্কিত; অতএব, প্রযোজ্য প্রকল্পের মান, পুরানো-মান প্রতিস্থাপনের প্রয়োজন, এবং সর্বশেষ GB/T 554-2023 বা ISO 13795:2020 অনুসরণ করা উচিত কিনা তা চূড়ান্ত উদ্ধৃতির আগে নিশ্চিত করতে হবে।
দ্রুত স্পেসিফিকেশন
- পণ্যের প্রকার: সংকীর্ণ বেস সহ স্টিল ডাবল বিট বোলার্ড → জাহাজের নোঙর এবং হালকা টাগিং অবস্থানের জন্য কমপ্যাক্ট দ্বি-বিট ব্যবস্থা।
- মান এবং প্রকার: সরবরাহকৃত ডেটা অনুসারে GB/T 554-2008 টাইপ C → পুরানো টাইপ C সংকীর্ণ-বেস পদবি নির্দিষ্ট করে এমন প্রতিস্থাপন বা প্রকল্পগুলির জন্য উপযুক্ত।
- নামমাত্র ব্যাস পরিসীমা: 50 / 75 / 100 / 125 / 150 মিমি → বড় সমুদ্রগামী নোঙর স্টেশনগুলির পরিবর্তে ছোট এবং কমপ্যাক্ট ডেক ব্যবস্থার জন্য উপযুক্ত।
- SWL পরিসীমা: 13 থেকে 43 kN → শুধুমাত্র সরবরাহকৃত নিরাপদ কাজের লোড টেবিল হিসাবে ব্যবহার করুন; টাগিং লোডের দিক এবং ডেক সমর্থন এখনও প্রকল্পের নিশ্চিতকরণ প্রয়োজন।
- নির্মাণ: দুটি বোলার্ড বিট এবং শক্তিশালী সংযোগ সহ একটি বেস প্লেট → একটি কমপ্যাক্ট বেস ব্যবস্থার মাধ্যমে ডেকে দড়ির শক্তি বিতরণে সহায়তা করে।
- প্রধান মাত্রা: A, b, B, D, D1, h, h1, H, L, r, এবং t → ওয়েবপেজ অঙ্কন, ডেক-স্পেস পরীক্ষা এবং উদ্ধৃতি নিশ্চিতকরণের জন্য ব্যবহৃত হয়।
- উপাদানের বিকল্প: C-Mn স্টিল, স্টেইনলেস স্টিল, এবং বরফ ভাঙার জাহাজের জন্য বিশেষ স্টিল → উৎপাদনের আগে সঠিক গ্রেড এবং শংসাপত্রের সুযোগ নিশ্চিত করা উচিত।
- পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → পালিশ করা, গ্যালভানাইজড, বা কাস্টমাইজড ফিনিস প্রয়োজনে আলোচনা করা যেতে পারে।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র ব্যাস। | SWL kN |
A | b | B | D | D1 | h | h1 | H | L | r | t | ওজন কেজি |
| 50 | 13 | 180 | 32 | 100 | 50 | 65 | 9 | 26 | 115 | 310 | 20 | 6 | 4.5 |
| 75 | 18 | 275 | 50 | 125 | 75 | 95 | 12 | 43 | 170 | 430 | 20 | 7 | 10.8 |
| 100 | 25 | 350 | 65 | 160 | 100 | 120 | 14 | 51 | 220 | 540 | 25 | 7 | 18.6 |
| 125 | 34 | 430 | 80 | 200 | 125 | 145 | 15 | 60 | 275 | 676 | 28 | 9 | 34.3 |
| 150 | 43 | 500 | 100 | 230 | 150 | 170 | 16 | 70 | 330 | 800 | 35 | 9 | 49 |
নির্বাচন ও জিজ্ঞাসা নির্দেশিকা
ধাপ 1: জাহাজের অঙ্কন অনুসারে GB/T 554 টাইপ C স্টিল ডাবল বিট বোলার্ড এবং নামমাত্র ব্যাস 50 / 75 / 100 / 125 / 150 মিমি নিশ্চিত করুন।
ধাপ 2: GB/T 554-2008 এর উপর ভিত্তি করে প্রকল্পটি পুরানো-মান প্রতিস্থাপন কিনা বা GB/T 554-2023 / ISO 13795:2020 পর্যালোচনার প্রয়োজন এমন একটি নতুন প্রকল্প কিনা তা নিশ্চিত করুন।
ধাপ 3: নোঙর বা টাগিং ডিউটি, দড়ির আকার, দড়ির লিড কোণ, উদ্দিষ্ট লোডের দিক, কাছাকাছি চক বা ফেয়ারলিড এবং বোলার্ডটি সাধারণ নোঙর বা টাগিং সহায়তার জন্য ব্যবহৃত হচ্ছে কিনা তা নিশ্চিত করুন।
ধাপ 4: ডেক ইনস্টলেশন ইন্টারফেস নিশ্চিত করুন: বেস ফুটপ্রিন্ট, ওয়েল্ড ডিটেইল, ডেক প্লেটের পুরুত্ব, স্থানীয় রিইনফোর্সমেন্ট, উপলব্ধ ক্লিয়ারেন্স এবং শিপইয়ার্ড ইনস্টলেশন পদ্ধতি।
ধাপ 5: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: C-Mn স্টিল, স্টেইনলেস স্টিল, বা কম-তাপমাত্রা / বরফ ভাঙার পরিষেবার জন্য বিশেষ স্টিল যদি প্রয়োজন হয়।
ধাপ 6: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: শপ প্রাইমার, চূড়ান্ত আবরণ ব্যবস্থা, গ্যালভানাইজড ফিনিস, মিরর / সাটিন পালিশ করা স্টেইনলেস স্টিল, বা অন্যান্য প্রকল্পের আবরণ প্রয়োজন।
ধাপ 7: উদ্ধৃতির আগে শংসাপত্রের সুযোগ নিশ্চিত করুন: প্রস্তুতকারকের শংসাপত্র, উপাদানের শংসাপত্র, ক্লাস শংসাপত্র, ওয়েল্ড পরিদর্শন, NDT, সাক্ষী পরিদর্শন, বা অন্যান্য প্রকল্পের প্রয়োজন।
ধাপ 8: পরিমাণ, জাহাজের প্রকার, ইনস্টলেশন অঙ্কন, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি তারিখ এবং উপলব্ধ থাকলে রেফারেন্স ছবি সরবরাহ করুন।
গঠন
দুটি উল্লম্ব বোলার্ড বিট | সংকীর্ণ সাধারণ বেস প্লেট | শক্তিশালী সংযোগ কাঠামো | ওয়েল্ডেড ডেক ইন্টারফেস | দড়ি-যোগাযোগ মাথার ব্যাসার্ধ | কমপ্যাক্ট ডেক ফুটপ্রিন্ট | পেইন্টেড বা নির্দিষ্ট পৃষ্ঠের চিকিত্সা
ওয়েল্ডিং, লোড পাথ এবং ইঞ্জিনিয়ারিং সুবিধা
- টাইপ C সংকীর্ণ-বেস নির্মাণ একটি কমপ্যাক্ট দ্বি-বিট ব্যবস্থা সরবরাহ করে যেখানে জাহাজের লেআউটে সীমিত ডেক স্থান রয়েছে তবে এখনও একটি স্ট্যান্ডার্ড ডাবল বিট বোলার্ড কনফিগারেশন প্রয়োজন।
- সাধারণ বেস প্লেট এবং শক্তিশালী সংযোগ ডেকে কাঠামোর মধ্যে স্থানীয় দড়ির শক্তি স্থানান্তর করতে সহায়তা করে; ডেক রিইনফোর্সমেন্ট এবং ওয়েল্ড ডিটেইল শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পরীক্ষা করা উচিত।
- গোলাকার দড়ি-যোগাযোগ এলাকাগুলি তীক্ষ্ণ স্থানীয় যোগাযোগ কমাতে এবং নোঙর বা টাগিং সহায়তার সময় অপ্রয়োজনীয় দড়ির ক্ষয় এড়াতে মসৃণ করা উচিত।
- SWL সরবরাহকৃত GB/T 554 টাইপ C টেবিল এবং অনুমোদিত জাহাজের নোঙর / টাগিং ব্যবস্থা অনুসারে ব্যবহার করা উচিত; এটি দড়ির ভাঙার লোড বা পরীক্ষার লোডের সাথে মিশ্রিত করা উচিত নয়।
- প্রতিস্থাপন প্রকল্পগুলির জন্য, টাইপ C সংকীর্ণ-বেস আকৃতি, সামগ্রিক দৈর্ঘ্য L, বোলার্ড ব্যাস D, বেস প্রস্থ B, এবং উচ্চতা H উৎপাদনের আগে বিদ্যমান ডেক ব্যবস্থার সাথে তুলনা করা উচিত।
- উপাদানের ট্রেসেবিলিটি, ওয়েল্ডিংয়ের গুণমান, মাত্রিক পরিদর্শন, আবরণ পরিদর্শন এবং শংসাপত্রের সুযোগ সম্মত অর্ডার এবং প্রকল্পের অনুমোদন পদ্ধতি অনুসারে ব্যবস্থা করা যেতে পারে।
- যেহেতু পাবলিক তথ্য দেখায় যে GB/T 554-2023 GB/T 554-2008 কে প্রতিস্থাপন করেছে, তাই চূড়ান্ত ডেটাশিট প্রকাশের আগে প্রযোজ্য স্ট্যান্ডার্ড বছর নিশ্চিত করা উচিত।
কাস্টম অ্যাট্রিবিউটস
- মান: সরবরাহকৃত ডেটা অনুসারে GB/T 554-2008 → পুরানো-মান প্রতিস্থাপন বা প্রকল্পগুলির জন্য ব্যবহার করুন যা এখনও টাইপ C সংকীর্ণ-বেস বোলার্ড নির্দিষ্ট করে।
- সর্বশেষ মান পরীক্ষা: নতুন প্রকল্পগুলির জন্য GB/T 554-2023 নিশ্চিত করতে হবে → পাবলিক স্ট্যান্ডার্ড তথ্য বলে যে GB/T 554-2023 GB/T 554-2008 কে প্রতিস্থাপন করেছে।
- প্রকার: টাইপ C সংকীর্ণ বেস → একটি বেস প্লেটে দুটি বিট সহ কমপ্যাক্ট ডাবল বিট বোলার্ড।
- নামমাত্র ব্যাস: 50 / 75 / 100 / 125 / 150 মিমি → জাহাজের অঙ্কন, SWL টেবিল, দড়ির ব্যবস্থা এবং ডেক স্থান দ্বারা নির্বাচন করুন।
- SWL: 13 / 18 / 25 / 34 / 43 kN → সরবরাহকৃত টেবিল ব্যবহার করুন এবং লোডের দিক, ডেক রিইনফোর্সমেন্ট এবং প্রকল্পের অনুমোদন ভিত্তি নিশ্চিত করুন।
- উপাদান: C-Mn স্টিল / স্টেইনলেস স্টিল / বিশেষ স্টিল নিশ্চিত করতে হবে → চূড়ান্ত গ্রেড, কম-তাপমাত্রা প্রয়োজন এবং শংসাপত্রের সুযোগ প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।
- ইনস্টলেশন: ডেক ওয়েল্ডেড → ওয়েল্ড লেগ, বেস প্রস্তুতি এবং ডেক রিইনফোর্সমেন্ট অনুমোদিত অঙ্কন দ্বারা নিশ্চিত করা উচিত।
- পৃষ্ঠের চিকিত্সা: রেফারেন্স হিসাবে Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার → চূড়ান্ত আবরণ, গ্যালভানাইজিং, বা পলিশিং গ্রাহকের প্রয়োজন অনুসরণ করে।
- শংসাপত্রের প্রয়োজনীয়তা: অর্ডার স্কোপ অনুসারে উপলব্ধ → ক্লাস পরিদর্শন এবং শংসাপত্রের স্তর উদ্ধৃতির আগে নিশ্চিত করা উচিত।
কিভাবে কাজ করে
নোঙর বা টাগিং লাইন বোলার্ডের কাছে আসে → অনুমোদিত দড়ি লিড অনুসারে এক বা উভয় বিটের চারপাশে দড়ি ঘোরানো হয় → স্থানীয় দড়ির শক্তি বিট বডি এবং শক্তিশালী বেস প্লেটের মাধ্যমে স্থানান্তরিত হয় → ওয়েল্ডেড সংযোগ এবং ডেক রিইনফোর্সমেন্ট লোডটি জাহাজের কাঠামোর মধ্যে বহন করে → ইনস্টলেশনের পরে আবরণ এবং পরিদর্শন সম্পন্ন হয়
অ্যাপ্লিকেশন
ছোট জাহাজ | অভ্যন্তরীণ জলপথের জাহাজ | ওয়ার্কবোট | নৌকা | হারবার সার্ভিস ভেসেল | কমপ্যাক্ট ডেক নোঙর স্টেশন | হালকা টাগিং সহায়তা অবস্থান | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প
শংসাপত্র ও সুবিধা
প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদানের ট্রেসেবিলিটি এবং শ্রেণীবিভাগ সমাজের অনুমোদন পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।
শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: এই বোলার্ডের জন্য কি GB/T 554-2008 এখনও সর্বশেষ মান?
উত্তর 1: পাবলিক স্ট্যান্ডার্ড তথ্য দেখায় যে GB/T 554-2023 GB/T 554-2008 কে প্রতিস্থাপন করেছে। যদি জাহাজের অঙ্কন এখনও GB/T 554-2008 টাইপ C নির্দিষ্ট করে, তবে এটি প্রতিস্থাপন বা প্রকল্প-নির্দিষ্ট প্রয়োজনীয়তা হিসাবে পর্যালোচনা করা যেতে পারে। নতুন প্রকল্পগুলির জন্য, GB/T 554-2023 বা ISO 13795:2020 ব্যবহার করা উচিত কিনা তা নিশ্চিত করুন।
প্রশ্ন 2: SWL টেবিল কি সরাসরি টাগিংয়ের জন্য ব্যবহার করা যেতে পারে?
উত্তর 2: সরবরাহকৃত টেবিলটি টাইপ C বোলার্ডের জন্য SWL মান সরবরাহ করে। প্রকৃত টাগিং বা নোঙর ব্যবহার এখনও দড়ির লিড কোণ, লোডের দিক, ডেক রিইনফোর্সমেন্ট, ওয়েল্ড ডিটেইলস এবং প্রকল্পের অনুমোদন ভিত্তির বিপরীতে পরীক্ষা করা উচিত। SWL দড়ির ভাঙার লোড বা পরীক্ষার লোডের সাথে মিশ্রিত করা উচিত নয়।
প্রশ্ন 3: উদ্ধৃতির আগে কি তথ্য প্রয়োজন?
উত্তর 3: স্ট্যান্ডার্ড বছর, টাইপ C সংকীর্ণ বেস, নামমাত্র ব্যাস, SWL প্রয়োজনীয়তা, উপাদানের গ্রেড, পৃষ্ঠের চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, ডেক ইনস্টলেশন অঙ্কন, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি তারিখ নিশ্চিত করুন।
