কনিকাল পিডেস্টাল রোলার ফেয়ারলিড DIN 81907 ফর্ম বি, 80 ¢ 320 kN

কনিক্যাল পেডেস্টাল রোলার ফেয়ারলিড | DIN 81907 ফর্ম B, 80–320 kN

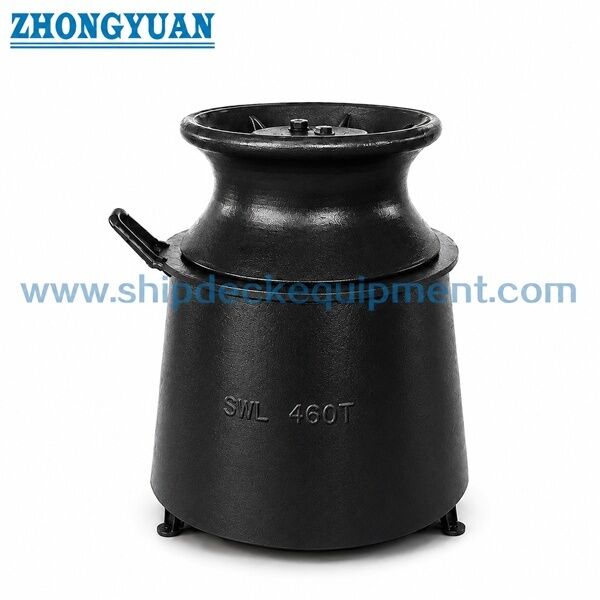

পণ্যের সংক্ষিপ্ত বিবরণ

DIN 81907 ফর্ম B পেডেস্টাল রোলার ফেয়ারলিড হল একটি একক উল্লম্ব রোলার অ্যাসেম্বলি যা একটি কনিক্যাল ডেক পেডেস্টালের উপর বসানো থাকে। এটি একটি উঁচু ডেক স্তরে মুরিং এবং ওয়ার্পিং লাইনগুলিকে গাইড করতে ব্যবহৃত হয়, যা একটি স্থির প্রান্তের সাথে অবিচ্ছিন্ন স্লাইডিং যোগাযোগ ছাড়াই লাইনের দিক পরিবর্তন করতে সহায়তা করে। ঘূর্ণায়মান রোলার এবং মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ স্থানীয় ঘর্ষণ কমাতে সাহায্য করে এবং লাইনটিকে কাছাকাছি ডেক কাঠামো থেকে দূরে রাখে।

ফর্ম B হল কনিক্যাল-পেডেস্টাল কনফিগারেশন এবং এটি সিলিন্ড্রিক্যাল ফর্ম A ব্যবস্থার থেকে ভিন্ন। সরবরাহকৃত প্যারামিটার টেবিলের উপর ভিত্তি করে, ফর্ম B নামমাত্র সংখ্যা 8, 12, 20, এবং 32-এ উপলব্ধ যার SWL মান 80 থেকে 320 kN এবং বিভিন্ন পেডেস্টাল-উচ্চতার বিকল্প রয়েছে। নির্বাচন করার সময় লাইনের ধরন এবং ব্যাস, দড়ির MBL, লিড দিক, পেডেস্টালের উচ্চতা, ফাউন্ডেশনের জ্যামিতি, ডেক রিইনফোর্সমেন্ট, ওয়েল্ডিংয়ের বিবরণ, রোলারের উপাদান, বিয়ারিং বা বুশ ব্যবস্থা, লুব্রিকেশন, কোটিং সিস্টেম এবং প্রয়োজনীয় ক্লাস পরিদর্শন পরিধি বিবেচনা করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের প্রকার: একক-রোলার পেডেস্টাল ফেয়ারলিড → একটি উঁচু ডেক অবস্থানে মুরিং বা ওয়ার্পিং লাইনকে গাইড এবং পুনঃনির্দেশ করে।
• মান এবং ফর্ম: DIN 81907:1997-12 ফর্ম B → কনিক্যাল পেডেস্টাল কনফিগারেশন; DIN মিডিয়া এই সংস্করণটিকে বর্তমান পেডেস্টাল ফেয়ার লিড স্ট্যান্ডার্ড হিসাবে তালিকাভুক্ত করে।
• উল্লেখিত রোলার স্ট্যান্ডার্ড: DIN 81906:1999-05 → সংশ্লিষ্ট ওয়ার্পিং / পেডেস্টাল রোলার সিরিজের জন্য বর্তমান DIN রেফারেন্স।
• ফর্ম B নামমাত্র পরিসীমা: 8 / 12 / 20 / 32 → সরবরাহকৃত টেবিলে ছোট নামমাত্র সংখ্যা 1 / 2 / 3 / 5 এই পৃষ্ঠার নয়, ফর্ম A-এর অন্তর্গত।
• SWL পরিসীমা: 80 থেকে 320 kN → সরবরাহকৃত টেবিল থেকে ফিটিং SWL; এটি দড়ির MBL নয় এবং এটি উত্তোলন রেটিং নয়।
• পেডেস্টাল-উচ্চতার বিকল্প: 800 থেকে 1400 মিমি নামমাত্র সংখ্যার উপর নির্ভর করে → রোলারের কেন্দ্ররেখাকে জাহাজের ডেক এবং দড়ির লিড ব্যবস্থার সাথে মেলানোর অনুমতি দেয়।
• উপাদানের বিকল্প: ইস্পাত পেডেস্টাল অর্ডারের সাথে সঙ্গতিপূর্ণ রোলার উপাদান সহ → সঠিক কাস্ট স্টিল, নডুলার আয়রন, স্টেইনলেস স্টিল, অ্যাক্সেল, বুশ এবং বিয়ারিং উপাদানের জন্য নিশ্চিতকরণ প্রয়োজন।
• পৃষ্ঠের চিকিৎসা: Sa 2.5 ব্লাস্টিং + একটি ইপোক্সি শপ-প্রাইমার কোট রেফারেন্স হিসাবে → চূড়ান্ত কোটিং, গ্যালভানাইজিং বা পালিশ করা স্টেইনলেস ফিনিশ অনুমোদিত প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও জিজ্ঞাসা নির্দেশিকা

ধাপ ১: DIN 81907 ফর্ম B নিশ্চিত করুন এবং প্রয়োজনীয় ফিটিং SWL এবং জাহাজের মুরিং ব্যবস্থার সাথে সামঞ্জস্য রেখে নামমাত্র সংখ্যা 8, 12, 20, বা 32 নির্বাচন করুন।

ধাপ ২: পেডেস্টালের উচ্চতা h এবং প্রয়োজনীয় লাইনের কেন্দ্ররেখার উচ্চতা নিশ্চিত করুন যাতে রোলারটি আগত এবং বহির্গামী দড়ির পথের সাথে সারিবদ্ধ থাকে।

ধাপ ৩: দড়ির প্রকার, দড়ির ব্যাস, দড়ির MBL, প্রত্যাশিত লিড কোণ এবং উদ্দেশ্যমূলক মুরিং / ওয়ার্পিং ডিউটি সরবরাহ করুন; টোয়িং ব্যবহার অনুমোদিত জাহাজের ব্যবস্থা দ্বারা পৃথকভাবে নিশ্চিত করতে হবে।

ধাপ ৪: রোলার, পেডেস্টাল, অ্যাক্সেল, বুশ বা বিয়ারিং, লুব্রিকেশন এবং উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন, যেখানে প্রযোজ্য স্টেইনলেস বা নিম্ন-তাপমাত্রার উপাদান সহ।

ধাপ ৫: ফাউন্ডেশনের মাত্রা, ডেক রিইনফোর্সমেন্ট, ওয়েল্ডিংয়ের বিবরণ, লোডের দিক, কোটিং সিস্টেম, পরিদর্শন পদ্ধতি এবং ক্লাসিফিকেশন সোসাইটির প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৬: পরিমাণ, ডেলিভারির গন্তব্য, প্রয়োজনীয় ডেলিভারির সময়, জাহাজের প্রকার, ইনস্টলেশন অঙ্কন এবং উপলব্ধ থাকলে রেফারেন্স ছবি সরবরাহ করুন।

গঠন

DIN 81906 উল্লম্ব রোলার | রোলার অ্যাক্সেল এবং বুশ / বিয়ারিং ব্যবস্থা | কনিক্যাল ফর্ম B পেডেস্টাল | ওয়েল্ডেড ডেক ফাউন্ডেশন ইন্টারফেস | মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ | লুব্রিকেশন এবং রক্ষণাবেক্ষণ পয়েন্ট | শপ প্রাইমার বা নির্দিষ্ট পৃষ্ঠের চিকিৎসা

রোলার, ফাউন্ডেশন ও ইঞ্জিনিয়ারিং সুবিধা

• কনিক্যাল ফর্ম B পেডেস্টাল উঁচু রোলার অবস্থানের জন্য একটি প্রশস্ত নিম্ন সমর্থন এলাকা সরবরাহ করে এবং এটি নির্বাচন করা হয় যখন জাহাজের ব্যবস্থার জন্য সিলিন্ড্রিক্যাল ফর্ম A কাঠামোর পরিবর্তে একটি টেপার্ড পেডেস্টাল প্রয়োজন হয়।
• উঁচু উল্লম্ব রোলার লাইনের অনুভূমিক লিড পরিবর্তন করে এবং দড়িটিকে ডেক প্রান্ত, বালওয়ার্ক কাঠামো এবং কাছাকাছি ফিটিং থেকে দূরে রাখতে সাহায্য করে।
• একটি অবাধে ঘূর্ণায়মান রোলার যোগাযোগ পৃষ্ঠে স্লাইডিং ঘর্ষণ কমায়; অ্যাক্সেল অ্যালাইনমেন্ট, বুশ বা বিয়ারিং ফিট, লুব্রিকেশন এবং রক্ষণাবেক্ষণের অ্যাক্সেস উৎপাদন এবং পরিষেবার সময় নিয়ন্ত্রণ করা উচিত।
• একাধিক পেডেস্টাল-উচ্চতার সমন্বয় রোলারের কেন্দ্ররেখাকে প্রকৃত ডেক লেআউটের সাথে সমন্বয় করার অনুমতি দেয়, তবে উচ্চতা অবশ্যই লাইনের কোণ এবং চারপাশের মুরিং ব্যবস্থার সাথে একসাথে নির্বাচন করতে হবে।
• পেডেস্টাল বেস ফেয়ারলিডের প্রতিক্রিয়া জাহাজের কাঠামোতে স্থানান্তর করে; ডেক ফাউন্ডেশন, রিইনফোর্সমেন্ট, ওয়েল্ডের বিবরণ এবং অনুমোদিত লোডের দিক শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা পর্যালোচনা করা উচিত।
• FEA পর্যালোচনা, লোড টেস্টিং, NDT, উপাদানের ট্রেসেবিলিটি এবং ক্লাস উইটনেসিং ব্যবস্থা করা যেতে পারে যখন প্রকল্পের পরিদর্শন পরিকল্পনা এবং সম্মত অর্ডার স্কোপে নির্দিষ্ট করা হয়।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: DIN 81907:1997-12 → পেডেস্টাল ফেয়ার লিডের জন্য বর্তমান DIN সংস্করণ।
• ফর্ম: ফর্ম B কনিক্যাল পেডেস্টাল → সিলিন্ড্রিক্যাল ফর্ম A কনফিগারেশন থেকে স্বতন্ত্র।
• নামমাত্র সংখ্যা: 8 / 12 / 20 / 32 → সরবরাহকৃত ডাইমেনশন টেবিলে চিহ্নিত ফর্ম B পরিসীমা।
• SWL: 80 / 120 / 200 / 320 kN → নির্বাচনের জন্য ব্যবহৃত ফিটিং রেটিং; দড়ির MBL বা উত্তোলন ক্ষমতা প্রতিস্থাপন করবেন না।
• রোলার স্ট্যান্ডার্ড: DIN 81906:1999-05 → সঠিক রোলার আকার এবং উপাদান নামমাত্র সংখ্যা এবং অনুমোদিত অঙ্কন দ্বারা নিশ্চিত করা উচিত।
• ইনস্টলেশন: ডেক ওয়েল্ডেড ফাউন্ডেশন → পেডেস্টাল সিটিং, ডেক রিইনফোর্সমেন্ট, ওয়েল্ড প্রস্তুতি এবং লোডের দিক অঙ্কন পর্যালোচনার প্রয়োজন।
• উপাদান: উপাদান দ্বারা নিশ্চিত করা হবে → পেডেস্টাল, রোলার, অ্যাক্সেল, বুশ / বিয়ারিং এবং নিম্ন-তাপমাত্রার প্রয়োজনীয়তা বিভিন্ন উপাদানের স্পেসিফিকেশন ব্যবহার করতে পারে।
• পৃষ্ঠের চিকিৎসা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত কোটিং, গ্যালভানাইজিং বা স্টেইনলেস ফিনিশিং প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।
• সার্টিফিকেট প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী উপলব্ধ → ক্লাস সার্টিফিকেট, মেকার সার্টিফিকেট, মেটেরিয়াল সার্টিফিকেট, NDT, বা উইটনেস টেস্টিং উদ্ধৃতির আগে সম্মত হতে হবে।

কিভাবে কাজ করে

মুরিং বা ওয়ার্পিং লাইন পেডেস্টাল ফেয়ারলিডের কাছে আসে → লাইন উল্লম্ব রোলারের সাথে যোগাযোগ করে → রোলার ঘোরে এবং প্রয়োজনীয় ডেক উচ্চতায় লাইনটিকে পুনঃনির্দেশ করে → প্রতিক্রিয়া কনিক্যাল পেডেস্টালের মাধ্যমে শক্তিশালী ডেক ফাউন্ডেশনে স্থানান্তরিত হয় → রোলার, অ্যাক্সেল, লুব্রিকেশন, ওয়েল্ড এবং কোটিং পরিষেবার সময় পরিদর্শন করা হয়।

অ্যাপ্লিকেশন

সমুদ্রগামী জাহাজ | অভ্যন্তরীণ জাহাজ | টাগবোট | ওয়ার্কবোট | কার্গো জাহাজ | মুরিং এবং ওয়ার্পিং স্টেশন | উঁচু ডেক লাইন-রুটিং পজিশন | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প | অনুমোদিত টোয়িং-লাইন গাইডেন্স পজিশন যখন জাহাজের নকশা দ্বারা নির্দিষ্ট করা হয়

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, সম্মত উপাদানের ট্রেসেবিলিটি, পরীক্ষার পরিধি এবং ক্লাসিফিকেশন সোসাইটির অনুমোদন পদ্ধতি অনুসারে সার্টিফিকেট এবং পরিদর্শন নথি ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

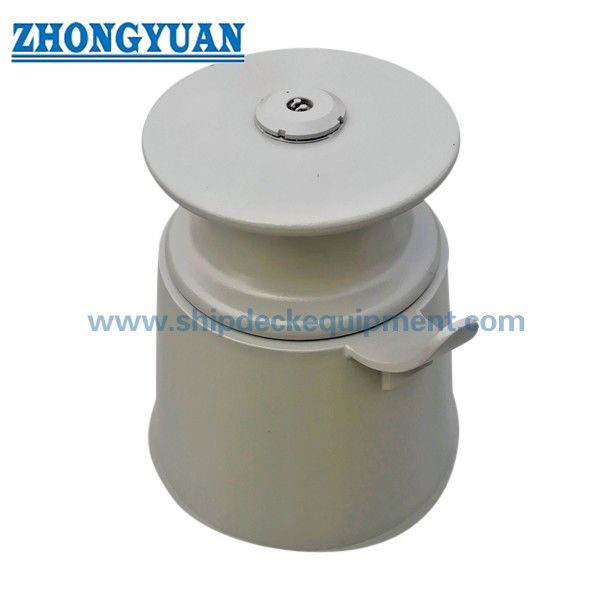

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: DIN 81907 ফর্ম A এবং ফর্ম B এর মধ্যে পার্থক্য কী?

উত্তর ১: ফর্ম A একটি সিলিন্ড্রিক্যাল পেডেস্টাল ব্যবহার করে এবং সরবরাহকৃত টেবিলে দেখানো বিস্তৃত নামমাত্র পরিসীমা কভার করে। ফর্ম B একটি কনিক্যাল পেডেস্টাল ব্যবহার করে এবং এই পৃষ্ঠার জন্য, নামমাত্র সংখ্যা 8, 12, 20, এবং 32-এ সীমাবদ্ধ যেখানে উচ্চতর পেডেস্টাল-উচ্চতার সমন্বয় রয়েছে।

প্রশ্ন ২: 80 থেকে 320 kN SWL মানগুলি কি দড়ির MBL বা উত্তোলন ক্ষমতা হিসাবে ব্যবহার করা যেতে পারে?

উত্তর ২: না। মানগুলি সরবরাহকৃত DIN 81907 টেবিল থেকে ফিটিং SWL চিত্র। দড়ির MBL, অপারেটিং লোড, লিড কোণ, সুরক্ষা কারণ, ডেক ফাউন্ডেশন এবং প্রকল্পের অনুমোদন পৃথকভাবে পরীক্ষা করতে হবে। ফেয়ারলিড একটি উত্তোলন পণ্য নয়।

প্রশ্ন ৩: উদ্ধৃতির আগে কী তথ্য প্রয়োজন?

উত্তর ৩: ফর্ম B নামমাত্র সংখ্যা, SWL, পেডেস্টালের উচ্চতা, দড়ির প্রকার এবং ব্যাস, দড়ির MBL, লাইনের দিক, জাহাজের প্রকার, প্রতিটি উপাদানের জন্য উপাদান, বুশ বা বিয়ারিংয়ের প্রয়োজনীয়তা, লুব্রিকেশন, পৃষ্ঠের চিকিৎসা, ডেক ফাউন্ডেশন অঙ্কন, সার্টিফিকেটের পরিধি, পরিমাণ, গন্তব্য এবং প্রয়োজনীয় ডেলিভারির সময় নিশ্চিত করুন।
