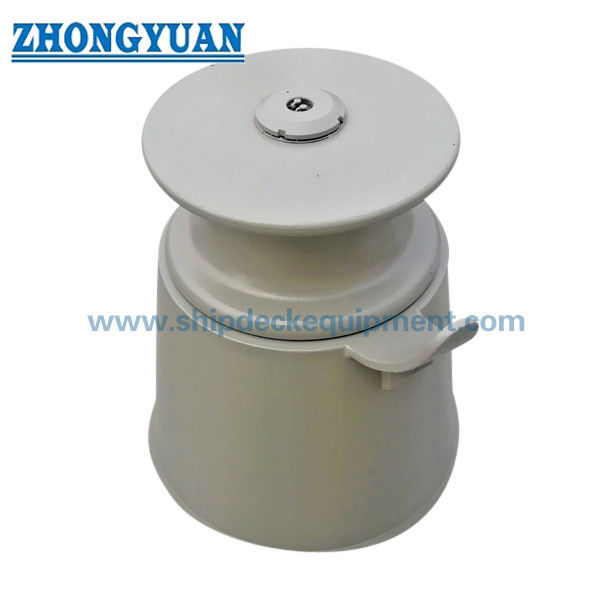

কনিকাল পিডেস্টাল রোলার ফেয়ারলিড DIN 81907 ফর্ম বি, 80 ¢ 320 kN

কনিক্যাল পেডেস্টাল রোলার ফেয়ারলিড | DIN 81907 ফর্ম B, 80–320 kN

পণ্য ওভারভিউ

ডিআইএন 81907 ফর্ম বি পেডেস্টাল রোলার ফেয়ারলিড হল একটি একক উল্লম্ব রোলার সমাবেশ যা একটি শঙ্কুযুক্ত ডেক পেডেস্টালের উপর মাউন্ট করা হয়। এটি একটি উত্থিত ডেক স্তরে মুরিং এবং ওয়ার্পিং লাইনগুলিকে গাইড করতে ব্যবহৃত হয়, একটি নির্দিষ্ট প্রান্তের বিরুদ্ধে ক্রমাগত স্লাইডিং যোগাযোগ ছাড়াই লাইনের দিক পরিবর্তন করতে সহায়তা করে। ঘূর্ণায়মান বেলন এবং মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ কাছাকাছি ডেক কাঠামোর লাইন পরিষ্কার রাখার সময় স্থানীয় ঘর্ষণ কমাতে সাহায্য করে।

ফর্ম B হল শঙ্কু-পেডেস্টাল কনফিগারেশন এবং নলাকার ফর্ম A বিন্যাস থেকে আলাদা। সরবরাহকৃত প্যারামিটার টেবিলের উপর ভিত্তি করে, ফর্ম B নামমাত্র সংখ্যা 8, 12, 20, এবং 32-এ 80 থেকে 320 kN পর্যন্ত উল্লিখিত SWL মান এবং বেশ কয়েকটি পেডেস্টাল-উচ্চতা বিকল্পের সাথে পাওয়া যায়। নির্বাচনের ক্ষেত্রে লাইনের ধরন এবং ব্যাস, দড়ির এমবিএল, সীসার দিক, পেডেস্টালের উচ্চতা, ভিত্তি জ্যামিতি, ডেক শক্তিশালীকরণ, ঢালাইয়ের বিবরণ, রোলার উপাদান, বিয়ারিং বা বুশ বিন্যাস, তৈলাক্তকরণ, আবরণ ব্যবস্থা এবং প্রয়োজনীয় শ্রেণি পরিদর্শনের সুযোগ বিবেচনা করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের ধরন: একক-রোলার পেডেস্টাল ফেয়ারলিড → একটি উত্থাপিত ডেকের অবস্থানে একটি মুরিং বা ওয়ার্পিং লাইন নির্দেশ করে এবং পুনঃনির্দেশ করে।
• স্ট্যান্ডার্ড এবং ফর্ম: DIN 81907:1997-12 ফর্ম B → শঙ্কুযুক্ত পেডেস্টাল কনফিগারেশন; DIN মিডিয়া এই সংস্করণটিকে বর্তমান পেডেস্টাল ফেয়ার লিড স্ট্যান্ডার্ড হিসাবে তালিকাভুক্ত করেছে।
• রেফারেন্সড রোলার স্ট্যান্ডার্ড: DIN 81906:1999-05 → সংশ্লিষ্ট ওয়ার্পিং/পেডেস্টাল রোলার সিরিজের জন্য বর্তমান DIN রেফারেন্স।
• ফর্ম B নামমাত্র পরিসর: 8 / 12 / 20 / 32 → সরবরাহকৃত টেবিলে ছোট নামমাত্র সংখ্যা 1 / 2 / 3 / 5 ফর্ম A এর অন্তর্গত, এই পৃষ্ঠাটি নয়৷
• SWL পরিসর: 80 থেকে 320 kN → সরবরাহ করা টেবিল থেকে SWL ফিটিং; এটি দড়ি MBL নয় এবং একটি উত্তোলন রেটিং নয়।
• পেডেস্টাল-উচ্চতা বিকল্প: 800 থেকে 1400 মিমি নামমাত্র সংখ্যার উপর নির্ভর করে
• উপাদান বিকল্প: অর্ডার অনুযায়ী রোলার উপাদান সহ ইস্পাত পেডেস্টাল → সঠিক ঢালাই ইস্পাত, নোডুলার লোহা, স্টেইনলেস স্টীল, অ্যাক্সেল, বুশ, এবং ভারবহন উপকরণ নিশ্চিতকরণ প্রয়োজন৷
• সারফেস ট্রিটমেন্ট: সা 2.5 ব্লাস্টিং + রেফারেন্স হিসাবে একটি ইপোক্সি শপ-প্রাইমার কোট → চূড়ান্ত আবরণ, গ্যালভানাইজিং বা পালিশ স্টেইনলেস ফিনিশ অনুমোদিত প্রকল্পের স্পেসিফিকেশন অনুসরণ করে।

প্রধান প্রযুক্তিগত পরামিতি

DIN 81907 কনিক্যাল পেডেস্টাল রোলার ফেয়ারলিডের জন্য প্রধান ফর্ম B নির্বাচনের মাত্রা। অন্যথায় বলা না থাকলে মাত্রাগুলি মিমি-এ থাকে। চিহ্ন d4, d5, এবং f সরবরাহকৃত প্যারামিটার টেবিল অনুসরণ করে এবং উৎপাদনের আগে অনুমোদিত অঙ্কনের বিপরীতে চেক করা উচিত।

নির্বাচন এবং অনুসন্ধান গাইড

ধাপ 1: DIN 81907 ফর্ম B নিশ্চিত করুন এবং প্রয়োজনীয় ফিটিং SWL এবং জাহাজের মুরিং ব্যবস্থা অনুযায়ী নামমাত্র নম্বর 8, 12, 20 বা 32 নির্বাচন করুন।

ধাপ 2: পেডেস্টাল উচ্চতা h এবং প্রয়োজনীয় লাইন কেন্দ্ররেখা উচ্চতা নিশ্চিত করুন যাতে রোলারটি আগত এবং বহির্গামী দড়ি পথের সাথে সারিবদ্ধ হয়।

ধাপ 3: দড়ির ধরন, দড়ির ব্যাস, দড়ি MBL, প্রত্যাশিত সীসা কোণ এবং উদ্দেশ্যমূলক মুরিং/ওয়ারপিং ডিউটি ​​প্রদান করুন; টাওয়ার ব্যবহার আলাদাভাবে অনুমোদিত জাহাজ ব্যবস্থা দ্বারা নিশ্চিত করা আবশ্যক।

ধাপ 4: যেখানে প্রযোজ্য স্টেইনলেস বা নিম্ন-তাপমাত্রার উপাদান সহ রোলার, পেডেস্টাল, এক্সেল, বুশ বা বিয়ারিং, তৈলাক্তকরণ এবং উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ 5: ভিত্তি মাত্রা, ডেক শক্তিবৃদ্ধি, ঢালাই বিশদ, লোড দিক, আবরণ সিস্টেম, পরিদর্শন পদ্ধতি, এবং শ্রেণিবিন্যাস সমাজের প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ 6: পরিমাণ, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, জাহাজের ধরন, ইনস্টলেশন অঙ্কন, এবং রেফারেন্স ফটো উপলব্ধ থাকলে প্রদান করুন।

গঠন

DIN 81906 উল্লম্ব রোলার | রোলার এক্সেল এবং গুল্ম / ভারবহন ব্যবস্থা | কঙ্কাল ফর্ম বি পাদদেশ | ঢালাই ডেক ফাউন্ডেশন ইন্টারফেস | মসৃণ দড়ি-যোগাযোগ পৃষ্ঠ | তৈলাক্তকরণ এবং রক্ষণাবেক্ষণ পয়েন্ট | শপ প্রাইমার বা নির্দিষ্ট পৃষ্ঠ চিকিত্সা

রোলার, ফাউন্ডেশন এবং ইঞ্জিনিয়ারিং সুবিধা

• শঙ্কুযুক্ত ফর্ম B পেডেস্টাল উন্নত রোলার অবস্থানের জন্য একটি প্রশস্ত নিম্ন সমর্থন এলাকা প্রদান করে এবং যখন জাহাজের বিন্যাসে নলাকার ফর্ম A কাঠামোর পরিবর্তে একটি টেপারড পেডেস্টাল প্রয়োজন তখন এটি নির্বাচন করা হয়।
• উত্থিত উল্লম্ব রোলার লাইনের অনুভূমিক সীসা পরিবর্তন করে দড়িটিকে ডেকের প্রান্ত, বাল্ওয়ার্ক কাঠামো এবং কাছাকাছি জিনিসপত্র থেকে দূরে রাখতে সাহায্য করে।
• একটি অবাধে ঘূর্ণায়মান রোলার যোগাযোগের পৃষ্ঠে স্লাইডিং ঘর্ষণকে হ্রাস করে; এক্সেল অ্যালাইনমেন্ট, বুশ বা বিয়ারিং ফিট, তৈলাক্তকরণ, এবং রক্ষণাবেক্ষণ অ্যাক্সেস উত্পাদন এবং পরিষেবার সময় নিয়ন্ত্রণ করা উচিত।
• একাধিক পেডেস্টাল-উচ্চতার সংমিশ্রণ বেলন কেন্দ্ররেখাকে প্রকৃত ডেক লেআউটের সাথে সমন্বিত করার অনুমতি দেয়, তবে উচ্চতা অবশ্যই লাইন কোণ এবং পার্শ্ববর্তী মুরিং বিন্যাসের সাথে একত্রে নির্বাচন করতে হবে।
• পেডেস্টাল বেস ফেয়ারলেড প্রতিক্রিয়া জাহাজের কাঠামোতে স্থানান্তর করে; শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা ডেক ফাউন্ডেশন, রিইনফোর্সমেন্ট, ওয়েল্ড ডিটেইল এবং অনুমোদিত লোডের দিক পর্যালোচনা করা উচিত।
• এফইএ পর্যালোচনা, লোড টেস্টিং, এনডিটি, উপাদান ট্রেসেবিলিটি, এবং ক্লাস সাক্ষ্যের ব্যবস্থা করা যেতে পারে যখন প্রকল্প পরিদর্শন পরিকল্পনা এবং সম্মত অর্ডার সুযোগে নির্দিষ্ট করা হয়।

কাস্টম বৈশিষ্ট্য

• স্ট্যান্ডার্ড: DIN 81907:1997-12 → পেডেস্টাল ফেয়ার লিডের জন্য বর্তমান DIN সংস্করণ।
• ফর্ম: ফর্ম B শঙ্কুযুক্ত পেডেস্টাল → নলাকার ফর্ম A কনফিগারেশন থেকে আলাদা।
• নামমাত্র সংখ্যা: 8 / 12 / 20 / 32 → সরবরাহকৃত মাত্রা সারণীতে শনাক্ত করা ফর্ম বি পরিসর।
• SWL: 80 / 120 / 200 / 320 kN → নির্বাচনের জন্য ব্যবহৃত ফিটিং রেটিং; দড়ি MBL বা উত্তোলন ক্ষমতা প্রতিস্থাপন করবেন না।
• রোলার স্ট্যান্ডার্ড: DIN 81906:1999-05 → সঠিক রোলারের আকার এবং উপাদান নামমাত্র সংখ্যা এবং অনুমোদিত অঙ্কন দ্বারা নিশ্চিত করা উচিত।
• ইনস্টলেশন: ডেক ওয়েল্ডেড ফাউন্ডেশন → পেডেস্টাল সিটিং, ডেক রিইনফোর্সমেন্ট, ওয়েল্ড প্রস্তুতি এবং লোড ডিরেকশনের জন্য ড্রয়িং রিভিউ প্রয়োজন।
• উপাদান: উপাদান → পেডেস্টাল, রোলার, অ্যাক্সেল, বুশ / বিয়ারিং এবং নিম্ন-তাপমাত্রার প্রয়োজনীয়তা দ্বারা নিশ্চিত হওয়ার জন্য বিভিন্ন উপাদান নির্দিষ্টকরণ ব্যবহার করা যেতে পারে।
• সারফেস ট্রিটমেন্ট: রেফারেন্স হিসাবে Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার → চূড়ান্ত আবরণ, গ্যালভানাইজিং বা স্টেইনলেস ফিনিশিং প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।
• শংসাপত্রের প্রয়োজনীয়তা: অর্ডার স্কোপ অনুযায়ী উপলব্ধ → ক্লাস সার্টিফিকেট, মেকার সার্টিফিকেট, উপাদান সার্টিফিকেট, এনডিটি, বা সাক্ষী পরীক্ষা অবশ্যই উদ্ধৃতির আগে সম্মত হতে হবে।

কিভাবে এটা কাজ করে

মুরিং বা ওয়ার্পিং লাইন পেডেস্টাল ফেয়ারলিডের কাছে আসে → লাইনটি উল্লম্ব রোলারের সাথে যোগাযোগ করে

অ্যাপ্লিকেশন

সমুদ্রগামী জাহাজ | অভ্যন্তরীণ জাহাজ | টাগবোট | ওয়ার্কবোট | পণ্যবাহী জাহাজ | মুরিং এবং ওয়ার্পিং স্টেশন | উত্থাপিত ডেক লাইন-রাউটিং অবস্থান | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প | যখন জাহাজের নকশা দ্বারা নির্দিষ্ট করা হয় তখন অনুমোদিত টোয়িং-লাইন নির্দেশিকা অবস্থান

সার্টিফিকেশন এবং সুবিধা

শংসাপত্র এবং পরিদর্শন নথিগুলি প্রকল্পের প্রয়োজনীয়তা, সম্মত উপাদান ট্রেসেবিলিটি, পরীক্ষার সুযোগ এবং শ্রেণিবিন্যাস সমিতি অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।

অঙ্কন এবং ফটো

FAQ

প্রশ্ন 1: DIN 81907 ফর্ম A এবং ফর্ম B এর মধ্যে পার্থক্য কী?

A1: ফর্ম A একটি নলাকার পেডেস্টাল ব্যবহার করে এবং সরবরাহ করা সারণীতে দেখানো বৃহত্তর নামমাত্র পরিসরকে কভার করে। ফর্ম B একটি শঙ্কুযুক্ত পেডেস্টাল ব্যবহার করে এবং, এই পৃষ্ঠার জন্য, নামমাত্র সংখ্যা 8, 12, 20 এবং 32 উচ্চতর পেডেস্টাল-উচ্চতা সমন্বয়ের সাথে সীমাবদ্ধ।

প্রশ্ন 2: 80 থেকে 320 kN SWL মান কি দড়ি এমবিএল বা উত্তোলন ক্ষমতা হিসাবে ব্যবহার করা যেতে পারে?

A2: না। সরবরাহকৃত DIN 81907 টেবিল থেকে মানগুলি SWL পরিসংখ্যানের সাথে মানানসই। রোপ এমবিএল, অপারেটিং লোড, সীসা কোণ, নিরাপত্তা বিষয়ক, ডেক ফাউন্ডেশন এবং প্রকল্প অনুমোদন আলাদাভাবে পরীক্ষা করতে হবে। ফেয়ারলিড একটি উত্তোলন পণ্য নয়।

প্রশ্ন 3: উদ্ধৃতি আগে কি তথ্য প্রয়োজন?

A3: ফর্ম B নামমাত্র নম্বর, SWL, পেডেস্টাল উচ্চতা, দড়ির ধরন এবং ব্যাস, দড়ির MBL, লাইনের দিক, জাহাজের ধরন, প্রতিটি উপাদানের জন্য উপাদান, গুল্ম বা ভারবহনের প্রয়োজনীয়তা, তৈলাক্তকরণ, পৃষ্ঠের চিকিত্সা, ডেক ফাউন্ডেশন অঙ্কন, শংসাপত্রের সুযোগ, পরিমাণ, গন্তব্য এবং প্রয়োজনীয় প্রসবের সময় নিশ্চিত করুন।

                                                                            ডিআইএন 81907 ফর্ম বি কাস্টিং রোলার পেডেস্টাল ফেয়ারলিড শিপটোয়িং সরঞ্জামের অঙ্কন
