৫০–১৭৫ মিমি বোল্টেড-বেস ডাবল ক্রস বলার্ড | জিবি/টি ৫-২০০৮ টাইপ ডিএল জাহাজ নোঙর করার জন্য
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| টেকনিক স্ট্যান্ডার্ড: | GB554-2008 | উপকরণ: | হালকা ইস্পাত, C-Mn ইস্পাত, স্টেইনলেস স্টিল, এছাড়াও আইসব্রেকারের জন্য বিশেষ ইস্পাত সরবরাহ করতে পারে |
|---|---|---|---|
| নামমাত্র ব্যাস: | 50 থেকে 200 মিমি | ওজন: | 7 থেকে 103 কেজি |
| সারফেস ট্রিটমেন্ট: | এস 2.5 + এ স্যান্ডব্লাস্টিং ইপোক্সি শপ প্রাইমারের এক স্তর, গ্যালভানাইজড, পালিশযুক্ত, কাস্টমাইজড পৃষ্ | SWL রেঞ্জ: | 13KN- 62KN |
| শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি | টাইপ: | বোল্টেড সংযোগ |
| বিশেষভাবে তুলে ধরা: | बोल्टेड बेस डबल क्रॉस बिट बोलार्ड,GB/T 554 জাহাজ নোঙরকারী বলार्ड,DL DN50-175 নোঙরকারী সরঞ্জাম |
||
পণ্যের বর্ণনা

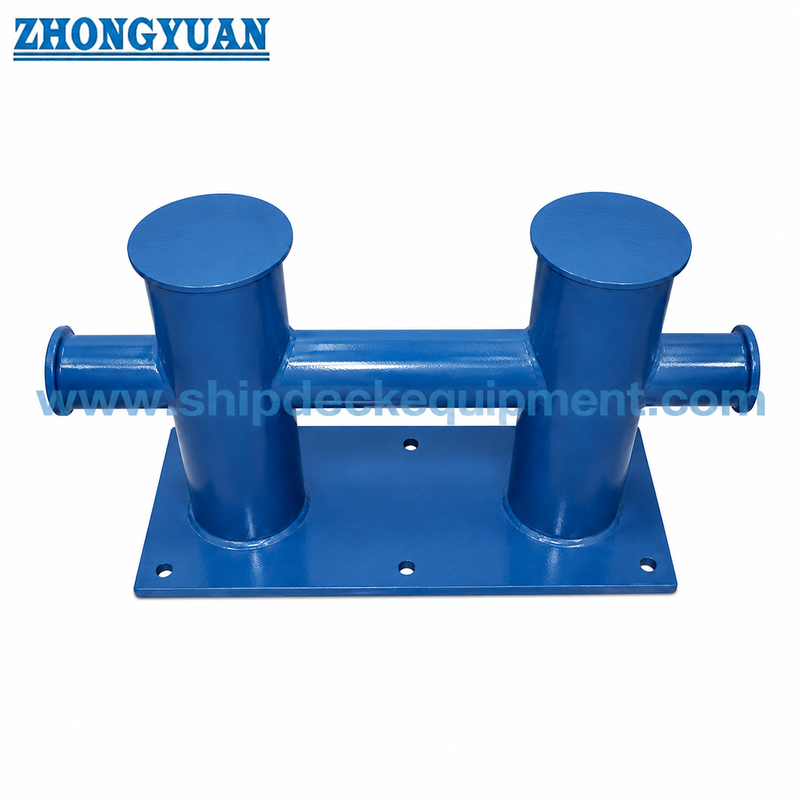

50×175 মিমি বোল্টড বেস ডাবল ক্রস বোলার্ড। GB/T 554-2008 জাহাজ মোরিং জন্য টাইপ DL
পণ্যের সংক্ষিপ্ত বিবরণ
GB/T 554 টাইপ DL bolted base double cross bitt bollard একটি welded steel-pipe mooring bollard for vessel deck arrangements where a flat bolted base is specified. GB/T 554 টাইপ DL bolted base double cross bitt bollard is a welded steel-pipe mooring bollard. জাহাজের ডেকের বিন্যাসগুলির জন্য একটি ঝালাই করা ইস্পাত পাইপ মোরিং bollard যেখানে একটি সমতল bolted বেস নির্দিষ্ট করা হয়েছে।সরবরাহিত উৎপাদন স্পষ্টীকরণ অনুযায়ী, DL কনফিগারেশনটি DN200 এর নিচে নামমাত্র ব্যাসের জন্য ব্যবহৃত হয় এবং সাধারণত ছোট জাহাজ, ওয়ার্কবোট, বারজ, পন্টনগুলির জন্য নির্বাচিত হয়,জাহাজের ড্রয়িংয়ের জন্য বোল্ট ইনস্টলেশনের প্রয়োজন হলে ডেক পজিশন এবং retrofit.
টাইপ ডিএইচ ডেক ওয়েল্ডেড সংস্করণের তুলনায়, টাইপ ডিএল তার সমতল বেস প্লেট এবং বোল্টযুক্ত ডেক সংযোগ দ্বারা সংজ্ঞায়িত করা হয়। বলার্ডের দেহটি ইস্পাত পাইপ এবং ইস্পাত প্লেট থেকে তৈরি করা হয়;অনুভূমিক ক্রস পাইপ শক্তি এবং শক্তি স্থানান্তর সমর্থন করার জন্য ডাবল বিট কাঠামো মাধ্যমে অবিচ্ছিন্ন হয়. দড়ি-যোগাযোগের welds দড়ি ক্ষতি কমাতে মসৃণ এবং মাউন্ট করা উচিত, যখন বোল্ট ফাউন্ডেশন, সমর্থন প্লেট, এবং ডেক শক্তিশালীকরণ উত্পাদন আগে নিশ্চিত করা আবশ্যক।
দ্রুত বিবরণী
- পণ্যের ধরণঃ বোল্টযুক্ত বেস ডাবল ক্রস বিট বোলার্ড → ফ্ল্যাট-বেস ডেক ইনস্টলেশন যখন বোল্টিং নির্দিষ্ট করা হয়।
- স্ট্যান্ডার্ড এবং প্রকারঃ GB/T 554-2008 Type DL → ডাবল ক্রস বিট বোলার্ড কাঠামো জাহাজের মোরিং সরঞ্জামগুলির জন্য।
- নামমাত্র ব্যাসার্ধের পরিসীমাঃ DN50 ∆DN175 → সরবরাহিত স্পষ্টীকরণের মতে DN200 এর নীচে বোল্টযুক্ত সংস্করণের জন্য ব্যবহৃত হয়।
- SWL পরিসীমাঃ 13 ¢ 62 kN → প্রাথমিক bollard নির্বাচন জন্য; ডেক ভিত্তি এবং bolt বিন্যাস প্রকল্প চেক প্রয়োজন।
- নির্মাণঃ ওয়েল্ড ইস্পাত পাইপ এবং ইস্পাত প্লেট → অর্ডার প্রয়োজনীয়তা অনুযায়ী রোলড প্লেট পাইপ বা ইস্পাত পাইপ থেকে তৈরি।
- বেস সংযোগঃ বোল্টযুক্ত সমতল বেস → বোল্টের আকার, বোল্টের গ্রেড, সমর্থন প্লেট এবং ডেকের ভিত্তি উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।
- দড়ি-যোগাযোগ সমাপ্তিঃ বোর-মুক্ত পৃষ্ঠ এবং মসৃণ গ্রাউন্ড ওয়েডস → মোরিং দড়িগুলির স্থানীয় কাটা বা ঘর্ষণ হ্রাস করতে সহায়তা করে।
- পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার হিসাবে রেফারেন্স → চূড়ান্ত পেইন্ট, গ্যালভানাইজিং, বা স্টেইনলেস পলিশিং প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র ব্যাসার্ধ | SWL (kN) | A ((মিমি) | A1(মিমি) | A2(মিমি) | বি(মিমি) | ডি / ডি১(মিমি) | এইচ(মিমি) | এল(মিমি) | বোল্ট বিন্যাস | আনুমানিক ওজন (কেজি) |
| DN50 | 13 | 180 | 270 | 90 | 130 | ৫০/৬৫ | 190 | 310 | এম১২ × ৬ | 7 |
| DN75 | 18 | 275 | 400 | 125 | 170 | ৭৫ / ৯৫ | 290 | 450 | এম১৬ × ৬ | 16 |
| DN100 | 25 | 350 | 494 | 144 | 200 | ১০০ / ১২০ | 350 | 550 | এম১৮ × ৬ | 27 |
| DN125 | 31 | 425 | 590 | 170 | 240 | ১২৫ / ১৪৫ | 425 | 660 | এম২২ × ৬ | 49 |
| DN150 | 43 | 500 | 700 | 200 | 270 | ১৫০ / ১৭০ | 500 | 770 | এম২২ × ৬ | 71 |
| DN175 | 62 | 530 | 774 | 241 | 320 | ১৮০/২০০ | 550 | 850 | M24 × 6 | 103 |
দ্রষ্টব্যঃ বোল্ট ব্যবস্থা, বোল্ট গ্রেড, ডেক সন্নিবেশ / সমর্থন প্লেট, এবং ইনস্টলেশন টানার প্রয়োজনীয়তা উত্পাদনের আগে প্রকল্প অঙ্কন সঙ্গে নিশ্চিত করা উচিত।
নির্বাচন ও অনুসন্ধান গাইড
ধাপ ১ঃ জিবি/টি ৫৫৪ টাইপ ডিএল এবং নামমাত্র ব্যাসার্ধ DN50 ∆DN175 নিশ্চিত করুন।
ধাপ ২ঃ প্রয়োজনীয় SWL, দড়ি নেতৃত্বের দিক, জাহাজের ধরণ এবং ডেকের বিন্যাসে একটি বোল্টযুক্ত সমতল-বেস বলার্ডের প্রয়োজন কিনা তা নিশ্চিত করুন।
ধাপ ৩ঃ উদ্ধৃতি দেওয়ার আগে বোল্টের আকার, বোল্টের পরিমাণ, বোল্টের গ্রেড, ব্যাকিং প্লেট, ডেক সন্নিবেশ এবং ফাউন্ডেশন কাঠামো নিশ্চিত করুন।
ধাপ ৪ঃ উপাদান প্রয়োজনীয়তা নিশ্চিত করুনঃ হালকা ইস্পাত, সি-এমএন ইস্পাত, স্টেইনলেস ইস্পাত বা আইস-ক্লাস প্রকল্পের জন্য বিশেষ ইস্পাত যদি নির্দিষ্ট করা হয়।
ধাপ ৫ঃ পৃষ্ঠের চিকিত্সা নিশ্চিত করুনঃ দোকান প্রাইমার, চূড়ান্ত পেইন্ট সিস্টেম, গ্যালভানাইজিং, আয়না / সাটিন পোলিশ স্টেইনলেস ফিনিস, বা অন্য নির্দিষ্ট ফিনিস।
ধাপ ৬ঃ অর্ডার দেওয়ার আগে সার্টিফিকেটের পরিধি নিশ্চিত করুনঃ প্রস্তুতকারকের সার্টিফিকেট, উপাদান সার্টিফিকেট, ক্লাস পরিদর্শন, সাক্ষী পরিদর্শন, বা অন্যান্য প্রকল্পের প্রয়োজনীয়তা।
ধাপ ৭ঃ পরিমাণ, গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ডেকের অঙ্কন এবং রেফারেন্সের ছবি প্রদান করুন যদি পাওয়া যায়।
কাঠামো
Bolted flat base | Two vertical bitts | Continuous horizontal cross pipe | Welded pipe-and-plate assembly | Smooth ground rope-contact welds | Bolt holes / foundation interface | Shop primer or specified finish
বোল্ট ইনস্টলেশন, ওয়েল্ডিং এবং রোপ-যোগাযোগ সুবিধা
- সমতল বোল্ট বেস উপযুক্ত যেখানে জাহাজের অঙ্কন সরাসরি ডেক ওয়েল্ডিংয়ের পরিবর্তে একটি অপসারণযোগ্য বা বোল্টযুক্ত ডেক ফাউন্ডেশন প্রয়োজন।
- অবিচ্ছিন্ন অনুভূমিক পাইপটি ডাবল বিট কাঠামোর মধ্য দিয়ে যায়, দুটি উল্লম্ব বিটগুলির মধ্যে শক্তি ধারাবাহিকতা এবং শক্তি স্থানান্তরকে সহায়তা করে।
- ইস্পাত প্লেটটি পাইপে ঘূর্ণিত এবং ঝালাই করা যেতে পারে, বা আকার, উপাদান প্রাপ্যতা এবং প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে ইস্পাত পাইপ সরাসরি ব্যবহার করা যেতে পারে।
- সিলিং স্পর্শ এলাকায় ঢালাই মরীচিকা মসৃণ মাউন্ট করা উচিত উত্পাদন পর তীক্ষ্ণ প্রান্ত যা mooring দড়ি ক্ষতি হতে পারে এড়াতে।
- বোল্টযুক্ত বেসের জন্য সঠিক ডেক ফাউন্ডেশন ডিজাইন প্রয়োজন। বোল্ট গ্রেড, ব্যাকিং প্লেট, গর্ত সহনশীলতা এবং টানার প্রয়োজনীয়তা শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা নিশ্চিত করা উচিত।
- টাইপ ডিএল স্পষ্টভাবে টাইপ ডিএইচ থেকে আলাদাঃ ডিএল একটি বোল্টযুক্ত সমতল বেস ব্যবহার করে এবং সরবরাহিত স্পষ্টীকরণের মতে DN200 এর নীচে সীমাবদ্ধ।
কাস্টম অ্যাট্রিবিউট
- স্ট্যান্ডার্ডঃ GB/T 554-2008 → টাইপ DL বলার্ডের আকৃতি, মাত্রা, SWL এবং ওজন সম্পর্কিত রেফারেন্স।
- প্রকারঃ DL → ডেক মোরিং অবস্থানের জন্য বোল্টযুক্ত বেস ডাবল ক্রস বিট কনফিগারেশন।
- নামমাত্র ব্যাসার্ধঃ DN50 / DN75 / DN100 / DN125 / DN150 / DN175 → SWL, ডেক বিন্যাস এবং জাহাজের অঙ্কন অনুযায়ী নির্বাচিত।
- SWL পরিসীমাঃ 13 ¢ 62 kN → বলার্ড নির্বাচন করার জন্য ব্যবহৃত হয়; এটি দড়ি এমবিএল বা উত্তোলন লোডের সাথে মিশ্রিত করা উচিত নয়।
- বেস ফর্মঃ ফ্ল্যাট বোল্ট বেস → যখন একটি বোল্ট ভিত্তি মোরিং ডেক জন্য নির্দিষ্ট করা হয় উপযুক্ত।
- উত্পাদন পদ্ধতিঃ প্রকল্পের প্রয়োজনীয়তা অনুযায়ী welded ইস্পাত পাইপ এবং ইস্পাত প্লেট → ঘূর্ণিত প্লেট পাইপ বা ইস্পাত পাইপ ব্যবহার করা যেতে পারে।
- রোপ-কন্টাক্ট ফিনিসঃ ওয়েল্ডস পরা এবং মসৃণ → মোরিং রোপের সাথে ধারালো স্থানীয় যোগাযোগ হ্রাস করার উদ্দেশ্যে।
- পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত লেপ জাহাজের পেইন্টিং স্পেসিফিকেশন বা ক্রয় আদেশ অনুসরণ করে।
- শংসাপত্রের প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → শ্রেণির অনুমোদন এবং পরিদর্শন পরিধি উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।
কিভাবে কাজ করে
Mooring rope is led to the bollard → Rope wraps around the double-cross bitt structure → Smooth pipe and dressed weld areas guide rope contact → Load is transferred through the continuous cross pipe and bolted base → Deck foundation and bolts transfer the load into the vessel structure
অ্যাপ্লিকেশন
ছোট নৌকা ∙ ∙ ∙ ওয়ার্কবোট ∙ ∙ বার্গেজ ∙ ∙ ∙ পন্টোন ∙ ∙ অভ্যন্তরীণ নৌকা ∙ বন্দর সেবা জাহাজ ∙ ∙ ∙ ∙ পুনঃনির্মাণ মোরিং স্টেশন ∙ ∙ ∙ বোল্টড ডেক ফাউন্ডেশন
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: GB/T 554 টাইপ DL এবং টাইপ DH এর মধ্যে প্রধান পার্থক্য কি?
A1: টাইপ DL একটি সমতল bolted বেস ব্যবহার করে এবং সরবরাহিত স্পষ্টীকরণ অনুযায়ী DN200 এর নীচে নামমাত্র ব্যাসের জন্য ব্যবহৃত হয়। টাইপ DH একটি ডেক-ওয়েলটেড বেস ব্যবহার করে এবং সম্পূর্ণ DN50 ′′ DN300 পরিসীমা জুড়ে।দুটি সংস্করণ একই ইনস্টলেশন বিবরণ বা ফটো ভাগ করা উচিত নয়.
প্রশ্ন ২ঃ যখন পাত্রে আঁকার জন্য একটি ঢালাই করা বেস প্রয়োজন তখন কি টাইপ ডিএল ব্যবহার করা যেতে পারে?
A2: সাধারণত একটি ঢালাই ডেক ইনস্টলেশনের টাইপ DH কনফিগারেশন ব্যবহার করা উচিত। একটি bolted টাইপ DL bollard একটি ঢালাই বিন্যাস মধ্যে পরিবর্তন অঙ্কন নিশ্চিতকরণ, ফাউন্ডেশন পর্যালোচনা,এবং ঢালাই বিস্তারিত অনুমোদন.
প্রশ্ন ৩ঃ টাইপ ডিএল-এর জন্য কোটেশন দেওয়ার আগে কোন তথ্য প্রয়োজন?
A3: নামমাত্র ব্যাসার্ধ, SWL, বোল্ট বিন্যাস, ডেক ভিত্তি, উপাদান, পৃষ্ঠ চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, বিতরণ গন্তব্য, প্রয়োজনীয় বিতরণ সময় নিশ্চিত করুন,এবং ডেক ডায়াগ্রাম বা রেফারেন্স ফটো.
