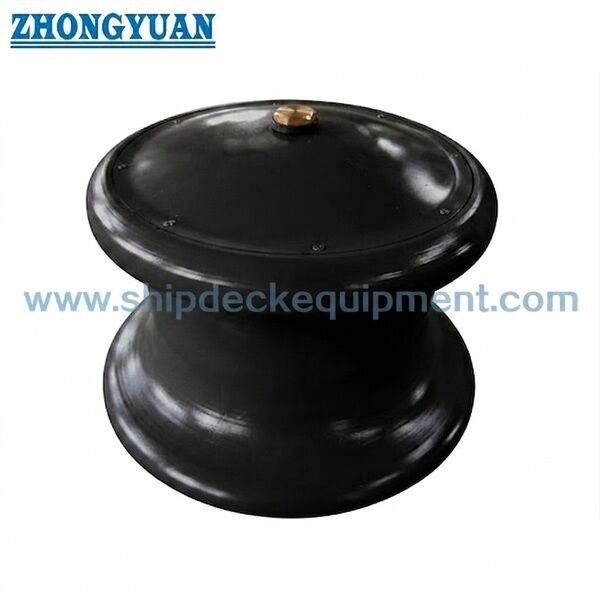

ধুলো কভার সহ 150 ̊500 মিমি স্টিল প্লেট মোরিং রোলার ISO 13755:2020 টাইপ সি এর সাথে সামঞ্জস্যপূর্ণ

ধুলো কভার সহ ১৫০-৫০০ মিমি ইস্পাত প্লেট মোরিং রোলার।

পণ্যের সংক্ষিপ্ত বিবরণ

আইএসও ১৩৭৫৫ঃ২০ টাইপ সি স্টিল রোলার হল স্টিল প্লেট থেকে তৈরি একটি তৈরি মোরিং রোলার, যার রোলারটি স্টিল টিউব বা গঠিত প্লেট থেকে তৈরি এবং একটি ধুলো কভার দিয়ে সজ্জিত।এটি জাহাজের পাশের রোলার ফেয়ারলিড এবং পিডেস্টাল ফেয়ারলিড ব্যবস্থাগুলির মধ্যে ব্যবহার করা হয় যাতে দড়িতে স্লাইডিং যোগাযোগ হ্রাস করার সময় দিকের নিয়ন্ত্রিত পরিবর্তনের মাধ্যমে মোরিং লাইনগুলিকে গাইড করা যায়.

টাইপ সি হ'ল আইএসও 13755 স্টিল-রোলার পরিবারের মধ্যে উত্পাদিত বিকল্প। টাইপ এ এবং টাইপ বি কাস্ট স্টিল রোলারগুলির বিপরীতে,টাইপ সি স্টিল-প্লেট / টিউবুলার নির্মাণ এবং নিজস্ব মাত্রিক বিন্যাস ব্যবহার করেস্ট্যান্ডার্ড রেফারেন্স SWL কেসগুলি প্রযোজ্য দড়ি-বিকৃতি কোণের উপর ভিত্তি করে রয়ে গেছে, যখন নির্মিত কাঠামোর সংশ্লিষ্ট টাইপ বি আকারের তুলনায় কম রেফারেন্স গণনা করা হয়।অতএব, নামমাত্র আকার বিবেচনা করা উচিত, দড়ি ব্যাসার্ধ এবং D / d অনুপাত, ইনস্টলেশন জ্যামিতি, উত্পাদন মান, ঢালাই পরিদর্শন, ভিত্তি নকশা এবং প্রকল্প অনুমোদনের প্রয়োজনীয়তা।

দ্রুত বিবরণী

• প্রকারঃ আইএসও ১৩৭৫৫ঃ২০২০ প্রকার সি, ধুলো আবরণ সহ ইস্পাত প্লেট নির্মাণ → প্রকার এ / বি ইস্পাত-কাস্ট রোলারগুলির জন্য নির্মিত বিকল্প।

• নামমাত্র আকারঃ Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 মিমি → Dn হল রোলের বাইরের ব্যাসার্ধের স্ট্যান্ডার্ড নামকরণ।

• রেফারেন্স এসডব্লিউএলঃ ২৬৫*১,৯৪২ কিলোনেট θ = ৯০° এবং ১৮৬*১,৩৭৩ কিলোনেট θ = ০° → প্রকৃত বোর্ডের এসডব্লিউএল অনুমোদিত ফাউন্ডেশন এবং ডেকের নীচের শক্তিশালীকরণের উপর নির্ভর করে।

• গণনা করা ভরঃ 21 ¢ 253 কেজি / সেট → একই তালিকাভুক্ত নামমাত্র আকারের ক্ষেত্রে টাইপ বি এর চেয়ে কম মানক রেফারেন্স ভর; চূড়ান্ত ইনস্টলেশন নকশা লোড-চালিত থাকে।

• রোলারের উপাদান ভিত্তিঃ 235 N/mm2 এর কম নয় এমন ইস্পাত প্লেট → টাইপ সি রোলার ইস্পাত টিউব বা গঠিত প্লেট থেকে নির্মিত হয়।

• অক্ষ / বুশ বেসঃ 350 এন / মিমি 2 বা সমতুল্য কমপক্ষে ছাড়ের পয়েন্ট সহ ওয়েল্ডযোগ্য ইস্পাত অক্ষ উপাদান; ব্রোঞ্জ, ব্রোঞ্জ বা সমতুল্য বুশ।

• উত্পাদন পরিদর্শনঃ ঝালাই এবং গঠিত পৃষ্ঠতলগুলি দৃশ্যমান ত্রুটি মুক্ত হতে হবে; দড়ি যোগাযোগের পৃষ্ঠতলগুলি মসৃণ এবং ক্ষতিকারক অনিয়ম মুক্ত হতে হবে।

• রক্ষণাবেক্ষণের ভিত্তিঃ বহিরাগত অ্যান্টি-জারা সমাপ্তি এবং তৈলাক্ত ঘূর্ণন অংশ → ধুলো আবরণ, ওয়েল্ড অবস্থা, বুশ পরিধান এবং বিনামূল্যে ঘূর্ণন পরিদর্শন পয়েন্ট অবশেষ।

প্রধান প্রযুক্তিগত পরামিতি

নির্বাচিত ISO 13755:2020 টাইপ সি মাত্রা এবং রেফারেন্স লোড। অন্যথায় উল্লেখ না করা হলে মাত্রা মিমিতে রয়েছে।

নির্বাচন ও অনুসন্ধান গাইড

• ধাপ ১ঃ আইএসও ১৩৭৫৫ঃ২০২০ টাইপ সি নিশ্চিত করুন এবং জাহাজের মোরিং বিন্যাস এবং প্রয়োজনীয় রোলের বাইরের ব্যাসার্ধ অনুযায়ী নামমাত্র আকার Dn ১৫০-৫০০ নির্বাচন করুন।

• ধাপ ২ঃ মোরিং লাইন ব্যাসার্ধ, নির্মাণ এবং অনুমোদিত ডি / ডি অনুপাত, পাশাপাশি রোলের মাধ্যমে দড়ি নেতৃত্বের দিক এবং অপারেটিং কোণ নিশ্চিত করুন।

• ধাপ ৩ঃ প্রযোজ্য θ লোড কেস, বোর্ড SWL, জাহাজের পাশের বা প্যাডেস্টাল ফায়ারলিড বিন্যাস, ফাউন্ডেশন জ্যামিতি এবং আন্ডার-ডেক রিইনফোর্সমেন্টের প্রয়োজনীয়তা নিশ্চিত করুন।

• চতুর্থ ধাপঃ টাইপ সি ইস্পাত প্লেটের উপাদান, অক্ষ এবং বুশের উপাদান, উত্পাদন / ldালাই পরিদর্শন সুযোগ, ধুলো-কভার বিন্যাস এবং উপাদান ট্রেসেবিলিটি নিশ্চিত করুন।

• ধাপ ৫ঃ লেপ সিস্টেম, মাত্রা পরিদর্শন, ওয়েল্ড ভিজ্যুয়াল / এনডিটি প্রয়োজনীয়তা যদি নির্দিষ্ট করা হয়, তৈলাক্তকরণ, চিহ্নিতকরণ এবং শ্রেণীবিভাগের অংশগ্রহণ নিশ্চিত করুন।

• ধাপ ৬ঃ পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অবস্থান, অঙ্কন বা রেফারেন্সের ছবি, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় প্রদান করুন।

কাঠামো

Steel tube / formed plate roller | Fabricated steel-plate components | Axle | Brass / bronze bush | Dust cover | Grease path / lubrication point | Foundation or pedestal interface | Welded connection to ship structure

উত্পাদন, দড়ি যোগাযোগ এবং ইনস্টলেশন সুবিধা

• টাইপ সি স্টিল-টিউব বা গঠিত প্লেট রোলার নির্মাণ ব্যবহার করে, যা কাঠামোগতভাবে কাস্ট-স্টিল টাইপ এ / বি ব্যবস্থা থেকে পৃথক একটি উত্পাদন রুট দেয়।

• টাইপ সি ইস্পাত প্লেটের জন্য ন্যূনতম আয়তন ভিত্তি কাস্ট-রোলারের ন্যূনতম আয়তন ভিত্তির চেয়ে বেশি,কিন্তু এটি উচ্চতর SWL দাবি করার জন্য ব্যবহার করা উচিত নয় কারণ আইএসও রেফারেন্স SWL টেবিল প্রযোজ্য লোড ক্ষেত্রে শাসন করে.

• তালিকাভুক্ত নামমাত্র আকারগুলির জন্য রেফারেন্স গণনা করা ভরটি টাইপ বি এর চেয়ে কম, যা হ্যান্ডলিং ওজন হ্রাস করতে পারে; ফাউন্ডেশন ডিজাইনটি এখনও অনুমোদিত অপারেটিং লোডের উপর ভিত্তি করে।

• টাইপ সি এর জন্য ওয়েডের গুণমান এবং মাত্রা নিয়ন্ত্রণ বিশেষভাবে গুরুত্বপূর্ণ কারণ রোলারটি একক কাস্ট স্টিলের রোলার বডি হিসাবে উত্পাদিত হয় না।

• দড়ি-যোগাযোগের পৃষ্ঠগুলি মসৃণ এবং ওয়েল্ড স্পট, ধারালো স্থানীয় প্রান্ত বা অনিয়মিততা থেকে মুক্ত থাকা উচিত যা মোরিং লাইনকে ক্ষয় করতে পারে।

• বাঁক-সম্পর্কিত শক্তি হ্রাস হ্রাস করার জন্য D / d অনুপাতটি প্রকৃত মোরিং লাইন ব্যাসার্ধ এবং দড়ি প্রস্তুতকারকের নির্দেশাবলীর সাথে পর্যালোচনা করা উচিত।

• ফাউন্ডেশন এবং ওয়েল্ডিং সংযোগগুলি প্লাস্টিকের বিকৃতি বা ফাটল ছাড়াই রোল লোডিংকে দেহের মধ্যে স্থানান্তর করতে হবে,তাই তৈরি রোলারটি সমর্থনকারী কাঠামোর থেকে স্বাধীনভাবে নির্বাচন করা যায় না.

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ আইএসও ১৩৭৫৫ঃ২০২০ → বর্তমান আইএসও স্টিল-রোলার স্ট্যান্ডার্ড জাহাজের মোরিং এবং ট্যাগিং ফিটিংগুলির জন্য।

• প্রকারঃ ধুলো আবরণ সহ প্রকার সি → ফ্যাব্রিকেটেড স্টিল-প্লেট / টিউবুলার রোলার নির্মাণ।

• নামমাত্র আকারঃ Dn 150 ≈ 500 মিমি → রোপের আকার, D / d অনুপাত, লাইন পথ এবং ইনস্টলেশন স্পেস নির্বাচন করুন।

• রেফারেন্স SWL: θ কোণ দ্বারা দুটি স্ট্যান্ডার্ড লোডের ক্ষেত্রে → প্রকৃত বোর্ড চিহ্নিতকরণ অনুমোদিত ভিত্তি এবং ডেকের নীচের শক্তিশালীকরণের সাপেক্ষে থাকে।

• রোলার উপাদান ভিত্তিঃ ইস্পাত প্লেট, ফলন পয়েন্ট ≥235 N/mm2 → রোলার ইস্পাত টিউব বা টাইপ সি বিন্যাস অনুযায়ী গঠিত প্লেট থেকে নির্মিত।

• অক্ষ / বুশঃ ঢালাইযোগ্য ইস্পাত অক্ষ উপাদান ≥350 এন / মিমি 2 বা সমতুল্য।

• উত্পাদন মানঃ দৃশ্যমান weld / পৃষ্ঠ ত্রুটি অনুমোদিত নয় → দড়ি-যোগাযোগ পৃষ্ঠ সমাপ্তি এবং মাত্রা নিয়ন্ত্রণ মূল গ্রহণযোগ্য পয়েন্ট।

• পৃষ্ঠ সুরক্ষাঃ বহিরাগত অ্যান্টি-কোরোসিভ ফিনিস + ঘূর্ণন অংশের তৈলাক্তকরণ → চূড়ান্ত লেপ জাহাজ / জাহাজের স্পেসিফিকেশন অনুসরণ করে।

• সার্টিফিকেটের প্রয়োজনীয়তাঃ অর্ডারের আওতা অনুযায়ী উপলব্ধ → প্রস্তুতকারক, উপাদান, ওয়েল্ডিং / পরিদর্শন এবং শ্রেণির ডকুমেন্টেশন অর্ডার দেওয়ার আগে নিশ্চিত করতে হবে।

কিভাবে কাজ করে

Mooring line approaches the fabricated roller → Rope bears on the smooth steel contact surface → Roller rotates around the axle and bush → Line direction changes with reduced sliding contact → Load transfers through the fabricated body and foundation / pedestal into the hull structure → Dust cover and lubrication support protection and free rotation

অ্যাপ্লিকেশন

Shipside roller fairlead arrangements | Pedestal fairleads | Ship deck mooring stations | Mooring-line direction changes | Towing and mooring fitting systems | Fabricated-steel deck equipment projects | Newbuilding and replacement projects

সার্টিফিকেশন এবং সুবিধা

সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, ওয়েল্ডিং / পরিদর্শন সুযোগ এবং শ্রেণীবিভাগ-সমাজ অনুমোদনের পদ্ধতি অনুযায়ী সাজানো যেতে পারে।অর্ডার পরিসীমা এবং শ্রেণী গ্রহণের সাপেক্ষে উপলব্ধ.

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ আইএসও ১৩৭৫৫ টাইপ সি এবং টাইপ বি এর মধ্যে প্রধান পার্থক্য কি?

A1: টাইপ B একটি উপরের ধুলো কভার সঙ্গে একটি ইস্পাত ঢালাই রোলার ব্যবহার করে। টাইপ C একটি ধুলো কভার সঙ্গে ইস্পাত প্লেট নির্মাণ ব্যবহার করে, এবং রোলার ইস্পাত নল বা গঠিত প্লেট থেকে নির্মিত হয়।টাইপ সি এর নিজস্ব বিস্তারিত মাত্রিক বিন্যাস রয়েছে.

প্রশ্ন ২ঃ হালকা টাইপ সি রেফারেন্স ম্যাসের অর্থ কি এটির কম SWL আছে?

A2: না. রেফারেন্স ভর এবং SWL ভিন্ন পরামিতি। আইএসও টেবিল নামমাত্র আকার এবং দড়ি-বিকৃতি কোণ দ্বারা প্রযোজ্য SWL লোড ক্ষেত্রে প্রদান করে।ফাউন্ডেশন এবং আন্ডার-ডেক রিইনফোর্সমেন্ট এখনও প্রকৃত জাহাজের SWL নির্ধারণ করে.

প্রশ্ন ৩ঃ টাইপ সি তদন্তের জন্য কোন উত্পাদন তথ্য নিশ্চিত করা উচিত?

A3: নামমাত্র আকার, ইস্পাত-প্লেট উপাদান ভিত্তি, উত্পাদন অঙ্কন, ঢালাই / পরিদর্শন প্রয়োজনীয়তা, অক্ষ এবং বুশ উপকরণ, দড়ি আকার এবং D / d অনুপাত, ভিত্তি বা পদাঙ্ক বিন্যাস নিশ্চিত করুন,লেপ, সার্টিফিকেটের পরিধি এবং সরবরাহের প্রয়োজনীয়তা।
