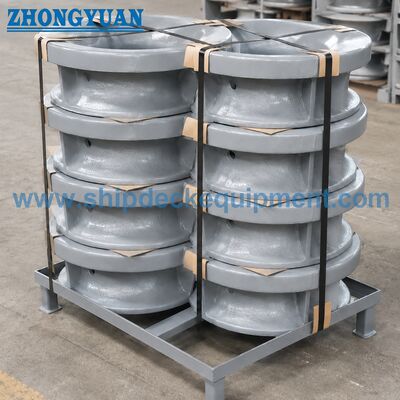

১৫০-৩০০ মিমি বলওয়ার্ক-মাউন্টড গোল-খোলার কাস্ট স্টীল মোরিং চক।

১৫০-৩০০ মিমি বালওয়ার্ক-মাউন্টেড গোলাকার-ওপেনিং কাস্ট স্টিল মুরিং চোক | JIS F 2007-1976 টাইপ বি

পণ্যের সংক্ষিপ্ত বিবরণ

JIS F 2007 টাইপ বি বালওয়ার্ক মাউন্টেড মুরিং চোক হল একটি কাস্ট স্টিল দড়ি গাইড যার একটি গোলাকার খোলা অংশ রয়েছে। এটি জাহাজের বালওয়ার্কে স্থাপন করা হয় যাতে একটি কম্প্যাক্ট গোলাকার খোলা অংশের মাধ্যমে মুরিং দড়ি পরিচালনা করা যায় এবং দড়ির দিক নিয়ন্ত্রণের জন্য একটি মসৃণ যোগাযোগের ব্যাসার্ধ প্রদান করা যায়।

টাইপ এ এর ​​সাথে তুলনা করলে, টাইপ বি এর আকার পরিসীমা ১৫০ থেকে ৩০০ পর্যন্ত ছোট এবং একটি আরও কম্প্যাক্ট গোলাকার দড়ি পথ রয়েছে। এটি ছোট এবং মাঝারি বালওয়ার্ক মুরিং পজিশনের জন্য উপযুক্ত যেখানে জাহাজের নকশায় একটি দীর্ঘ ডিম্বাকৃতির খোলা অংশের পরিবর্তে একটি গোলাকার খোলা অংশের প্রয়োজন হয়।

দ্রুত স্পেসিফিকেশন

• প্রকার: JIS F 2007 টাইপ বি গোলাকার খোলা → বালওয়ার্ক-মাউন্টেড মুরিং পজিশনের জন্য কম্প্যাক্ট গোলাকার দড়ি গাইড।

• নামমাত্র আকার পরিসীমা: ১৫০ থেকে ৩০০ → ছোট এবং মাঝারি মুরিং ব্যবস্থার উপর দৃষ্টি নিবদ্ধ।

• স্ট্যান্ডার্ড: JIS F 2007-1976 → টাইপ বি মাত্রা এবং পদবির জন্য রেফারেন্স।

• স্ট্যান্ডার্ড উপাদান: JIS G 5101 অনুযায়ী SC42 কাস্ট স্টিল → C-Mn কাস্ট স্টিল, স্টেইনলেস স্টিল, বা বিশেষ স্টিল নিয়ে আলোচনা করা যেতে পারে।

• গণনাকৃত ভর: ১৭.৫ থেকে ৪৫.৫ কেজি → হ্যান্ডলিং, প্যাকিং, ইনস্টলেশন এবং মালবাহী অনুমানের জন্য দরকারী।

• পৃষ্ঠ চিকিত্সা: Sa2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার কাস্ট স্টিলের জন্য → সাধারণত স্টেইনলেস স্টিলের যোগাযোগের পৃষ্ঠগুলিতে পালিশ করা হয়।

• উত্পাদন ফোকাস: গোলাকার-ওপেনিং যোগাযোগের ব্যাসার্ধ, ঢালাইয়ের সুস্থতা, ওয়েল্ড-জোন নিয়ন্ত্রণ এবং পাতলা-প্রাচীর ফাটল-ঝুঁকি হ্রাস।

প্রধান প্রযুক্তিগত প্যারামিটার

JIS F 2007 টাইপ বি মুরিং চোকের প্রধান ওয়েবপেজ মাত্রা। অন্যথায় উল্লেখ না থাকলে মাত্রা মিমি-তে দেওয়া আছে।

রেফারেন্স দড়ির ব্যাস জাহাজের মুরিং ব্যবস্থা এবং প্রকল্পের স্পেসিফিকেশন অনুযায়ী পরীক্ষা করা উচিত।

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: দড়ির ব্যাস এবং জাহাজের অঙ্কন অনুযায়ী JIS F 2007 টাইপ বি গোলাকার খোলা এবং নামমাত্র আকার ১৫০ থেকে ৩০০ নিশ্চিত করুন।

ধাপ ২: বালওয়ার্ক লেআউটে দীর্ঘ টাইপ এ ডিম্বাকৃতির খোলা অংশের পরিবর্তে একটি কম্প্যাক্ট গোলাকার খোলা অংশের প্রয়োজন আছে কিনা তা নিশ্চিত করুন।

ধাপ ৩: বালওয়ার্ক কাঠামো, ঢালাইয়ের অবস্থা এবং চারপাশের শক্তিশালীকরণ নিশ্চিত করুন, বিশেষ করে পাতলা-প্রাচীর এবং ঢালাই-সংলগ্ন এলাকার জন্য।

ধাপ ৪: উপাদানের প্রয়োজনীয়তা নিশ্চিত করুন: SC42 কাস্ট স্টিল, C-Mn কাস্ট স্টিল, স্টেইনলেস স্টিল, বা বিশেষ স্টিল।

ধাপ ৫: পৃষ্ঠ চিকিত্সা, পালিশ করার প্রয়োজনীয়তা, শংসাপত্রের পরিধি, পরিদর্শন পর্যবেক্ষণ, পরিমাণ, গন্তব্য এবং সরবরাহের সময় নিশ্চিত করুন।

ধাপ ৬: ইনস্টলেশন অঙ্কন, বালওয়ার্ক কাঠামো অঙ্কন, বা রেফারেন্স ছবি উপলব্ধ থাকলে প্রদান করুন।

কাঠামো

গোলাকার দড়ি খোলা | কাস্ট স্টিল বডি | বালওয়ার্ক-মাউন্টেড ঢালাই ব্যবস্থা | মসৃণ দড়ি-যোগাযোগ ব্যাসার্ধ | ঢালাই সংযোগ এলাকা | স্ট্যান্ডার্ড অনুযায়ী পাঁজর | শপ প্রাইমার বা স্টেইনলেস স্টিল ফিনিশিং

নকশা এবং গুণমানের সুবিধা

• গোলাকার খোলা একটি কম্প্যাক্ট দড়ি পথ সরবরাহ করে যেখানে বালওয়ার্ক ব্যবস্থায় দীর্ঘ টাইপ এ খোলা অংশের পরিবর্তে একটি গোলাকার গাইডের প্রয়োজন হয়।

• দড়ি-যোগাযোগ এলাকাগুলি ঢালাইয়ের পরে গোলাকার, সজ্জিত এবং মসৃণ করা হয় যাতে তীক্ষ্ণ স্থানীয় যোগাযোগ হ্রাস পায় এবং দড়ি সুরক্ষায় সহায়তা করে।

• ঢালাইয়ের গুণমান স্বীকৃত সামুদ্রিক ঢালাই মানদণ্ডের মধ্যে নিয়ন্ত্রিত হয়, কর্মক্ষমতা, ঢালাইয়ের গুণমান এবং পরিদর্শন স্বীকৃতির উপর জোর দেওয়া হয়।

• ঢালাই-সংলগ্ন ৫০ মিমি এলাকাটি নিয়ন্ত্রিত এবং সজ্জিত করা হয় যাতে ঢালাই ইন্টারফেসের কাছাকাছি ক্ষতিকারক ইঙ্গিতগুলি হ্রাস পায়।

• যেহেতু টাইপ বি শুধুমাত্র ১৫০ থেকে ৩০০ আকারে সরবরাহ করা হয়, তাই উত্পাদন এবং ইনস্টলেশনের সময় প্রাচীরের পুরুত্ব এবং ঢালাই-ইন্টারফেস নিয়ন্ত্রণ বিশেষভাবে গুরুত্বপূর্ণ।

• FEA-ভিত্তিক শক্তি পর্যালোচনা গোলাকার খোলা, পাঁজর এবং ঢালাই করা সমর্থন এলাকার চারপাশে স্ট্রেস ঘনত্ব পরীক্ষা করতে ব্যবহার করা যেতে পারে যখন প্রয়োজন হয়।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: JIS F 2007-1976 → যখন শিপইয়ার্ড বা ডিজাইন স্পেসিফিকেশন JIS স্ট্যান্ডার্ড মুরিং পাইপ / মুরিং চোক মাত্রা প্রয়োজন হয় তখন ব্যবহার করুন।
• প্রকার: টাইপ বি গোলাকার খোলা → বালওয়ার্কের মাধ্যমে কম্প্যাক্ট গোলাকার দড়ি পথের জন্য উপযুক্ত।
• নামমাত্র আকার: ১৫০ / ২০০ / ২৫০ / ৩০০ → দড়ির ব্যাস, উপলব্ধ বালওয়ার্ক স্থান এবং জাহাজের অঙ্কন দ্বারা নির্বাচন করুন।
• উপাদান: SC42 কাস্ট স্টিল স্ট্যান্ডার্ড রেফারেন্স হিসাবে → C-Mn কাস্ট স্টিল, স্টেইনলেস স্টিল, বা বিশেষ স্টিল নিয়ে আলোচনা করা যেতে পারে।
• পৃষ্ঠ চিকিত্সা: Sa2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার → পালিশ করা ফিনিশিং প্রধানত স্টেইনলেস স্টিলের যোগাযোগের পৃষ্ঠগুলিতে প্রযোজ্য হয় যখন নির্দিষ্ট করা হয়।
• ওয়েল্ড-জোন নিয়ন্ত্রণ: ঢালাই ইন্টারফেসের চারপাশে ৫০ মিমি → ঢালাইয়ের গুণমানকে প্রভাবিত করে এমন ক্ষতিকারক ইঙ্গিতগুলি হ্রাস করার জন্য নিয়ন্ত্রিত।
• শংসাপত্রের প্রয়োজনীয়তা: প্রস্তুতকারকের শংসাপত্র বা অর্ডার অনুযায়ী ক্লাস শংসাপত্র → উদ্ধৃতির আগে ক্লাস পরিদর্শন নিশ্চিত করা উচিত।

এটি কিভাবে কাজ করে

বালওয়ার্ক খোলা সারিবদ্ধকরণ → দড়ি গোলাকার চোকের মধ্য দিয়ে যায় → মসৃণ যোগাযোগ ব্যাসার্ধ দড়ির দিক নির্দেশ করে → কাস্ট বডি স্থানীয় যোগাযোগের শক্তি ঢালাই করা বালওয়ার্ক কাঠামোতে স্থানান্তর করে → ইনস্টলেশনের পরে পরিদর্শন এবং আবরণ

অ্যাপ্লিকেশন

ছোট জাহাজ | ওয়ার্কবোট | টাগবোট | বার্জ | সার্ভিস বোট | বালওয়ার্ক দড়ি খোলা | বন্দর মুরিং পজিশন | JIS F 2007 টাইপ বি চোকের প্রতিস্থাপন

শংসাপত্র ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন পরিধি, উপাদানের ট্রেসেবিলিটি এবং ক্লাস সোসাইটি অনুমোদনের পদ্ধতি অনুসারে শংসাপত্র ব্যবস্থা করা যেতে পারে।

শংসাপত্র: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, প্রস্তুতকারকের পরীক্ষা শংসাপত্র।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: JIS F 2007 টাইপ এ এবং টাইপ বি এর মধ্যে প্রধান পার্থক্য কী?

উত্তর ১: টাইপ এ এর ​​একটি ডিম্বাকৃতির খোলা অংশ রয়েছে এবং এটি ১৫০ থেকে ৫০০ আকার পর্যন্ত কভার করে। টাইপ বি এর একটি গোলাকার খোলা অংশ রয়েছে এবং এটি ১৫০ থেকে ৩০০ আকার পর্যন্ত কভার করে। পছন্দ দড়ির পথ, বালওয়ার্ক খোলা ব্যবস্থা এবং জাহাজের নকশার উপর নির্ভর করে।

প্রশ্ন ২: টাইপ বি আকার ১৫০ থেকে ৩০০ এর জন্য ওয়েল্ড-জোন নিয়ন্ত্রণ কেন গুরুত্বপূর্ণ?

উত্তর ২: টাইপ বি আকারগুলি তুলনামূলকভাবে কম্প্যাক্ট এবং ঢালাই ইন্টারফেসের কাছাকাছি পাতলা প্রাচীর বিভাগ থাকতে পারে। নিয়ন্ত্রিত ঢালাই, ড্রেসিং এবং ওয়েল্ড-জোন প্রস্তুতি শিপইয়ার্ড ঢালাইয়ের সময় ফাটল ঝুঁকি কমাতে সাহায্য করে।

প্রশ্ন ৩: টাইপ বি এর জন্য উদ্ধৃতির আগে কী তথ্য প্রয়োজন?

উত্তর ৩: প্রকার, নামমাত্র আকার, উপাদান, পৃষ্ঠ চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, ইনস্টলেশন অঙ্কন, গন্তব্য এবং সরবরাহের সময় নিশ্চিত করুন। উদ্ধৃতির আগে ক্লাস পরিদর্শন পরিধি নিশ্চিত করা উচিত।
