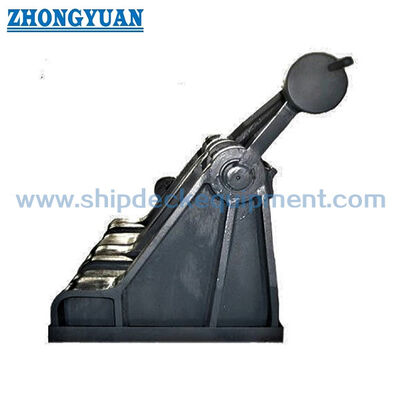

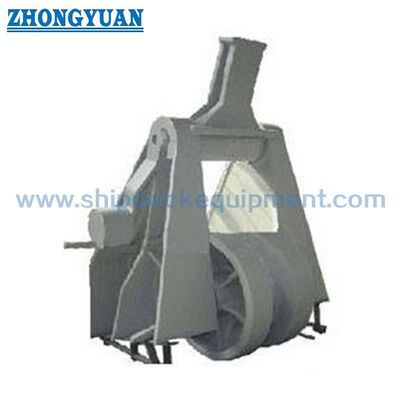

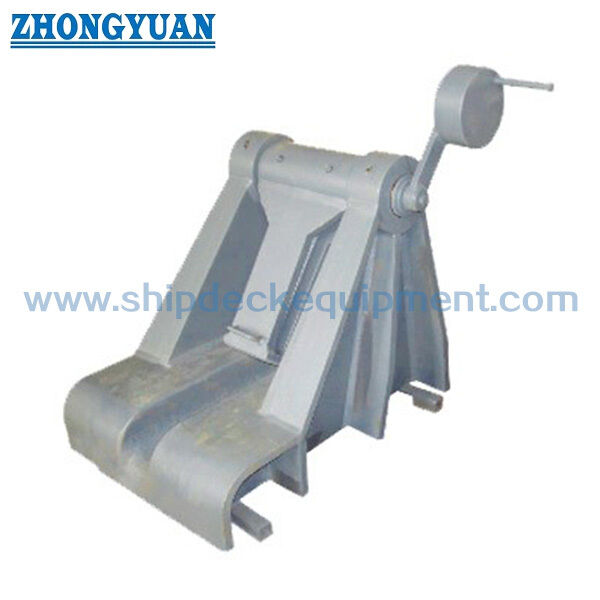

৭০–১৩২ মিমি চেইনের জন্য রোলার পল-টাইপ অ্যাঙ্কর চেইন স্টপার | JIS F 2031:1998
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | JIS F2031-1998 | টাইপ: | বেলন pawl টাইপ |
|---|---|---|---|
| চেইন সাইজ: | 70-132 মিমি | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন, স্টিল ফোরজিং, |
| সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, কাস্টমাইজড পৃষ্ঠ চিকিত্সা উপলব্ধ। | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি |
| অন্যরা: | শিপইয়ার্ড অনুরোধ হিসাবে কাস্টমাইজ করা যাবে | ওজন 401 থেকে 2900 কেজি;: | 932 থেকে 4840 কেজি |
| নামমাত্র আকার:: | 73 - 132 | ||
| বিশেষভাবে তুলে ধরা: | JIS F2031 চেইন ক্যাবল স্টপার,রোলার পল টাইপ চেইন ক্যাবল স্টপার,JIS F2031 জাহাজের মোরিং সরঞ্জাম |
||
পণ্যের বর্ণনা
রোলার পল-টাইপ অ্যাঙ্কর চেইন স্টপার 70 ′′ 132 মিমি চেইনের জন্য JIS F 2031:1998
পণ্যের সংক্ষিপ্ত বিবরণ
JIS F 2031:1998 রোলার পাওল টাইপ অ্যাঙ্কর চেইন স্টপ একটি অ্যাঙ্করিং ডেক ফিটিং যা অ্যাঙ্কর চেইনকে উইন্ডলাসের স্বাধীনভাবে ধরে রাখতে এবং গাইড করতে ব্যবহৃত হয়।সরবরাহিত মাত্রা টেবিলটি 4 C ফর্মের সাথে মিলে যায়, যা একটি চেইন গাইড সহ রোলার পল ব্যবস্থা।এটি প্রধানত JIS F 3303 গ্রেড 2 এবং গ্রেড 3 অ্যাঙ্কর চেইনের জন্য ডিজাইন করা হয়েছে এবং জাহাজের অ্যাঙ্করিংয়ের বিন্যাস অনুযায়ী অ্যাঙ্কর-চেইন লাইনে সাজানো হয়েছে.
এই সি ফর্মের জন্য, রোলারটি চেইন গাইডিংকে সহায়তা করে যখন পলটি যান্ত্রিকভাবে ধরে রাখার ফাংশন সরবরাহ করে। নির্বাচনটি প্রযোজ্য চেইন ব্যাসার্ধ, চেইন গ্রেড,JIS F 2031 শ্রেণির প্রয়োজনীয়তা, চেইন লিড, উইন্ডলাস এবং হাউস-পাইপ বিন্যাস, ডেক ফাউন্ডেশন, ওয়েল্ডিং বিস্তারিত, অপারেটিং সাইড, এবং অনুমোদিত জাহাজের অঙ্কন।চেইন গাইড ছাড়া R ফর্ম একটি ভিন্ন মাত্রিক বিন্যাস ব্যবহার করে এবং এই পৃষ্ঠায় C ফর্ম তথ্য সঙ্গে মিশ্রিত করা উচিত নয়.
দ্রুত বিবরণী
• পণ্যঃ রোল পল টাইপ অ্যাঙ্কর চেইন stopper, চেইন গাইড সঙ্গে সি ফর্ম → একটি পল টাইপ হোল্ডিং বিন্যাস সঙ্গে অ্যাঙ্কর চেইন গাইড সংযুক্ত।
• স্ট্যান্ডার্ডঃ JIS F 2031:1998, ৪ নং অনুচ্ছেদ → স্ট্যান্ডার্ড নামকরণঃ রোলার পল টাইপ চেইন ক্যাবল স্টপ।
• প্রযোজ্য অ্যাঙ্কর চেইনঃ 70 ′′ 132 মিমি → নামমাত্র নং 73 থেকে 132 সরবরাহিত সি ফর্ম টেবিল অনুযায়ী।
• চেইন গ্রেড ভিত্তিঃ JIS F 3303 গ্রেড 2 / গ্রেড 3 অ্যাঙ্কর চেইন → চূড়ান্ত চেইন গ্রেড এবং শংসাপত্রের প্রয়োজনীয়তা জাহাজের জন্য নিশ্চিত করা হবে।
• সংযোগের ভিত্তিঃ কেন্টার চেইন বিন্যাস → প্রকৃত চেইন এবং সংযোগ লিঙ্কের সাথে সামঞ্জস্যতা নির্বাচন করার সময় পরীক্ষা করা উচিত।
• ইনস্টলেশনঃ জাহাজের অ্যাঙ্করিং বিন্যাসে ঝালাই → ডেক ফাউন্ডেশন, শক্তিশালীকরণ, চেইন লিড এবং অপারেটিং ক্লিয়ারেন্সের জন্য অঙ্কন নিশ্চিতকরণ প্রয়োজন।
• স্ট্যান্ডার্ড উপাদান ভিত্তিঃ উপাদান-নির্দিষ্ট JIS উপকরণ → শরীরের পাশের ফ্রেম স্ট্যান্ডার্ড বিন্যাস অনুযায়ী SCW410 ঢালাই ইস্পাত বা SS400 ঢালাই ইস্পাত নির্মাণ হতে পারে।
• রেফারেন্স গণনা করা ভরঃ 932×4,840 কেজি সরবরাহিত সি ফর্ম টেবিলের জন্য → ইনস্টলেশন হ্যান্ডলিং, ফাউন্ডেশন পর্যালোচনা, প্যাকিং এবং মালবাহী পরিকল্পনা সম্পর্কিত।
প্রধান প্রযুক্তিগত পরামিতি
রেফারেন্সঃ JIS F 2031:1998 Annex 4, C Form with chain guide. যদি অন্যথায় উল্লেখ না করা হয় তবে মাত্রা মিমি।
|
নাম্বার নং। |
প্রযোজ্য অ্যাঙ্কর চেইন ডায়াল (মিমি) |
বি (মিমি) |
L (মিমি) |
h (মিমি) |
h1 (মিমি) |
ডি (মিমি) |
ওয়েল্ড লেগ f (মিমি) |
গণনা করা ভর (কেজি) |
|---|---|---|---|---|---|---|---|---|
| 73 | ৭০ / ৭৩ | 980 | 660 | 125 | 422 | 584 | 15 | 932 |
| 78 | ৭৬ / ৭৮ | 1040 | 700 | 133 | 450 | 624 | 15 | 1120 |
| 84 | ৮১ / ৮৪ | 1110 | 760 | 143 | 483 | 672 | 17 | 1370 |
| 90 | ৮৭ / ৯০ | 1190 | 810 | 153 | 515 | 720 | 18 | 1660 |
| 95 | ৯২ / ৯৫ | 1250 | 860 | 162 | 545 | 760 | 19 | 1940 |
| 102 | ৯৭ / ১০২ | 1320 | 920 | 175 | 584 | 816 | 20 | 2340 |
| 107 | ১০৫ / ১০৭ | 1390 | 981 | 185 | 617 | 864 | 21 | 2740 |
| 114 | ১১১ / ১১৪ | 1460 | 1026 | 195 | 651 | 912 | 23 | 3190 |
| 122 | ১১৭ / ১২২ | 1550 | 1100 | 208 | 695 | 976 | 25 | 3840 |
| 132 | ১২৭ / ১৩২ | 1660 | 1190 | 225 | 750 | 1056 | 26 | 4840 |
নির্বাচন ও অনুসন্ধান গাইড
• ধাপ ১ঃ JIS F 2031:1998 Annex 4 রোলার পল টাইপ নিশ্চিত করুন এবং চেইন গাইড সহ C ফর্ম নিশ্চিত করুন; যদি চেইন গাইড ছাড়াই R ফর্ম প্রয়োজন হয়, তাহলে সংশ্লিষ্ট অঙ্কন এবং মাত্রা টেবিলের জন্য অনুরোধ করুন।
• ধাপ ২ঃ নামমাত্র নং, প্রকৃত অ্যাঙ্কর চেইন ব্যাস, JIS F 3303 চেইন গ্রেড, সংযোগ-লিঙ্ক / কেন্টার-শ্যাকেল বিন্যাস এবং চেইন সার্টিফিকেটের প্রয়োজনীয়তা নিশ্চিত করুন।
• পদক্ষেপ 3: প্রয়োজনীয় JIS F 2031 শ্রেণী, অপারেটিং পাশ, চেইন লিড কোণ, উইন্ডলাস / তারের-লিফটার অবস্থান, হাউস পাইপ বা ফেয়ারলিডার অবস্থান এবং উপলব্ধ অপারেটিং ক্লিয়ারেন্স নিশ্চিত করুন।
• চতুর্থ ধাপঃ উৎপাদন শুরু করার আগে ডেকের ভিত্তি, শক্তিশালীকরণ, ঢালাইয়ের ব্যবস্থা, ইনস্টলেশনের উচ্চতা, এবং জাহাজ নির্মাণের যে কোন বিধিনিষেধ নিশ্চিত করুন।
• ধাপ ৫ঃ প্রকল্পের স্পেসিফিকেশন অনুযায়ী উপাদানগুলির ট্রেসযোগ্যতা, লেপ সিস্টেম, পরিদর্শন পরিসীমা, এনডিটি বা লোড-পরীক্ষার প্রয়োজনীয়তা এবং শ্রেণীবিভাগ-সমাজের প্রয়োজনীয়তা নিশ্চিত করুন।
• ধাপ ৬ঃ পরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অঙ্কন, ডেলিভারি গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, এবং রেফারেন্স ফটো বা জিএ অঙ্কন প্রদান করুন যদি পাওয়া যায়।
কাঠামো
সি-ফর্ম চেইন গাইড ∙ রোলার সমাবেশ ∙ পল লকিং প্রক্রিয়া ∙ শরীরের পাশের ফ্রেম ∙ পল শ্যাফ্ট ∙ রোলার শ্যাফ্ট ∙ ঝোপ এবং ওয়াশার ∙ ঢালাই করা ডেক ফাউন্ডেশন ইন্টারফেস
অ্যাঙ্করিং, স্ট্রাকচার এবং ইঞ্জিনিয়ারিং সুবিধা
• সি ফর্ম একটি চেইন গাইডকে রোল-পল বিন্যাসের সাথে একত্রিত করে, যা অ্যাঙ্কর-চেইন পথটি বজায় রাখতে সহায়তা করে যখন পলটি ধরে রাখার ফাংশন সরবরাহ করে।
• JIS F 2031 চেইন স্টপারকে উইন্ডলাস থেকে স্বাধীন এবং জাহাজের কাঠামোর সাথে সংযুক্ত একটি ডিভাইস হিসাবে বিবেচনা করে;ভিত্তি এবং পার্শ্ববর্তী ডেক রিইনফোর্সমেন্ট তাই সামগ্রিক লোড পথের অংশ গঠন করে.
• রোলার জ্যামিতি এবং চেইন সারিবদ্ধতা চেইন লিঙ্কগুলির অত্যধিক স্থানীয় বাঁকানো এড়ানো উচিত।রোলার অবস্থান এবং প্রকৃত চেইন আকার ভর্তি বিন্যাস অঙ্কন সঙ্গে চেক করা উচিত.
• হোল্ডিং ডিভাইসটি অপারেশনে ইতিবাচকভাবে সুরক্ষিত থাকা উচিত এবং খোলা অবস্থানের দিকে ধীরে ধীরে শিথিল হওয়া উচিত নয়।পিন রিটেনশন এবং অপারেটিং ক্লিয়ারেন্স মূল পরিদর্শন পয়েন্ট.
• এসএস৪০০ ওয়েল্ডেড বডি সাইড ফ্রেমের জন্য,এই মানটি কাস্ট স্টিলের কনফিগারেশনের সমতুল্য শক্তির দাবি করে এবং চেইন গাইড এবং শ্যাফ্ট বহনকারী এলাকার চারপাশে অতিরিক্ত উপাদান প্রয়োজনীয়তা নির্দিষ্ট করে.
• ৭৩ নম্বর থেকে ১৩২ নম্বরে ভর বৃদ্ধি কর্মশালার হ্যান্ডলিং, জাহাজ নির্মাণ, ডেক অ্যাক্সেস এবং ফাউন্ডেশন পরিকল্পনা বিবেচনা করা উচিত।
• পরিদর্শন, উপাদান ট্রেসেবিলিটি, এনডিটি, লোড টেস্টিং এবং ক্লাসের সাক্ষ্যদানকে স্ট্যান্ডার্ড সরবরাহ হিসাবে অনুমান করার পরিবর্তে অর্ডারের সুযোগ এবং প্রযোজ্য ক্লাস বা প্রকল্পের প্রয়োজনীয়তার দ্বারা সংজ্ঞায়িত করা উচিত।
কাস্টম অ্যাট্রিবিউট
• স্ট্যান্ডার্ডঃ JIS F 2031:1998, ৪ নং অনুচ্ছেদ → রোলার পল টাইপ চেইন ক্যাবল স্টপ।
• কনফিগারেশনঃ চেইন গাইড সহ সি ফর্ম → সরবরাহিত টেবিলটি 4 অনুচ্ছেদ চিত্র 1 এর শরীরের বিন্যাসের সাথে মিলে যায়; চেইন গাইড ছাড়াই আর ফর্ম পৃথক মাত্রা ব্যবহার করে।
• নাম্বার নংঃ ৭৩/৭৮/৮৪/৯০/৯৫/১০২/১০৭/১১৪/১২২/১২২ → চেইন ব্যাসার্ধ এবং পাত্রে আঁকা অনুযায়ী নির্বাচন করুন।
• প্রযোজ্য চেইনঃ 70 ′′ 132 মিমি, JIS F 3303 গ্রেড 2 / গ্রেড 3 ভিত্তিতে → প্রকৃত চেইনের আকার এবং গ্রেড উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা হবে।
• বডি সাইড ফ্রেমের উপাদান ভিত্তিঃ SCW410 বা SS400 JIS F 2031 Annex 4 অনুযায়ী → ঢালাই করা SS400 নির্মাণের জন্য ঢালাই-স্টিলের বিন্যাসের সমতুল্য শক্তি বজায় রাখতে হবে।
• পৃষ্ঠের চিকিত্সাঃ Sa 2.5 বিস্ফোরণ পরিষ্কার + ইপোক্সি দোকান প্রাইমার প্রকল্পের রেফারেন্স হিসাবে → চূড়ান্ত লেপ সিস্টেম জাহাজ / জাহাজের স্পেসিফিকেশন অনুসরণ করে এবং একটি ডিফল্ট JIS F 2031 প্রয়োজনীয়তা নয়।
• ইনস্টলেশনঃ ঢালাই করা ডেক ফাউন্ডেশন → চেইন লিড, ডেক রিইনফোর্সমেন্ট, ঢালাইয়ের বিস্তারিত এবং অপারেটিং ক্লিয়ারেন্স জাহাজের নকশা / জাহাজগারের পক্ষ থেকে অনুমোদনের প্রয়োজন।
• সার্টিফিকেট প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা এবং অর্ডারের সুযোগ অনুযায়ী উপলব্ধ → উপাদান, প্রস্তুতকারক এবং শ্রেণীর ডকুমেন্টেশন অর্ডার করার আগে নিশ্চিত করা হবে।
কিভাবে কাজ করে
Anchor chain is led through the C Form chain-guide and roller arrangement → Roller supports the intended chain path → Pawl is engaged to hold the chain → Chain force is transferred through the stopper body into the ship structure → Pawl is released according to the approved anchoring procedure when chain movement is required
অ্যাপ্লিকেশন
ফরকাস্ট অ্যাঙ্করিং স্টেশন∙ অ্যাঙ্কর উইন্ডলাসের ব্যবস্থা∙ বড় জাহাজের অ্যাঙ্কর-চেইন সিস্টেম∙ গ্রেড ২/ গ্রেড ৩ অ্যাঙ্কর-চেইন রুট∙ নতুন বিল্ডিং প্রকল্প∙ মেরামত ও প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেট এবং পরিদর্শন ডকুমেন্টেশন প্রকল্পের প্রয়োজনীয়তা, সম্মত আদেশের সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণীবিভাগ-সমাজ অনুমোদনের পদ্ধতি অনুযায়ী সাজানো যেতে পারে।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: JIS F 2031 Annex 4 C Form এবং R Form এর মধ্যে প্রধান পার্থক্য কি?
A1: C ফর্ম একটি চেইন গাইড সহ রোলার পল বিন্যাস, যখন R ফর্ম একটি চেইন গাইড ছাড়া বিন্যাস। তাদের শরীর,রোলার এবং পল এর মাত্রা আলাদাভাবে নির্দিষ্ট করা হয় এবং মিশ্রিত করা উচিত নয়.
প্রশ্ন ২ঃ সঠিক নাম্বার নম্বরটি কিভাবে নির্বাচন করা উচিত?
A2: প্রকৃত অ্যাঙ্কর চেইন ব্যাসার্ধ, চেইন গ্রেড, জাহাজের অ্যাঙ্করিং বিন্যাস, প্রয়োজনীয় JIS শ্রেণি, চেইন লিড, অপারেটিং সাইড, ফাউন্ডেশন এবং অনুমোদিত অঙ্কন অনুযায়ী নামমাত্র নম্বর নির্বাচন করুন।এই পৃষ্ঠায় 70 ′′ 132 মিমি পরিসীমা সরবরাহিত সি ফর্ম টেবিলের জন্য.
প্রশ্ন ৩ঃ JIS ক্লাস A/ক্লাস B এর ডিজাইন ভিত্তিতে কি বোঝা যায় যে, টপকের একটি প্রকাশিত SWL আছে?
A3: নং JIS F 2031 প্রযোজ্য চেইনের নামমাত্র ব্রেকিং লোডের তুলনায় শ্রেণীর শক্তির প্রয়োজনীয়তা নির্ধারণ করে। এই শ্রেণীর নকশা ভিত্তিগুলি একটি নির্দিষ্ট পণ্য SWL হিসাবে পুনর্লিখন করা উচিত নয়।চেইন গ্রেড, প্রকল্পের জন্য নকশা ভিত্তি, পরীক্ষার প্রয়োজনীয়তা এবং শ্রেণী অনুমোদনের সুযোগ নিশ্চিত করা উচিত।
