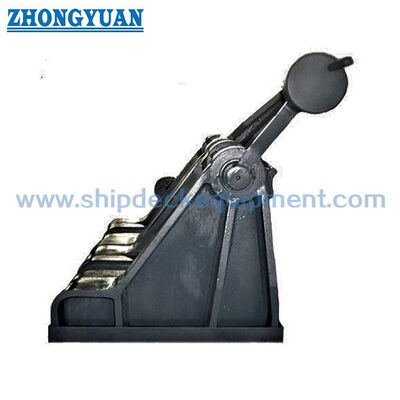

JIS F2031 জাহাজের মোরিং সরঞ্জাম রোলার পল টাইপ চেইন ক্যাবল stopper
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | JIS F2031-1998 | টাইপ: | বেলন pawl টাইপ |
|---|---|---|---|
| চেইন সাইজ: | 70-132 মিমি | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, স্টেইনলেস স্টিল, কাস্টিং স্টিল, নোডুলার কাস্ট আয়রন, স্টিল ফোরজিং, |
| সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, কাস্টমাইজড পৃষ্ঠ চিকিত্সা উপলব্ধ। | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, ইত্যাদি |
| অন্যরা: | শিপইয়ার্ড অনুরোধ হিসাবে কাস্টমাইজ করা যাবে | ওজন 401 থেকে 2900 কেজি;: | 932 থেকে 4840 কেজি |
| নামমাত্র আকার:: | 73 - 132 | ||
| বিশেষভাবে তুলে ধরা: | JIS F2031 চেইন ক্যাবল স্টপার,রোলার পল টাইপ চেইন ক্যাবল স্টপার,JIS F2031 জাহাজের মোরিং সরঞ্জাম |
||
পণ্যের বর্ণনা

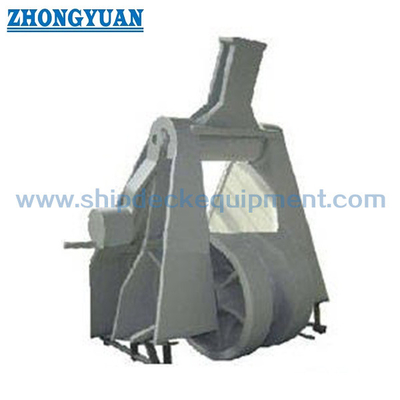

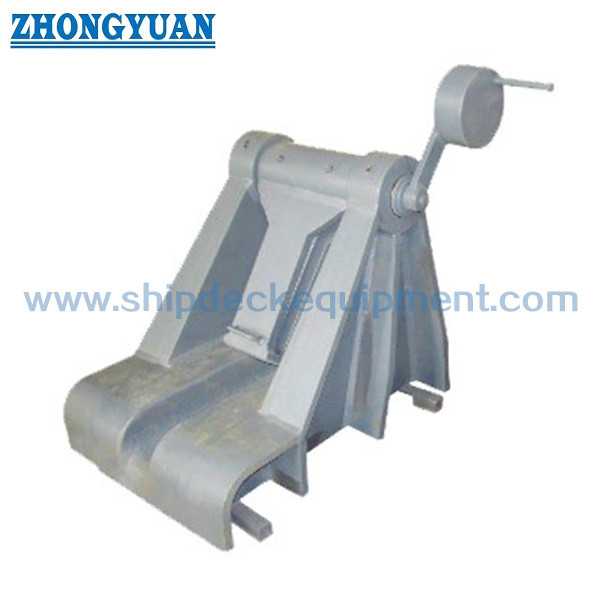

JIS F 2031 রোলার পাউল টাইপ অ্যাঙ্কর চেইন স্টপার | 70-132 মিমি চেইন কেবল স্টপার
পণ্য ওভারভিউ
JIS F 2031 রোলার পাউল টাইপ অ্যাঙ্কর চেইন স্টপার হল একটি ডেক-ওয়েল্ডেড কেবল স্টপার যা অ্যাঙ্কর উইন্ডলাস/কেবল লিফটার এবং হাউস পাইপ বা চেইন পাইপ বিন্যাসের মধ্যে অ্যাঙ্কর চেইন লাইনে ব্যবহৃত হয়। এটি নোঙ্গর-সম্পর্কিত উত্তেজনার বিরুদ্ধে অ্যাঙ্কর চেইন ধরে রাখার জন্য এবং অ্যাঙ্কর চেইন সুরক্ষিত হওয়ার পরে উইন্ডলাসে ফেরত পাঠানো হোল্ডিং লোড কমাতে ডিজাইন করা হয়েছে।
এই বেলন পাউল টাইপ 70 মিমি থেকে 132 মিমি পর্যন্ত বড় নোঙ্গর চেইন ব্যাসের জন্য উদ্দেশ্যে করা হয়। বেলন অপারেশন চলাকালীন চেইন নির্দেশিকা সমর্থন করে, যখন পালের প্রক্রিয়াটি জাহাজের নোঙর করার পদ্ধতি অনুসারে চেইন ধরে রাখার জন্য ব্যবহৃত হয়। চেইন ব্যাস, চেইন গ্রেড, উইন্ডলাস বিন্যাস, বাম-হাত/ডান-হাত অপারেশন, ডেক ফাউন্ডেশন, ওয়েল্ড বিশদ, লোড ক্লাস এবং শ্রেণীবিভাগের প্রয়োজনীয়তার সাথে নির্বাচন নিশ্চিত করা উচিত।
দ্রুত স্পেসিফিকেশন
- পণ্যের ধরন: রোলার পাউল টাইপ অ্যাঙ্কর চেইন স্টপার → চেইন হোল্ডিং এবং জাহাজ নোঙর করার ব্যবস্থার জন্য চেইন-গাইডিং সরঞ্জাম।
- প্রযুক্তিগত মান: JIS F 2031-1998 → সামুদ্রিক উইন্ডগ্লাস এবং অ্যাঙ্কর ক্যাপস্ট্যানগুলির সাথে ব্যবহৃত কেবল স্টপারগুলির জন্য স্ট্যান্ডার্ড রেফারেন্স।
- প্রযোজ্য অ্যাঙ্কর চেইন ব্যাস: 70-132 মিমি → বড় চেইন তারের ব্যবস্থার জন্য উপযুক্ত যেখানে জাহাজের অঙ্কন রোলার পালের ধরন নির্দিষ্ট করে।
- নামমাত্র সংখ্যা পরিসীমা: 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → চেইন ব্যাস এবং প্রকল্প অঙ্কন অনুযায়ী নির্বাচন করুন।
- ইনস্টলেশন ফর্ম: ওয়েল্ডেড ফাউন্ডেশন বা ফোরকাস্টেল ডেক ইনস্টলেশন → ডেক ফাউন্ডেশন, ওয়েল্ড লেগ, রিইনফোর্সমেন্ট এবং চেইন লিডের দিক নিশ্চিত করতে হবে।
- প্রধান উপাদান বিকল্প: হালকা ইস্পাত, C-Mn ইস্পাত, স্টেইনলেস স্টীল, ঢালাই ইস্পাত, নোডুলার ঢালাই লোহা, এবং ইস্পাত ফোরজিং → চূড়ান্ত অংশ-বাই-অংশ উপাদান গ্রেড উত্পাদনের আগে নিশ্চিত করা উচিত।
- সারফেস ট্রিটমেন্ট: Sa2.5 ব্লাস্টিং + ওয়ান লেয়ার ইপোক্সি শপ প্রাইমার, গ্যালভানাইজড, পালিশ বা কাস্টমাইজড ফিনিশ → চূড়ান্ত সুরক্ষা সিস্টেম প্রকল্পের ক্ষয় এবং আবরণের প্রয়োজনীয়তা অনুসরণ করে।
- গণনাকৃত ভর পরিসীমা: 932–4840 কেজি → ডেক ফাউন্ডেশন ডিজাইন, ওয়ার্কশপ পরিচালনা, ইনস্টলেশনের সময় উত্তোলন, প্যাকিং এবং মালবাহী পরিকল্পনার জন্য গুরুত্বপূর্ণ।
প্রধান প্রযুক্তিগত পরামিতি
| না। | অ্যাঙ্কর চেইন প্রয়োগের ব্যাস | শরীরের পাশের ফ্রেম | ||||||||||||||||||
| খ | খ | b1 | b2 | b3 | b4 | b5 | এল | l | l1 | l2 | l3 | d3 | d4 | জ | h1 | h2 | h3 | h4 | ||
| 73 |
70 73 |
980 | 118 | 400 | 376 | 114 | 79 | 153 | 660 | 241 | 90 | 292 | 94 | ৮৮ | 141 | 125 | 422 | 292 | 146 | 153 |
| 78 |
76 78 |
1040 | 126 | 425 | 399 | 121 | 84 | 162 | 700 | 254 | 95 | 312 | 100 | 94 | 150 | 133 | 450 | 312 | 156 | 164 |
| 84 |
81 84 |
1110 | 136 | 454 | 426 | 130 | ৮৯ | 174 | 760 | 279 | 103 | 328 | 106 | 100 | 160 | 143 | 483 | 336 | 164 | 176 |
| 90 |
87 90 |
1190 | 146 | 484 | 454 | 139 | 96 | 186 | 810 | 295 | 110 | 360 | 110 | 107 | 171 | 153 | 515 | 360 | 180 | 189 |
| 95 |
92 95 |
1250 | 154 | 508 | 476 | 146 | 101 | 195 | 860 | 317 | 116 | 380 | 118 | 113 | 181 | 162 | 545 | 380 | 190 | 200 |
| 102 |
97 102 |
1320 | 165 | 540 | 506 | 155 | 108 | 207 | 920 | 337 | 124 | 408 | 125 | 121 | 195 | 175 | 584 | 408 | 204 | 214 |
| 107 |
105 107 |
1390 | 173 | 569 | 533 | 162 | 115 | 219 | 981 | 364 | 131 | 432 | 131 | 129 | 207 | 185 | 617 | 432 | 216 | 226 |
| 114 |
111 114 |
1460 | 184 | 598 | 560 | 171 | 122 | 228 | 1026 | 376 | 138 | 456 | 138 | 136 | 218 | 195 | 651 | 456 | 228 | 240 |
| 122 |
117 122 |
1550 | 197 | 632 | 592 | 182 | 129 | 243 | 1100 | 408 | 149 | 488 | 146 | 144 | 231 | 208 | 695 | 488 | 244 | 256 |
| 132 |
127 132 |
1660 | 213 | 674 | 632 | 195 | 139 | 261 | 1190 | 441 | 161 | 528 | 155 | 155 | 249 | 225 | 750 | 528 | 264 | 277 |
| না। | শরীরের পাশের ফ্রেম | বেলন | পল এক্সেল | রোলার এক্সেল | বুশ | ধাবক | ঢালাই পা | রেফারেন্স | |||||||||||
| r | r1 | r2 | r3 | r4 | r5 | t | t1 | t2 | ডি | d | l6 | d2 | l7 | t3 | d1 | t4 | চ | গণনাকৃত ভর (কেজি) | |
| 73 | 14 | 111 | 124 | 73 | 37 | 310 | 44 | 37 | 22 | 584 | 116 | 640 | 87 | 595 | 8 | 117 | 8 | 15 | 932 |
| 78 | 15 | 119 | 132 | 78 | 39 | 332 | 47 | 39 | 23 | 624 | 123 | 680 | 93 | 630 | 10 | 124 | 8 | 15 | 1120 |
| 84 | 17 | 126 | 143 | 84 | 42 | 357 | 50 | 42 | 25 | 672 | 131 | 720 | 99 | 665 | 10 | 132 | 8 | 17 | 1370 |
| 90 | 18 | 133 | 153 | 90 | 45 | 382 | 54 | 45 | 27 | 720 | 139 | 770 | 106 | 710 | 10 | 140 | 10 | 18 | 1660 |
| 95 | 20 | 141 | 161 | 95 | 46 | 404 | 57 | 48 | 28 | 760 | 146 | 810 | 112 | 740 | 10 | 147 | 10 | 19 | 1940 |
| 102 | 21 | 149 | 173 | 102 | 51 | 434 | 61 | 51 | 30 | 816 | 156 | 860 | 120 | 785 | 10 | 157 | 10 | 20 | 2340 |
| 107 | 23 | 156 | 184 | 108 | 54 | 460 | 65 | 54 | 32 | 864 | 163 | 900 | 128 | 825 | 10 | 164 | 15 | 21 | 2740 |
| 114 | 24 | 163 | 194 | 114 | 57 | 485 | 68 | 58 | 34 | 912 | 172 | 940 | 135 | 865 | 10 | 173 | 15 | 23 | 3190 |
| 122 | 25 | 172 | 207 | 122 | 61 | 518 | 74 | 61 | 37 | 976 | 182 | 995 | 143 | 910 | 10 | 183 | 15 | 25 | 3840 |
| 132 | 28 | 182 | 224 | 132 | 66 | 550 | 80 | 66 | 40 | 1056 | 194 | 1060 | 154 | 970 | 10 | 195 | 15 | 26 | 4840 |
নির্বাচন এবং অনুসন্ধান গাইড
- ধাপ 1: JIS F 2031 রোলার পাউল টাইপ চেইন ক্যাবল স্টপার এবং জাহাজের অ্যাঙ্কর চেইন ব্যাস অনুযায়ী নামমাত্র নম্বর নিশ্চিত করুন।
- ধাপ 2: অ্যাঙ্কর চেইন গ্রেড, চেইন ক্যাবল ড্রয়িং, উইন্ডলাস/কেবল লিফটার পজিশন, হাউস পাইপ পজিশন এবং বাম-হাত বা ডান-হাতে অপারেটিং ব্যবস্থা নিশ্চিত করুন।
- ধাপ 3: ডিজাইন লোডের ভিত্তি, প্রয়োজনীয় লোড ক্লাস, টেস্ট লোড, গ্রহণযোগ্যতার মানদণ্ড, FEA প্রয়োজনীয়তা এবং ক্লাস সাক্ষ্যের প্রয়োজন কিনা তা নিশ্চিত করুন।
- ধাপ 4: ফোরকাস্টল ডেক ফাউন্ডেশন, ওয়েল্ড লেগ, ডেক রিইনফোর্সমেন্ট, ইন্সটলেশন স্পেস, চেইন লিড ডিরেকশন এবং যেকোনো শিপইয়ার্ড ইনস্টলেশন সীমাবদ্ধতা নিশ্চিত করুন।
- ধাপ 5: বডি, রোলার, পল, অ্যাক্সেল, বুশ, ওয়াশার এবং ঢালাই ফাউন্ডেশনের জন্য উপাদান রুট নিশ্চিত করুন; বিভিন্ন অংশ বিভিন্ন উপাদান গ্রেড প্রয়োজন হতে পারে.
- ধাপ 6: পৃষ্ঠের চিকিত্সা নিশ্চিত করুন: শপ প্রাইমার, চূড়ান্ত আবরণ, গ্যালভানাইজড ফিনিস, পালিশ ফিনিস, বা কাস্টমাইজড সুরক্ষা ব্যবস্থা।
- ধাপ 7: পরিমাণ, ডেলিভারির গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, ক্লাস সার্টিফিকেটের প্রয়োজনীয়তা, GA অঙ্কন, ফাউন্ডেশন অঙ্কন, এবং রেফারেন্স ফটো উপলব্ধ থাকলে প্রদান করুন।
গঠন
ঢালাই সাইড ফ্রেম / বডি | অ্যাঙ্কর চেইন প্যাসেজ | বেলন সমাবেশ | পল লকিং মেকানিজম | পাউল ধুর | রোলার এক্সেল | বুশ এবং ধাবক | ডেক ফাউন্ডেশন ঢালাই এলাকা | শপ প্রাইমার, galvanized, পালিশ, বা কাস্টমাইজড পৃষ্ঠ ফিনিস
অ্যাঙ্করিং, স্ট্রাকচার এবং ইঞ্জিনিয়ারিং সুবিধা
- রোলার পল কনফিগারেশন চেইন নির্দেশিকা এবং যান্ত্রিক চেইন হোল্ডিংকে একত্রিত করে, যা উপযোগী যেখানে অ্যাঙ্কর চেইন অবশ্যই উইন্ডলাস এবং হাউস পাইপের মধ্যে সারিবদ্ধ থাকতে হবে এবং অ্যাঙ্করিংয়ের পরেও সুরক্ষিত থাকবে।
- রোলার বিন্যাস স্টপারের মাধ্যমে চেইন ক্যাবলকে গাইড করতে সাহায্য করে এবং সঠিক চেইন সারিবদ্ধকরণ সাপেক্ষে নন-রোলার হোল্ডিং ব্যবস্থার তুলনায় কঠোর স্থানীয় যোগাযোগ কমাতে পারে।
- প্যাল মেকানিজম একটি সংজ্ঞায়িত চেইন হোল্ডিং ইন্টারফেস প্রদান করে। পল বসার জায়গা, চেইন পিচ সামঞ্জস্য, অপারেটিং ক্লিয়ারেন্স এবং যোগাযোগের এলাকা প্রকৃত চেইন তারের স্পেসিফিকেশনের বিপরীতে পরীক্ষা করা উচিত।
- ওয়েল্ডেড ফাউন্ডেশন অ্যাঙ্কর লোড ধরে রাখার জন্য উইন্ডলাসের উপর নির্ভর না করে জাহাজের কাঠামোতে অ্যাঙ্কর চেইন লোড স্থানান্তর করে। ডেক শক্তিবৃদ্ধি এবং ঝালাই বিস্তারিত শিপইয়ার্ড বা নকশা অফিস দ্বারা নিশ্চিত করা উচিত।
- নং 73 থেকে নং 132 পর্যন্ত নামমাত্র পরিসর বড় চেইন ব্যাস কভার করে; ক্রমবর্ধমান শরীরের আকার এবং ভর ইনস্টলেশন উত্তোলন, ডেক অ্যাক্সেস, এবং ভিত্তি শক্তির জন্য বিবেচনা করা উচিত।
- প্যাল সিট, রোলার এক্সেল এরিয়া, সাইড ফ্রেম এবং ঢালাই ফাউন্ডেশনের চারপাশে স্ট্রেস ডিস্ট্রিবিউশন পর্যালোচনা করার জন্য প্রকল্পের প্রয়োজনীয়তা অনুযায়ী FEA-ভিত্তিক শক্তি গণনা প্রদান করা যেতে পারে।
- পুল টেস্ট, লোড টেস্ট, এনডিটি, এবং ক্লাস সাক্ষী পরিদর্শন সম্মত পরিদর্শন সুযোগ অনুযায়ী ব্যবস্থা করা যেতে পারে; পরীক্ষার লোড এবং গ্রহণযোগ্যতার মানদণ্ড অবশ্যই উদ্ধৃতির আগে নিশ্চিত করতে হবে।
কাস্টম বৈশিষ্ট্য
- স্ট্যান্ডার্ড: JIS F 2031-1998 → যখন শিপইয়ার্ড বা মালিকের স্পেসিফিকেশন JIS ক্যাবল স্টপার মাত্রা এবং ব্যবস্থার জন্য কল করে তখন ব্যবহার করুন।
- পণ্য বিভাগ: নোঙ্গর চেইন স্টপার → চেইন ক্যাবল ধরে রাখার জন্য অ্যাঙ্করিং ডেক সরঞ্জাম, মুরিং চক বা দড়ি ফেয়ারলেড নয়।
- প্রকার: রোলার প্যাল টাইপ → প্যাল-টাইপ চেইন হোল্ডিংয়ের সাথে রোলার-গাইডেড চেইন প্যাসেজকে একত্রিত করে।
- প্রযোজ্য চেইন আকার: 70-132 মিমি → প্রকৃত অ্যাঙ্কর চেইন ব্যাস এবং চেইন গ্রেড অনুযায়ী নির্বাচন করুন।
- নামমাত্র নং: 73 থেকে 132 → প্রযোজ্য চেইন ব্যাস এবং জাহাজের অঙ্কনের সাথে নামমাত্র নম্বরের সাথে মিল করুন।
- মাউন্টিং: ঢালাই ডেক ফাউন্ডেশন বা ফোরকাস্টেল ডেক ইনস্টলেশন → ফাউন্ডেশন অঙ্কন এবং ডেক শক্তিবৃদ্ধি উত্পাদনের আগে নিশ্চিত করা উচিত।
- উপাদান বিকল্প: হালকা ইস্পাত / C-Mn ইস্পাত / স্টেইনলেস স্টীল / ঢালাই ইস্পাত / নোডুলার ঢালাই লোহা / ইস্পাত forging → চূড়ান্ত উপাদান গ্রেড এবং অংশ বরাদ্দ নিশ্চিত করা হয়.
- সারফেস ট্রিটমেন্ট: Sa2.5 ব্লাস্টিং + ইপক্সি শপ প্রাইমার / গ্যালভানাইজড / পালিশ / কাস্টমাইজড → চূড়ান্ত পৃষ্ঠ সুরক্ষা প্রকল্পের প্রয়োজনীয়তা অনুসরণ করে।
- FEA পর্যালোচনা: প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → শিপইয়ার্ড, মালিক বা শ্রেণীর দ্বারা প্রয়োজন হলে স্থানীয় চাপ এবং লোড পাথ পরীক্ষা করতে ব্যবহৃত হয়।
- পুল টেস্ট / লোড টেস্ট: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী উপলব্ধ → পরীক্ষার পদ্ধতি, লোডের মান, ধারণ করার সময় এবং সাক্ষীর সুযোগ নিশ্চিত করতে হবে।
- শংসাপত্রের প্রয়োজনীয়তা: অনুরোধের ভিত্তিতে উপলব্ধ এবং অর্ডারের সুযোগ → মেকার সার্টিফিকেট, উপাদান শংসাপত্র, শ্রেণী শংসাপত্র, বা সাক্ষী রিপোর্ট উত্পাদনের আগে সম্মত হতে হবে।
কিভাবে এটা কাজ করে
নোঙ্গর চেইন উইন্ডলাস এবং হাউস পাইপের মধ্যে চলে
অ্যাপ্লিকেশন
Forecastle ডেক নোঙ্গর ব্যবস্থা | অ্যাঙ্কর উইন্ডলাস সিস্টেম | বড় নোঙ্গর চেইন তারের রুট | সমুদ্রগামী জাহাজ | বাল্ক ক্যারিয়ার | ট্যাঙ্কার | ধারক জাহাজ | ইঞ্জিনিয়ারিং জাহাজ | নতুন নির্মাণ এবং প্রতিস্থাপন প্রকল্প
সার্টিফিকেশন এবং সুবিধা
শংসাপত্রগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শনের সুযোগ, উপাদানের সন্ধানযোগ্যতা, পরীক্ষার প্রয়োজনীয়তা এবং শ্রেণি সমাজের অনুমোদন পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers টেস্ট সার্টিফিকেট।
অঙ্কন এবং ফটো
FAQ
প্রশ্ন 1: এই পণ্যটি একটি মুরিং সরঞ্জাম আইটেম বা একটি নোঙ্গর সরঞ্জাম আইটেম?
A1: এটিকে নোঙর করার ডেক সরঞ্জাম হিসাবে বিবেচনা করা উচিত। এটি অ্যাঙ্কর চেইন লাইনে অ্যাঙ্কর চেইন ধরে রাখতে এবং গাইড করতে ব্যবহৃত হয়। এটি একটি দড়ি মুরিং চক, ফেয়ারলিড, বোলার্ড বা উত্তোলন ডিভাইস নয়।
প্রশ্ন 2: কিভাবে সঠিক নামমাত্র নম্বর নির্বাচন করা উচিত?
A2: অ্যাঙ্কর চেইন ব্যাস, চেইন গ্রেড, উইন্ডলাস বিন্যাস, হাউস পাইপ পজিশন, চেইন লিড ডিরেকশন, স্টপার হ্যান্ড, ডেক ফাউন্ডেশন এবং ভেসেল ডিজাইন অঙ্কন অনুযায়ী নামমাত্র নম্বর নির্বাচন করুন। ওয়েবপৃষ্ঠা টেবিলটি প্রাথমিক মডেল নির্বাচন এবং উদ্ধৃতি নিশ্চিতকরণের জন্য।
প্রশ্ন 3: FEA, পুল পরীক্ষা, এবং ক্লাস সার্টিফিকেট প্রদান করা যেতে পারে?
A3: হ্যাঁ, তারা প্রকল্পের প্রয়োজনীয়তা এবং অর্ডার সুযোগ অনুযায়ী ব্যবস্থা করা যেতে পারে। নকশা লোড ভিত্তি, পরীক্ষার লোড, গ্রহণযোগ্যতা মানদণ্ড, পরিদর্শন পদ্ধতি, এবং সাক্ষী প্রয়োজনীয়তা উদ্ধৃতি এবং উত্পাদন আগে নিশ্চিত করা উচিত।
