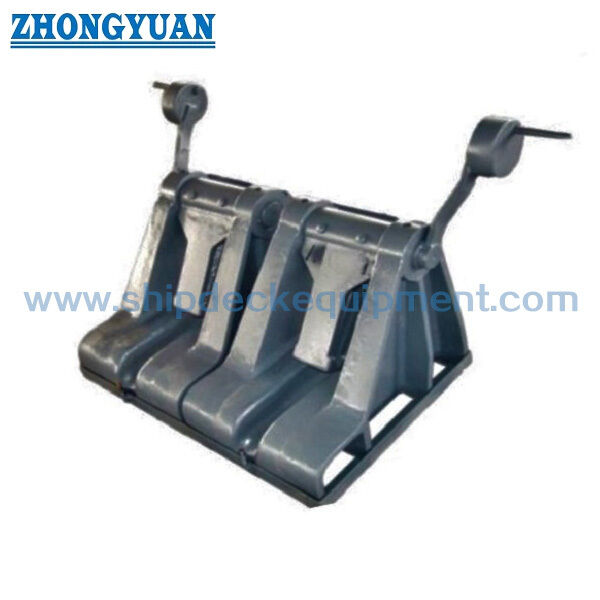

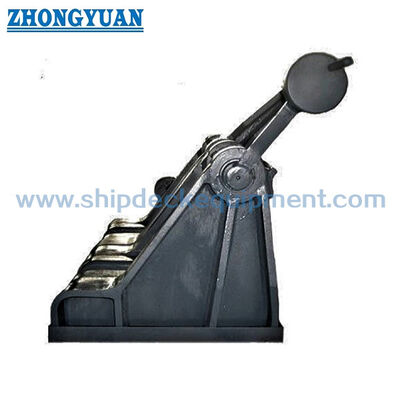

JIS F 2031 কাস্টিং স্টিল পল টাইপ চেইন স্টপার শিপ মুরিং ইকুইপমেন্ট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | Zhongyuan Marine Equipmen |
| সাক্ষ্যদান: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| মডেল নম্বার: | স্ট্যান্ডার্ড বা কাস্টমাইজড |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
|---|---|
| মূল্য: | Based on quotation |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড প্যালেট বা কাস্টমাইজড প্যাকিং রপ্তানি করুন |
| ডেলিভারি সময়: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | প্রকল্পের প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজড উত্পাদন |
|
বিস্তারিত তথ্য |
|||
| প্রযুক্তিগত মান: | JIS F2031:1998; | টাইপ: | ঢালাই ইস্পাত পালের ধরন, A, B; |
|---|---|---|---|
| চেইন সাইজ: | 58-122 মিমি; | উপকরণ: | হালকা ইস্পাত, সি-এমএন স্টিল, কাস্টিং স্টিল, ফোরজিং সি-এমএন স্টিল, |
| সারফেস ট্রিটমেন্ট: | S2.5 থেকে স্যান্ডব্লাস্টিং + ইপোক্সি শপ প্রাইমারের এক স্তর, কাস্টমাইজড পৃষ্ঠ চিকিত্সা উপলব্ধ। | শ্রেণিবিন্যাস সার্টিফিকেট: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ইত্যাদি। |
| অন্যরা: | শিপইয়ার্ড অনুরোধ হিসাবে কাস্টমাইজ করা যাবে | ওজন: | 401 থেকে 2900 কেজি; |
| নামমাত্র আকার:: | 60 থেকে 122; | ||
| বিশেষভাবে তুলে ধরা: | jis f 2031 pawl টাইপ চেইন স্টপার,casting steel pawl টাইপ চেইন স্টপার,ship mouring pawl টাইপ চেইন স্টপার |
||
পণ্যের বর্ণনা
ঢালাই ইস্পাত Pawl টাইপ অ্যাঙ্কর চেইন Stopper U2 / U3 অ্যাঙ্কর চেইন জন্য JIS F 2031
পণ্যের সংক্ষিপ্ত বিবরণ
JIS F 2031 ঢালাই ইস্পাত পাওল টাইপ অ্যাঙ্কর চেইন stopper একটি ডেক anchoring ডিভাইস অ্যাঙ্কর চেইন clamping এবং নিরাপদ করার জন্য অ্যাঙ্কর windlass এবং hawse পাইপ মধ্যে ইনস্টল করা হয়।এটি জাহাজ চলাচলের সময় চেইন ধরে রাখার জন্য ব্যবহৃত হয়, অ্যাঙ্করিং, এবং অ্যাঙ্কর স্টোভিং, যাতে চেইন ধরে রাখার ভারসাম্যের একটি বড় অংশ কেবল উইন্ডলাস ব্রেক দ্বারা বহন করার পরিবর্তে স্টপ ফাউন্ডেশনের মাধ্যমে স্থানান্তরিত হতে পারে।
এই পাল টাইপ চেইন stopper একটি নোঙ্গর চেইন রোলার চাকা বা চেইন গাইড থেকে ভিন্ন। রোলার চাকা প্রধানত চেইন দিক সামঞ্জস্য,যখন পাল টাইপ চেইন stopper U2 / U3 নোঙ্গর চেইন জন্য একটি লোড-ধারণ উপাদানচেইন আকার, চেইন গ্রেড, ন্যূনতম ভাঙ্গন শক্তি, উইন্ডলাস বিন্যাস, ডেক ফাউন্ডেশন, ইনস্টলেশন অঙ্কন এবং শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তার সাথে নির্বাচনটি পরীক্ষা করা উচিত।
দ্রুত বিবরণী
- পণ্যের ধরনঃ কাস্ট স্টীল পল টাইপ অ্যাঙ্কর চেইন স্টপ → অ্যাঙ্কর উইন্ডলাস ব্যবস্থা জন্য চেইন ধরে রাখার ডিভাইস, একটি চেইন রোল গাইড নয়।
- স্ট্যান্ডার্ডঃ JIS F 2031:1998 → পল টাইপ চেইন স্টপার মাত্রা, নামমাত্র আকার নির্বাচন, এবং টাইপ এ / টাইপ বি কনফিগারেশন জন্য রেফারেন্স।
- প্রযোজ্য অ্যাঙ্কর চেইনঃ U2 / U3 অ্যাঙ্কর চেইন, 58 ′′122 মিমি → সরবরাহিত আকারের পরিসরের মধ্যে মাঝারি এবং বড় জাহাজের অ্যাঙ্করিং সিস্টেমের জন্য উপযুক্ত।
- নামমাত্র আকারের পরিসীমাঃ 60 থেকে 122 → চেইন ব্যাসার্ধ, চেইন গ্রেড এবং জাহাজের অ্যাঙ্করিং বিন্যাস অনুযায়ী নির্বাচিত।
- আনুমানিক ওজনঃ 401 কেজি থেকে 2900 কেজি → হ্যান্ডলিং, ইনস্টলেশনের সময় উত্তোলন ব্যবস্থা, প্যাকিং এবং মালবাহী পরিকল্পনা জন্য গুরুত্বপূর্ণ।
- ইনস্টলেশনের অবস্থানঃ উইন্ডলাস এবং হাউস পাইপের মধ্যে → অ্যাঙ্কর চেইনকে সুরক্ষিত করতে এবং উইন্ডলাস ব্রেকের উপর লোডের চাহিদা হ্রাস করতে সহায়তা করে যখন সঠিকভাবে সংহত করা হয়।
- নির্মাণ ফোকাসঃ ঢালাই ইস্পাত শরীর, পালিং ব্যস্ততা, চেইন আসন পৃষ্ঠ, পিন / hinge ফিটিং, এবং ভিত্তি লোড স্থানান্তর → উদ্ধৃতি এবং অনুমোদনের জন্য মূল পরিদর্শন পয়েন্ট।
- পৃষ্ঠ চিকিত্সাঃ Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি দোকান প্রাইমার হিসাবে রেফারেন্স → চূড়ান্ত লেপ সিস্টেম জাহাজের পেইন্টিং স্পেসিফিকেশন বা শিপইয়ার্ডের প্রয়োজনীয়তা অনুসরণ করা উচিত।
প্রধান প্রযুক্তিগত পরামিতি
| নামমাত্র আকার |
চেইন আকার মিমি |
বি | b1 | বি২ | বি৩ | এল | আমি | h | h1 | h2 | r একটি প্রকার |
r বি টাইপ |
t | t1 | t2 | d1 | t3 | d | ১৩ | এফ | ওজন (কেজি) |
| 60 | 58 60 |
600 | 334 | 314 | 96 | 780 | 540 | 102 | 182 | 394 | 15 | 11 | 36 | 30 | 22 | 97 | 8 | 96 | 540 | 11 | 401 |
| 64 | 62 64 |
630 | 354 | 334 | 102 | 835 | 576 | 109 | 191 | 421 | 16 | 12 | 38 | 32 | 23 | 103 | 8 | 102 | 570 | 12 | 473 |
| 68 | 66 68 |
660 | 374 | 352 | 108 | 885 | 612 | 116 | 200 | 446 | 17 | 13 | 41 | 34 | 25 | 109 | 8 | 108 | 600 | 12 | 567 |
| 73 | 70 73 |
700 | 400 | 376 | 114 | 950 | 657 | 125 | 212 | 478 | - | 14 | 44 | 37 | 26 | 117 | :8 | 116 | 640 | 13 | 682 |
| 78 | 76 78 |
750 | 425 | 399 | 121 | 1015 | 702 | 133 | 222 | 511 | - | 15 | 47 | 39 | 27 | 124 | ১.০ | 123 | 680 | 14 | 818 |
| 84 | 81 84 |
800 | 454 | 426 | 130 | 1095 | 756 | 143 | 235 | 550 | - | 17 | 50 | 42 | 29 | 132 | 10 | 131 | 720 | 14 | আই ০৩০ |
| 90 | 87 90 |
850 | 484 | 454 | 139 | 1170 | 810 | 153 | 248 | 588 | - | 18 | 54 | 45 | 31 | 140 | 10 | 139 | 770 | 16 | I 220 |
| 95 | 92 95 |
900 | 508 | 476 | 146 | 1235 | 855 | 162 | 260 | 620 | - | 20 | 57 | 幼 | 32 | 147 | 10 | 146 | 810 | 16 | 1420 |
| 102 | 97 102 |
950 | 540 | 506 | 155 | 1350 | 918 | 175 | 276 | 665 | - | 21 | 61 | 51 | 34 | 157 | 10 | 156 | 860 | 17 | ১৮৩০ |
| 107 | 105 107 |
১,০০০ | 569 | 533 | 162 | 1400 | 972 | 185 | 289 | 703 | - | 23 | 65 | 54 | 35 | 164 | 10 | 163 | 900 | 18 | ২ ১৩০ |
| 114 | 111 114 |
1050 | 598 | 560 | 171 | 1480 | 1026 | 195 | 302 | 742 | - | 24 | 68 | 57 | 37 | 173 | 10 | 172 | 940 | 19 | ২,৪১০ |
| 122 | 117 122 |
1120 | 632 | 592 | 182 | 1585 | 1098 | 207 | 318 | 790 | - | 26 | 73 | 61 | 39 | 183 | 10 | 182 | 950 | 19 | ২৯০০ |
নির্বাচন ও অনুসন্ধান গাইড
- ধাপ ১ঃ JIS F 2031 ঢালাই ইস্পাত পল প্রকারের চেইন স্টপ, টাইপ A বা টাইপ B, এবং অ্যাঙ্কর চেইন ব্যাসার্ধ এবং জাহাজের অঙ্কন অনুযায়ী নামমাত্র আকার 60 থেকে 122 নিশ্চিত করুন।
- ধাপ ২ঃ U2 / U3 প্রয়োজনীয়তা, ন্যূনতম ভাঙ্গন শক্তি এবং প্রকল্প-নির্দিষ্ট শ্রেণীর নিয়মের ভিত্তি সহ অ্যাঙ্কর চেইনের গ্রেড এবং চেইনের আকার নিশ্চিত করুন।
- ধাপ 3: উইন্ডলাস এবং হাউস পাইপের মধ্যে ইনস্টলেশন অবস্থান, চেইন লিড দিক, স্টপার ফাউন্ডেশন, ডেক রিইনফোর্সমেন্ট এবং উপলব্ধ ডেক স্পেস নিশ্চিত করুন।
- ধাপ ৪ঃ উপাদান এবং ট্রেসেবিলিটি প্রয়োজনীয়তা নিশ্চিত করুনঃ ঢালাই ইস্পাতের দেহ, পল / পিন উপাদান, জালিয়াতি বা তৈরি ফিটিং, উপাদান শংসাপত্রের স্তর এবং পরিদর্শন সুযোগ।
- ধাপ ৫ঃ পৃষ্ঠের চিকিত্সা নিশ্চিত করুনঃ স্টোর প্রাইমার, চূড়ান্ত পেইন্ট সিস্টেম, গ্যালভানাইজড / বিশেষ লেপ অনুরোধ, জারা ছাড় বা স্টেইনলেস স্টিল আনুষাঙ্গিকের প্রয়োজনীয়তা যদি নির্দিষ্ট করা হয়।
- ধাপ ৬ঃ পরিমাণ, গন্তব্য, প্রয়োজনীয় ডেলিভারি সময়, শ্রেণীবদ্ধকরণ সংস্থার প্রয়োজনীয়তা, জিএ অঙ্কন, চেইন বিন্যাস অঙ্কন এবং রেফারেন্স ফটো প্রদান করুন, যদি পাওয়া যায়।
কাঠামো
ঢালাই ইস্পাত বন্ধনী শরীর. পাউল লকিং বিন্যাস. চেইন আসন খাঁজ. হিঞ্জ / পিন সমাবেশ. ফাউন্ডেশন লোড ট্রান্সফার ইন্টারফেস. টাইপ এ / টাইপ বি ব্যাসার্ধ ফর্ম. দোকান প্রাইমার বা নির্দিষ্ট লেপ.
চেইন স্টপিং, ইনস্টলেশন এবং ইঞ্জিনিয়ারিং সুবিধা
- পল এনগেজমেন্ট একটি যান্ত্রিক চেইন হোল্ডিং ফাংশন সরবরাহ করে অ্যাঙ্কর চেইন সিলিং জন্য,যখন চূড়ান্ত ধারণ ক্ষমতা এবং অনুমোদনের ভিত্তিটি চেইনের সর্বনিম্ন ভাঙ্গন শক্তি এবং শ্রেণীর প্রয়োজনীয়তার সাথে পরীক্ষা করা উচিত.
- ঢালাই ইস্পাত শরীর বড় চেইন ব্যাসার্ধ এবং কমপ্যাক্ট ডেক নোঙ্গর বিন্যাস জন্য উপযুক্ত যেখানে stopper সমর্থন শেল কাঠামোর মধ্যে চেইন শক্তি স্থানান্তর করতে হবে।
- চেইন আসন পৃষ্ঠ এবং পল যোগাযোগ এলাকা অপ্রয়োজনীয় স্থানীয় যোগাযোগ, চেইন লাফ ঝুঁকি, এবং অপারেশন সময় অপ্রয়োজনীয় পরিধান কমাতে পোষাক এবং চেক করা উচিত।
- ইনস্টলেশনের আগে ডেক রিইনফোর্সমেন্ট, ওয়েল্ডিং / বোল্টিং বিন্যাস, এবং বোল্ট স্ট্রাকচারে লোডের পথের সাথে স্টপ ফাউন্ডেশন ইন্টারফেসটি পর্যালোচনা করা উচিত।
- নির্ভরযোগ্য খোলার, বন্ধ করার এবং পরিদর্শন করার জন্য পিন, চক্রান্ত এবং পল ফিটিং ক্লিয়ারেন্সগুলি গুরুত্বপূর্ণ; রক্ষণাবেক্ষণ পরিকল্পনায় তৈলাক্তকরণ এবং জারা সুরক্ষা বিবেচনা করা উচিত।
- যখন চেইন স্টপারটি সঠিকভাবে সাজানো হয়, তখন উইন্ডলাস ব্রেক এবং ড্রাইভ সিস্টেমটি প্রকল্পের প্রয়োজনীয় উইন্ডলাস / স্টপার লোডের ক্ষেত্রে ডিজাইন এবং যাচাই করা যেতে পারে।
- অর্ডার সুযোগ এবং শ্রেণীবিভাগ সমাজের প্রয়োজনীয়তা অনুযায়ী উপাদান ট্রেসেবিলিটি, চাক্ষুষ পরিদর্শন, মাত্রিক পরিদর্শন এবং অ-ধ্বংসাত্মক পরীক্ষার ব্যবস্থা করা যেতে পারে।
কাস্টম অ্যাট্রিবিউট
- স্ট্যান্ডার্ডঃ JIS F 2031:1998 → যখন জাহাজঘর বা মালিকের স্পেসিফিকেশন JIS চেইন ক্যাবল stopper মাত্রা প্রয়োজন ব্যবহার করুন।
- প্রকারঃ কাস্টিং স্টীল পল প্রকার, প্রকার A / প্রকার B → প্রকল্পের অঙ্কন এবং মান কনফিগারেশন অনুযায়ী নির্বাচন করুন।
- নামমাত্র আকারঃ ৬০/৬৪/৬৮/৭৩/৭৮/৮৪/৯০/৯৫/১০২/১০৭/১১৪/১২২
- প্রযোজ্য চেইনঃ U2 / U3 অ্যাঙ্কর চেইন, 58 ′′122 মিমি → চেইন গ্রেড, সর্বনিম্ন ভাঙ্গন শক্তি এবং শংসাপত্রের প্রয়োজনীয়তা উদ্ধৃতি দেওয়ার আগে নিশ্চিত করা উচিত।
- উপাদানঃ হালকা ইস্পাত, সি-এমএন ইস্পাত, ঢালাই ইস্পাত, বা নির্দিষ্ট সি-এমএন ইস্পাত উপাদানগুলির সাথে ঢালাই ইস্পাতের দেহ → সঠিক গ্রেড এবং ট্রেসেবিলিটি স্তর যাচাই করা হবে।
- ইনস্টলেশনঃ উইন্ডলাস এবং হাউস পাইপের মধ্যে → স্টপার ফাউন্ডেশন, ডেক রিইনফোর্সমেন্ট, চেইন লিড, এবং অপারেশন ক্লিয়ারেন্স অঙ্কন দ্বারা নিশ্চিত করা উচিত।
- সারফেস ট্রিটমেন্টঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → চূড়ান্ত লেপ জাহাজের পেইন্ট স্পেসিফিকেশন বা শিপইয়ার্ডের অনুরোধ অনুসরণ করে।
- শংসাপত্রের প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → শ্রেণি পরিদর্শন, উপাদান শংসাপত্র এবং সাক্ষী পরীক্ষার সুযোগ অর্ডার দেওয়ার আগে নিশ্চিত করা উচিত।
কিভাবে কাজ করে
Anchor chain is led from the hawse pipe toward the windlass → Chain link sits in the stopper seating area → Pawl is closed and secured over the chain → Chain holding load is transferred through the stopper body and foundation → Windlass brake and drive system are relieved according to the approved anchoring arrangement
অ্যাপ্লিকেশন
Ocean-going vessels | Bulk carriers | Tankers | Container vessels | General cargo ships | Bow anchoring stations | Anchor windlass arrangements | Newbuilding projects | Repair and replacement of chain stoppers
সার্টিফিকেশন এবং সুবিধা
সার্টিফিকেটগুলি প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন সুযোগ, উপাদান ট্রেসেবিলিটি এবং শ্রেণী সমাজ অনুমোদনের পদ্ধতি অনুসারে সাজানো যেতে পারে।
সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।
অঙ্কন ও ছবি
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: একটি পল টাইপ চেইন স্টপার এবং একটি অ্যাঙ্কর চেইন রোলার হুইলের মধ্যে পার্থক্য কী?
A1: একটি চেইন রোলার চাকা মূলত অ্যাঙ্কর চেইনের দিক নির্দেশনা বা পরিবর্তন করে। একটি পল টাইপ চেইন স্টপার একটি চেইন ধরে রাখার ডিভাইস যা চেইনটি ক্ল্যাম্প এবং সুরক্ষিত করতে ব্যবহৃত হয়,এবং এটা চেইন আকার অনুযায়ী চেক করা আবশ্যক, চেইন গ্রেড, ডেক ফাউন্ডেশন, এবং অনুমোদনের প্রয়োজনীয়তা।
প্রশ্ন ২ঃ ৪৫% / ৮০% উইন্ডলাস লোড বেসের অর্থ কি পণ্যটির একটি নির্দিষ্ট SWL আছে?
উত্তর ২ঃ না। ৪৫% / ৮০% সংখ্যাটি হ'ল উইন্ডলাস এবং চেইন স্টপার ডিজাইন লোড কেস যা অ্যাঙ্করিং ব্যবস্থাগুলিতে ব্যবহৃত হয়।তারা চেইন ন্যূনতম ভাঙ্গন শক্তি নিশ্চিত না করে একটি স্থায়ী পণ্য SWL হিসাবে লেখা উচিত নয়, শ্রেণির নিয়মের ভিত্তি, পরীক্ষার পদ্ধতি এবং অনুমোদনের সুযোগ।
প্রশ্ন 3: উদ্ধৃতি দেওয়ার আগে কোন তথ্য প্রয়োজন?
A3: JIS F 2031 প্রকার, নামমাত্র আকার, অ্যাঙ্কর চেইন ব্যাসার্ধ, চেইন গ্রেড, সর্বনিম্ন ভাঙ্গন শক্তি, উপাদান গ্রেড, পৃষ্ঠ চিকিত্সা, পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, ইনস্টলেশন অঙ্কন নিশ্চিত করুন,ডেলিভারি, এবং প্রয়োজনীয় ডেলিভারি সময়.
