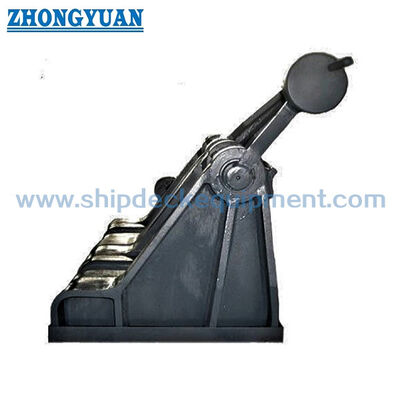

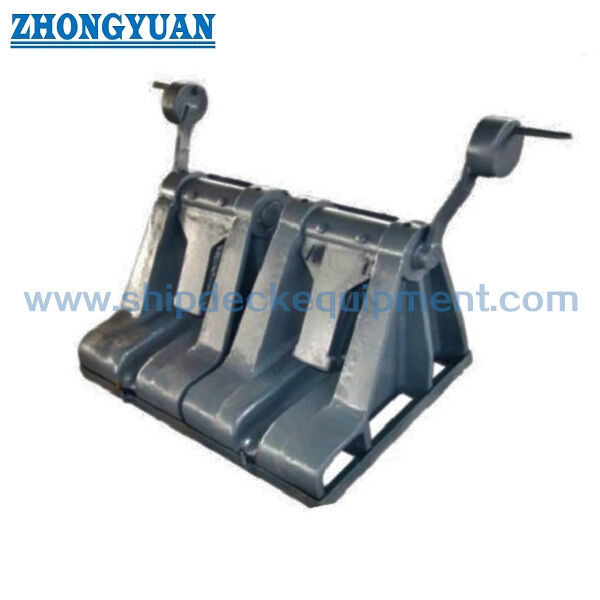

কাস্ট স্টীল পল-টাইপ অ্যাঙ্কর চেইন স্টপার JIS F 2031:1998

কাস্ট স্টীল পল-টাইপ অ্যাঙ্কর চেইন স্টপার JIS F 2031:1998

পণ্যের সংক্ষিপ্ত বিবরণ

JIS F 2031:1998 কাস্ট স্টীল পাউল টাইপ অ্যাঙ্কর চেইন stopper একটি অ্যাঙ্করিং সিস্টেম চেইন হোল্ডিং ডিভাইস যা স্ট্যান্ডার্ডের Annex 3 এর অধীনে রয়েছে।এটি প্রধানত JIS F 3303 গ্রেড 2 বা গ্রেড 3 অ্যাঙ্কর চেইন ব্যবহার করে বড় জাহাজের জন্য ডিজাইন করা হয়েছে এবং সাধারণত উইন্ডলাস এবং হাউস পাইপ বা ফেয়ারলিডের মধ্যে ইনস্টল করা হয়. পল চেইনটি জড়িত করে যাতে অ্যাঙ্কর-চেইন লোডটি স্টপার ফাউন্ডেশনের মাধ্যমে জাহাজের কাঠামোতে স্থানান্তরিত হতে পারে।

এই পণ্যটি একটি চেইন স্টপার, একটি উত্তোলন ফিটিং নয় এবং একটি মোরিং ফেয়ারলিড নয়। নির্বাচনটি অ্যাঙ্কর চেইনের ব্যাসার্ধ এবং গ্রেডের উপর ভিত্তি করে করা উচিত, প্রয়োজনীয় JIS শক্তি শ্রেণি,অপারেটিং সাইড এবং চেইন লিড, সংযোগ শিকল, ডেক ভিত্তি এবং শক্তিশালীকরণ, অনুমোদিত বিন্যাস অঙ্কন, এবং শ্রেণীবিভাগ-সোসাইটি প্রয়োজনীয়তা।

দ্রুত বিবরণী

• পণ্যের ধরনঃ কাস্ট স্টীল পল-টাইপ অ্যাঙ্কর চেইন stopper → JIS Annex 3 chain-holding configuration for anchoring systems

• স্ট্যান্ডার্ডঃ JIS F 2031:1998, Annex 3 (normative) → কাস্ট স্টীল পল টাইপ চেইন ক্যাবল stopper জন্য মান রেফারেন্স।

• প্রযোজ্য অ্যাঙ্কর চেইনঃ JIS F 3303 গ্রেড 2 / গ্রেড 3, 58 ′′ 122 মিমি → চেইন গ্রেড এবং সঠিক ব্যাসার্ধ নির্বাচন করার আগে নিশ্চিত করুন।

• নামমাত্র আকারের পরিসীমাঃ 60122 → 12 টি মানক নামমাত্র আকার যা সংজ্ঞায়িত চেইন ব্যাসার্ধের পরিসীমা অনুসারে।

• সংযোগ শেকলঃ নামমাত্র আকার 68 এবং তার নীচে একটি সংযোগ শেকল বা কেন্টার শেকল ব্যবহার করতে পারেন; আকার 73 এবং তার উপরে একটি কেন্টার শেকল ব্যবহার করে → ভাসমান চেইন বিন্যাস পরীক্ষা করুন।

• স্ট্যান্ডার্ড উপাদান ভিত্তিঃ SCW410 বডি সাইড ফ্রেম, SC410 পাল, S35C পাল শ্যাফ্ট এবং BC6 বুশ → উপাদান উপাদান শংসাপত্র অর্ডার সুযোগ উপর নির্ভর করে।

• গণনা করা ভরঃ প্রায় 401 ₹ 2,900 কেজি → হ্যান্ডলিং, ইনস্টলেশন পরিকল্পনা, প্যাকিং এবং মালবাহী জন্য প্রাসঙ্গিক।

• শক্তি শ্রেণীবিভাগঃ JIS ক্লাস A / ক্লাস B ডিজাইন ভিত্তি প্রযোজ্য চেইন নামমাত্র ভাঙ্গন লোড 80% / 40% হয় → এই মান পণ্য SWL হয় না।

প্রধান প্রযুক্তিগত পরামিতি

JIS F 2031:1998 Annex 3 থেকে প্রধান নির্বাচন মাত্রা। মাত্রা মিমিতে; গণনা করা ভর কেজিতে।

নির্বাচন ও অনুসন্ধান গাইড

•প্রথম ধাপ:JIS F 2031:1998 Annex 3 cast steel pawl type নিশ্চিত করুন এবং প্রকৃত অ্যাঙ্কর চেইন ব্যাসার্ধ থেকে নামমাত্র আকার নির্বাচন করুন।

•দ্বিতীয় ধাপঃJIS F 3303 গ্রেড 2 বা গ্রেড 3 চেইন, চেইন ব্যাসার্ধ, চেইন সার্টিফিকেটের ভিত্তি এবং সংযোগ / কেন্টার শ্যাংকের বিন্যাস নিশ্চিত করুন।

•তৃতীয় ধাপঃঅনুমোদনের আগে প্রয়োজনীয় JIS শক্তি শ্রেণি (ক্লাস A বা ক্লাস B), অপারেটিং সাইড এবং প্রকল্প-নির্দিষ্ট শ্রেণীর নিয়ম বা মালিকের প্রয়োজনীয়তা নিশ্চিত করুন।

•চতুর্থ ধাপ:উইন্ডলাস-টু-হাউস-পাইপ / ফেয়ারলিড বিন্যাস, চেইন লিড, উপলভ্য ডেক স্পেস, স্টপার অবস্থান, ফাউন্ডেশন বিবরণ এবং ডেক শক্তিশালীকরণ তথ্য প্রদান করুন।

•পঞ্চম ধাপঃউপকরণের ট্রেসেবিলিটি, লেপ সিস্টেম, পরিদর্শন / এনডিটি সুযোগ, শ্রেণিবদ্ধকরণ-সোসাইটি সাক্ষ্য এবং শংসাপত্রের প্রয়োজনীয়তা নিশ্চিত করুন।

•ষষ্ঠ ধাপঃপরিমাণ, জাহাজের ধরন, ইনস্টলেশনের অবস্থান, অনুমোদিত বা রেফারেন্স ডায়াগ্রাম, ডেলিভারি গন্তব্য এবং প্রয়োজনীয় ডেলিভারি সময় উল্লেখ করুন।

কাঠামো

কাস্ট স্টীল বডি সাইড ফ্রেম∙ পাওল হোল্ডিং সদস্য∙ বিসি৬ বুশ∙ এস৩৫সি পাওল শ্যাফ্ট∙ বোল্টস / রিটেনার ফিটিং∙ গ্রীস পয়েন্ট∙ ডেক ফাউন্ডেশন ইন্টারফেস

চেইন হোল্ডিং, ইনস্টলেশন এবং ইঞ্জিনিয়ারিং সুবিধা

• পোলটি উইন্ডলাস ড্রাইভের স্বাধীনভাবে একটি ইতিবাচক যান্ত্রিক চেইন-ধারণের ফাংশন সরবরাহ করে, ধারণকারী বোঝাটি স্টপার বডি এবং ফাউন্ডেশন দ্বারা শেল কাঠামোর মধ্যে স্থানান্তরিত হয়।

• অনুচ্ছেদ ৩ প্রধানত ২/৩ গ্রেডের বড় জাহাজের জন্য ৫৮-১২২ মিমি ব্যাসার্ধের অ্যাঙ্কর চেইন ব্যবস্থা করার জন্য।

• এই স্ট্যান্ডার্ডটি JIS ক্লাস A এবং ক্লাস B এর শক্তি বেসগুলিকে আলাদা করে। প্রযোজ্য শ্রেণিটি জাহাজের স্পেসিফিকেশন থেকে নিশ্চিত করা উচিত এবং এটি SWL বিবৃতিতে রূপান্তরিত করা উচিত নয়।

• নামমাত্র আকার 68 এবং তার নিচে, সংযোগ বিন্যাস একটি সংযোগ shackle বা Kenter shackle জন্য সজ্জিত করা যেতে পারে; আকার 73 এবং উপরে একটি Kenter shackle জন্য সাজানো হয়।

• মানক বডি সাইড ফ্রেম উপাদান SCW410। অনুচ্ছেদ 3 এছাড়াও প্রযোজ্য নকশা এবং প্রকল্প অনুমোদন সাপেক্ষে সমতুল্য শক্তি welded ইস্পাত প্লেট সাইড ফ্রেম নির্মাণ অনুমতি দেয়।

• অস্বাভাবিক স্থানীয় যোগাযোগ এবং চেইন লিঙ্কের অনিচ্ছাকৃত লোডিং এড়ানোর জন্য সঠিক চেইন আসন, পল সংযুক্তি, চেইন লিড এবং ফাউন্ডেশন সারিবদ্ধতা গুরুত্বপূর্ণ।

• পল-শ্যাফ্ট ফিট, বুশের অবস্থা, তৈলাক্তকরণ, জারা সুরক্ষা এবং ধরে রাখার ডিভাইসের অবস্থা পরিদর্শন এবং রক্ষণাবেক্ষণের জন্য অ্যাক্সেসযোগ্য থাকা উচিত।

কাস্টম অ্যাট্রিবিউট

• স্ট্যান্ডার্ডঃ JIS F 2031:1998 → প্রধান স্ট্যান্ডার্ডটি ISO 6325 এর উপর ভিত্তি করেঃ1987; কাস্ট স্টিলের পল টাইপটি 3 নং অনুচ্ছেদে নির্দিষ্ট করা হয়েছে।

• পণ্যের ধরনঃ কাস্ট স্টীল পল-টাইপ চেইন ক্যাবল স্টপ → অ্যাঙ্কর-চেইন হোল্ডিং সরঞ্জাম, গাইড রোল বা উত্তোলন ফিটিং নয়।

• নামমাত্র আকারঃ 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 → প্রযোজ্য চেইন ব্যাসার্ধ পরিসীমা দ্বারা নির্বাচিত।

• প্রযোজ্য চেইনঃ JIS F 3303 গ্রেড 2 / গ্রেড 3, 58 ¢ 122 মিমি → সঠিক গ্রেড এবং ব্যাসার্ধ চেইন ডকুমেন্টেশন থেকে নিশ্চিত করা হবে।

• স্ট্যান্ডার্ড উপাদান ভিত্তিঃ এসসিডব্লিউ৪১০ বডি সাইড ফ্রেম। এসসি৪১০ পল। এস৩৫সি পল শ্যাফ্ট। বিসি৬ বুশ।

• শক্তি শ্রেণীঃ JIS ক্লাস A বা ক্লাস B → নকশা ভিত্তি প্রযোজ্য চেইন নামমাত্র বিরতি লোড আবদ্ধ; পণ্য SWL হিসাবে উল্লেখ করবেন না।

• ইনস্টলেশনঃ সাধারণত উইন্ডলাস এবং হাউস পাইপ বা ফেয়ারলিডের মধ্যে → চূড়ান্ত চেইন লিড, স্টপার অবস্থান, ওয়েল্ডিং এবং ডেক রিইনফোর্সমেন্টের জন্য জাহাজের অঙ্কন পর্যালোচনা প্রয়োজন।

• সারফেস ট্রিটমেন্টঃ Sa 2.5 ব্লাস্টিং + ইপোক্সি দোকান প্রাইমার অনুমোদিত জাহাজ / শিপইয়ার্ড লেপ স্পেসিফিকেশন অনুসরণ করার জন্য প্রকল্প সরবরাহ রেফারেন্স → চূড়ান্ত পেইন্ট সিস্টেম হিসাবে ব্যবহার করা যেতে পারে।

• শংসাপত্রের প্রয়োজনীয়তাঃ প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → ক্লাস উপস্থিতি, উপাদান শংসাপত্র এবং পরিদর্শন সুযোগ অর্ডার করার আগে নিশ্চিত করা হবে।

কিভাবে কাজ করে

Anchor chain is led through the stopper → Chain link is positioned in the seating area → Pawl is closed and secured → Anchor-chain holding force is transferred through the stopper body and foundation → Pawl is released only under the approved operating procedure when the chain is ready to run

অ্যাপ্লিকেশন

Large ocean-going vessels | Bulk carriers | Tankers | Container vessels | General cargo ships | Bow anchoring stations | Anchor windlass arrangements | Newbuilding and drawing-compatible replacement projects

সার্টিফিকেশন এবং সুবিধা

পরিদর্শন ও সার্টিফিকেশন প্রকল্পের প্রয়োজনীয়তা, উপাদান ট্রেসেবিলিটি, অর্ডারের সুযোগ, প্রযোজ্য শ্রেণির নিয়ম এবং সম্মত সাক্ষী পয়েন্ট অনুযায়ী সংগঠিত করা যেতে পারে।

সার্টিফিকেশনঃ সিসিএস, এনকে, বিভি, এবিএস, ডিএনভি, এলআর, কেআর, আইআরএস, আরএস, রিনা, সিআরএস, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১:পল টাইপ অ্যাঙ্কর চেইন stopper এবং একটি অ্যাঙ্কর চেইন গাইড রোলার মধ্যে পার্থক্য কি?

A1:একটি গাইড রোল প্রধানত চেইন লিড সমর্থন বা পরিবর্তন করে। একটি পল-টাইপ চেইন স্টপার একটি চেইন-ধারণকারী ডিভাইস যা জাহাজের কাঠামোর সাথে সংযুক্ত এবং চেইন আকার, গ্রেড,শক্তি শ্রেণী, চেইন বিন্যাস এবং ভিত্তি প্রয়োজনীয়তা।

প্রশ্ন ২:JIS ক্লাস A 80% এবং ক্লাস B 40% মান পণ্য SWL প্রতিনিধিত্ব করে?

A2:না, এগুলি হল JIS ডিজাইন-শক্তির ভিত্তি, যা সর্বাধিক গ্রেড, বৃহত্তম ব্যাসার্ধের চেইনের নামমাত্র ব্রেকিং লোডের শতাংশ হিসাবে প্রকাশিত হয় যার জন্য প্লাস্টারটি ডিজাইন করা হয়েছে।এগুলি SWL হিসাবে প্রকাশ করা উচিত নয়, এমবিএল বা পরীক্ষার লোড।

প্রশ্ন ৩ঃকোটেশন এবং প্রযুক্তিগত অনুমোদনের আগে কোন তথ্য প্রয়োজন?

A3:JIS নামমাত্র আকার, অ্যাঙ্কর চেইন ব্যাসার্ধ এবং গ্রেড, প্রয়োজনীয় শক্তি বর্গ, অপারেটিং পাশ, সংযোগ শেকল, চেইন লিড, ডেক ভিত্তি এবং শক্তিশালীকরণ নিশ্চিত করুন,উপকরণ / লেপ প্রয়োজনীয়তা, শ্রেণীর প্রয়োজনীয়তা, পরিমাণ, অঙ্কন, গন্তব্য এবং বিতরণ সময়সূচী. পরিমাণ, শংসাপত্রের প্রয়োজনীয়তা, ইনস্টলেশন অঙ্কন, বিতরণ গন্তব্য এবং প্রয়োজনীয় বিতরণ সময়।
