পণ্যের সংক্ষিপ্ত বিবরণ

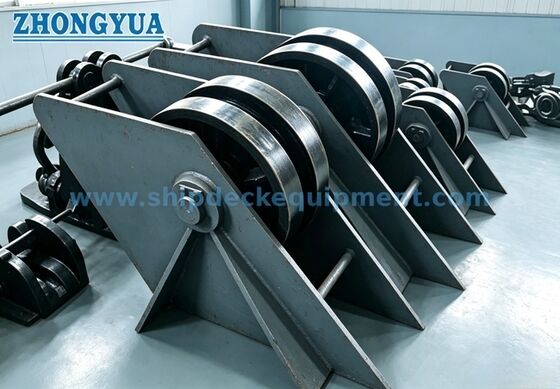

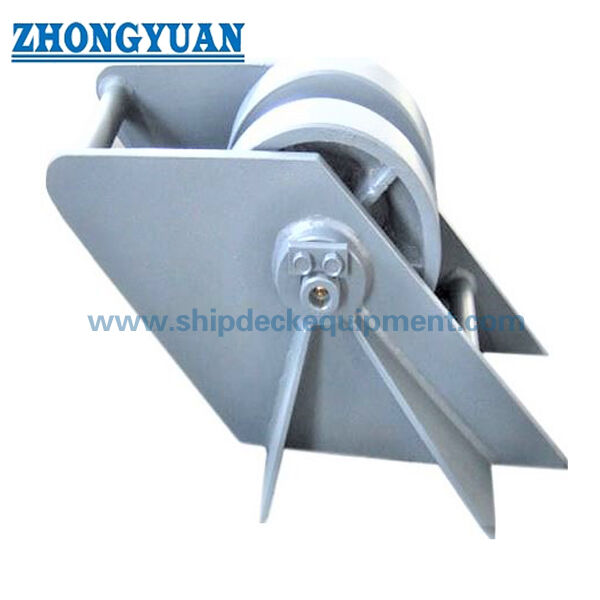

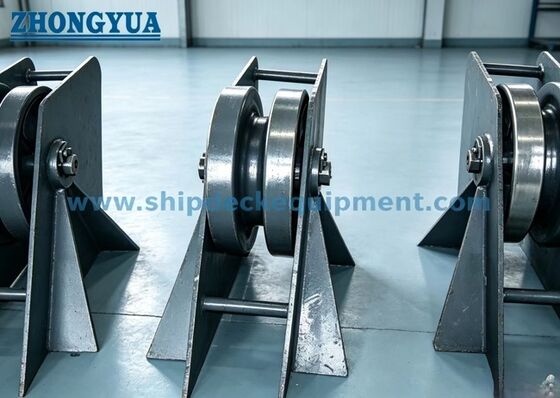

CB/T 290 অ্যাঙ্কর চেইন রোলার হুইল হল একটি জাহাজের ডেক চেইন গাইড যা অ্যাঙ্কর হ্যান্ডলিং ব্যবস্থায় অ্যাঙ্কর চেইনের চলার দিক নিয়ন্ত্রণ করতে ব্যবহৃত হয়। এটি প্রধানত বাম-ডান চেইন গাইডেন্স এবং মসৃণ চেইন চলাচলের জন্য ব্যবহৃত হয়, চেইন ধরা বা লক করার জন্য নয়। একটি সাধারণ ডেক বিন্যাসে, এটি একটি কাস্ট স্টিল গুইলোটিন চেইন স্টপার সহ ইনস্টল করা হয় এবং জাহাজের অঙ্কন অনুসারে চেইন স্টপার এবং অ্যাঙ্কর উইন্ডলাসের মধ্যে স্থাপন করা হয়।

রোলার হুইলটি 12.5 মিমি থেকে 68 মিমি পর্যন্ত নমিনাল ব্যাসের অ্যাঙ্কর চেইনের জন্য তৈরি করা হয়েছে এবং ইনস্টলেশন প্রয়োজনীয়তা অনুসারে ওয়েল্ডেড ডেক মাউন্টিং বা বোল্টেড মাউন্টিং সহ সরবরাহ করা যেতে পারে। একটি কাস্ট স্টিল হুইল একটি ভালভাবে গ্রিজ করা শ্যাফটের চারপাশে ঘোরে, যা চেইনকে আরও মসৃণভাবে যেতে সাহায্য করে এবং চেইন ও ডেক সরঞ্জামের মধ্যে স্থানীয় ঘর্ষণ কমায়। চূড়ান্ত মাউন্টিং বিবরণ, চেইন লিড দিক, ডেক রিইনফোর্সমেন্ট এবং সার্টিফিকেট স্কোপ প্রকল্পের অঙ্কন অনুসারে নিশ্চিত করা উচিত।

দ্রুত স্পেসিফিকেশন

• পণ্যের কার্যকারিতা: অ্যাঙ্কর চেইন রোলার গাইড → অ্যাঙ্কর চেইনের দিক নির্দেশ করে এবং চেইনকে মসৃণভাবে চলতে সাহায্য করে; এটি চেইন স্টপার নয়।
• স্ট্যান্ডার্ড: CB/T 290-1995 → মডেল নির্বাচন, প্রধান মাত্রা এবং জাহাজের অ্যাঙ্কর চেইন রোলার হুইলের ওজনের জন্য রেফারেন্স।
• সাধারণ ইনস্টলেশন: কাস্ট স্টিল গুইলোটিন চেইন স্টপার এবং অ্যাঙ্কর উইন্ডলাসের মধ্যে → ডেক অ্যাঙ্কর বিন্যাসে চেইন লিড গাইড হিসাবে ব্যবহৃত হয়।
• চেইন ব্যাস পরিসীমা: 12.5 মিমি থেকে 68 মিমি → সরবরাহকৃত টেবিলে সাধারণ ছোট এবং মাঝারি জাহাজের অ্যাঙ্কর চেইন আকার অন্তর্ভুক্ত করে।
• ওজন পরিসীমা: 12.7 কেজি থেকে 832.3 কেজি → হ্যান্ডলিং, প্যাকিং, মালবাহী অনুমান এবং ডেক ইনস্টলেশন পরিকল্পনার জন্য দরকারী।
• প্রধান উপকরণ: ZG230-450 কাস্ট স্টিল, স্টেইনলেস স্টিল এবং C-Mn স্টিল সরবরাহকৃত স্পেসিফিকেশন অনুসারে → অর্ডারের আগে চূড়ান্ত উপাদানের স্কোপ নিশ্চিত করা উচিত।
• শ্যাফট লুব্রিকেশন: ভালভাবে গ্রিজ করা শ্যাফট ব্যবস্থা → নমনীয় রোলার ঘূর্ণন এবং সহজ রক্ষণাবেক্ষণে সহায়তা করে।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + এক স্তর ইপোক্সি শপ প্রাইমার রেফারেন্স হিসাবে → পালিশ করা, গ্যালভানাইজড বা কাস্টমাইজড ফিনিশ প্রকল্পের প্রয়োজনীয়তা অনুসারে আলোচনা করা যেতে পারে।

প্রধান প্রযুক্তিগত প্যারামিটার

নির্বাচন ও অনুসন্ধানের নির্দেশিকা

ধাপ ১: CB/T 290-1995 অ্যাঙ্কর চেইন রোলার হুইল নিশ্চিত করুন এবং নমিনাল অ্যাঙ্কর চেইন ব্যাস অনুসারে টাইপ 14 থেকে টাইপ 68 নির্বাচন করুন।

ধাপ ২: ডেক বিন্যাস নিশ্চিত করুন, বিশেষ করে কাস্ট স্টিল গুইলোটিন চেইন স্টপার এবং অ্যাঙ্কর উইন্ডলাসের মধ্যে চেইন লিড।

ধাপ ৩: রোলার হুইলটি ডেকে ওয়েল্ড করা হবে নাকি মাউন্টিং ফাউন্ডেশনে বোল্ট করা হবে তা নিশ্চিত করুন; ডেক রিইনফোর্সমেন্ট এবং বোল্ট / ওয়েল্ডের বিবরণ জাহাজের অঙ্কন অনুসারে হওয়া উচিত।

ধাপ ৪: চেইন লিড দিক, চেইন স্টপার টাইপ, উইন্ডলাসের অবস্থান এবং নতুন নির্মাণ, প্রতিস্থাপন বা মেরামতের জন্য রোলার প্রয়োজন কিনা তা নিশ্চিত করুন।

ধাপ ৫: কোটেশনের আগে উপাদানের প্রয়োজনীয়তা, শ্যাফট লুব্রিকেশন ব্যবস্থা, পৃষ্ঠের চিকিত্সা এবং কোনও স্টেইনলেস স্টিল বা গ্যালভানাইজড প্রয়োজনীয়তা নিশ্চিত করুন।

ধাপ ৬: অর্ডারের আগে সার্টিফিকেট স্কোপ নিশ্চিত করুন: প্রস্তুতকারকের সার্টিফিকেট, উপাদানের সার্টিফিকেট, ক্লাস সার্টিফিকেট, সাক্ষী পরিদর্শন, বা অন্যান্য প্রকল্পের প্রয়োজনীয়তা।

ধাপ ৭: পরিমাণ, ডেলিভারির গন্তব্য, প্রয়োজনীয় ডেলিভারির সময়, GA অঙ্কন, ইনস্টলেশন অঙ্কন এবং উপলব্ধ থাকলে রেফারেন্স ছবি সরবরাহ করুন।

গঠন

কাস্ট স্টিল রোলার হুইল | গ্রিজ-লুব্রিকেটেড শ্যাফট | মাইল্ড স্টিল / C-Mn স্টিল সাইড ওয়াল | ডেক ওয়েল্ডেড বা বোল্টেড মাউন্টিং ইন্টারফেস | অ্যাঙ্কর চেইন কন্টাক্ট গ্রুভ | চেইন ডিরেকশন গাইড ব্যবস্থা | শপ প্রাইমার বা নির্দিষ্ট পৃষ্ঠের চিকিত্সা

চেইন গাইডেন্স ও ইঞ্জিনিয়ারিং সুবিধা

• পণ্যটি দিক নিয়ন্ত্রণের জন্য একটি অ্যাঙ্কর চেইন গাইড হিসাবে ডিজাইন করা হয়েছে। চেইন ধরা, লক করা এবং লোড সুরক্ষিত করার কাজটি ম্যাচ করা অ্যাঙ্কর চেইন স্টপার দ্বারা পরিচালনা করা উচিত।
• রোলার হুইল ডেক লিড বিন্যাসে অ্যাঙ্কর চেইনকে বাম বা ডানে গাইড করতে সাহায্য করে, যা স্থির ডেক কাঠামোর উপর সরাসরি চেইন ঘর্ষণ কমায়।
• একটি ভালভাবে গ্রিজ করা শ্যাফট চেইন চলাচলের সময় হুইলকে আরও নমনীয়ভাবে ঘুরতে দেয়, যা মসৃণ অ্যাঙ্কর চেইন পাসিং এবং রক্ষণাবেক্ষণের জন্য গুরুত্বপূর্ণ।
• পণ্যটি একটি কাস্ট স্টিল গুইলোটিন চেইন স্টপার এবং অ্যাঙ্কর উইন্ডলাসের সাথে ব্যবস্থা করা যেতে পারে, তবে প্রকৃত অবস্থান জাহাজের GA অঙ্কন এবং ডেক সরঞ্জাম বিন্যাস অনুসারে হওয়া উচিত।
• টাইপ 14 থেকে টাইপ 68 পর্যন্ত সরবরাহকৃত আকারের পরিসীমা চেইন লিড রুট পরীক্ষা না করে একটি অতিরিক্ত বড় গাইড ব্যবহার করার পরিবর্তে চেইন ব্যাস দ্বারা নির্বাচন করার অনুমতি দেয়।
• ওয়েল্ডেড বা বোল্টেড মাউন্টিং জাহাজের কাঠামোর উপর নির্ভর করে আলোচনা করা যেতে পারে; ডেক রিইনফোর্সমেন্ট, মাউন্টিং প্যাড, বোল্ট গ্রেড এবং ওয়েল্ডের বিবরণ শিপইয়ার্ড বা ডিজাইন অফিস দ্বারা নিশ্চিত করা উচিত।
• Sa 2.5 ব্লাস্টিং এবং ইপোক্সি শপ প্রাইমারের মতো পৃষ্ঠের প্রস্তুতি সামুদ্রিক কোটিং সিস্টেমের জন্য পণ্য প্রস্তুত করতে সাহায্য করে, যখন চূড়ান্ত কোটিং জাহাজের পেইন্টিং স্পেসিফিকেশন অনুসারে হওয়া উচিত।

কাস্টম অ্যাট্রিবিউটস

• স্ট্যান্ডার্ড: CB/T 290-1995 → অ্যাঙ্কর চেইন রোলার হুইলের মডেল, মাত্রা এবং ওজনের জন্য প্রধান রেফারেন্স হিসাবে ব্যবহৃত হয়।
• পণ্যের প্রকার: অ্যাঙ্কর চেইন রোলার হুইল → ডেক অ্যাঙ্কর বিন্যাসের জন্য চেইন দিক নির্দেশক, চেইন স্টপার নয়।
• চেইন ব্যাস: 12.5–68 মিমি → জাহাজের অঙ্কনে নমিনাল অ্যাঙ্কর চেইন আকার অনুসারে রোলার হুইল টাইপ নির্বাচন করুন।
• ইনস্টলেশন অবস্থান: চেইন স্টপার এবং অ্যাঙ্কর উইন্ডলাসের মধ্যে → কাস্ট স্টিল গুইলোটিন চেইন স্টপার সহ ব্যবহৃত হলে সাধারণ ব্যবস্থা; GA অঙ্কন দ্বারা চূড়ান্ত অবস্থান নিশ্চিত করা উচিত।
• মাউন্টিং ফর্ম: ডেকে ওয়েল্ডেড বা বোল্টেড মাউন্টিং → উৎপাদনের আগে ইনস্টলেশন পদ্ধতি, ফাউন্ডেশন এবং রিইনফোর্সমেন্ট নিশ্চিত করুন।
• হুইল উপাদান: ZG230-450 কাস্ট স্টিল সরবরাহকৃত স্পেসিফিকেশন অনুসারে → চূড়ান্ত উপাদানের ট্রেসেবিলিটি এবং সার্টিফিকেট স্কোপ অর্ডারের আগে নিশ্চিত করা উচিত।
• সাইড ওয়াল / সাপোর্ট উপাদান: মাইল্ড স্টিল বা C-Mn স্টিল সরবরাহকৃত স্পেসিফিকেশন অনুসারে → প্রকৃত স্টিল গ্রেড প্রকল্পের প্রয়োজনীয়তা অনুসারে হওয়া উচিত।
• শ্যাফট লুব্রিকেশন: ভালভাবে গ্রিজ করা শ্যাফট → নমনীয় রোলার ঘূর্ণনে সহায়তা করে এবং রক্ষণাবেক্ষণের অসুবিধা কমাতে সাহায্য করে।
• পৃষ্ঠের চিকিত্সা: Sa 2.5 ব্লাস্টিং + ইপোক্সি শপ প্রাইমার, পালিশ করা, গ্যালভানাইজড বা কাস্টমাইজড ফিনিশ → চূড়ান্ত কোটিং সিস্টেম প্রকল্পের স্পেসিফিকেশন দ্বারা নিশ্চিত করা উচিত।
• সার্টিফিকেট প্রয়োজনীয়তা: প্রকল্পের প্রয়োজনীয়তা অনুসারে উপলব্ধ → ক্লাস অনুমোদন বা সাক্ষী পরিদর্শন কোটেশনের আগে নিশ্চিত করা উচিত।

এটি কিভাবে কাজ করে

অ্যাঙ্কর চেইন উইন্ডলাসের দিক থেকে চলে → চেইন ঘূর্ণায়মান রোলার হুইলের সংস্পর্শে আসে → ভালভাবে গ্রিজ করা শ্যাফট হুইলের মসৃণ ঘূর্ণনে সহায়তা করে → রোলার চেইনকে চেইন স্টপার / চেইন লিড রুটের দিকে নির্দেশ করে → প্রয়োজনে চেইন স্টপার ধরা বা লক করার ব্যবস্থা করে

অ্যাপ্লিকেশন

ছোট এবং মাঝারি জাহাজ | ডেক অ্যাঙ্কর চেইন গাইড ব্যবস্থা | অ্যাঙ্কর উইন্ডলাস এবং চেইন স্টপার ম্যাচিং ইনস্টলেশন | অ্যাঙ্কর রিক্সেস পজিশনিং সহায়তা | নতুন নির্মাণ প্রকল্প | ডেক চেইন গাইড সরঞ্জামের প্রতিস্থাপন এবং মেরামত

সার্টিফিকেশন ও সুবিধা

প্রকল্পের প্রয়োজনীয়তা, পরিদর্শন স্কোপ, উপাদানের ট্রেসেবিলিটি এবং ক্লাস সোসাইটি অনুমোদন পদ্ধতি অনুসারে সার্টিফিকেট ব্যবস্থা করা যেতে পারে।

সার্টিফিকেশন: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, মেকার্স টেস্ট সার্টিফিকেট।

অঙ্কন ও ছবি

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: CB/T 290 অ্যাঙ্কর চেইন রোলার হুইল কি একটি চেইন স্টপার?

উত্তর ১: না। এই পণ্যটি অ্যাঙ্কর চেইনের দিক নির্দেশ করতে এবং মসৃণ চেইন চলাচলে সহায়তা করার জন্য ব্যবহৃত হয়। এটিকে চেইন স্টপার হিসাবে বর্ণনা করা উচিত নয়। চেইন ধরা বা লক করার ব্যবস্থা জাহাজের বিন্যাস অনুসারে ম্যাচ করা অ্যাঙ্কর চেইন স্টপার দ্বারা সরবরাহ করা উচিত।

প্রশ্ন ২: সঠিক রোলার হুইল টাইপ কিভাবে নির্বাচন করা উচিত?

উত্তর ২: নমিনাল অ্যাঙ্কর চেইন ব্যাস, চেইন লিড দিক, ডেক বিন্যাস, চেইন স্টপার অবস্থান, উইন্ডলাসের অবস্থান এবং উপলব্ধ মাউন্টিং স্পেস অনুসারে টাইপ নির্বাচন করুন। সরবরাহকৃত টেবিলটি প্রাথমিক নির্বাচন এবং কোটেশনের জন্য প্রধান মাত্রা এবং ওজন সরবরাহ করে।

প্রশ্ন ৩: কোটেশনের আগে কি তথ্য প্রয়োজন?
